DFRobot太阳能电源管理控制板结构设计

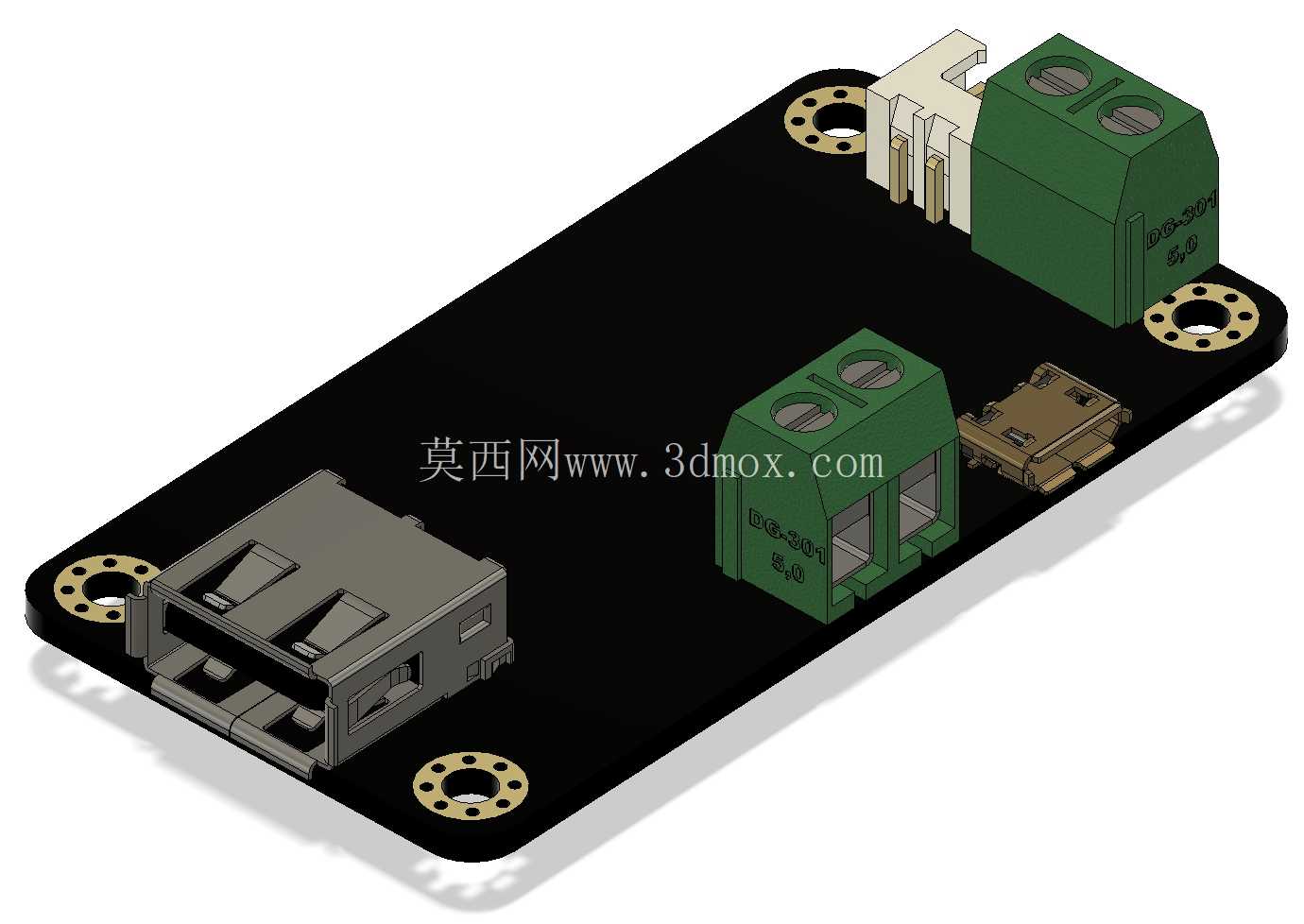

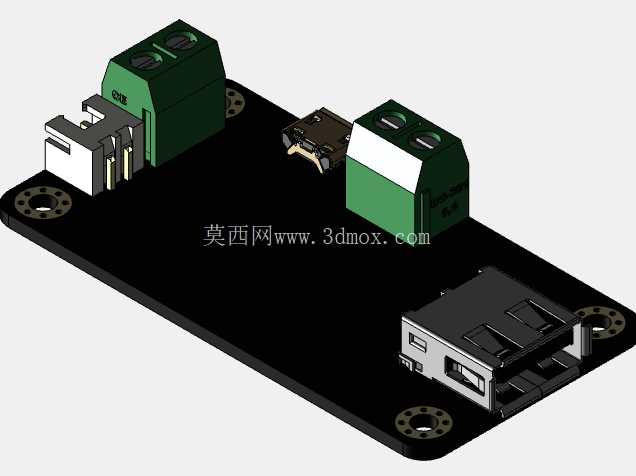

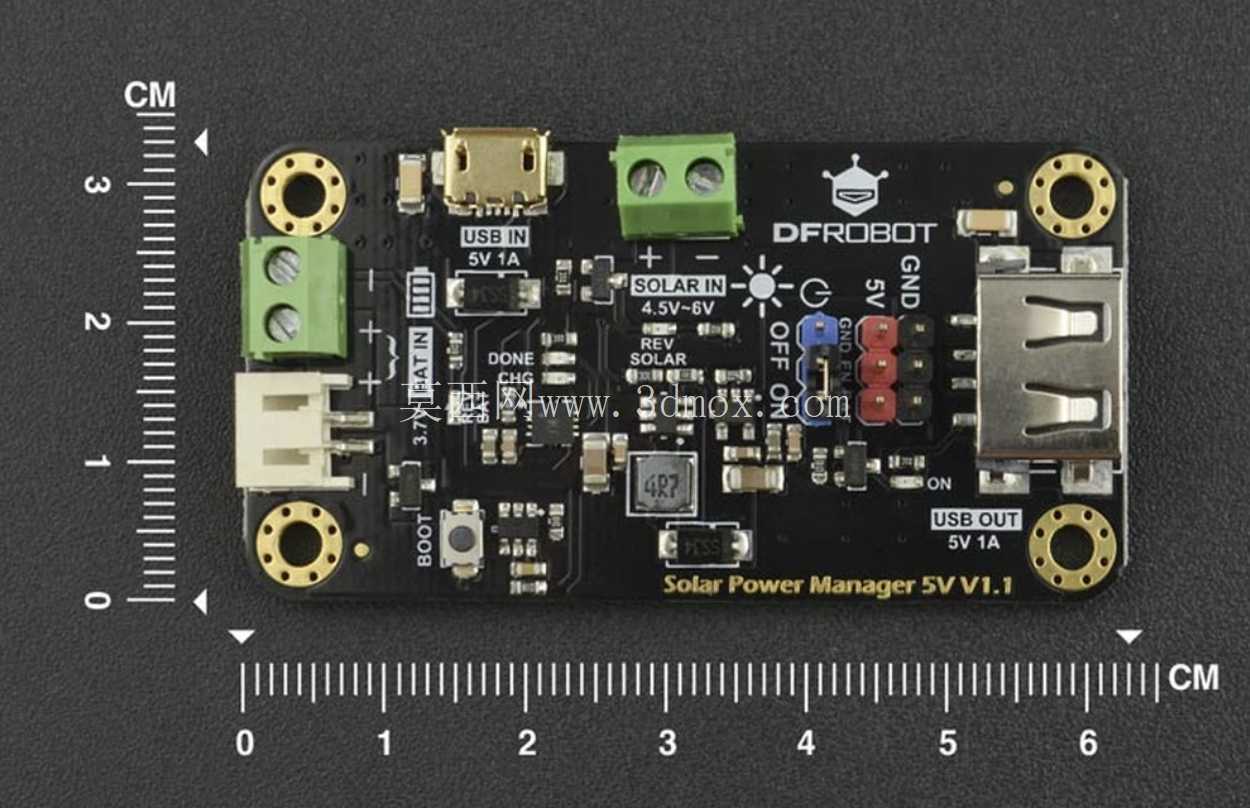

在户外离网供电、小型太阳能储能系统搭建、嵌入式野外监测设备供电配套场景中，太阳能电源管理模块是衔接光伏板输入与负载输出、储能单元的核心硬件载体，本次呈现的这款电源管理板结构设计，完全围绕户外小型供电系统的实际接线、安装、使用需求展开，从结构层面规避了常规电源模块接线易松脱、安装适配性差、接口布局不合理的常见问题。从实际功能布局来看，板载集成了两路大电流绿色接线端子，分别对应太阳能电池板输入侧与储能电池连接侧，端子采用螺钉压接结构，可适配16-22AWG线径的导线，压接后抗拉强度满足户外设备抗振动要求，避免长期使用后接线松脱导致的供电中断；板载的标准USB-A型输出接口，可直接对外提供5V稳压输出，能够直接给单片机开发板、小型传感器、低功耗数码设备供电，无需额外外接稳压转换模块，减少了外围接线的复杂度。PCB基板采用黑色阻焊工艺，四个角位置设计了统一规格的金属化安装孔，安装孔内径适配M3规格的固定螺钉，孔位周边做了环形露铜接地处理，安装时可通过铜柱直接固定在设备壳体内部，安装孔的中心距经过标准化设计，可兼容常见的开源硬件安装孔位规范，能够直接叠装在对应规格的主控板上方，减少整体设备的安装空间占用。在结构设计思路上，所有外接接口全部沿板边排布，输入端子、输出接口、储能连接端子的位置做了分区规划，接线时不同功能的导线不会出现交叉缠绕，方便后期运维时的线路排查；板上的贴片元件全部采用回流焊工艺适配的封装布局，高低压区域在板上做了清晰的物理分隔，绝缘间距满足低压直流供电的安规要求，避免积灰、凝露导致的电路短路问题。从安装边界尺寸来看，整板外形为矩形结构，板厚采用常规1.6mm的FR4板材设计，所有外接元件的最高凸起高度控制在15mm以内，安装时不需要预留过高的内部空间，可适配壁厚2mm以内的塑料或金属外壳，外壳开孔位置可直接对应板上的接口位置做精准开孔，不需要额外做转接结构。在实际工程应用中，这款管理板可直接搭配同规格的小型太阳能电池板使用，能够实现太阳能输入的稳压转换、储能电池的充放电管理、负载端的过流保护功能，结构设计上充分考虑了野外使用的环境适应性，接线端子的防松设计、安装孔的接地处理、接口的防呆布局，都能有效降低现场安装的出错概率，减少后期运维的工作量。对于结构设计从业者而言，这款模型完整还原了板上所有接插件、安装孔、元件的实际外形尺寸与位置关系，在做配套设备的壳体设计、安装结构设计时，可直接调取模型做干涉检查，提前预判接线空间、安装间隙是否满足要求，避免后期打样后出现接口错位、安装孔位不匹配、元件与壳体干涉的问题；对于设备选型人员来说，可通过模型直观判断模块的接口布局是否符合自身项目的接线需求，安装尺寸是否能够适配现有设备的内部安装空间，不需要反复核对二维图纸的尺寸标注，大幅提升选型与结构设计的效率。
