汽车线束接插连接组件结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1201699
  • 汽车线束接插连接组件结构设计
  • 汽车线束接插连接组件结构设计
  • 汽车线束接插连接组件结构设计

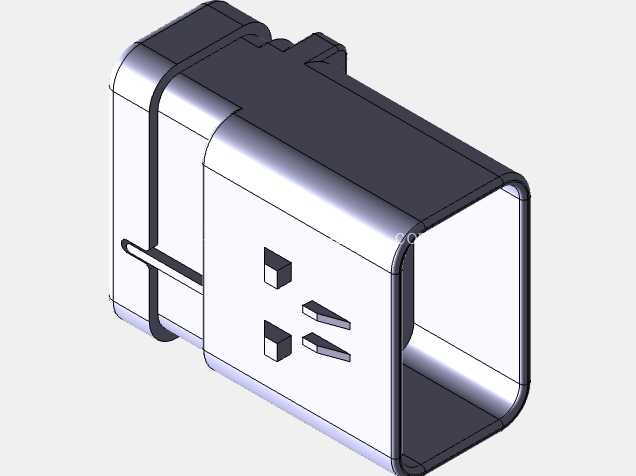

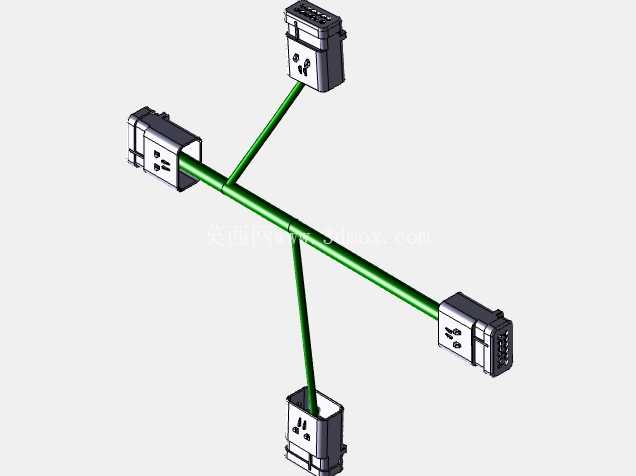

这套接插组件的结构设计,核心围绕汽车座舱内线束排布的实际工况展开,日常装车场景里,这类部件要应对仪表台内部狭窄的安装空间,还要承受车辆行驶过程中的持续振动、温差变化带来的材料形变,以及线束拉扯时的外力作用,设计阶段首先要平衡接插后的锁紧可靠性与装配时的操作便捷性,不能出现装配后松脱导致的信号中断,也不能因为锁紧结构过紧增加产线装配的工时消耗。从结构细节来看,壳体外侧的弹性卡爪是核心锁紧结构,卡爪的倾斜角度、壁厚都经过反复校核,卡爪根部做了圆弧过渡处理,避免反复插拔过程中出现应力集中导致的断裂,卡爪的凸起高度控制在合理区间,既保证和对插件卡合后有足够的拉拔阻力,也能让装配人员用常规力度就能完成解锁拆卸,不需要额外借助专用工具。接插端面的端子防护结构做了凸起围边设计,围边高度略高于内部金属端子的顶端,这样在装配对位出现偏差的时候,围边会先接触对插件的导向面,避免金属端子受到侧向挤压力出现弯折变形,围边的内侧做了1.5度的拔模斜度,既方便注塑生产时的脱模,也能在接插过程中起到导向作用,降低对位难度。壳体内部的端子固定槽采用了分级定位结构,靠近插合面的槽位公差控制在±0.02mm,保证端子接插时的同轴度,靠近线束引出端的槽位做了防退卡扣结构,端子压接线束装入后,卡扣会卡入端子尾部的定位缺口,即使线束受到沿轴向的拉扯力,端子也不会从壳体内脱出。壳体侧壁的加强筋布局完全顺着应力走向布置,在卡爪根部、壳体转角位置都设置了纵向加强筋,筋条厚度控制在壳体壁厚的0.6倍,避免注塑过程中出现缩痕,同时能把壳体受到的外力均匀分散到整个结构上,不会出现局部应力过大导致的壳体开裂。安装边界方面,这套组件的整体外轮廓尺寸适配汽车仪表台内部常用的25mm标准安装空位,壳体尾部的线束引出端做了圆弧过渡,不会划伤线束外层的绝缘护套,接插完成后整体占用的纵向空间不超过30mm,完全适配仪表台内部多层线束叠加排布的空间要求,不会和周边的仪表支架、空调风道产生干涉。实际应用中,这类接插组件主要负责座舱内电器件的信号与小电流供电传输,包括中控按键、车门控制模块、座椅调节线路的连接,设计时还考虑了整车装配的工序要求,壳体外侧做了防滑纹理,装配人员戴劳保手套操作时也能稳定握持,不会出现打滑的情况。端子的排布间距严格参照汽车行业通用的接插件标准,相邻端子之间的绝缘距离满足低压电器的耐压要求,即使在车内高温高湿的环境下,也不会出现端子间的爬电现象。壳体材料选用常用的工程塑料,材料的韧性和耐温性能都适配车内-40℃到85℃的工作温度范围,不会因为夏季车内高温出现材料软化,也不会因为冬季低温出现材料脆裂。在冲压模具的设计匹配上,壳体上的卡爪、定位缺口这些结构都对应了冲压工序的成型方案,各个折弯边的圆角半径都符合冲压工艺的最小要求,不需要额外增加特殊工序就能完成生产,能有效控制零件的生产制造成本,接插面的平面度公差控制在0.1mm以内,保证接插后接合面贴合紧密,减少灰尘、水汽进入壳体内部的概率,提升连接的长期可靠性。
