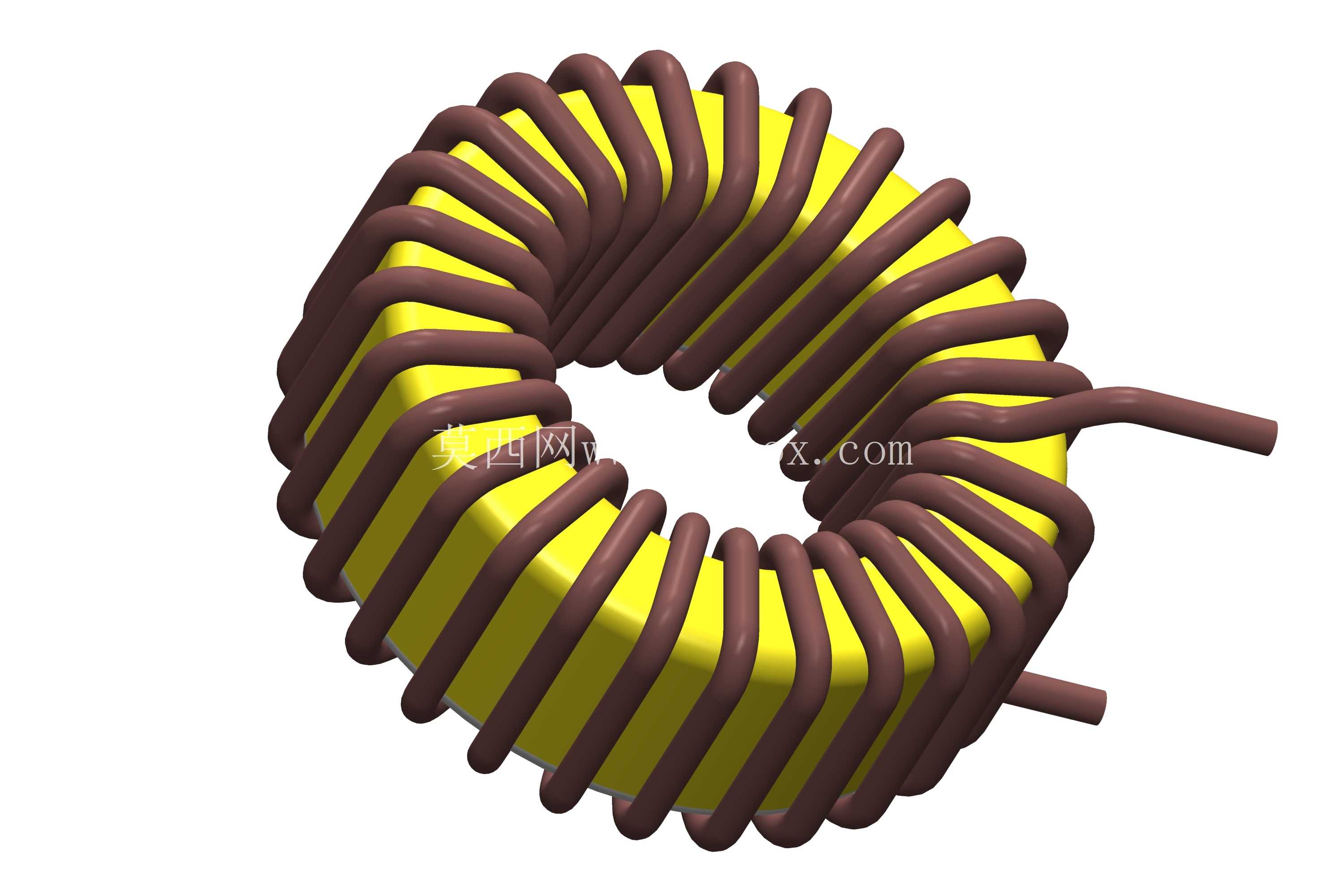

环形铁氧体磁芯绕线电感线圈结构

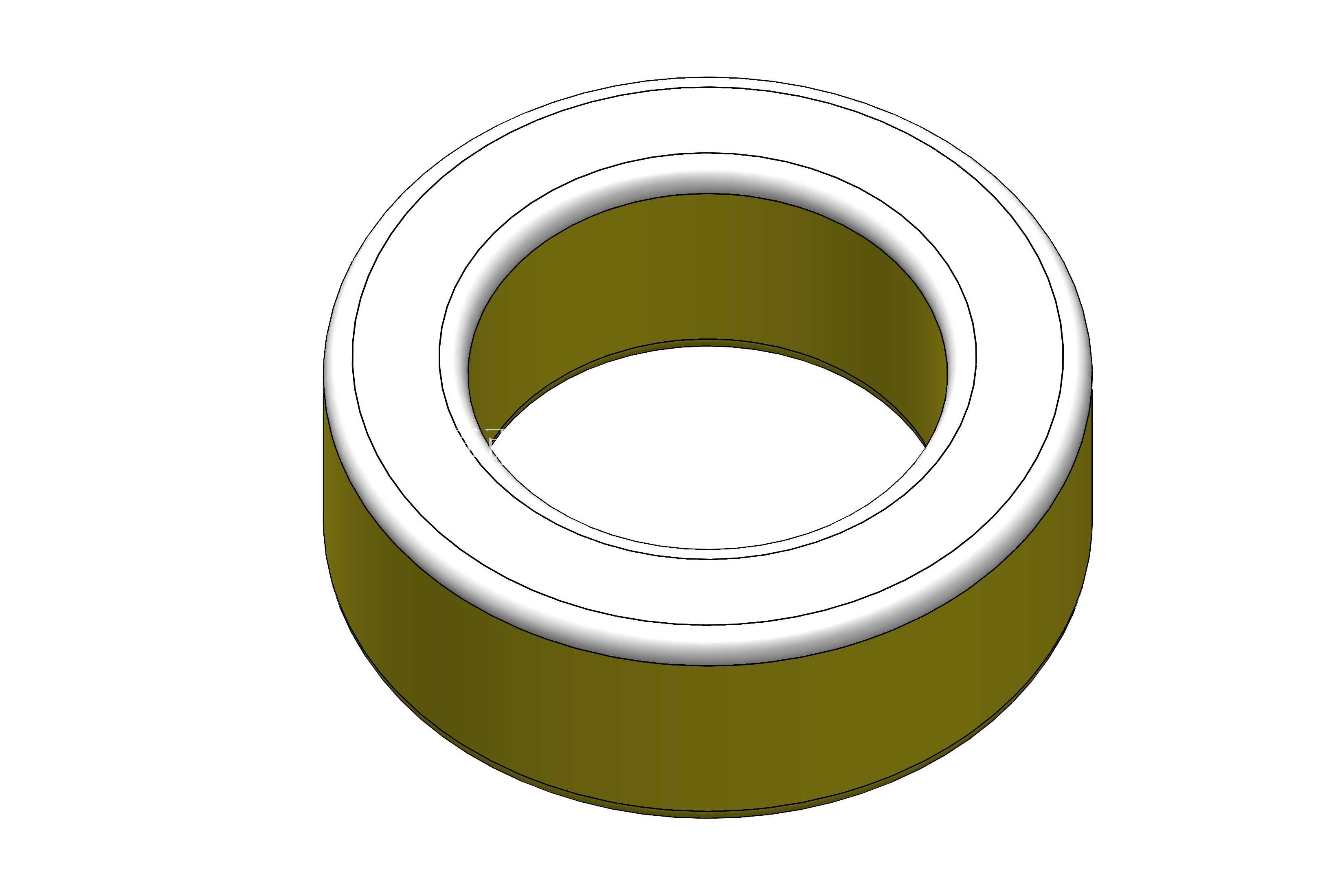

在开关电源、功率变换以及信号滤波类电路的硬件结构设计中，环形绕线电感是被动元件选型里绕不开的一类结构，这类依托闭合磁路工作的磁性元件，相比开磁路的棒状电感，具备磁漏小、耦合效率高、对外电磁辐射弱的天然优势，尤其适合对EMC指标有严格要求的车载电控、工业控制板卡场景。这款环形铁氧体线圈的磁芯采用锰锌铁氧体材质压制烧结而成，闭合的环形磁路结构能让绕组产生的磁力线几乎全部约束在磁芯内部，不会像开气隙的磁芯结构那样出现明显的边缘磁通，既可以降低周边电路受到的电磁干扰，也能提升绕组间的耦合系数，在共模滤波、差模储能以及功率因数校正电路中都能适配对应的工况需求。

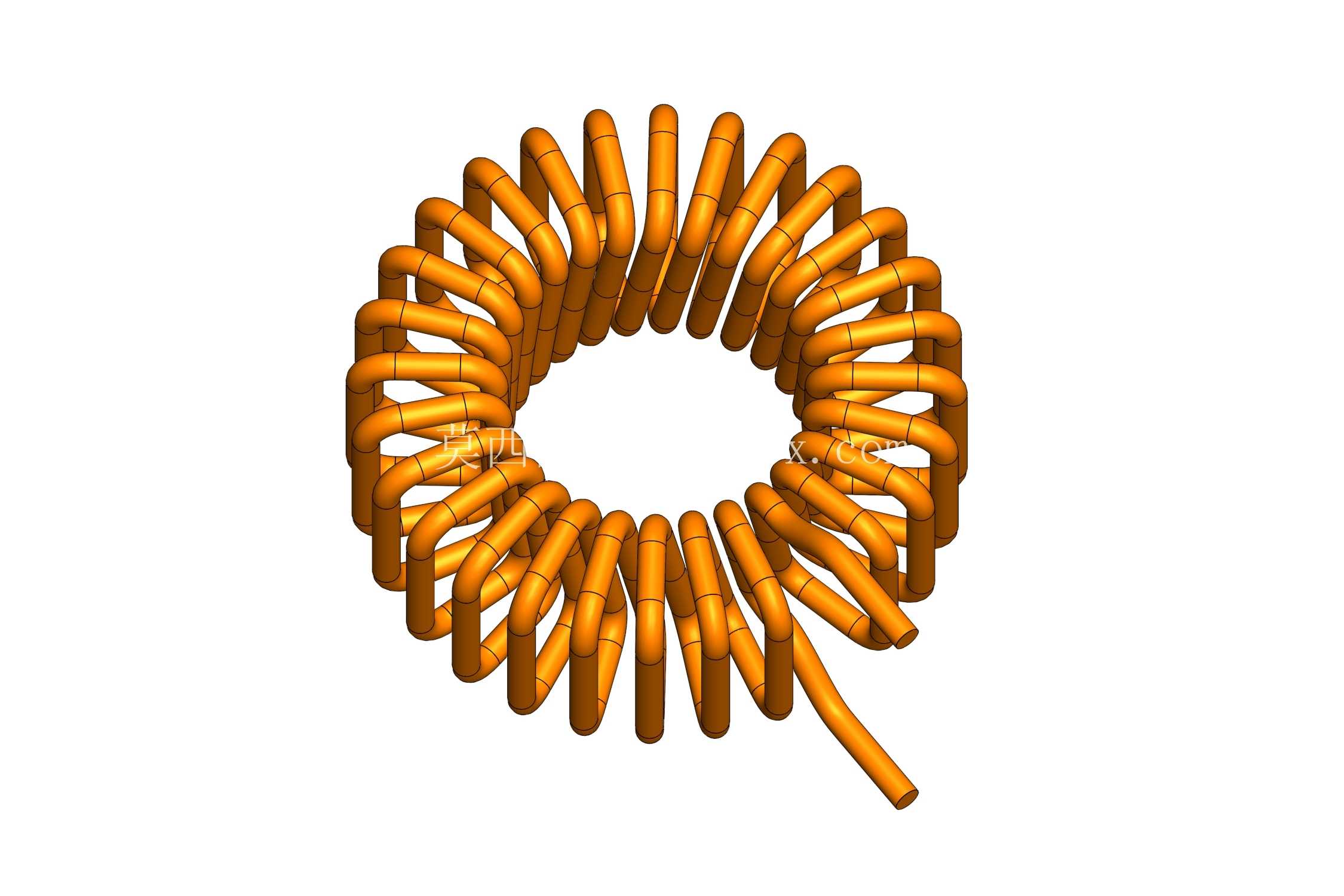

从结构设计逻辑来看，绕组采用多层密绕的排布方式，漆包线沿着环形磁芯的圆周方向均匀排布，每一圈线匝都尽量贴合磁芯的圆弧表面，相邻线匝之间保持均匀的间隙，避免绕线过程中出现漆皮磨损导致的匝间短路问题，同时均匀的绕线排布也能让磁芯内部的磁通分布更均匀，减少局部磁饱和的风险。引出端采用直插式引脚结构，引脚从绕组末端平直引出，表面做了镀锡处理，既可以适配波峰焊的通孔插装工艺，也能在小批量试制场景下支持手工焊接，引脚的伸出长度经过校准，焊接后不会因为引脚过长导致与周边元件出现电气间隙不足的问题，也不会因为引脚过短造成焊接强度不够的隐患。

在实际选型匹配过程中，这类环形电感的安装边界需要结合PCB板的布局空间提前预留，磁芯的环形外径决定了元件在板卡上占据的圆形投影区域，绕线完成后的总高度则对应板卡安装后的垂直空间占用，设计PCB封装时需要在磁芯投影区域外预留足够的安全距离，避免周边的金属结构件、其他高元件与线圈绕组接触造成绝缘失效。针对不同的电路工作频率，铁氧体磁芯的材质选型会有明显差异，低频功率场景下选用低损耗的功率铁氧体，高频滤波场景下则会选用高磁导率的高频铁氧体，这款结构的绕线匝数可以根据实际需要的电感量进行调整，线径的选择则对应电路的额定工作电流，避免大电流工况下绕组温升过高影响元件寿命。

在车载电控单元的应用场景中，这类环形电感常被布置在电源输入端口，作为共模扼流圈滤除电源线缆上传入的共模干扰信号，也会在DC-DC变换电路中作为储能电感使用，利用磁芯的储能特性完成电能的转换与传递。在工业控制板卡上，这类电感还可以配合电容组成LC滤波电路，滤除信号线上的高频杂波，保证采样信号、控制信号的传输稳定性。设计这类绕线结构的三维模型时，需要重点还原磁芯的圆弧轮廓、绕组的螺旋排布规律以及引脚的平直度，确保模型导入PCB装配环境后能准确模拟实际元件的占位空间，避免结构设计阶段出现元件干涉、安装空间不足的问题，同时精准的绕组模型也能为后续的电磁仿真提供基础的结构参考，帮助工程师提前评估不同绕线方式下的磁场分布特性，优化电路的整体性能表现。
