汽车冲压件在线视觉检测分拣输送装置

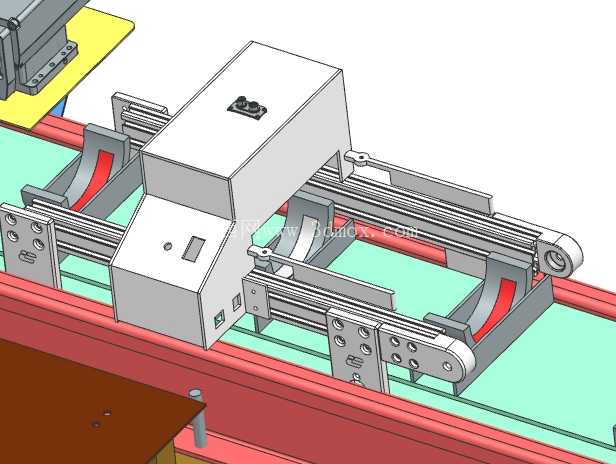

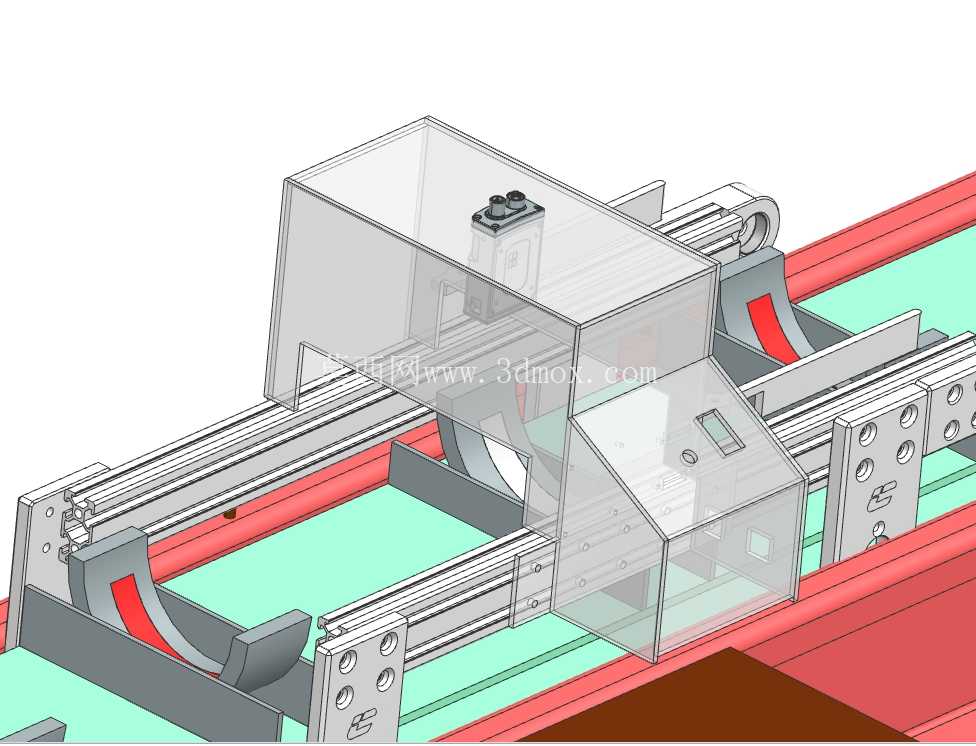

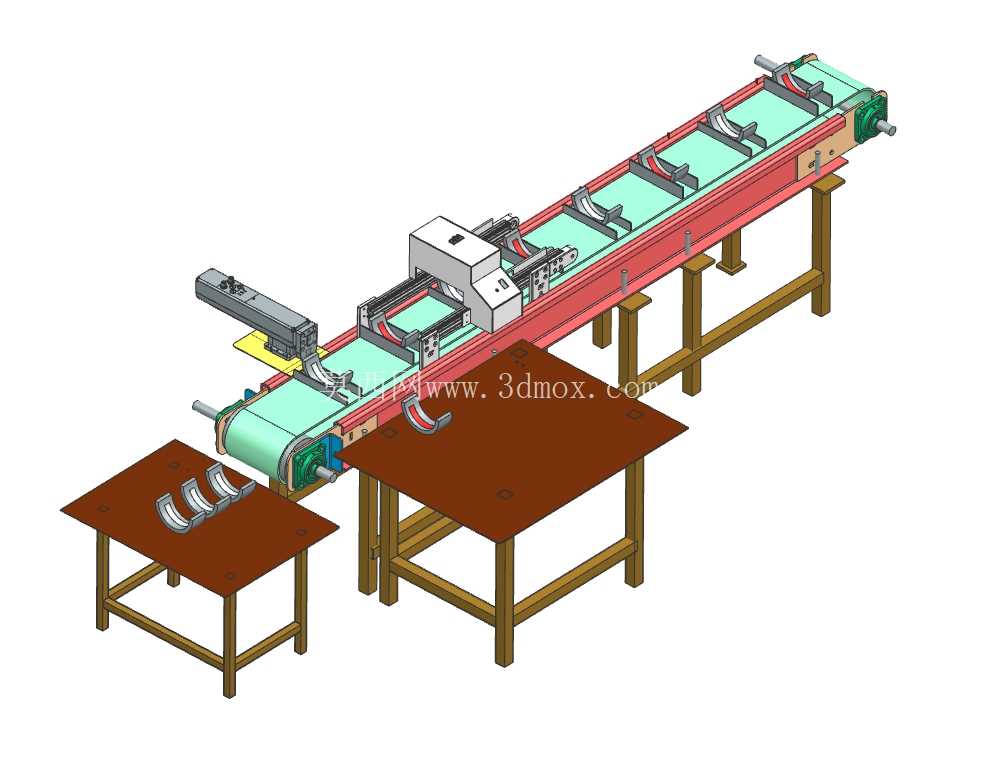

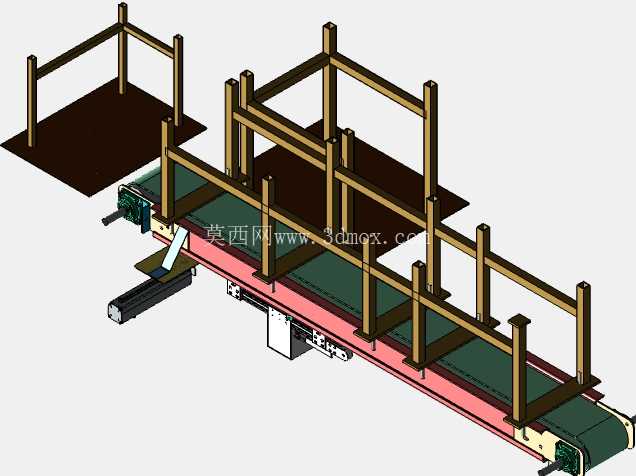

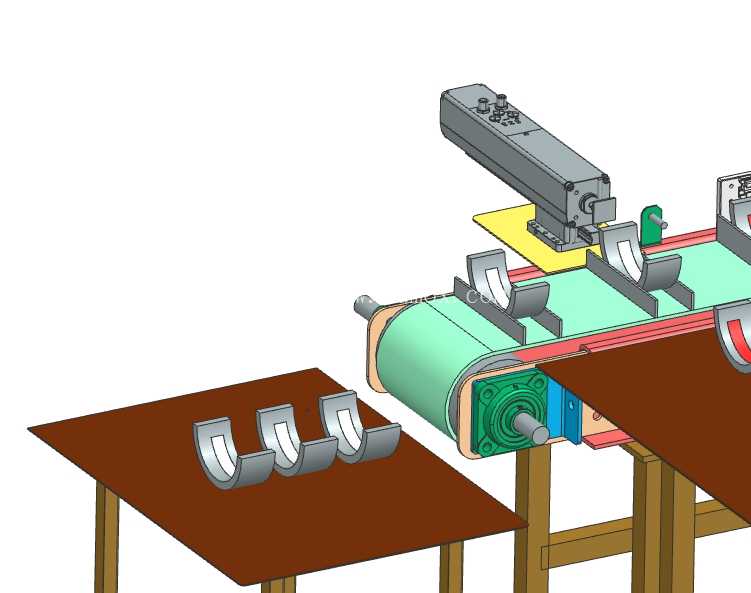

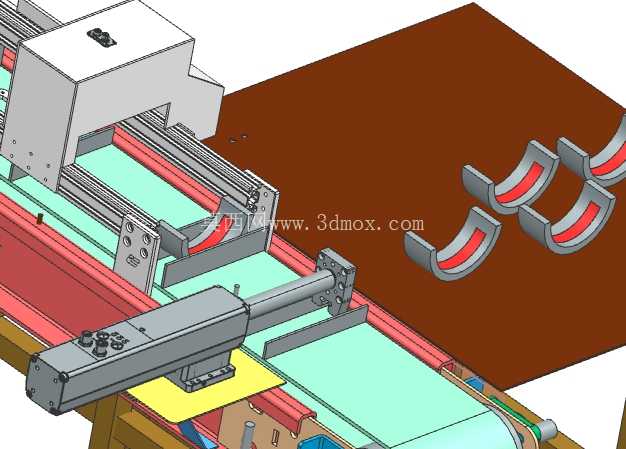

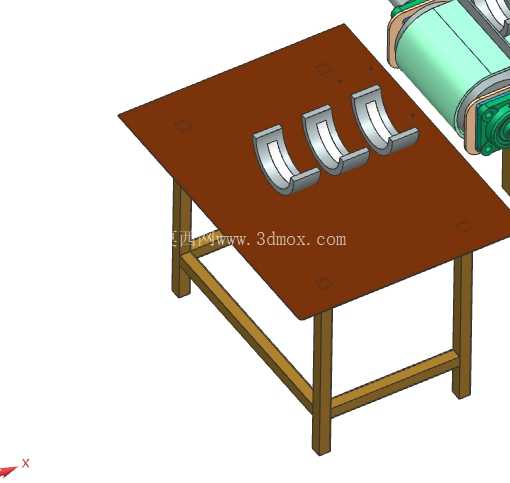

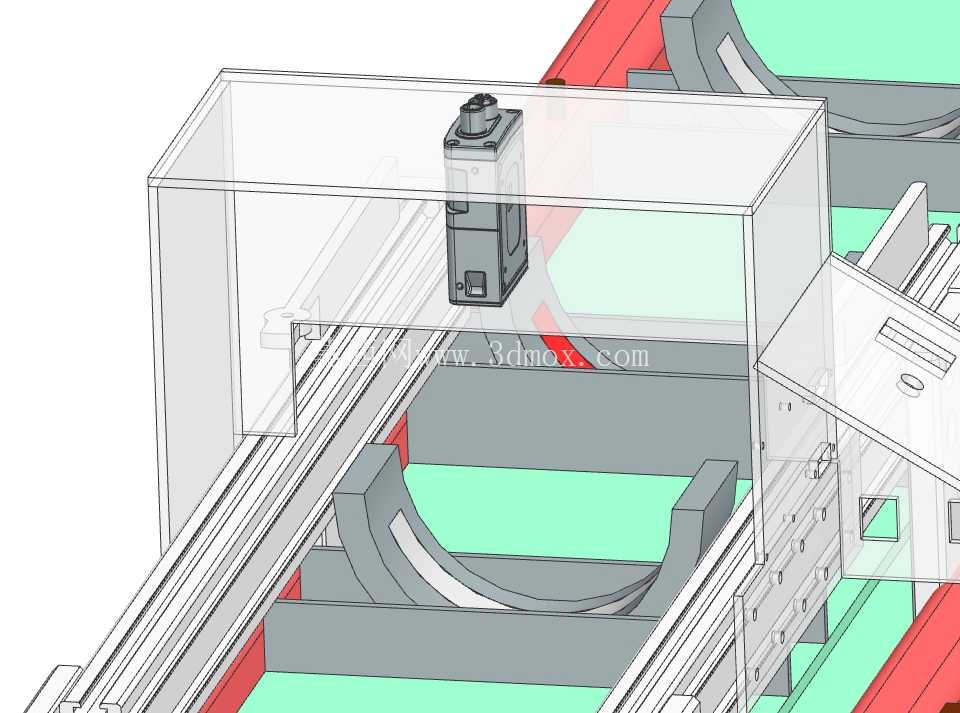

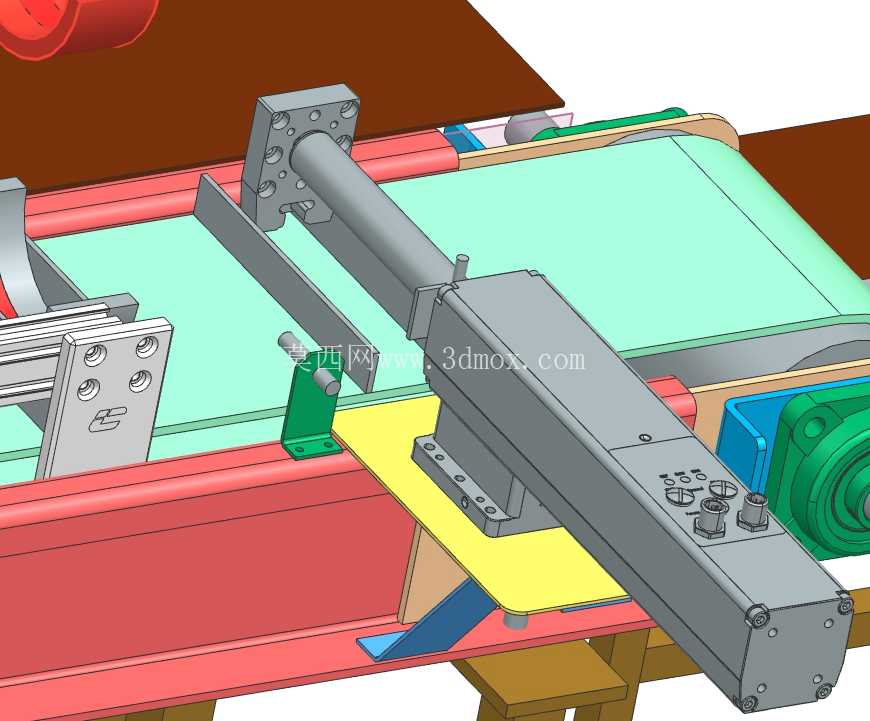

这套装置面向汽车冲压零部件生产末端的全检工序设计，核心解决半圆柱类冲压衬套、轴承配套件人工检测效率低、漏检率高的痛点，适配冲压线连续生产的节拍要求，可直接对接冲床出料端完成成品的自动上料、检测、分拣全流程作业。从结构布局来看，装置主体采用分段式皮带输送作为工件载具，输送线两侧设置可调式导向护栏，护栏采用方管焊接框架搭配耐磨导向条，可根据待检测工件的直径、长度快速调整护栏间距，适配直径10-60mm、长度20-120mm范围内的半圆柱类冲压件输送，输送线有效作业长度1200mm，工作面高度设计为850mm，刚好匹配常规冲压线出料口的高度差，无需额外增设过渡提升机构即可完成工件衔接，安装时仅需预留1500mm长、800mm宽的地面空间，底部配置可调脚杯，可适应车间地面±15mm的高度差调整，保证输送面水平度误差不超过1mm/m。检测工位设置在输送线中段位置，外围设计方管搭建的遮光外罩框架，框架预留工业相机、环形光源的安装位，遮光罩内壁粘贴哑光黑吸光材料，可屏蔽车间内焊接、照明等杂散光对视觉成像的干扰，保证每次拍摄的图像光照度一致性偏差控制在5%以内，避免因光线波动导致的检测误判。视觉系统可完成半圆柱类工件的尺寸公差检测、表面冲压缺陷识别、缺料开裂排查，检测精度可达0.02mm，单工件检测耗时不超过0.2s，完全匹配120件/分钟的冲压线生产节拍。分拣机构设置在检测工位下游，采用线性执行器搭配拨料杆的结构，执行器安装在输送线侧方的支架上，当视觉系统判定工件为不合格品时，会触发执行器快速伸出，将不合格工件拨入侧方的不良品收集槽，合格品则随输送线继续流入末端的成品周转箱，拨料动作响应时间不超过0.1s，可避免打飞工件或者卡料问题。整套装置的驱动部分采用调速电机搭配同步带传动，输送速度可在0-15m/min范围内无级调整，可根据前端冲压线的实际生产节拍灵活匹配运行速度，输送线的皮带选用绿色PVC防静电材质，表面摩擦系数适中，既可以保证工件输送过程中不发生打滑偏移，也不会刮伤冲压件的机加工表面。从设计思路上，整套结构优先考虑车间现场的维护便捷性，所有导向护栏、光源相机安装位都采用快拆式螺栓固定，更换检测产品型号时，仅需调整护栏间距、更换对应相机程序即可完成换型，单批次换型时间不超过15分钟，无需对机械结构做大规模改动。框架主体全部采用标准工业铝型材搭配专用连接件组装，焊接件仅用于底部支撑脚和遮光罩的局部加强，既保证了整体结构的刚性，也降低了加工制造成本，同时方便后期根据产能需求对输送线长度做扩展改造。在安装边界设计上，装置的电气控制箱集成在输送线侧方的支架上，无需额外预留电气柜安装空间，所有线缆都走铝型材内置的线槽，外部无裸露线缆，可避免车间内冲压油、切削液飞溅导致的线路老化问题，防护等级可达IP54，完全满足冲压车间的多尘、多油污作业环境要求。实际投产使用中，这套装置可替代2-3名专职质检人员的人工检测工作，检测漏检率可控制在0.1%以内，大幅降低冲压件流出不良的质量风险，同时可24小时连续运行，不会出现人工检测的视觉疲劳问题，适配汽车零部件行业对冲压件质量追溯的高要求，检测数据可直接对接车间MES系统，完成每批次产品的质量数据自动存档，方便后续的质量问题追溯与工艺优化。
