汽车线束圆形法兰连接器结构设计

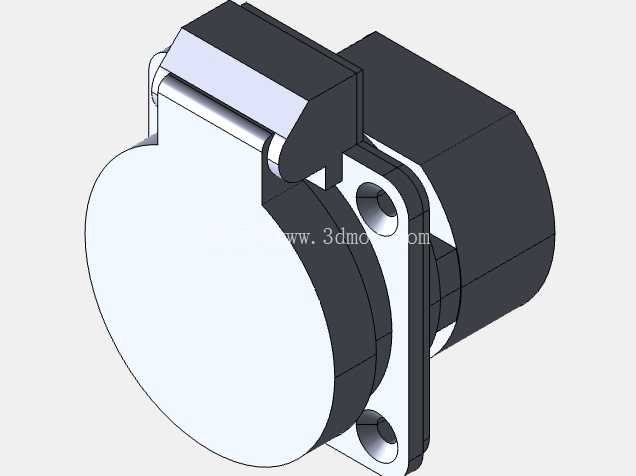

在车载电气系统的布线环节里，这类带法兰安装位的圆形连接器是舱内舱外线束转接的核心部件，常被布置在发动机舱防火墙、车门钣金过孔、底盘线束分线节点这些位置，既要承担多芯线缆的电气导通作用，又要适配车身钣金的安装公差，同时抵御行车过程中的振动、泥水飞溅、温度交变带来的失效风险。从结构上看，这款连接器采用方形法兰盘作为安装基准，法兰上预留两个对称的沉头安装孔，孔位间距匹配车身钣金常见的冲压开孔尺寸，安装时不需要额外做转接支架，直接通过螺栓将连接器本体固定在钣金开孔处，法兰背面可以加装橡胶密封垫，压缩后填充法兰与钣金之间的间隙，阻挡雨水、灰尘进入舱体内部。连接器的主体部分做了阶梯式圆柱结构，靠近法兰的圆柱段直径更大，作为插接时的定位基准，前端的圆形护罩是翻盖式结构，通过侧边的转轴与本体连接，未插合对接端时，翻盖可以完全覆盖插合面，避免插针被异物磕碰、积灰受潮，翻盖边缘做了凸起的卡扣筋位，扣合后能卡在本体的卡槽里，车辆行驶振动时不会自行松脱翻开。插合端的内部腔体预留了多芯插针的安装空间，腔体壁厚做了均匀化处理，注塑成型时不会出现缩痕、缺料问题，腔体边缘做了15度的导向倒角，对接公端插头时可以自动导正，不需要反复对位调整，降低一线装配的操作难度。设计过程中需要重点考量几个边界条件：首先是安装法兰的平面度，要控制在0.1mm以内，否则密封垫压缩量不均匀，容易出现密封失效的渗漏点；其次是翻盖的转轴配合间隙，单边间隙留0.05-0.08mm，既保证翻盖转动顺畅无卡滞，又不会因为间隙过大出现旷量，长期翻转后出现松垮；另外连接器本体的外轮廓要和周边钣金、线束的走向预留至少10mm的安全间隙，避免车辆行驶过程中部件晃动产生干涉磨损。这类连接器的插合锁紧结构没有采用额外的螺纹锁紧，而是依靠插合面的卡扣配合，插合到位后会有清晰的触感反馈，装配人员不需要额外工具就能完成插拔操作，后期维修更换线束时效率更高。在材料选择上，本体部分一般采用耐温的PA66加玻纤材质，强度足够承受安装时的螺栓锁紧力，也能耐受发动机舱-40℃到125℃的温度交变，翻盖部分采用稍软的改性PP材质，反复翻转不会出现断裂，密封垫采用三元乙丙橡胶，耐老化性能适配车载工况的长期使用要求。从安装尺寸边界来看，法兰盘的外形尺寸控制在常见的车载连接器安装规格内，突出钣金表面的高度不会超过40mm，不会占用过多的舱内布置空间，适配多数乘用车型、商用车型的线束布置需求，不管是动力线束、信号线束还是低压控制线束的转接，都可以通过调整内部插针的数量、规格来适配不同的载流、信号传输要求。结构建模时需要重点关注转轴位置的拔模角度，翻盖和本体的转轴配合面要做合理的拔模处理，方便注塑模具出模，同时法兰上的安装孔要做沉头结构，螺栓锁紧后头部不会突出法兰表面，避免和周边部件产生刮擦，插合腔体的内部要做均匀的壁厚过渡，避免厚薄差异过大导致注塑成型后出现翘曲变形，影响后续插针对接的同轴度。
