汽车冲压线多工位接线端子安装板结构

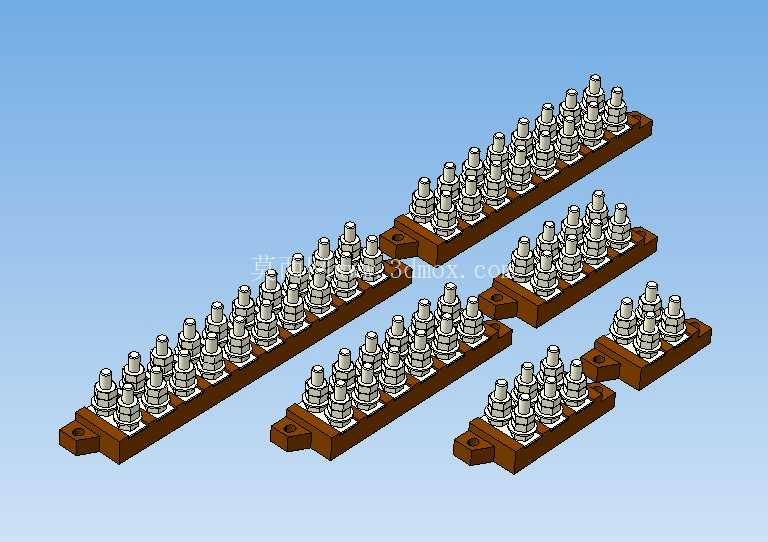

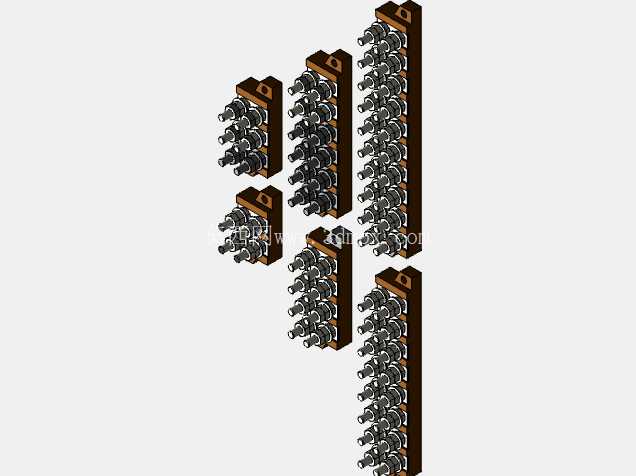

这套安装板结构主要应用在汽车冲压生产线的工位电气回路布设环节，作为多组接线端子的集成承载基座，承担着冲压工位上检测传感器、行程开关、电磁阀等电气元件的线路转接、固定排布功能，能在冲压设备高频振动的工况下保持接线点位的稳固，避免线路松脱引发的工位信号误报、执行元件动作失准问题。从结构设计来看，安装板采用酚醛树脂层压基材加工，主体为长条形块状结构，不同长度规格的板体对应不同工位的接线点位数量需求，单块板上可排布4到12组不等的螺栓式接线端子，端子顶部采用滚花螺帽结构，无需专用工具即可完成线路的压接紧固，日常产线维护时的线路拆装效率更高。板体两端预留了沉头安装孔，安装时可通过内六角螺栓直接固定在冲压模座的侧边安装平面上，孔位公差按照H7级精度设计，能保证多块板拼接排布时的端面齐平度，避免相邻板之间出现错位剐蹭线路绝缘层的问题。设计过程中优先考虑了冲压车间的复杂工况，板体的绝缘基材可耐受120摄氏度的持续工作温度，同时具备一定的抗油污、抗冲压切削液腐蚀能力，不会因为车间内的油液溅射出现绝缘性能下降的问题。端子的导电部分采用H62黄铜材质，表面镀锡处理，既保证了导电性能，也能避免长期使用出现氧化层导致接触电阻过大的问题，每个接线位可容纳最大2.5平方毫米的多股铜芯线接入，完全覆盖冲压工位上常规低压控制线路的线径需求。安装边界方面，单块最短规格的安装板长度为120毫米，宽度为30毫米，安装孔中心距为100毫米，最长规格板体长度为320毫米，安装孔中心距为300毫米，所有规格的板体厚度统一为10毫米，端子顶端距离板体安装面的高度为28毫米，排布时板体之间预留15毫米的间隙即可满足接线操作的空间需求，不会占用模座上过多的安装空间。在实际产线应用中，这类集成式安装板替代了以往零散固定的单个端子座，能将工位上的所有控制线路集中规整排布，既方便日常的线路故障排查，也能避免散乱的线路被冲压工位的运动部件剐蹭拉扯，大幅降低电气故障的停机时长。设计时还特意在板体的端子排布侧预留了2毫米宽的标识槽，可插入线号标识条，对应每个接线点位的线路编号，维护人员无需对照图纸即可快速识别线路走向。板体的边角全部做了R2的圆角处理，避免安装维护时尖锐边角割破线路绝缘层或者划伤操作人员。考虑到冲压设备运行时的持续振动，每个接线端子的底部都设置了防松垫圈，螺栓压接后可在长期振动工况下保持足够的压紧力，不会因为频繁的冲击振动出现接线松动。不同长度规格的安装板可根据工位的接线点位数量灵活组合，在模座侧边的安装平面上可实现横向连续拼接，适配不同规模冲压工位的接线需求，无需额外定制异形安装基座，大幅降低了工装备件的种类，方便车间的备件存储管理。
