带手动泵的船用集水燃油输送装置

在船舶运维、小型动力设备舱室维护场景中，经常会遇到常规泵送设备无法伸入狭窄空间抽取残液的问题，这款集成Jabsco通用手动泵的集水箱结构，正是针对这类受限空间的残液抽取需求设计。从实际使用场景来看，这类装置常被布置在小型船舶的机舱边角、工程机械的动力舱低位区域，或是野外作业设备的储液单元旁，不需要外接电源，仅通过手动操作就能完成油底壳积水、残留燃油、润滑油的抽取转移，避免残液长期积存造成舱室腐蚀、油品混合变质的问题。

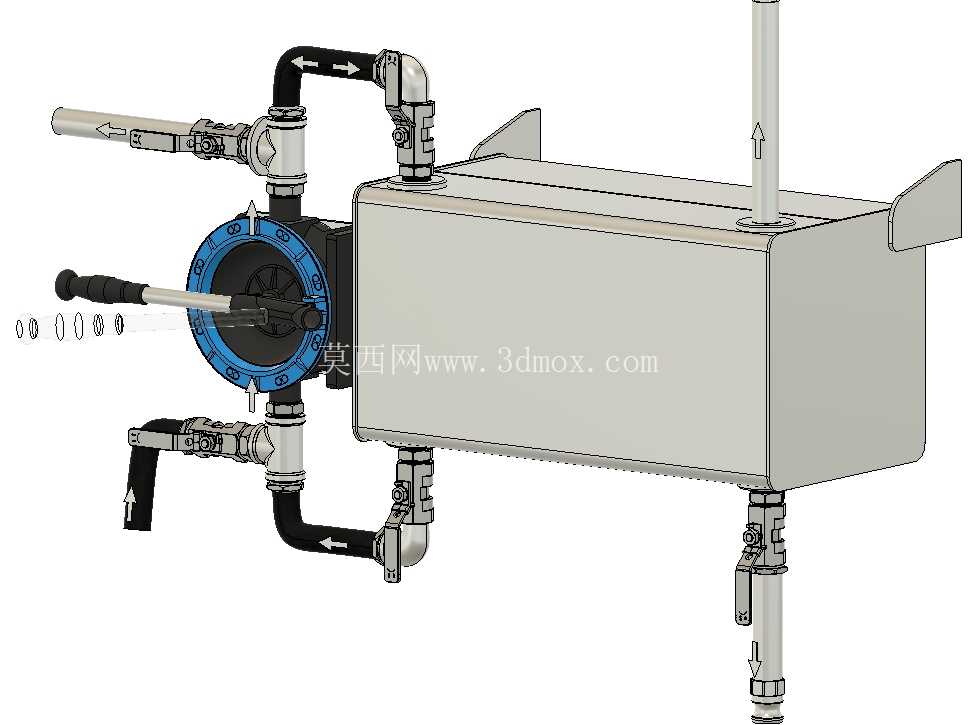

从功能结构来看，整套装置以长方体焊接集水箱为核心储液单元，箱体采用圆角过渡的钣金焊接结构，避免应力集中的同时，也减少了运输安装过程中的磕碰损伤。箱体侧面集成的手动隔膜泵是核心功能部件，泵体通过法兰结构与箱体侧壁刚性连接，泵体上设置三个外接管路接口，分别对应抽吸进液、压力出液、排气溢流的功能，每个接口都采用标准管螺纹设计，可直接适配市面上通用的橡胶软管、金属硬管连接，不需要额外加工转换接头。泵体上的操作摇臂采用加长杠杆设计，操作时的力臂比常规手动泵长30%左右，单人操作时不需要施加过大的握力就能完成泵吸动作，连续操作时的疲劳度更低。

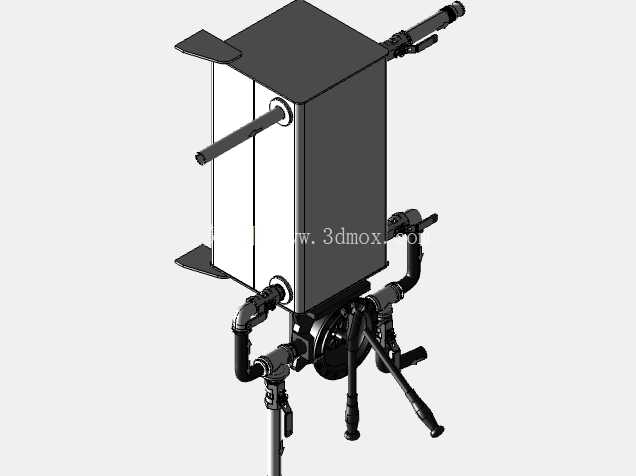

管路布置上，整套装置的外接管路都采用90度弯头加活接的组合结构，安装时可以根据现场空间调整管路朝向，不需要对管路进行二次弯折加工。进液管路配备了快插式接头，连接移动抽吸软管时只需要按压接头锁扣就能完成密封连接，抽吸作业时可以将软管伸入设备缝隙、油底壳低位槽等常规泵管无法到达的位置，将残留的积水、燃油、润滑油彻底抽吸到集水箱内暂存。集水箱顶部设置的通气管路带有防尘挡雨结构，既可以平衡箱体内外气压，保证泵吸过程中气流通畅，也能避免外界杂物、雨水落入箱内污染存储的液体。箱体底部设置的排放阀位于整个装置的最低位，当箱内液体存储到额定容量后，可以通过底部阀门快速排空，也可以外接管路将液体转移到指定的存储容器中。

设计过程中，首先考虑的是狭小空间的安装适配性，整个集水箱的外形尺寸控制在紧凑范围内，箱体两侧预留的安装支耳采用外翻边结构，安装时可以通过螺栓直接固定在舱壁、设备支架上，不需要额外制作安装底座，支耳上的长圆孔设计可以补偿安装面的位置误差，降低现场安装的对位难度。手动泵与箱体的连接位置经过反复校核，操作摇臂的活动范围内没有突出的管路或结构干涉，操作时摇臂的转动角度可以达到120度，保证每次按压都能输出足够的泵吸流量。管路的走向全部沿着箱体侧壁布置，没有超出箱体的最大外轮廓，运输和安装过程中不会因为磕碰造成管路变形，所有管路的连接位置都设置了密封垫圈，静态下的密封压力可以满足常规燃油、润滑油的存储要求，不会出现渗漏问题。

从实际使用的细节来看，泵体上的流向标识采用凸起式结构，长期使用不会因为磨损、油污附着而看不清流向，操作人员即使在光线不足的舱室内，也能通过触摸识别管路的连接方向，避免接反管路造成抽吸失效。集水箱的箱体侧壁预留了液位观察的位置，可以直观看到箱内的液体存储量，不需要额外加装液位传感器就能判断是否需要排空。整套装置的所有金属部件都做了防腐处理，接触燃油、积水的部位采用耐油耐腐蚀的材质，长期接触油水混合液体也不会出现锈蚀、溶胀的问题，适合在潮湿、多油污的舱室环境中长期使用。在选型适配时，需要注意安装位置的预留空间，除了箱体本身的安装尺寸外，还要在摇臂操作侧预留足够的操作空间，保证操作人员可以顺畅完成按压动作，外接软管的长度可以根据实际抽吸距离选配，不需要对装置本身进行任何改装就能适配不同的作业场景。
