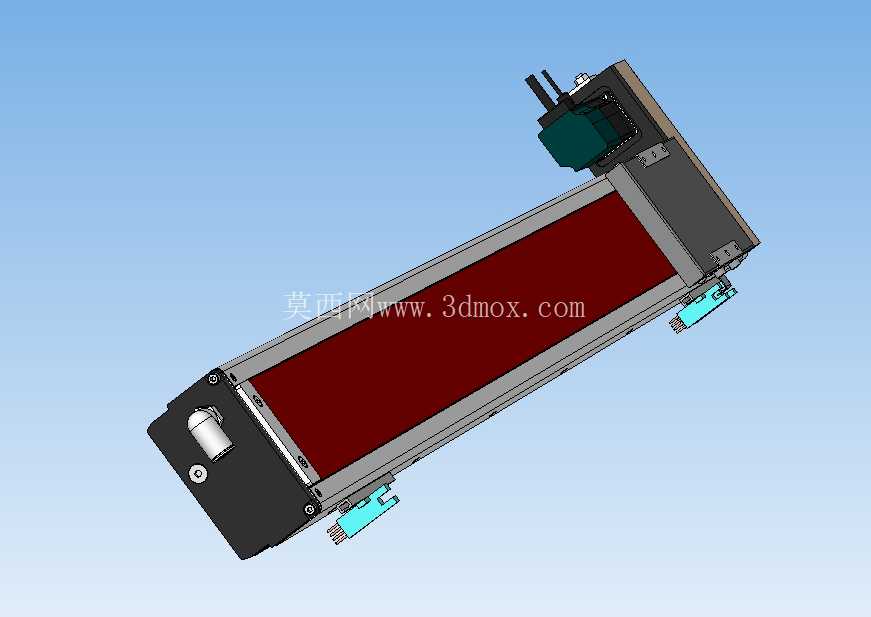

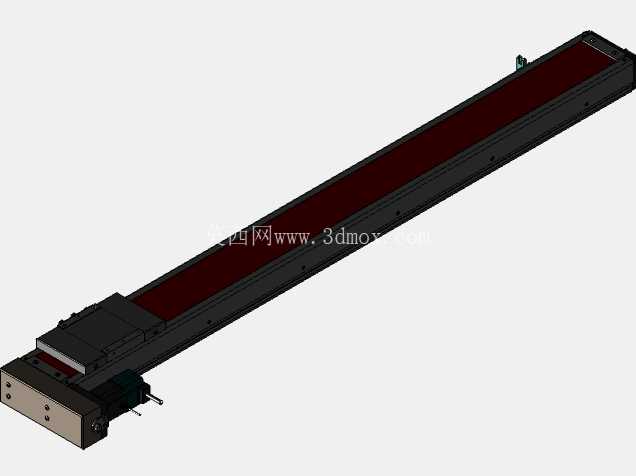

950毫米行程左侧驱动线性运动模组

这款长行程线性运动执行单元，在自动化产线的长距离工位移载场景中适配性极强，常见于汽车零部件冲压工序间的工件转运、大型检测设备的探头平移驱动、包装线的长距离推料工位，相比短行程模组，它能覆盖单轴近一米的作业范围，省去多段拼接模组带来的安装调试误差与同步控制成本。从结构设计来看，驱动端布置在模组本体左侧，这种布局能给设备安装端让出右侧的走线与维护空间，在设备侧边空间局促、需要将驱动线缆与工位操作侧分隔开的布局场景中，这种侧置驱动的结构能大幅降低整线布局的干涉风险。模组主体采用封闭型铝型材基座，型材内部集成了直线导向与传动组件，上侧的密封钢带能阻挡车间环境中的金属碎屑、切削液粉尘进入传动腔，在冲压车间、机加工工位这类多粉尘多油污的场景下，能有效延长内部导轨与传动副的维护周期，避免异物卡滞导致的运动精度损失。从安装边界来看，模组整体的安装基面为型材底部的标准槽位，可直接通过T型螺栓固定在铝型材机架或者钢制安装平台上，两端的安装座预留了限位传感器与硬限位块的安装位置，不需要额外设计转接支架就能完成行程两端的限位保护安装；左侧驱动端的电机安装座采用标准止口定位，适配常规规格的伺服电机安装，电机输出轴通过联轴器直接与内部传动丝杠连接，传动间隙小，重复定位精度能满足多数工业移载场景的要求。滑台部分的安装面预留了成排布的螺纹孔，可直接连接工装夹具、吸盘架或者末端执行件，滑台两侧的防尘刮片能在往复运动过程中刮除附着在密封钢带表面的杂物，避免杂物被带入型材内部。在实际选型应用中，这款950毫米行程的模组可以作为单轴独立使用，也可以通过转接板组合成十字两轴、龙门三轴的运动平台，在大尺寸工件的点胶、喷涂、检测工位中，长行程的特性能覆盖更大的工件作业面，不需要额外增加外部移载轴。设计过程中，驱动端的位置选择经过了多场景布局验证，左侧布置的结构能让电机的动力线缆、编码器线缆顺着模组左侧的线槽排布，不会与滑台上的末端执行器管线产生运动干涉，相比中置或者右侧驱动的结构，在多模组并排安装的场景下，能统一所有模组的走线方向，简化整线的布线设计。模组两端的端盖采用可拆卸结构，后期维护时不需要将整个模组从机架上拆下，就能完成内部润滑、传动件调整的操作，降低设备停机维护的时间成本。滑台的运动部分采用轻量化设计，在保证结构刚性的前提下降低了运动惯量，配合伺服电机的加减速参数调整，能实现较高速度的平稳往复运动，不会因为行程过长出现运动抖动的问题。导向部分采用内嵌式双直线导轨结构，相比单导轨结构，能承受更大的偏载力矩，在滑台挂载偏心负载的场景下，依然能保持平稳的运动精度，不会出现卡滞或者导轨偏磨的问题。传动部分采用高精度滚珠丝杠，传动效率高，运行噪音低，长行程下的传动回差控制在极小范围内，能满足需要精准位置控制的工位需求。在安装调试阶段，只需要保证模组安装基面的平面度在要求范围内，通过基座上的安装槽位调整好水平与直线度，就能完成模组的固定，后续只需要按照维护周期补充润滑脂，就能长期稳定运行。
