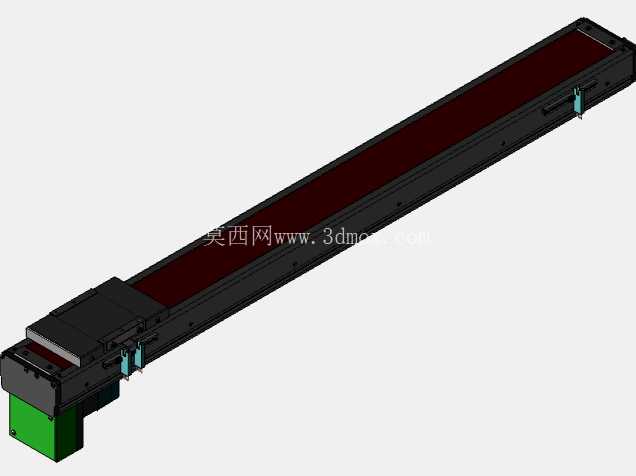

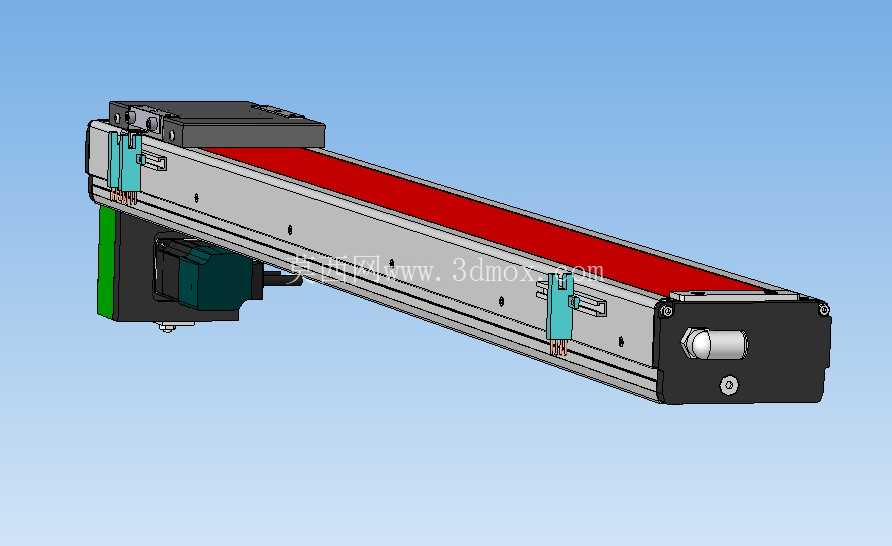

850行程底部驱动线性运动模组结构

在3C电子装配、光伏组件搬运、汽车零部件冲压上下料这类需要长行程精准直线位移的工位上，线性运动模组的选型直接决定整线节拍与重复定位精度，这款底部电机驱动的850毫米行程线性运动结构，正是针对中等行程水平安装场景做的适配设计。不同于常见的端部电机直连或者侧装驱动结构，这款模组将驱动电机布置在滑台行程的底部侧端，能大幅压缩模组整体的轴向安装长度，在设备内部安装空间局促、端部无法预留电机安装位的布局里，这种结构的空间利用率优势非常明显，比如在多工位冲压模具的线间搬运工位，相邻压机的立柱间距有限，端部装电机会导致模组无法嵌入压机间隙，底部驱动的布局就能完美适配这类边界限制。从结构设计逻辑来看，这款模组采用铝型材作为主体基座，型材本身的截面做了加强筋设计，在850毫米的全行程范围内，不需要额外增加底部支撑导轨就能保证滑台运行的直线度，自重比同行程的钢制基座模组轻近40%，对于需要随动安装在多轴机械臂末端的长行程取放场景，能有效降低末端负载，提升机械臂的动态响应速度。滑台部分采用内嵌式双导轨四滑块的支撑结构，滑块与滑台的安装面做了定位销孔预留，用户安装末端执行器的时候不需要额外打表找正，直接通过销孔定位就能保证执行器与运动方向的平行度，减少现场安装调试的工作量。传动部分采用同步带传动方案，带轮与电机输出轴之间采用胀套连接，没有键连接的回程间隙，长期运行出现皮带松弛的时候，只需要调整端部的张紧螺栓就能完成皮带张紧，不需要拆解整个模组的外壳，后期维护的便捷性很高。安装边界方面，这款模组的主体截面宽度控制在120毫米以内，整体高度不超过80毫米，底部安装面预留了沿行程方向排布的T型槽，既可以从底部穿螺栓固定在设备机架上，也可以通过T型螺母搭配压板做侧装或者倒装，适配不同的设备安装姿态。滑台的有效行程刚好覆盖850毫米，两端的极限位置内置了橡胶缓冲块与硬限位挡块，即使光电限位出现故障，硬限位也能阻挡滑台冲出导轨，避免设备碰撞损坏。在实际应用场景里，这类中等行程的线性模组常被用在冲压生产线的工件移送工位，配合末端的真空吸盘或者气动夹爪，完成冲压件从一个模具工位到下一个工位的精准移送，850毫米的行程刚好覆盖常见的多工位级进模的工位间距范围，不需要额外加长模组就能满足移送距离要求。另外在光伏组件的排版工位，这款模组也可以用来驱动吸盘架完成电池片的长距离移送，底部驱动的结构不会在模组端部形成突出的电机结构，能让多组模组并排紧密安装，缩小整台排版设备的整体占地面积。设计过程中针对同步带传动的回程间隙问题，特意在滑台与皮带的夹紧位置做了微调结构，安装时可以通过调整夹紧块的位置预紧皮带，把反向传动间隙控制在0.1毫米以内，满足大部分中高精度移送场景的精度要求。模组的侧面预留了传感器安装槽，用户可以根据实际工位的行程需求，随意调整原点、正负极限光电开关的安装位置，不需要额外加工传感器安装支架，适配不同的行程限位需求。滑台的负载能力方面，水平安装状态下可以承载15公斤以内的负载，运行速度最高可以达到每秒1.5米，完全能匹配冲压生产线、3C装配线的常规节拍要求，不会因为模组运行速度慢拖慢整线生产效率。不同于丝杆传动的长行程模组，同步带传动的结构在850毫米行程下不需要考虑丝杆的临界转速问题，高速运行时不会出现丝杆抖动的情况，长期运行的稳定性更好，维护频率也更低，只需要定期给导轨加注润滑脂就能保证长期运行精度。
