错流式细胞循环换气换热结构设计

这套错流式换热换气结构，最初是针对密闭空间新风余热回收场景做的方案迭代，核心要解决的是进排气交叉污染、换热效率与风阻平衡的工程矛盾，在商用新风系统、工业工位通风、密闭设备舱换气这类场景里，这类结构的选型合理性直接决定整套通风系统的能耗表现。

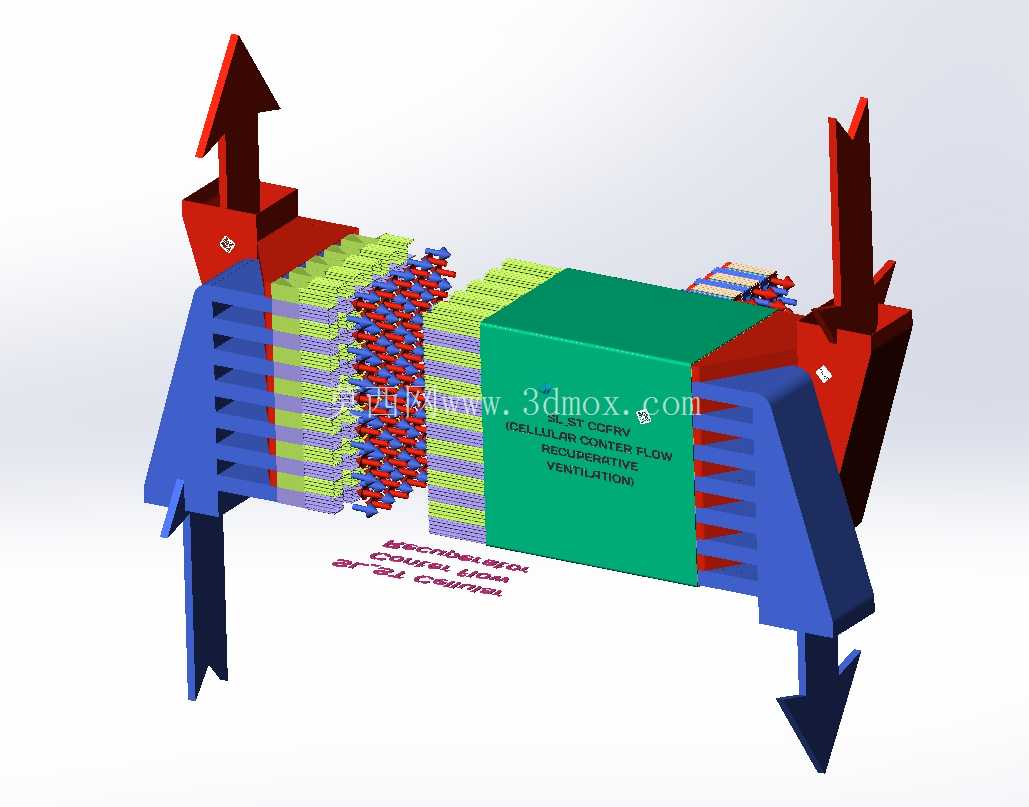

从实际功能逻辑来看，结构两端的红色导流段分别对应污风排出与新风送入的接口，箭头标识直接明确了介质流向：室内携带余热的污浊空气从一侧接口进入，经过中间核心换热芯体时将热量传递给换热隔板，另一侧从室外引入的新鲜空气反向流经芯体，吸收隔板留存的热量后送入室内，整个过程中两股气流完全被隔板分隔，不会出现交叉混风，既完成了室内外空气的置换，又回收了排风中的大部分热量，避免冬季采暖、夏季制冷工况下通风造成的能量损耗。

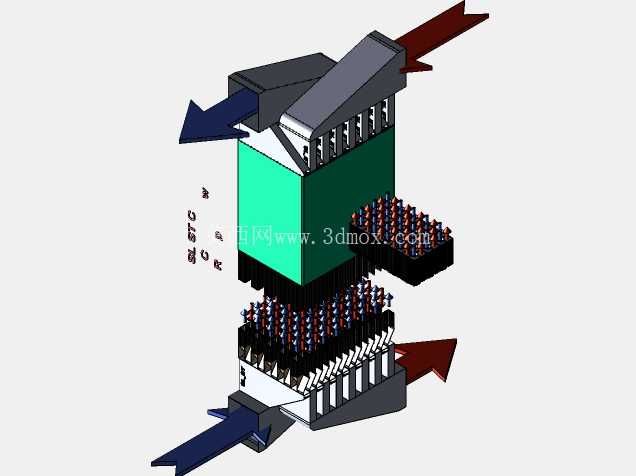

核心换热段采用分层堆叠的板翅式结构思路，绿色封板围合的区域是换热芯体的安装腔体，内部交替排布的金属板层间设置了扰流结构，也就是图中红蓝相间的点阵式凸起，这些结构不是随意添加的装饰：一方面可以在薄板堆叠时形成均匀的气流通道，避免板材受压变形造成通道堵死，另一方面可以打破气流在通道内的层流边界层，让气流在通道内形成微尺度扰动，提升换热效率，同时还能作为支撑结构提升整组芯体的结构强度，承受通风过程中的风压载荷。两侧蓝色的导流结构做了渐扩式的流道设计，从接口端到芯体端流道截面逐步扩大，目的是让气流进入芯体时能够均匀分布到每一层换热通道，避免出现边缘区域气流流速过低、中心区域流速过高的偏流问题，偏流问题会直接导致换热芯体的有效换热面积打折扣，还会造成局部风阻异常升高，增加风机的负载功耗。

做结构设计的时候，最先要敲定的是安装边界尺寸，这类芯体的接口尺寸需要匹配对应风量的通风管道，常规适配1000m³/h风量的机型，进出风口的通径控制在150-200mm区间，芯体整体的截面尺寸根据换热效率要求调整，要保证换热面的迎风面风速控制在2m/s以内，风速过高会导致风阻陡增，还会带动薄板产生振动噪音，风速过低则会造成设备体积不必要的增大，浪费安装空间。安装时需要注意芯体的水平度，尤其是带冷凝水排出的工况，要预留千分之三的坡度，让换热过程中产生的冷凝水能够顺着导流板流向集水槽排出，避免积水在芯体内部滋生细菌、或者冬季结冰堵塞通道。

结构的分层设计也考虑了后期维护的需求，芯体模块可以顺着导流段的导向槽整体抽出，不需要拆解整套通风管路，就能完成芯体表面的灰尘清理，长期使用后换热板表面积灰会大幅降低换热效率，可抽拉的结构能把维护工作量降到最低。两端的导流段和芯体腔体之间采用卡扣式密封结构，密封件选用耐温的橡胶材质，保证两股气流在接口位置不会出现串风，尤其是在有压差的工况下，密封结构的压紧量需要控制在1.5-2mm，压紧量不够会漏风，压紧量过大则会造成装配困难，后期拆卸维护时容易损坏密封件。

在流道设计阶段，还需要平衡换热效率和容尘能力的矛盾，通道间隙如果做的太小，换热效率会提升，但灰尘很容易堵塞通道，缩短维护周期，通道间隙过大则换热效率下降，所以针对不同应用场景需要调整通道参数：普通民用新风场景通道间隙控制在2-3mm，工业含尘量较高的场景则需要把间隙加大到4-5mm，同时在进风端预留初效过滤器的安装位置，减少大颗粒灰尘进入芯体造成的堵塞。另外，换热板的表面处理也很关键，采用亲水涂层的铝箔作为换热基材，既能提升导热效率，又能让冷凝水在板表面形成均匀的水膜，顺着流道排出，不会形成水堵增加风阻。

这套结构在做三维建模的时候，需要重点关注堆叠层的对齐精度，每一层换热板的定位卡槽公差要控制在±0.1mm以内，否则堆叠完成后会出现层间错位，导致流道不均匀，影响气流分布。导流段的曲面过渡要做顺滑处理，避免出现直角突变的流道结构，直角位置会形成涡流区，产生额外的风阻和气动噪音，尤其是在高风速工况下，涡流产生的高频噪音会直接影响使用体验。整个结构的外壳板材选用镀锌钢板或者覆铝锌板，具备足够的抗腐蚀能力，适配不同温湿度的使用环境，在高腐蚀的特殊工业场景，还可以更换为不锈钢板材，提升结构的使用寿命。
