堆叠式管壳换热装置结构设计

在化工、能源、集中供热等厂区的工艺管廊布局中，经常会遇到换热单元预留安装空间不足的问题，常规卧式单筒管壳换热器往往需要沿管线方向预留数倍于筒体长度的抽芯检修空间，垂直方向的空间却常被闲置，这套堆叠布置的管壳换热结构，正是针对这类紧凑安装场景做的结构优化。从实际落地的工况来看，这类结构常被用在中小型化工装置的余热回收段、暖通系统的汽水换热单元，或是船舶动力舱这类对占地边界有严格限制的场景，两个换热筒体垂直堆叠布置，能把水平方向的安装占地压缩近40%，同时不需要额外改动主工艺管线的走向，适配现有管廊的接口高度。

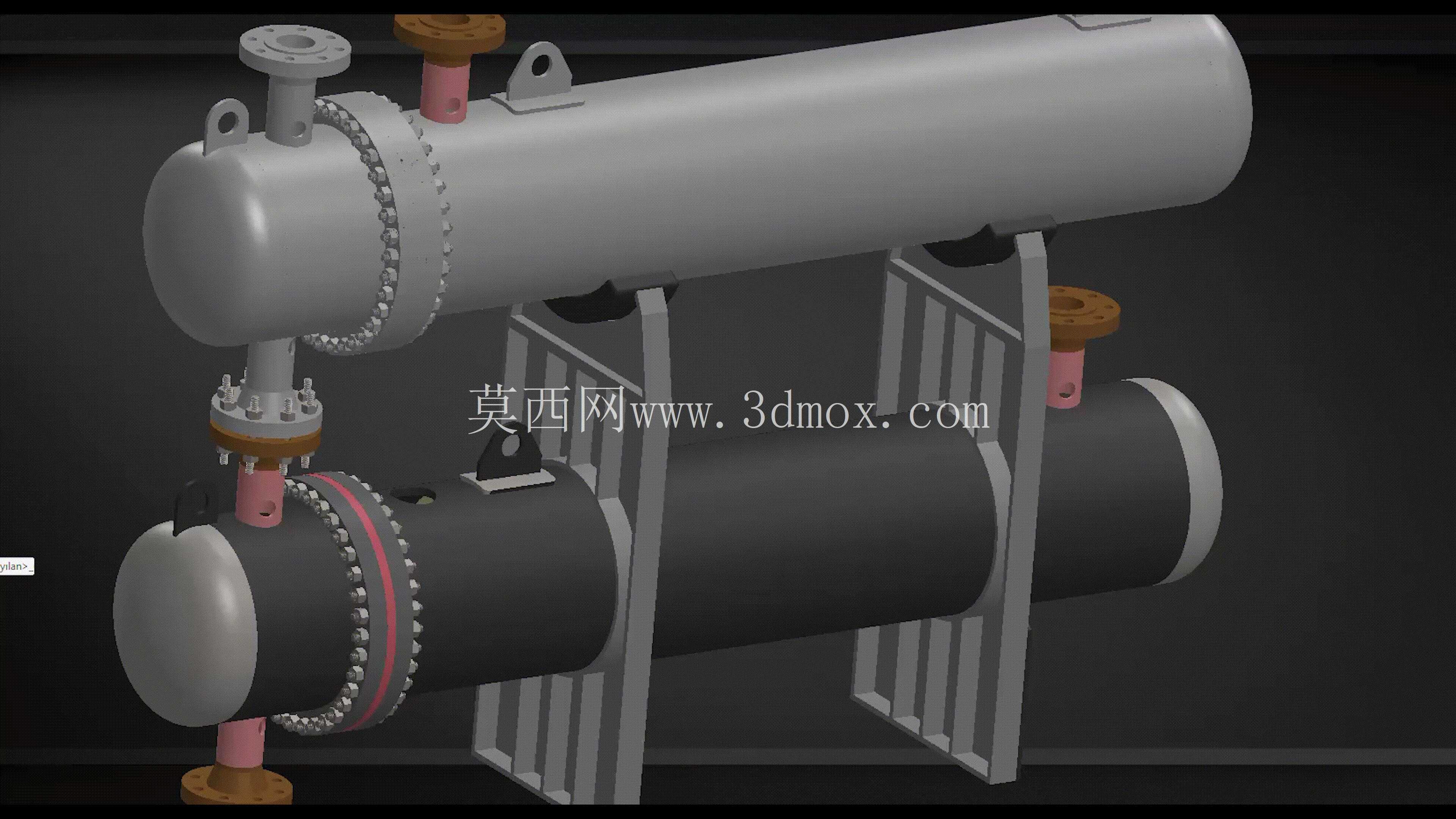

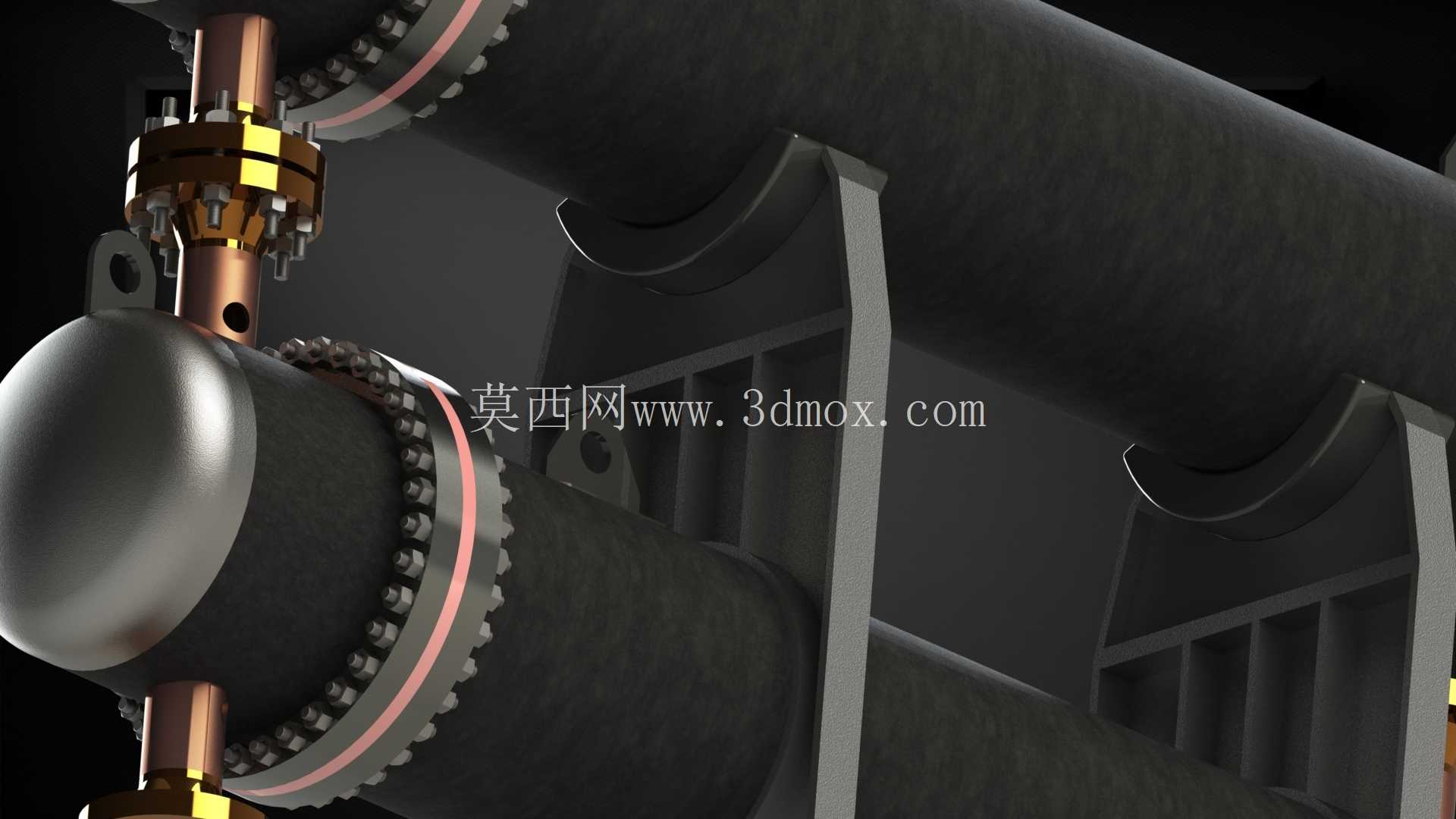

整套结构的核心设计逻辑，是在不改变管壳换热器基本传热原理的前提下，通过上下筒体的刚性支撑框架实现载荷的有序传递：下方筒体直接通过鞍式支座固定在安装基础上，上方筒体的全部载荷通过定制的型钢支撑钢架传递到下筒体的加强圈位置，支撑钢架的受力点特意避开了下筒体的管板、法兰密封面等应力敏感区域，所有支撑筋板都做了倒角过渡，避免局部应力集中造成筒体变形。上下两个换热单元既可以串联运行，实现冷热流体的梯级换热，提升整体传热温差利用率；也可以通过进出口管嘴的阀门切换实现并联运行，满足大流量工况下的换热需求，管嘴位置的排布特意做了错位设计，避免上下管路安装时出现操作空间干涉，法兰连接的结构也让单个单元的检修拆卸不需要挪动整套装置，只需要拆开对应位置的法兰螺栓就能抽出管束做清理或更换。

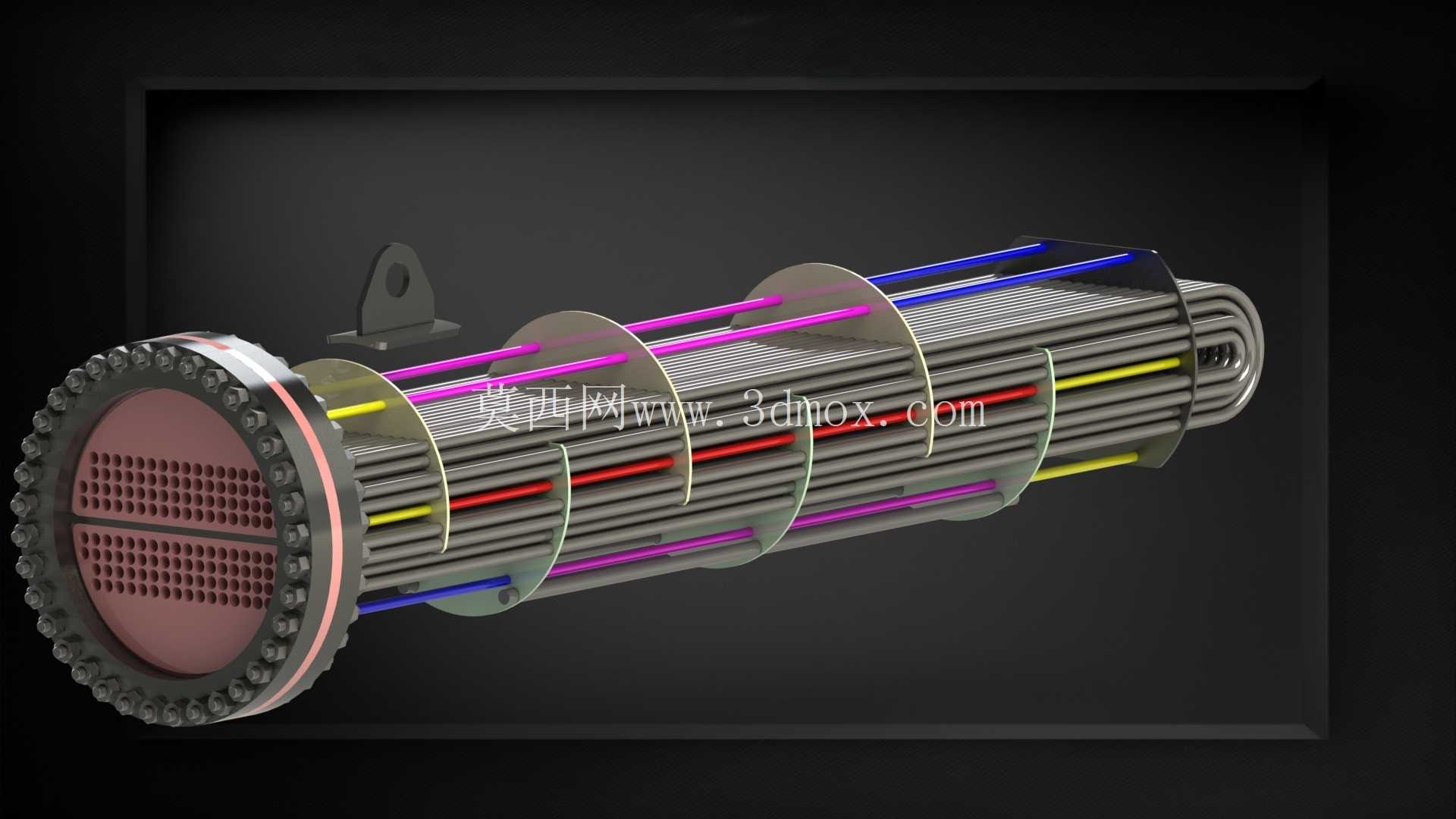

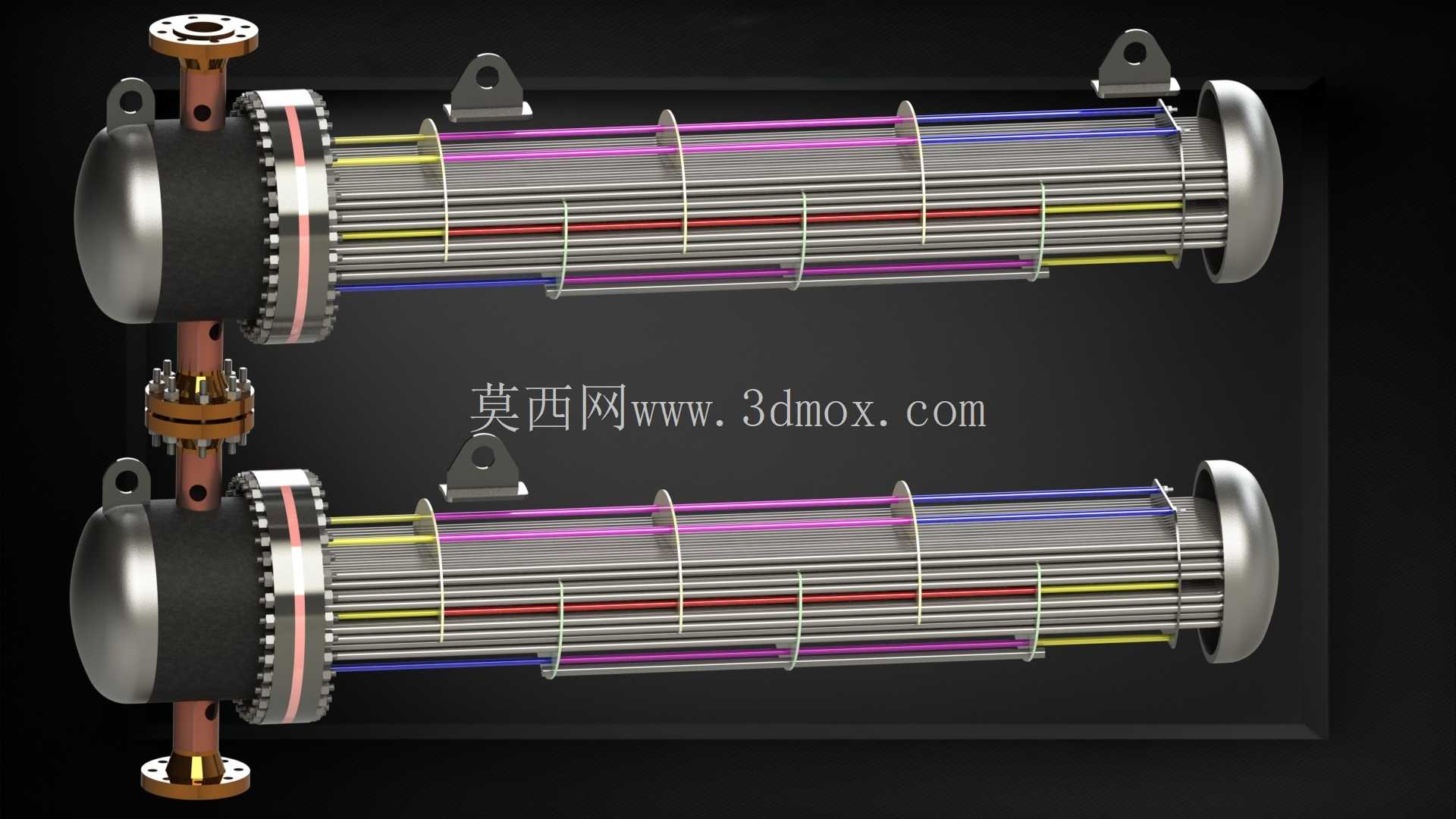

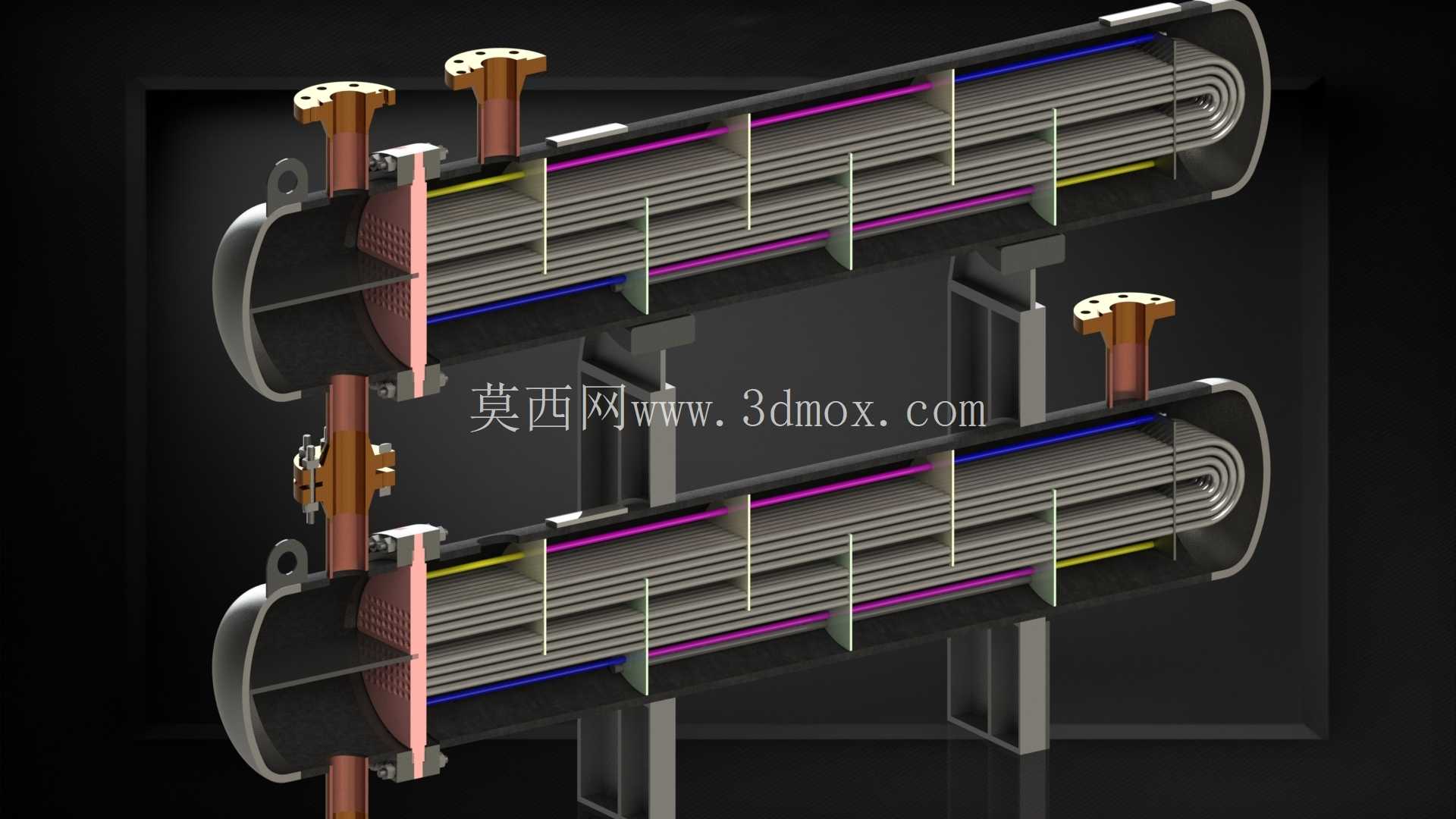

管束的排布做了流道优化，折流板的间距根据上下筒体的不同安装姿态做了调整，上方筒体的折流板间距适当缩小，抵消垂直布置时壳程流体重力分布不均对换热效率的影响，让壳程流体在管间保持稳定的湍流状态，尽可能提升单位换热面积的传热系数。所有流体接口都采用标准法兰连接，法兰密封面的凸台尺寸、螺栓孔排布都匹配对应压力等级的行业标准，现场安装时不需要额外做接口适配，管嘴的伸出长度预留了保温层安装空间，后续做设备外保温时不会遮挡法兰螺栓的操作位置。

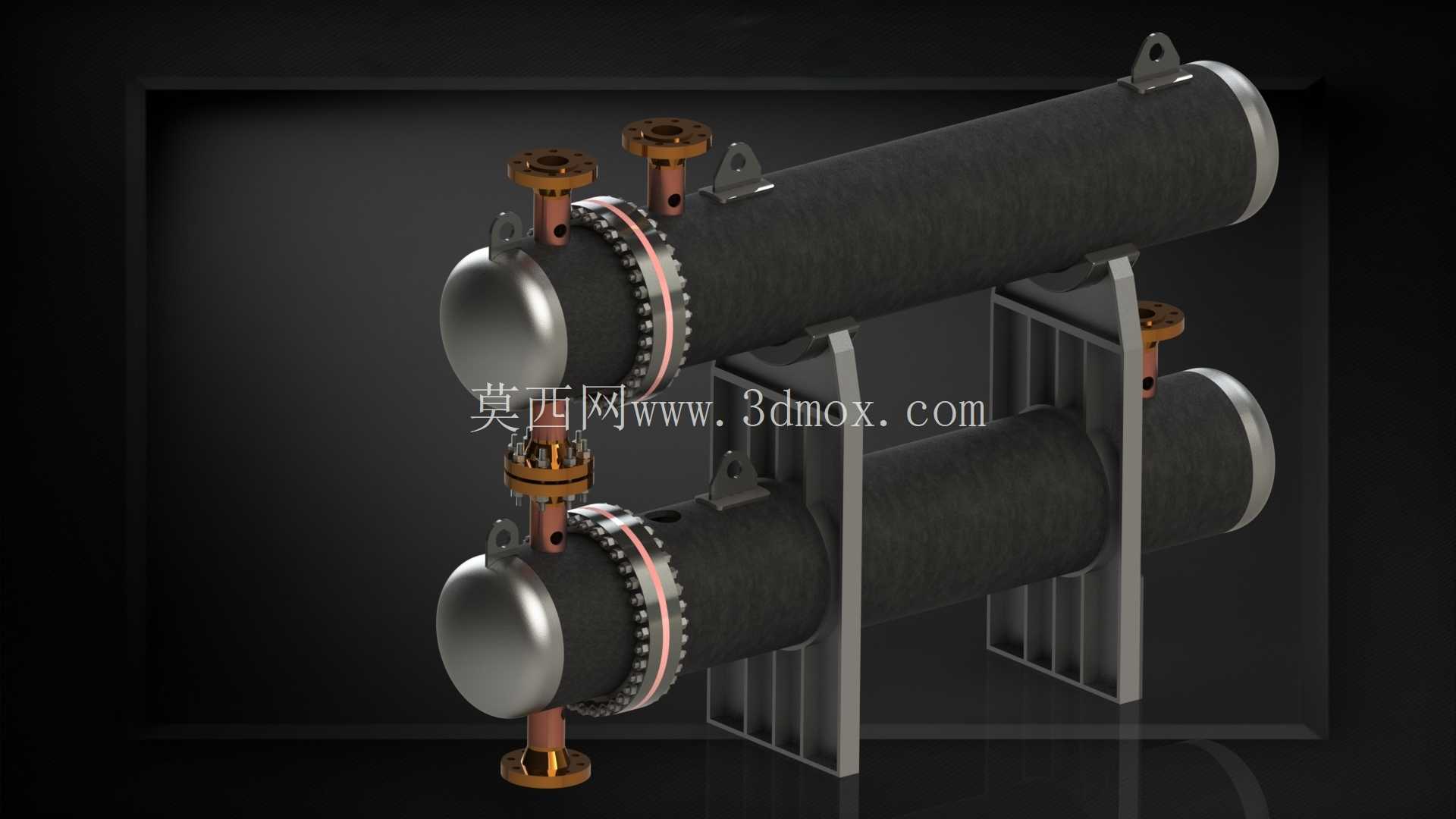

从安装边界来看，整套装置的水平方向最大外轮廓是支撑钢架的侧边尺寸，垂直方向的总高度是上下筒体直径、支撑钢架高度、顶部管嘴伸出长度的总和，安装基础只需要匹配下方鞍式支座的地脚螺栓孔位即可，不需要为上方筒体额外做基础固定。装置顶部设置了吊耳结构，现场吊装时可以直接通过吊耳起吊上方筒体，完成堆叠组装，不需要制作额外的吊装工装。上下筒体之间的支撑钢架预留了足够的操作间隙，日常巡检时可以方便地检查上下法兰的密封面是否有泄漏，也能方便地操作管路上的阀门。

在结构细节处理上，筒体的焊缝位置都避开了支撑钢架的贴合面，避免焊缝凸起造成支撑面贴合不实，所有与筒体焊接的支撑件都在焊接位置做了补强板，减少焊接变形对筒体圆度的影响。管箱的封头采用标准椭圆形封头，承压能力均匀，管板与筒体的连接采用焊接加胀接的复合结构，避免不同温度工况下热胀冷缩造成的接口泄漏。整套结构在建模时充分考虑了实际加工、安装、运维的全流程需求，没有出现理想化的无法落地的结构设计，所有配合尺寸都留足了加工公差余量，法兰螺栓的安装空间都经过干涉校验，实际装配时不会出现扳手无法操作的问题。
