工业用立式冷凝器支撑结构三维设计

项目分类:换热器 发布时间:2026-07-29 ID:1204353
  • 工业用立式冷凝器支撑结构三维设计
  • 工业用立式冷凝器支撑结构三维设计

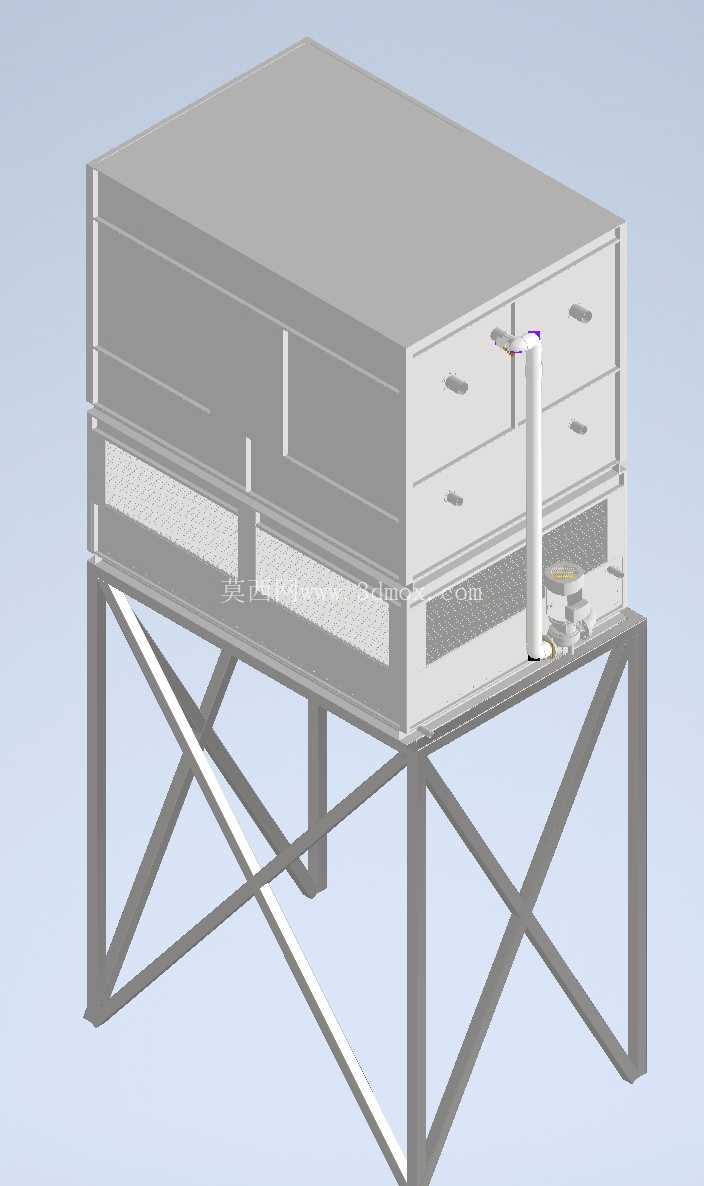

做换热设备结构设计快八年,经手的冷凝器三维方案少说也有四十多套,这次的立式冷凝单元结构,是去年给南方一家商用制冷配套厂做的适配机型,当时客户要求适配现有车间的架空管路布局,不能占用地面通行空间,还要兼顾后期检修的操作空间,前前后后改了三版支架结构才最终定版。先从实际应用场景说,这类带高位支架的冷凝器,大多用在中小型冷链仓储的室外机组、工业冷水机组的室外换热段,还有部分化工车间的溶剂冷凝回收工位——之所以做架空设计,核心是要避开地面的积水、积尘,同时让冷凝水的排放管路可以靠重力自流,不用额外增设排水泵,也能减少地面杂物被风机吸入换热芯体的概率,之前做过落地式的机型,客户现场用了半年就因为地面落叶堵了换热翅片,换热效率掉了近三成,后来改架空结构才解决这个问题。再说到设备的实际用途,这个单元核心是完成制冷回路里的高压气态冷媒冷凝过程,高温高压的冷媒从上部管路进入芯体,和横向流过翅片的空气完成热交换,冷凝成高压液态后从下部集液管流出,进入后续的节流部件;侧面伸出的立式管路组件,是预留的检修阀与压力检测接口,后期运维的时候不用拆设备外壳,就能直接接表测系统压力,或者抽真空加注冷媒,这个接口的位置我们特意调整了三次,一开始放在设备背面,后来发现现场靠墙安装的话根本没法操作,改到侧面之后还要避开支架斜撑的操作干涉,最终定在距离支架立柱120mm的位置,普通的扳手操作空间刚好留够。说到功能特性,这个结构的芯体部分采用分层抽屉式的模组设计,上下两层换热芯体都是独立可抽拉的结构,每个芯体模块都带独立的拉手结构,后期如果某一段芯体出现漏点或者翅片堵塞,不用把整个冷凝器拆下来,只需要松开对应的管路快接,就能把单块芯体抽出来维修或者更换,比传统的整体焊接式芯体维护效率高了不止一倍;支架部分采用的是型材焊接的桁架结构,斜撑的角度我们算过很多次,45度交叉斜撑的抗风载能力最强,毕竟室外安装的设备要扛住沿海地区的台风载荷,之前做过30度斜撑的方案,有限元分析的时候在12级风载下支架的形变量超过了2mm,会拉扯上部的管路接口造成漏点,改成45度交叉撑之后,相同载荷下形变量控制在0.3mm以内,完全满足管路密封的形变要求。再讲设计思路,一开始客户给的输入条件是换热面积要满足90kW的制冷量,安装位置是车间外墙的架空平台,平台的承重梁间距是1200mm,所以我们把设备的底部安装脚的间距直接定成1180mm,刚好卡在承重梁的上方,不用额外做过渡安装架;设备的整体高度控制在1800mm,其中支架高度是800mm,上部芯体部分高度1000mm,这个高度是结合现场的管路标高来的,客户现场的冷媒主管道标高是1600mm,设备上部的接口高度刚好是1580mm,接管路的时候不用做上下弯折的弯头,减少管路阻力。外形尺寸和安装边界这块,我们当时卡得特别细,设备的主体宽度是1400mm,深度是1000mm,左右两侧预留的检修空间要求不小于600mm,尤其是带检修阀的那一侧,预留空间要到800mm,方便操作人员站着操作阀门;底部的安装脚是10mm厚的钢板折弯件,每个安装脚开两个18mm的安装孔,配M16的膨胀螺栓固定在基础平台上,安装的时候要保证设备的水平度误差不超过千分之二,不然冷凝液在集液管里会出现积液,影响冷媒的循环效率。还有个细节,芯体下部的接水盘,我们做了5度的倾斜角度,排水口设在接水盘的最低角,冷凝水可以完全排净,不会在盘里积水滋生藻类,之前有个项目接水盘做平了,夏天积水发臭,客户投诉了好几次,后来所有的冷凝设备接水盘都强制做倾斜坡度。另外,设备外壳的钣金件都是采用冲压折弯成型,拼接处没有外露的焊点,做了喷塑处理,室外使用的话防腐寿命能到8年以上,拉手的位置做了内凹式设计,不会突出设备外表面,避免安装的时候磕碰旁边的管路。
