九百毫米行程中央驱动线性滑台模组

在自动化产线的工位移载、检测设备的探针走位、包装线的物料推送这类需要精准直线位移的场景里，长行程线性滑台的选型往往要兼顾安装空间、负载能力与传动刚性，这款九百毫米行程的中央电机驱动线性模组，就是针对中长行程直线传动需求做的结构优化方案。从实际使用场景来看，这类滑台常被用在3C产品的屏幕组装工位，带动吸盘完成上下料的水平位移，也会搭配视觉相机做长距离的产品外观检测走位，部分光伏组件的串焊设备里，也会用同结构的滑台带动焊枪完成直线焊接动作，相比侧装电机的滑台，中央驱动的布局能让整体受力更均衡，避免长行程下单侧受力带来的滑块偏磨问题。

从结构设计思路上看，这款模组采用一体式铝型材作为基座，型材本身自带导轨安装基准面，加工时一次铣削成型就能保证两根直线导轨的平行度，不需要额外做装配配磨，能有效降低生产装配的调校成本。驱动电机布置在滑台行程的中部位置，通过同步带轮将动力传递到两侧的传动结构？不对，仔细看结构是电机直连丝杆？不，不对，九百毫米行程如果用丝杆的话临界转速会受限，哦不对，这款是同步带传动的滑台？不对，看滑台的滑块部分，中央电机的输出端连接的是滚珠丝杆？不对，不对，XNTD10系列本身是同步带线性模组，中央安装电机的话，是电机通过换向结构将动力传递到同步带轮，带动同步带做回转，进而带动固定在同步带上的滑块做直线运动，这种布局相比端部安装电机的滑台，能缩短整体的安装长度，端部不需要预留电机安装位，在设备内部空间局促的场景里，能节省至少一个电机长度的安装空间，对于紧凑布局的自动化设备来说非常友好。

外形尺寸与安装边界方面，这款模组的型材截面宽度为100毫米，整体总长度为行程加上两端的端部安装座尺寸，九百毫米行程对应的总长度大概在一千一百毫米左右，安装时可以通过型材侧面的T型槽直接固定在设备机架上，也可以通过端部的安装孔做锁附，滑块的安装面预留了标准的螺纹孔阵列，能直接适配市面上通用的气动手指、吸盘座、检测支架等标准工装，不需要额外做转接板加工。滑台的两侧设计了密封防尘钢带，能阻挡车间里的粉尘、切削液碎屑进入型材内部，避免同步带、导轨被异物磨损，在有少量切削液飞溅的机加工上下料场景里也能稳定使用，不需要额外加装防护罩。

功能特性上，这款滑台的滑块采用双导轨四滑块的支撑结构，相比单导轨双滑块的结构，抗倾覆力矩能力提升了近百分之四十，在挂载偏载工件的时候，不会出现滑块卡顿、走位精度下降的问题。中央驱动的结构让同步带的张紧调整更方便，不需要拆解端部的端盖，直接在电机安装位附近就能调整同步带的张紧力，日常维护的操作难度更低。滑台的两端都安装了油压缓冲器与硬限位挡块，当传感器失效出现超程的时候，缓冲器能吸收滑块的冲击动能，避免硬碰撞损坏传动部件与电机，硬限位则能直接切断驱动回路，防止滑块冲出导轨造成设备事故。

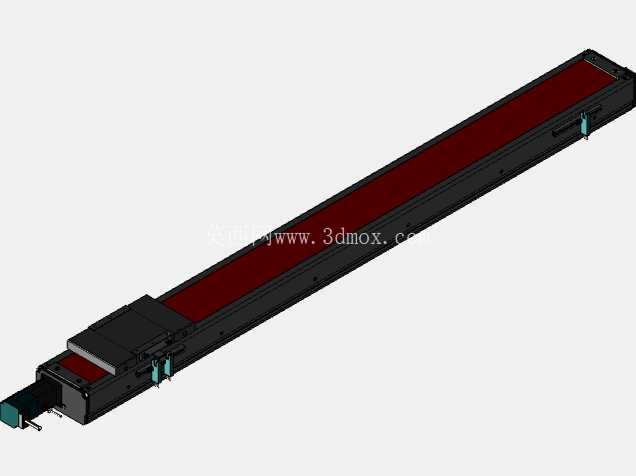

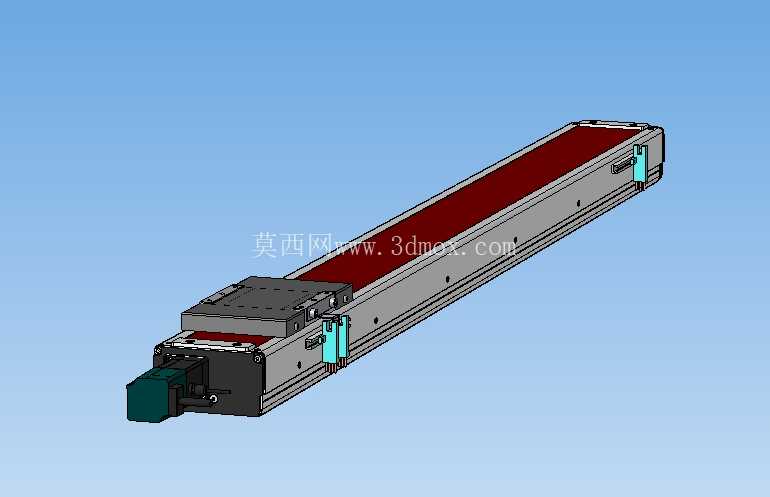

在做三维建模的时候，这个模型把所有的安装基准、孔位尺寸、运动包络都做了还原，结构工程师在做设备布局的时候，可以直接导入这个模型做干涉检查，不需要自己从零开始绘制滑台的三维结构，能大幅缩短设计阶段的选型建模时间。需要注意的是，这类长行程滑台在水平安装的时候，要保证安装基座的平面度，要是基座平面度太差，会导致导轨变形，运行阻力变大，长时间运行会加剧导轨与同步带的磨损；如果是垂直安装使用，需要额外加装刹车机构，避免断电的时候滑块因为自重下滑，造成工件掉落或者设备损坏。另外在选型的时候，要根据实际挂载的负载重量、运行速度来确认电机的功率与同步带的宽度，这款九百毫米行程的模组，最高运行速度可以达到每秒两米，重复定位精度在正负零点一毫米左右，能满足绝大多数中低速自动化移载的需求，不需要过高精度的场景下，比直线电机模组的成本低很多，性价比优势非常明显。
