适配DIN导轨安装的可编程逻辑控制器外壳

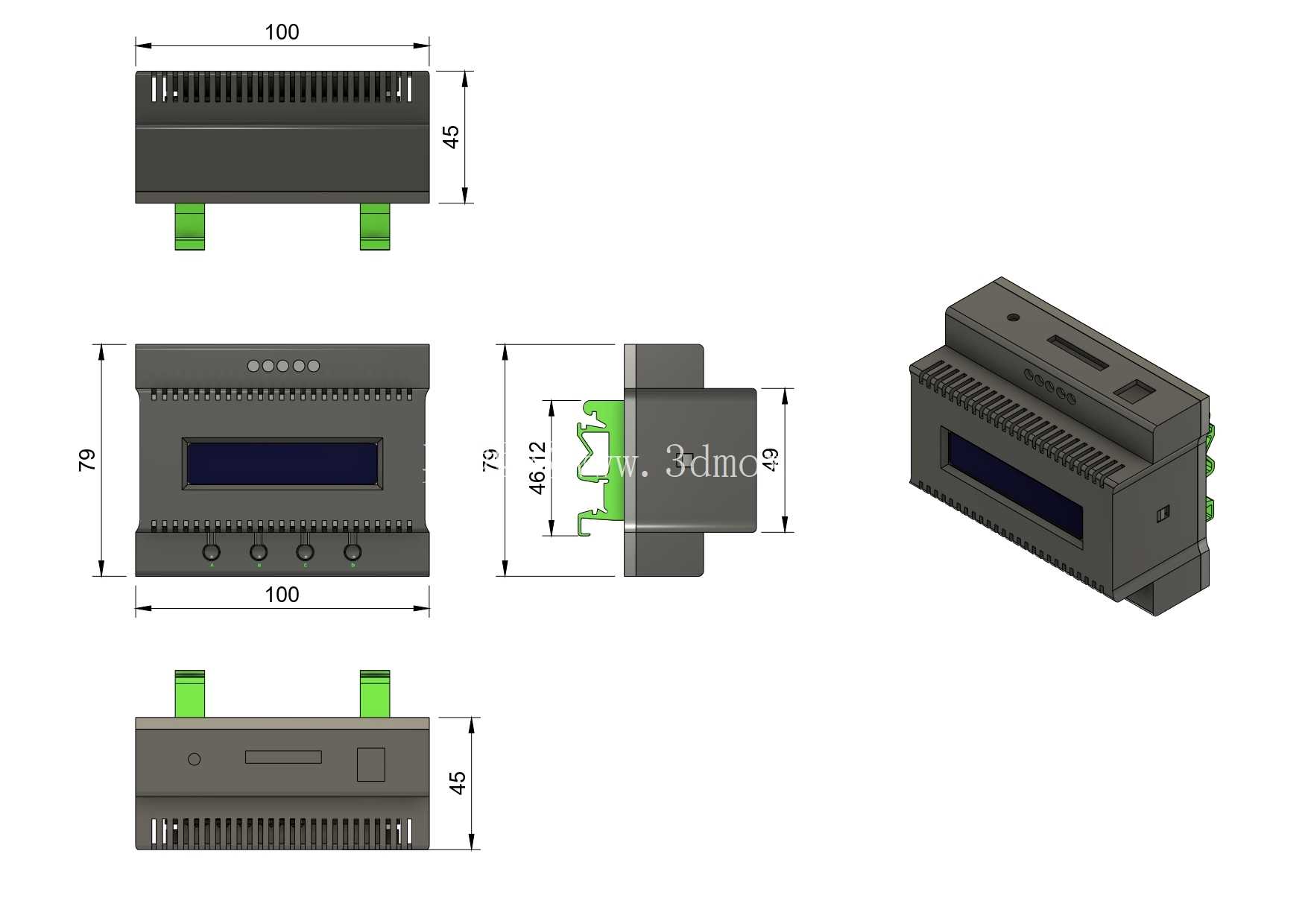

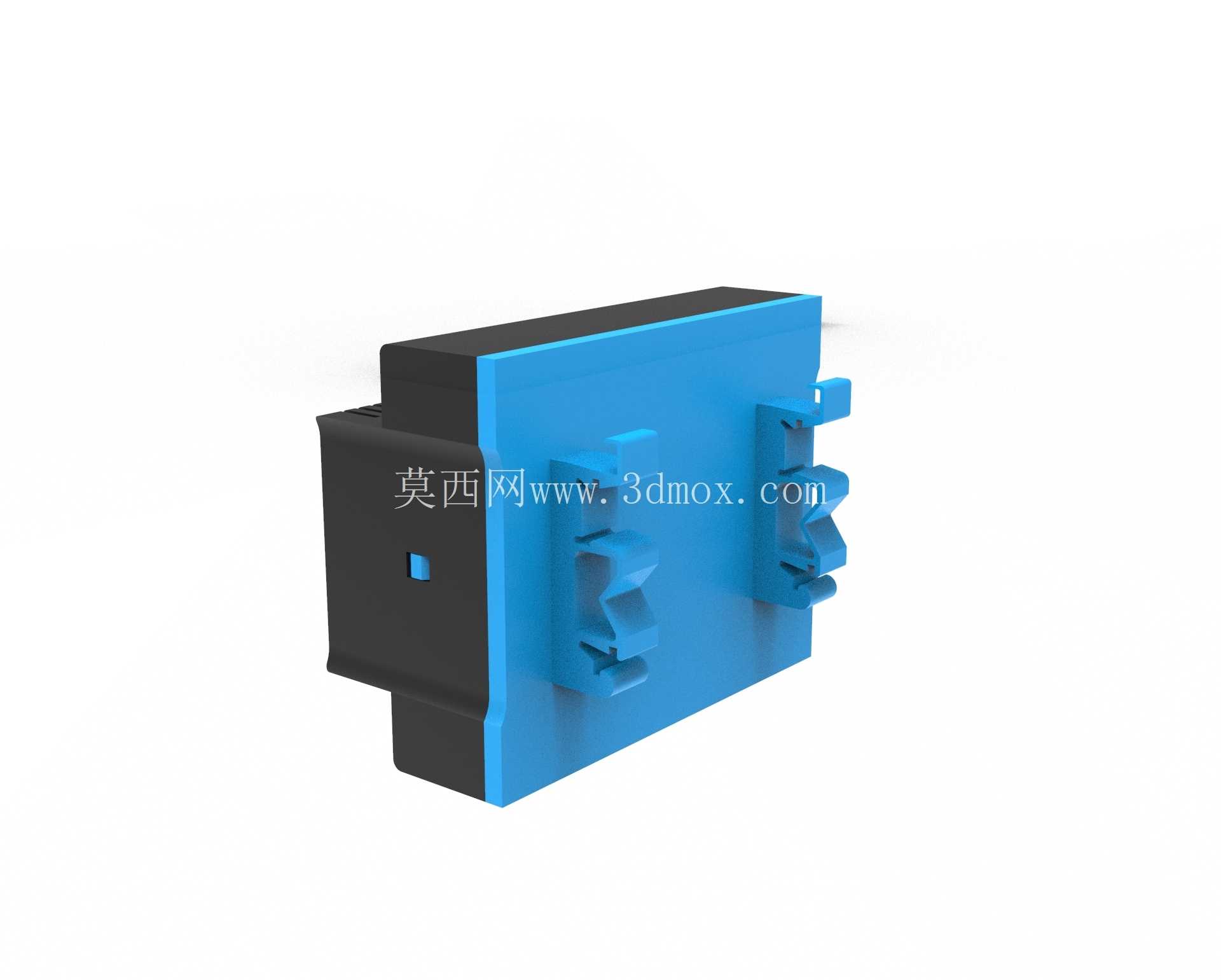

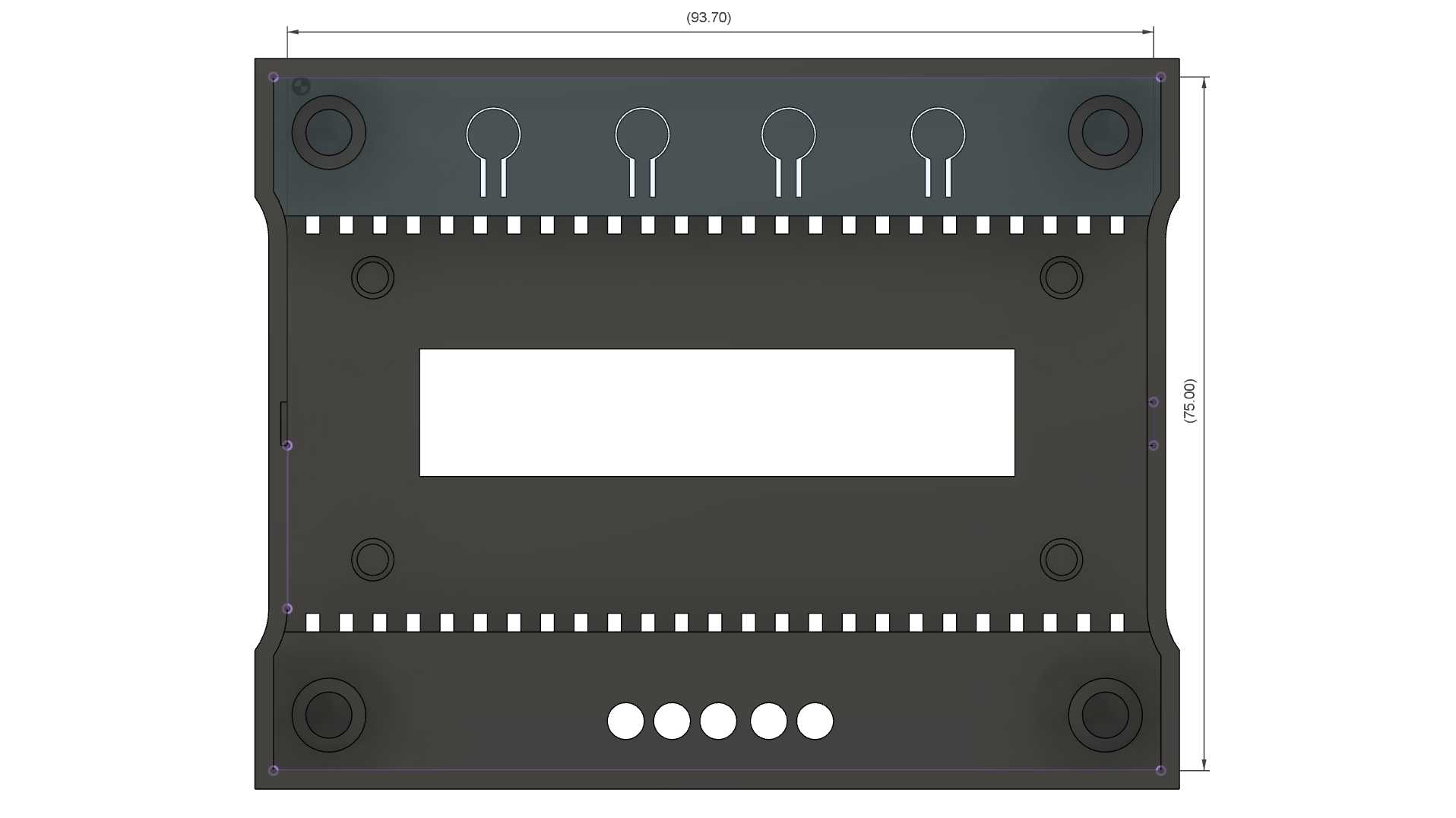

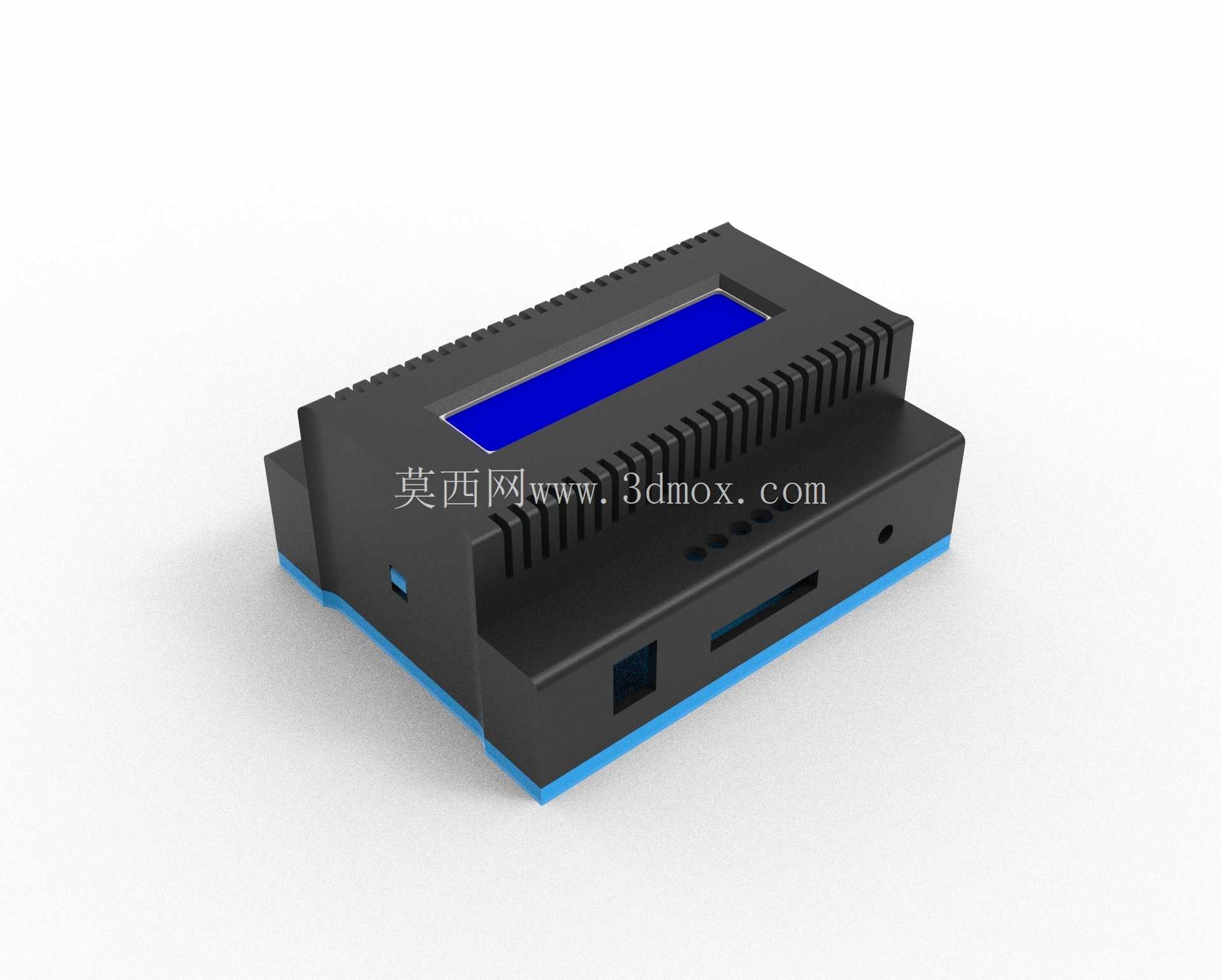

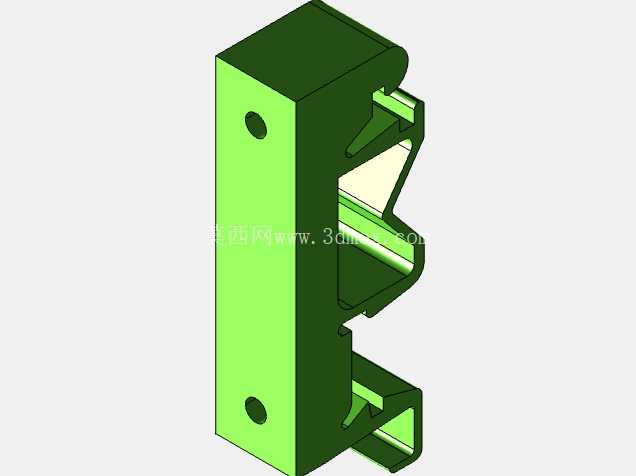

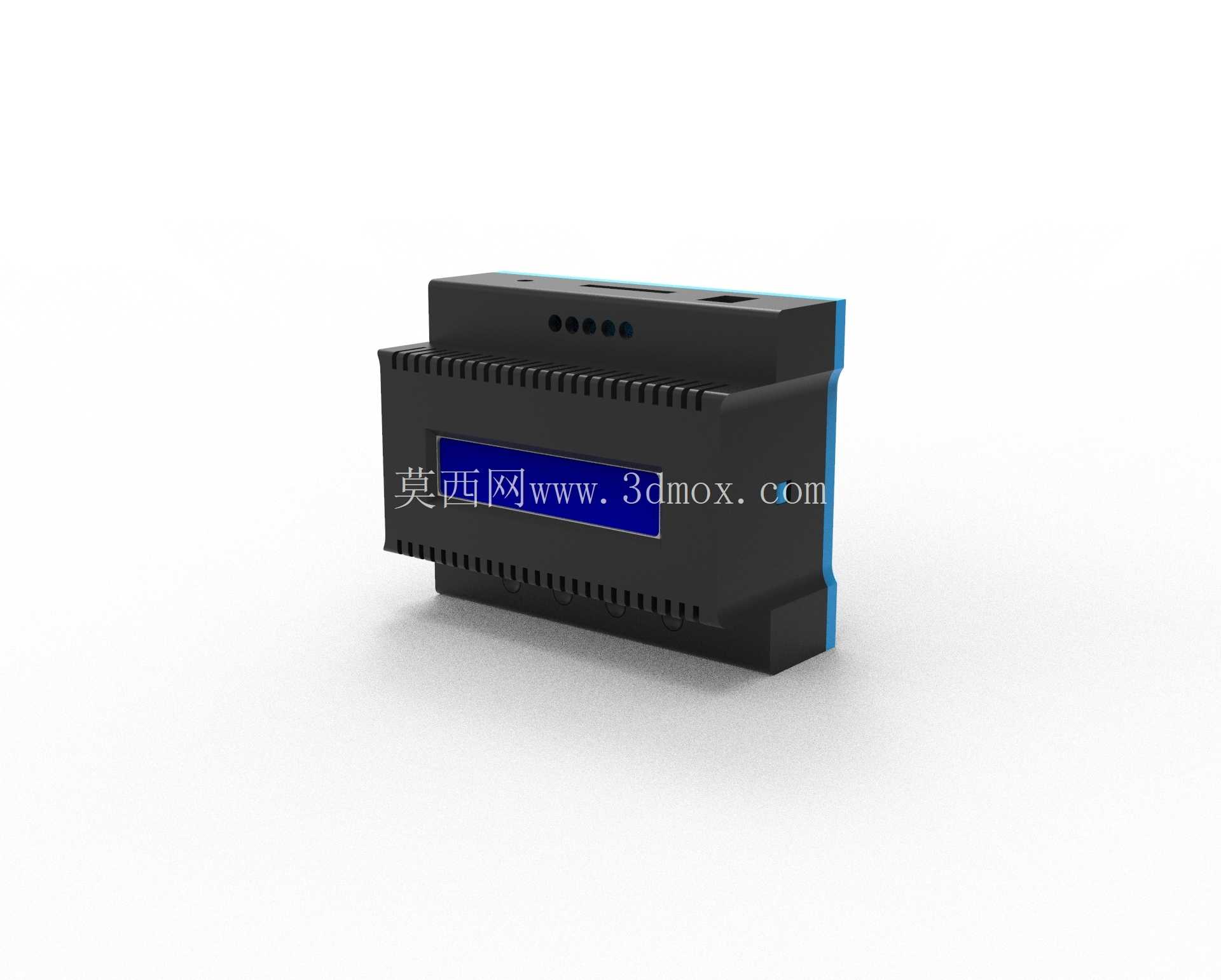

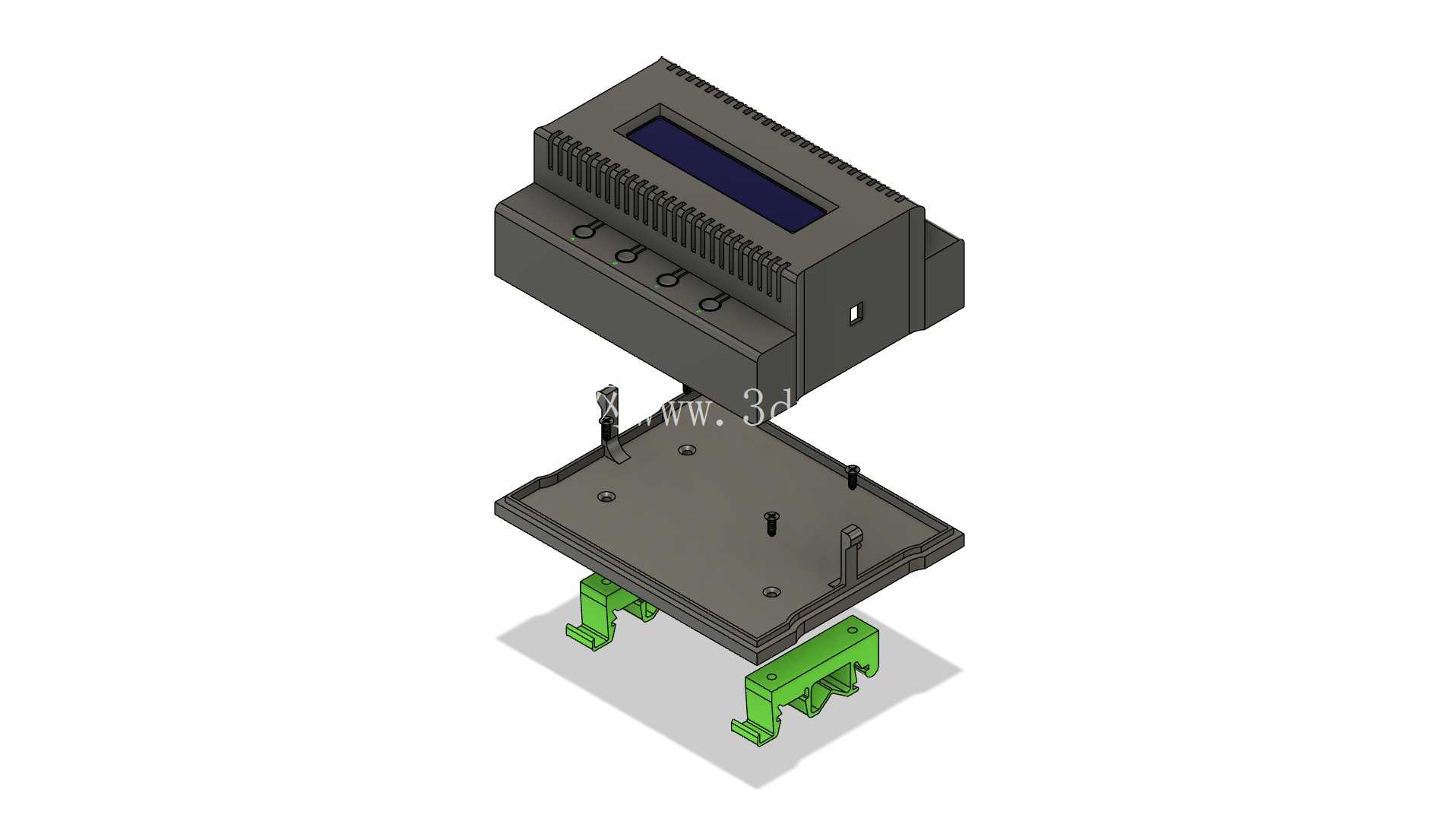

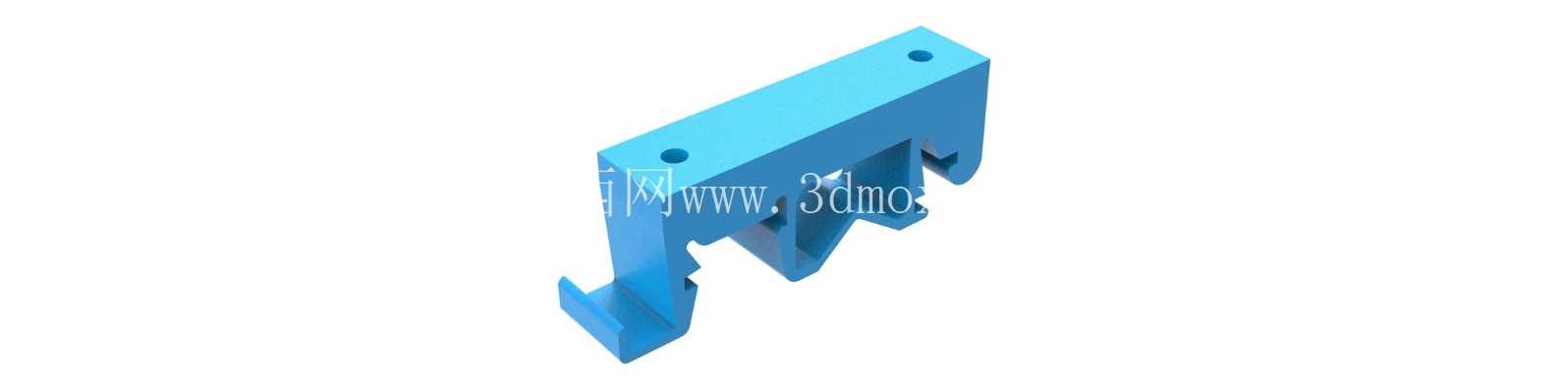

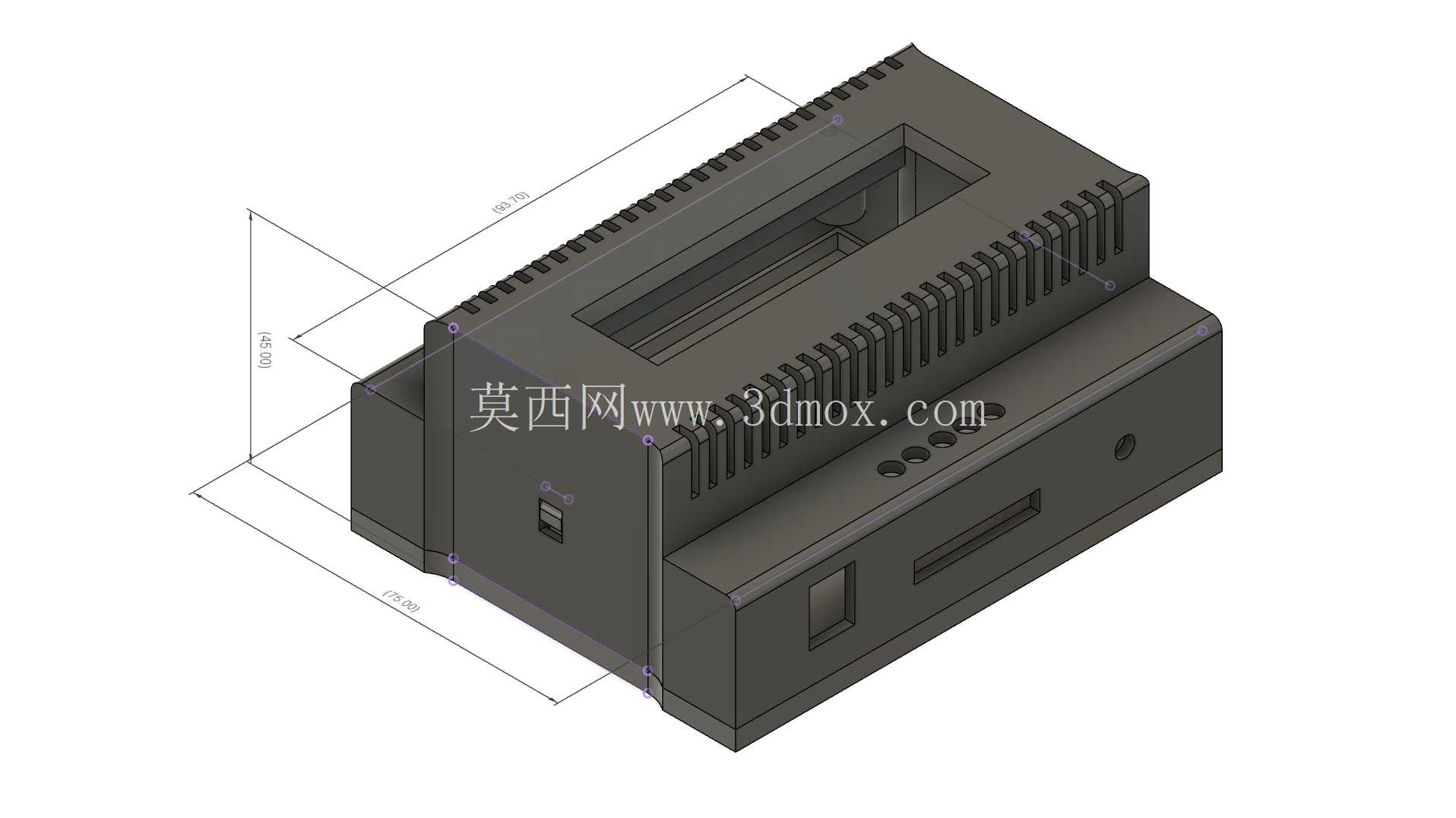

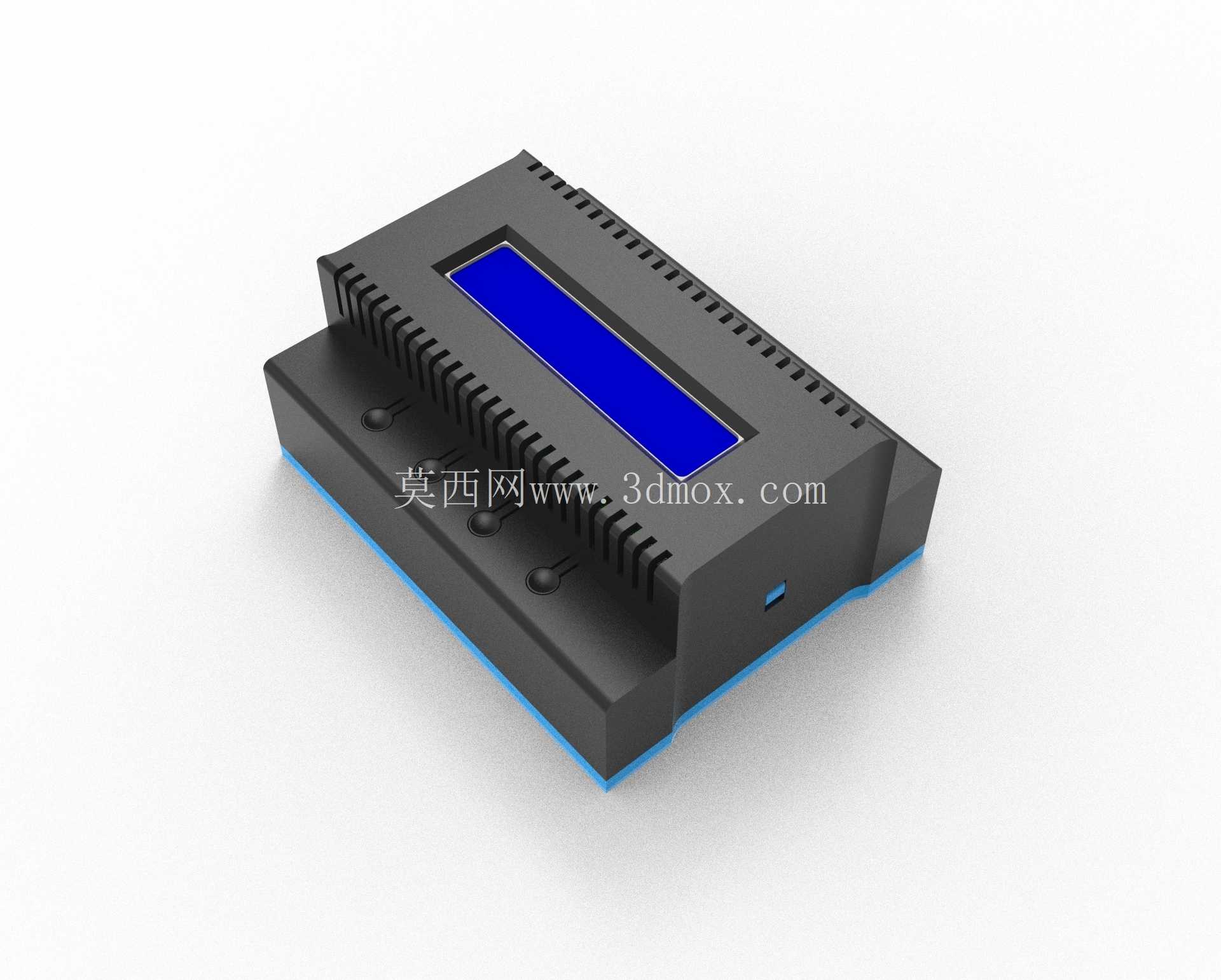

在工业自动化现场的电气柜布局作业中，PLC作为核心控制单元，其外壳的适配性直接影响柜内布线效率、设备运维便捷性与长期运行稳定性，这款专为可编程逻辑控制器开发的电子外壳，正是针对工业电气安装场景的实际痛点完成的结构设计。从安装适配维度看，该外壳完全匹配25mm标准DIN导轨的安装尺寸，无需额外定制安装支架，可直接卡装在工业现场通用的电气安装导轨上，适配绝大多数工厂电控柜、设备侧控制箱的内部安装空间，卡装结构做了防松脱的卡扣设计，在设备存在持续振动的工况下，也不会出现壳体移位、脱落的问题，安装边界充分考虑了柜内相邻器件的安全间距，壳体两侧预留了足够的接线操作空间，不会出现接线时工具无法伸入、相邻端子干涉的情况。从功能集成角度，壳体正面预留了16x2规格的LCD显示屏安装窗口，窗口周边做了遮光凸台结构，可减少车间复杂光照环境下的屏幕反光问题，方便运维人员直接在本地查看设备运行参数、IO状态与故障代码，无需外接显示终端；显示屏下方排布了四个控制按钮的安装位，按钮孔位做了防水防尘的台阶设计，可适配常用的工业级轻触按钮，满足参数设置、手动调试、状态切换等本地操作需求。壳体内部的结构布局充分考虑了PLC核心板、电源模块、继电器模块的堆叠安装空间，预留了24V电源输入端子的安装位置，同时支持最多四个继电器的扩展安装，内部走线槽位做了分区设计，强电走线与弱电信号走线区域物理分隔，可减少电磁干扰对控制信号稳定性的影响；壳体侧面预留了通讯接口、扩展接口的开孔，可根据实际需求适配不同类型的接线端子、通讯插头，无需二次开孔加工。从结构防护设计来看，壳体上下两侧设计了密集的散热格栅，格栅的开孔角度做了防滴漏设计，既可以保证内部器件工作时的空气流通散热，避免长时间满负荷运行时内部积热导致元器件寿命缩短，又能防止上方滴落的冷凝水、灰尘直接进入壳体内部，适配工业车间多尘、存在温湿度波动的使用环境；壳体底部做了蓝色的绝缘衬垫安装槽，安装后衬垫可填充壳体与导轨之间的间隙，同时起到绝缘减震的作用，避免导轨与壳体金属部分接触导致的接地异常问题。在实际选型应用中，这款外壳可直接用于小型单机设备的控制单元封装，比如小型输送线的控制模块、单机工位的自动化改造控制单元、小型实验设备的控制核心封装，无需从零开始设计壳体结构，可大幅缩短非标控制设备的开发周期；壳体的安装尺寸经过精准校核，卡装到导轨后，上下方向的突出尺寸控制在合理范围内，不会遮挡柜内的走线槽，也不会与柜内的其他断路器、端子排等器件产生安装干涉，对于需要在现有电控柜内加装小型PLC控制单元的改造场景，该外壳的尺寸兼容性可大幅降低改造的施工难度，无需重新调整柜内原有器件的安装位置。壳体的拼接结构采用卡扣加螺丝的双重固定方式，日常维护时可快速拆开上盖进行内部模块的检修更换，拼接缝隙做了错位止口设计，可有效减少灰尘从拼接缝隙进入壳体内部，长期使用也能保证内部电路板的清洁度，降低积尘导致的短路故障概率。
