电子设备用带接线端子防护外壳结构

项目分类:变压器/电感器 发布时间:2025-01-13 ID:896991
  • 电子设备用带接线端子防护外壳结构
  • 电子设备用带接线端子防护外壳结构
  • 电子设备用带接线端子防护外壳结构
  • 电子设备用带接线端子防护外壳结构
  • 电子设备用带接线端子防护外壳结构
  • 电子设备用带接线端子防护外壳结构
  • 电子设备用带接线端子防护外壳结构
  • 电子设备用带接线端子防护外壳结构
  • 电子设备用带接线端子防护外壳结构
  • 电子设备用带接线端子防护外壳结构
  • 电子设备用带接线端子防护外壳结构

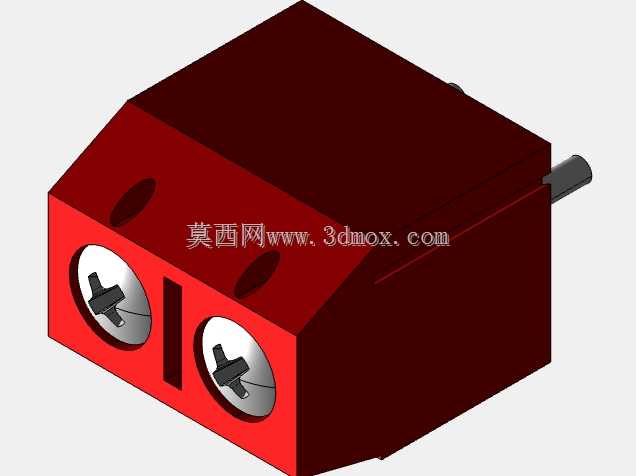

  在工业控制、小型传感节点、分布式IO模块这类电子设备的落地应用中,PCB板的防护壳体一直是容易被结构工程师忽略的细节,很多项目在功能验证阶段直接采用裸板搭试,等到现场部署阶段才发现,车间的金属粉尘、凝露、布线时的拉扯磕碰,很容易造成板上焊点脱落、引脚短路、敏感元件损坏。这款电子外壳的设计,正是针对这类小尺寸板载控制模块的现场防护需求开发,适配采用KF301接线端子作为对外接口的PCB板,从安装、接线、防护三个维度解决现场部署的实际痛点。

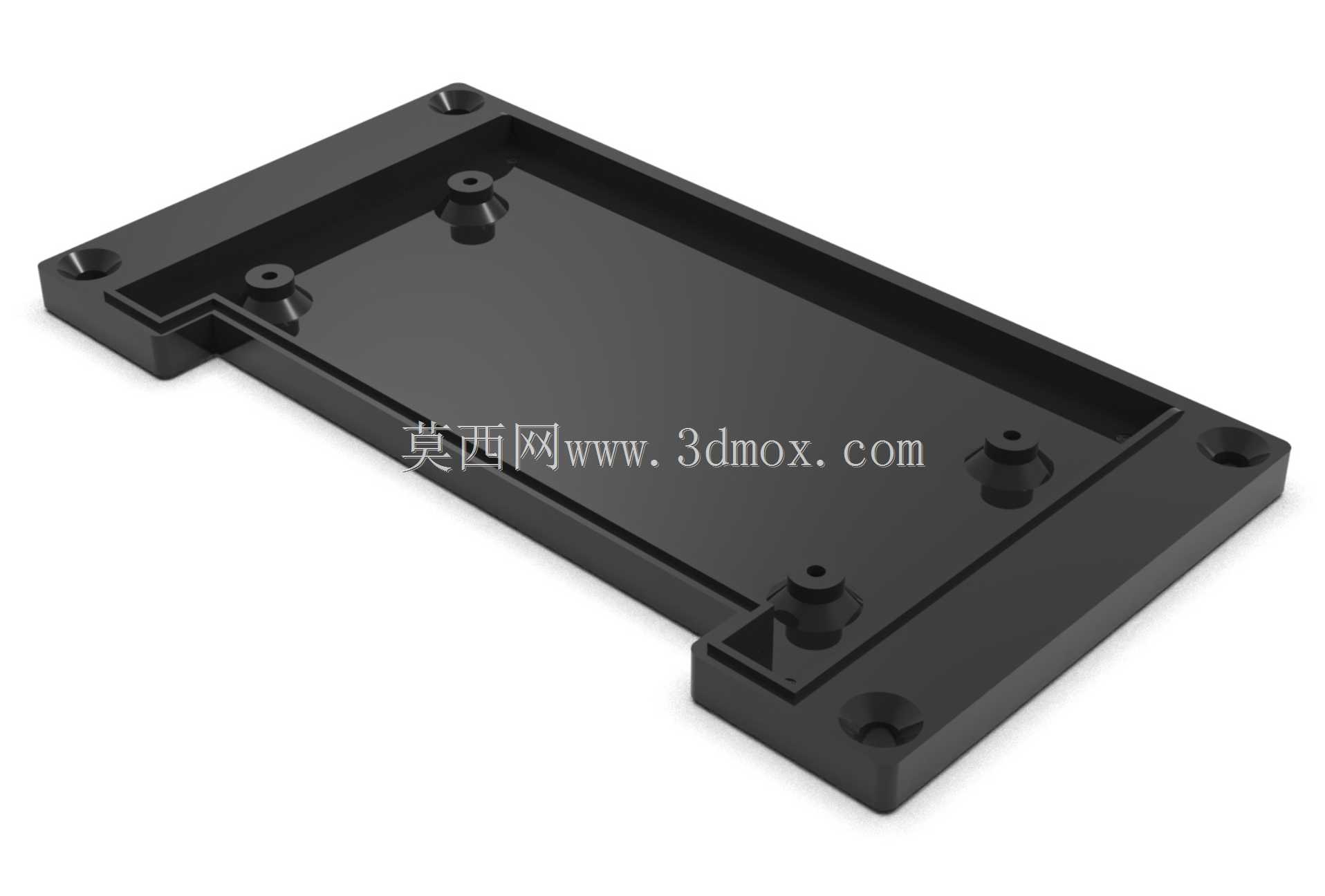

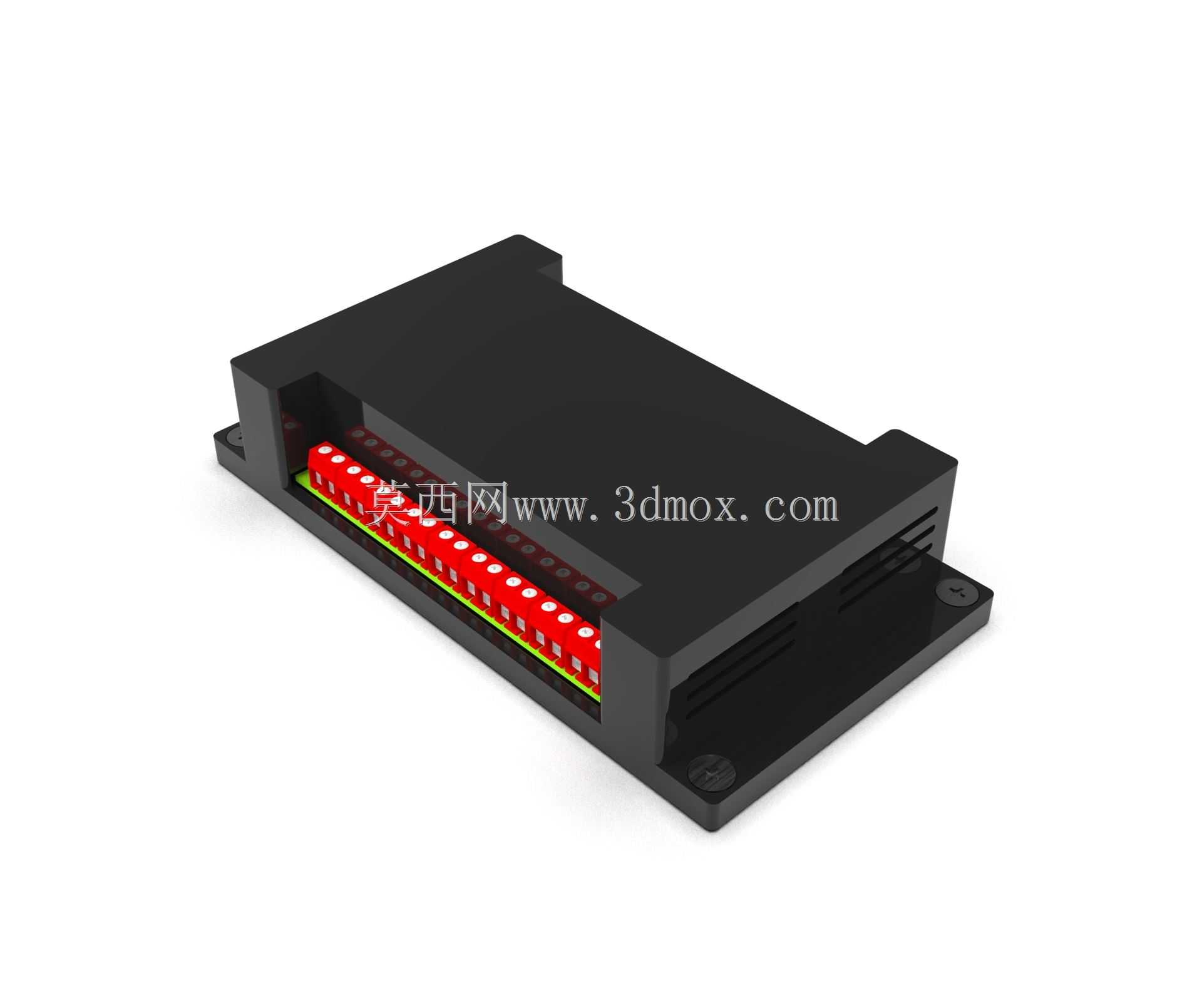

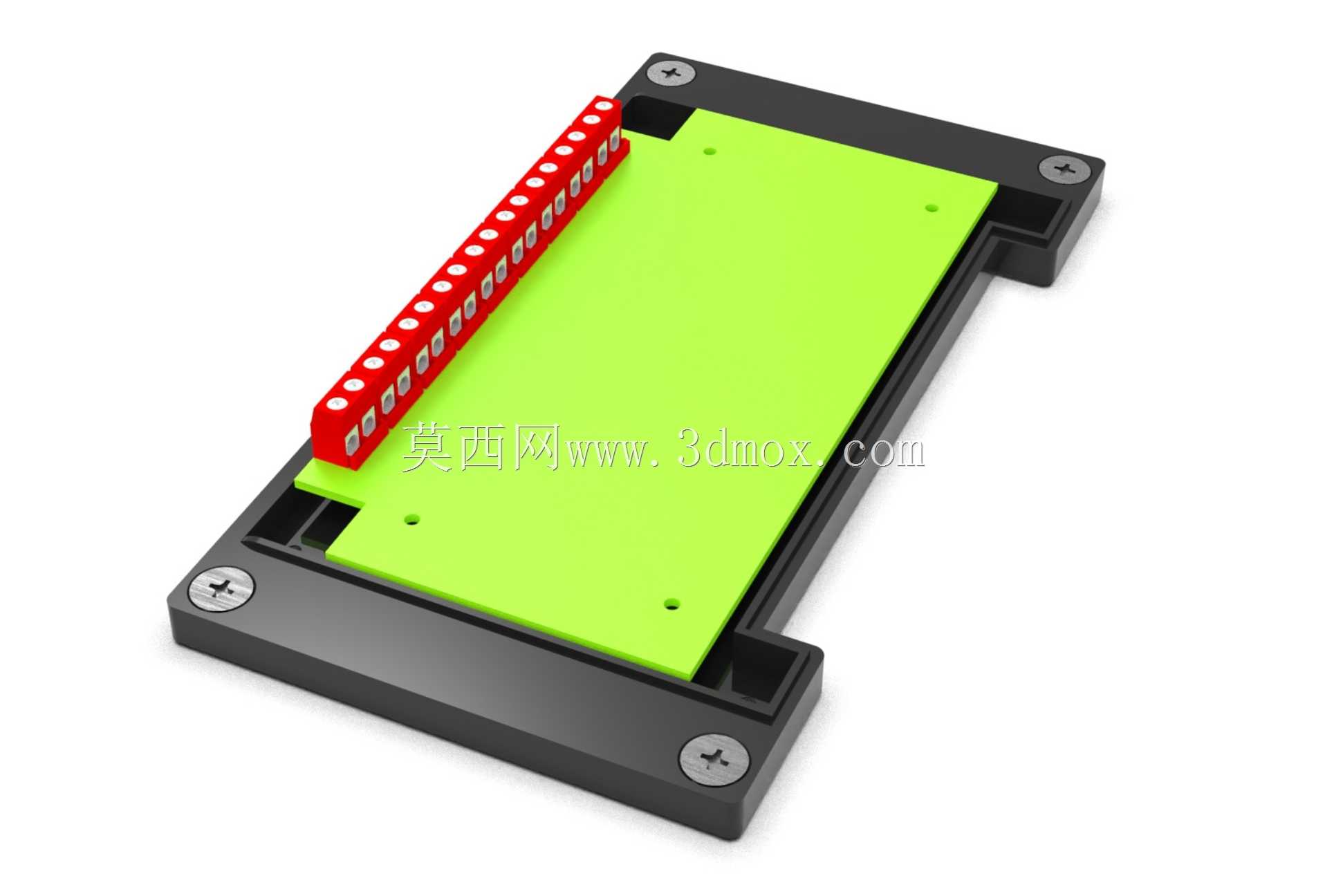

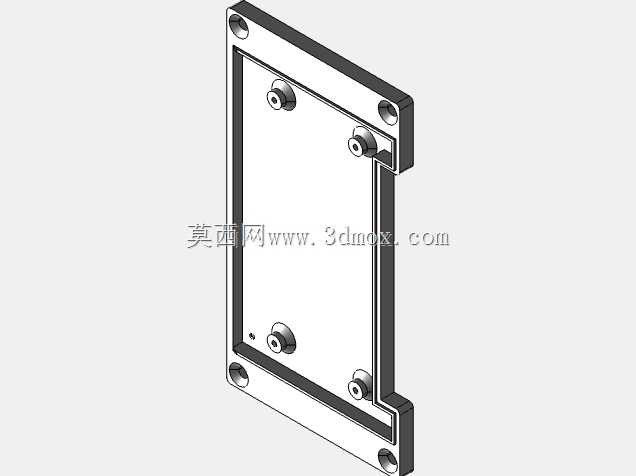

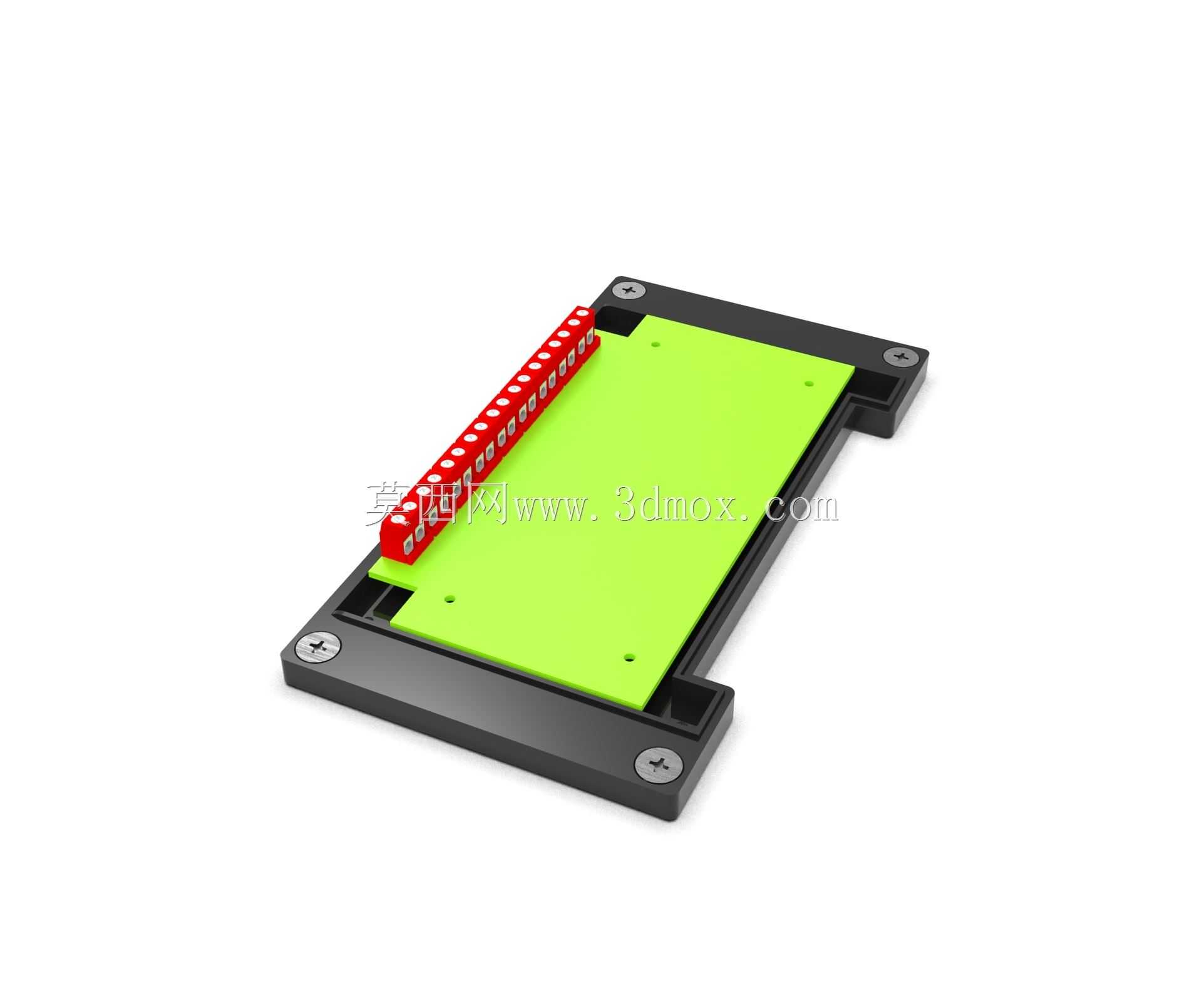

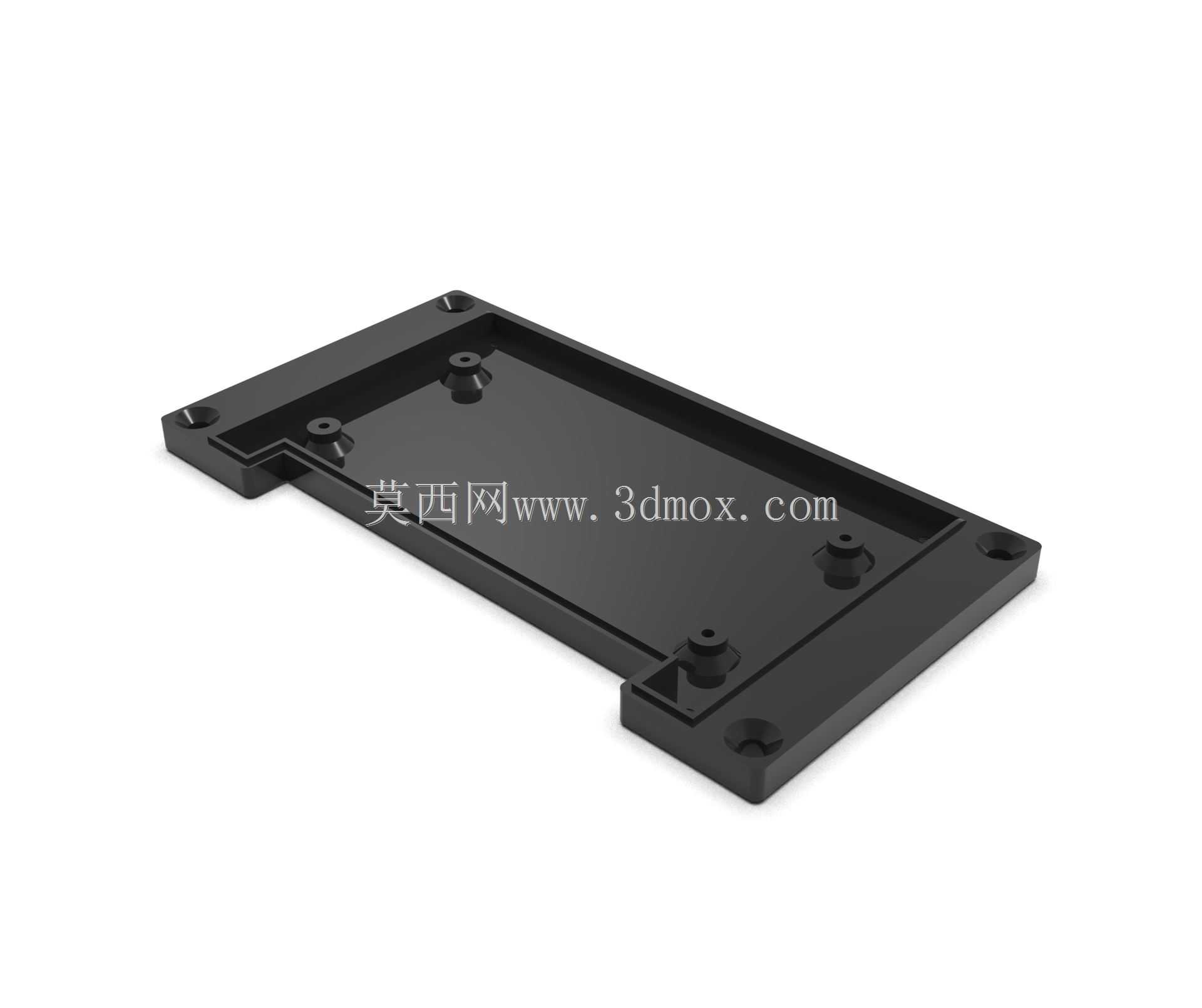

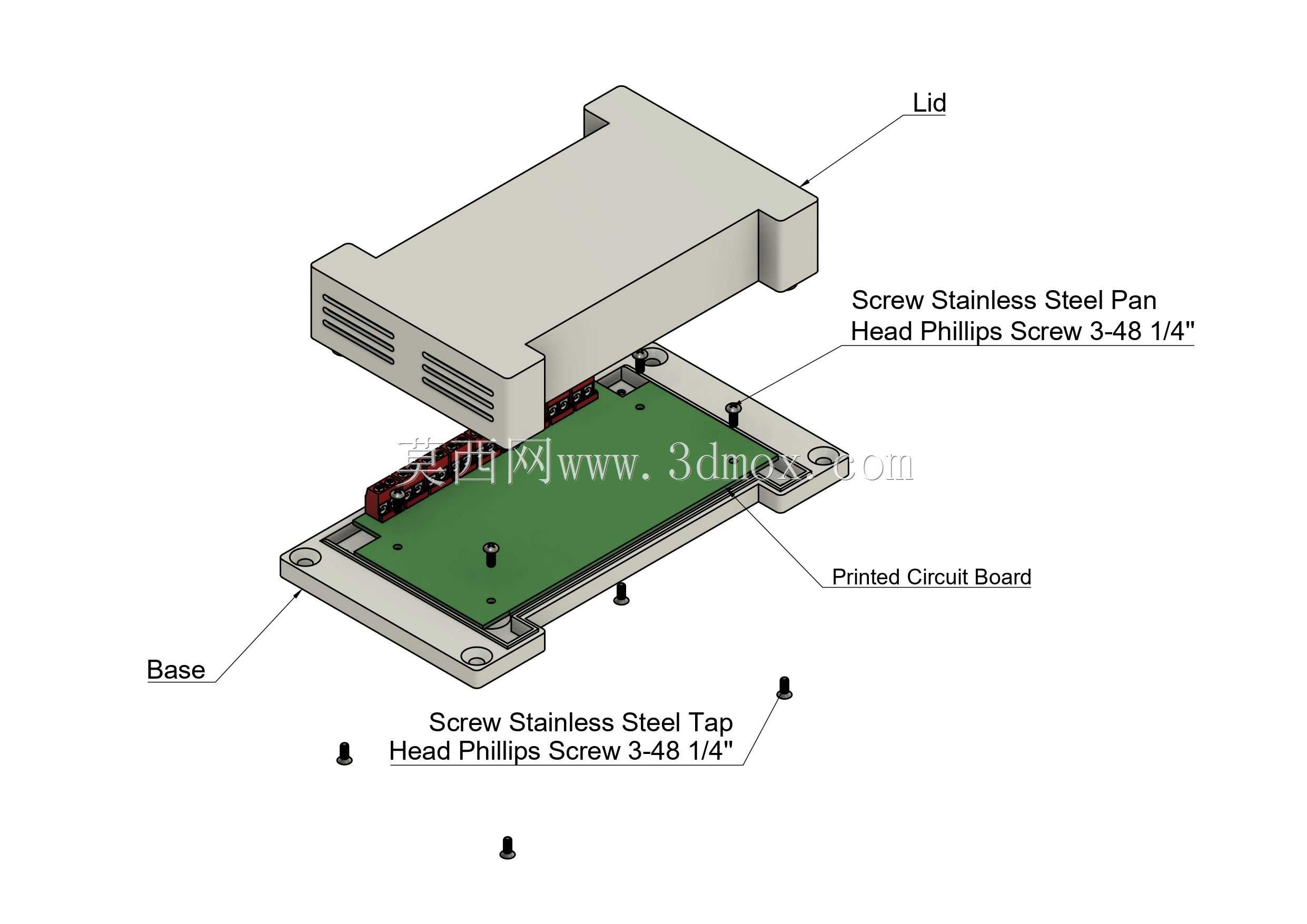

  从结构布局来看,壳体采用上下扣合的分体式设计,主体为黑色硬质绝缘材质,侧壁预留了对应接线端子的开口,安装时可以先将PCB板通过壳体内部的定位柱固定在下壳的安装位上,让板上焊接的KF301端子排正好对准侧壁的开口位置,再扣合上盖完成装配,不需要额外打胶或者复杂的紧固件连接,装配效率远高于传统的螺丝固定外壳。壳体底部预留了两个带安装孔的固定耳,安装孔的位置经过尺寸校核,既可以适配DIN导轨的卡扣安装,也可以直接用M3螺丝固定在设备内壁或者安装平板上,安装边界的容错空间充足,不需要在现场二次打孔调整。

  在实际使用场景中,这类外壳可以覆盖负载控制模块、传感器阅读器、小型信号采集终端这类设备的防护需求,壳体的侧壁预留了细密的散热格栅,既可以阻挡大尺寸的金属碎屑、灰尘直接落到PCB板上,又能保证板上功率元件工作时的热量可以自然散出,避免密闭壳体内部积热导致元件工作寿命缩短。接线端的开口尺寸刚好匹配KF301端子的接线高度,接线时不需要打开上盖,直接从外侧就可以将导线插入端子拧紧螺丝,后期维护排查线路时,也可以直接观察端子的接线状态,不用反复拆解壳体影响内部PCB的固定精度。

  设计过程中重点考虑了现场布线的受力问题,很多同类外壳的接线开口没有做限位处理,导线受到外力拉扯时,拉力会直接作用在PCB的端子焊点上,很容易造成焊盘脱落。这款外壳在接线开口的内侧做了压线限位结构,导线接入端子后,壳体的边缘可以承担一部分导线的拉扯力,避免外力直接传递到PCB焊点上,提升了现场布线的可靠性。壳体的边角都做了R角钝化处理,安装时不会划伤操作人员的手部,也不会刮破设备内部的其他连接线束。

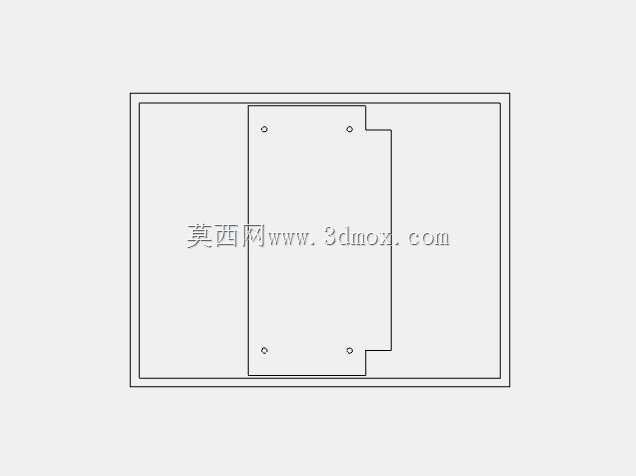

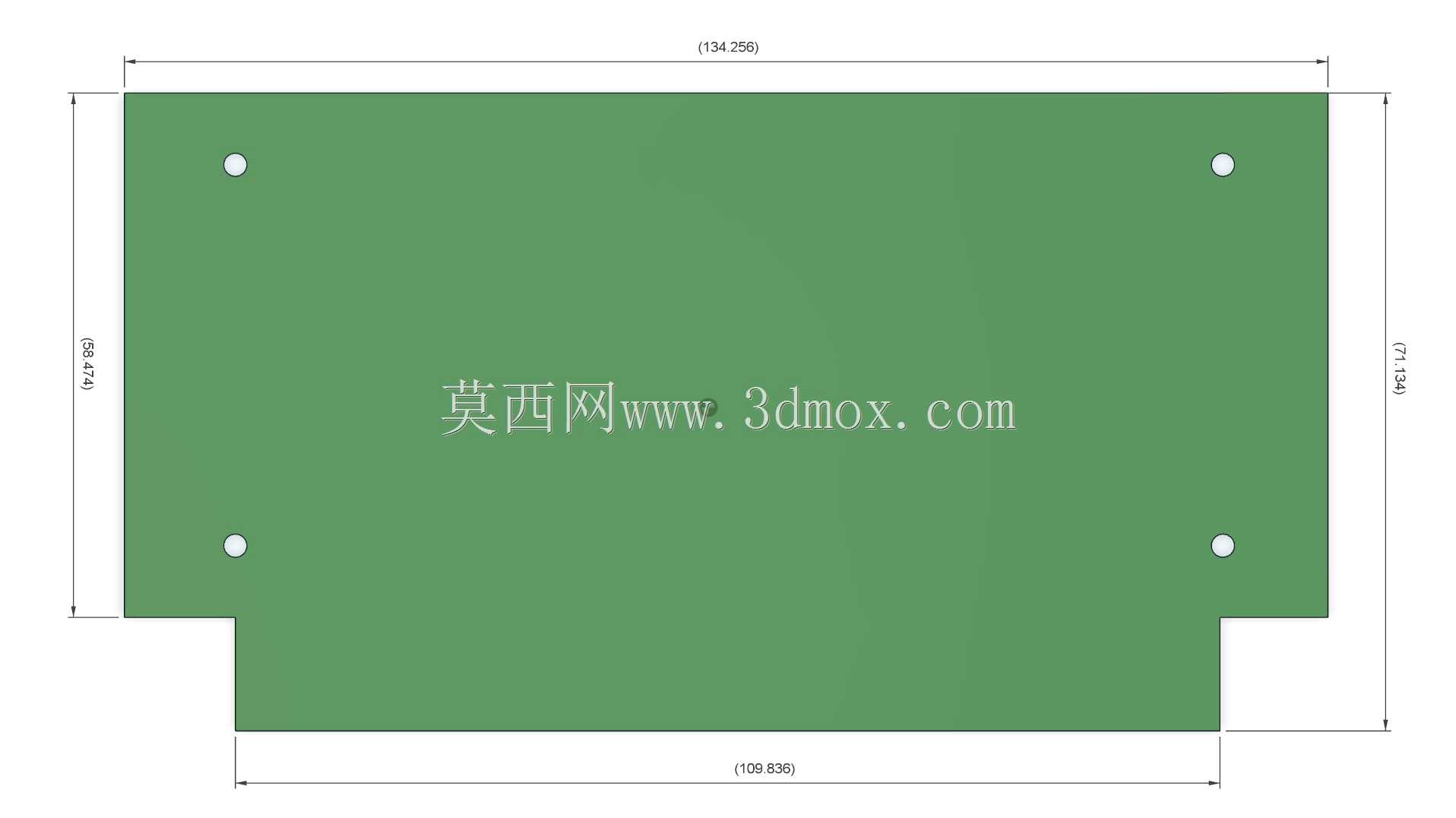

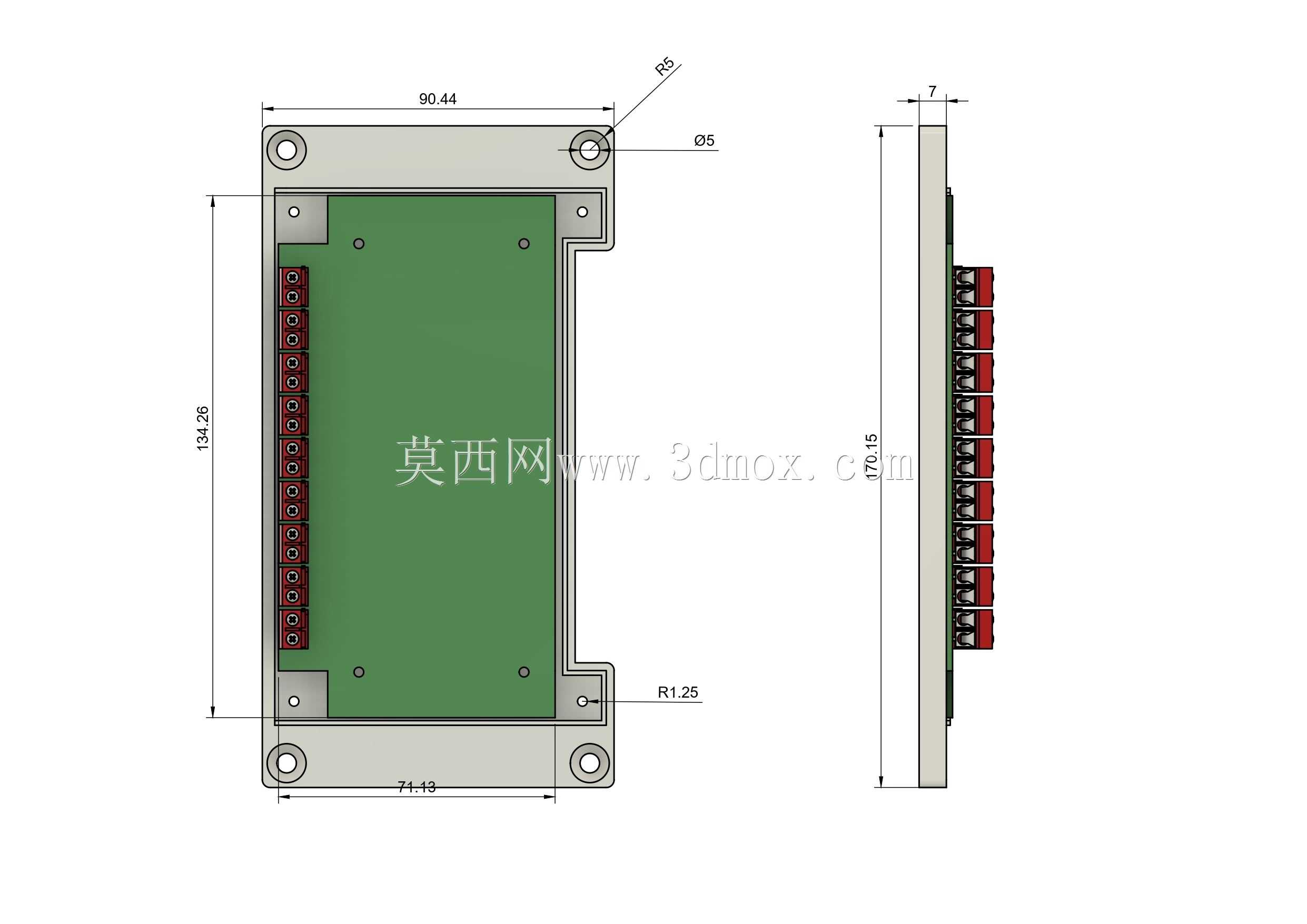

  从尺寸适配性来看,壳体的内部腔体尺寸可以容纳长度在100mm以内、宽度在50mm以内的标准PCB板,腔体内部的定位柱高度预留了3mm的元件空间,板上焊接的最高元件不超过这个高度就可以正常扣合上盖,不需要额外调整元件布局。固定耳的安装孔中心距为90mm,和市面上主流的小型PLC扩展模块的安装尺寸兼容,替换现有设备的损坏外壳时不需要重新调整安装位。上盖和下壳的扣合位置做了错位止口设计,扣合后缝隙小于0.5mm,可以有效阻挡日常的灰尘溅落,同时也能避免凝露直接滴到板上的敏感元件上,满足一般工业现场的IP30防护等级要求。

  很多工程师在做小型电子设备的结构设计时,往往会把精力集中在PCB的电路设计上,随便选一个通用外壳凑合用,结果到了现场安装时才发现端子对不上、安装孔位不匹配、散热不够等问题,反而耽误项目进度。这款外壳的结构设计完全围绕板载接线端子类模块的实际使用需求展开,从装配效率、安装适配、接线维护、受力防护多个细节处做了针对性优化,不管是用于新项目的原型机开发,还是现有设备的替换维修,都可以直接匹配对应的PCB尺寸,减少结构设计的重复工作量,提升设备现场运行的可靠性。
