一米行程右侧驱动直线滑台模组结构

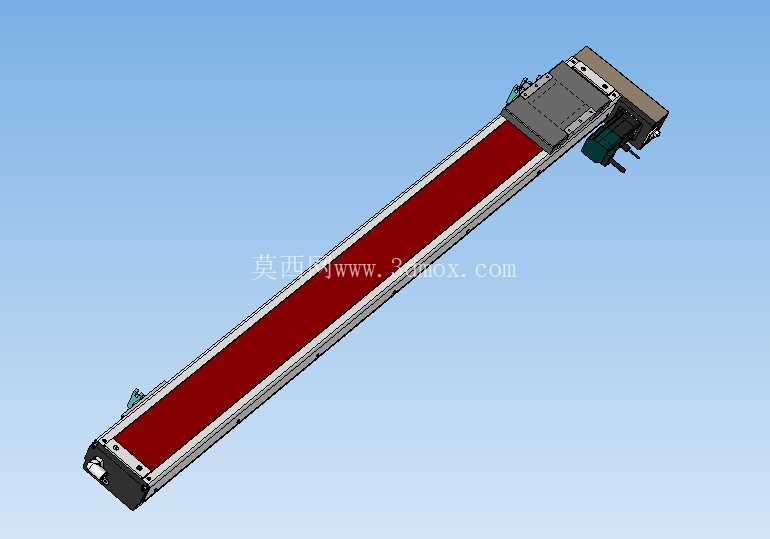

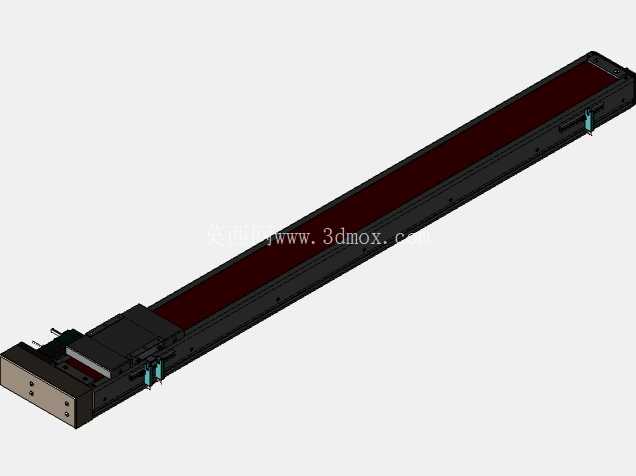

这款长行程直线运动模组，核心有效行程达到1000毫米，采用右侧电机直连驱动的布局形式，在自动化产线的长距离点位搬运、工位间工件移送场景中适配性极强。不同于短行程滑台的紧凑设计思路，一米行程的线性模组在结构设计阶段首先要考量的是长跨度下的梁体刚性，主体采用铝合金挤压型材作为基座框架，型材截面经过优化，内置直线导轨的安装基准面一体加工成型，避免了拼接结构带来的装配误差累积，在满负载运行时能够将滑座的运行直线度控制在合理公差范围内，不会因为跨距过大出现运行卡顿或者精度漂移的问题。

从实际应用场景来看，这类长行程线性模组常被用在汽车零部件冲压线的工件上下料工位，配合末端执行器完成板料在不同压机之间的移送，也可用于电子行业长距离的点胶、喷涂工位，或是包装生产线的物料整列推送环节。右侧安装的驱动单元采用伺服电机搭配同步带或者滚珠丝杠的传动结构（从模型外观来看同步带传动的适配性更高，更适合长行程高速运行的工况），电机安装座与型材基座采用刚性连接，传动端的张紧结构集成在电机安装位附近，日常维护时不需要拆解滑台主体就能完成传动件的张紧调整，大幅降低了产线运维的时间成本。

滑座部分采用一体化滑块设计，滑块上预留了标准的安装螺纹孔阵列，能够直接适配不同规格的末端执行器安装板，不需要额外设计转接件。滑台的两侧设计有密封防尘钢带，能够阻挡车间环境中的金属碎屑、粉尘进入导轨和传动腔内部，在冲压车间这类多粉尘的加工场景下也能稳定运行，延长核心传动部件的使用寿命。端部的限位结构采用硬限位加光电传感器的双重设计，硬限位块布置在型材两端的极限位置，防止程序跑飞时滑座脱出导轨，光电传感器的安装槽沿型材长度方向预留，用户可以根据实际的工位需求自由调整原点和极限位置的触发点，不需要额外打孔加工。

安装边界方面，这款模组的基座底部沿长度方向设计有标准T型槽，既可以采用底部通孔从下往上锁付安装，也可以通过T型螺母从侧面锁付固定，能够适配不同的设备机架安装条件。电机侧的出线方向预留了足够的弯曲半径空间，不会因为拖链的反复弯折导致线缆磨损。整体结构的设计充分考虑了长行程模组的刚性、运维便利性、安装适配性等工程实际需求，没有多余的冗余结构，所有的安装基准、公差配合都符合通用线性模组的行业设计规范，结构工程师在做设备方案选型时，可以直接参考该模型的安装尺寸做机架布局设计，建模阶段也可以直接复用该结构的设计思路，根据实际负载和速度需求调整型材截面和传动部件规格，大幅缩短非标设备的设计周期。

在实际选型匹配时，这类一米行程的线性模组需要重点关注运行速度和负载的匹配关系，如果采用同步带传动，最高运行速度可以达到每秒1-2米，适合轻负载高速移送的场景；如果替换为滚珠丝杠传动，则更适合低速高定位精度的场合。模型中呈现的右侧电机布局，能够有效节省模组左侧的安装空间，在设备布局空间受限的场景下，这种侧驱结构比端部直驱的结构更具空间优势，同时电机的检修空间也更充裕，不需要拆解周边的设备护罩就能完成电机的更换或者参数调试。滑台的整体外形宽度控制在紧凑范围内，不会因为行程长就增加过多的宽度方向尺寸，在多轴组合搭建龙门结构时，X轴采用这类长行程模组，Y轴搭配短行程同系列模组，能够快速搭建出大行程的直角坐标机器人系统，完成平面范围内的任意点位移送作业。
