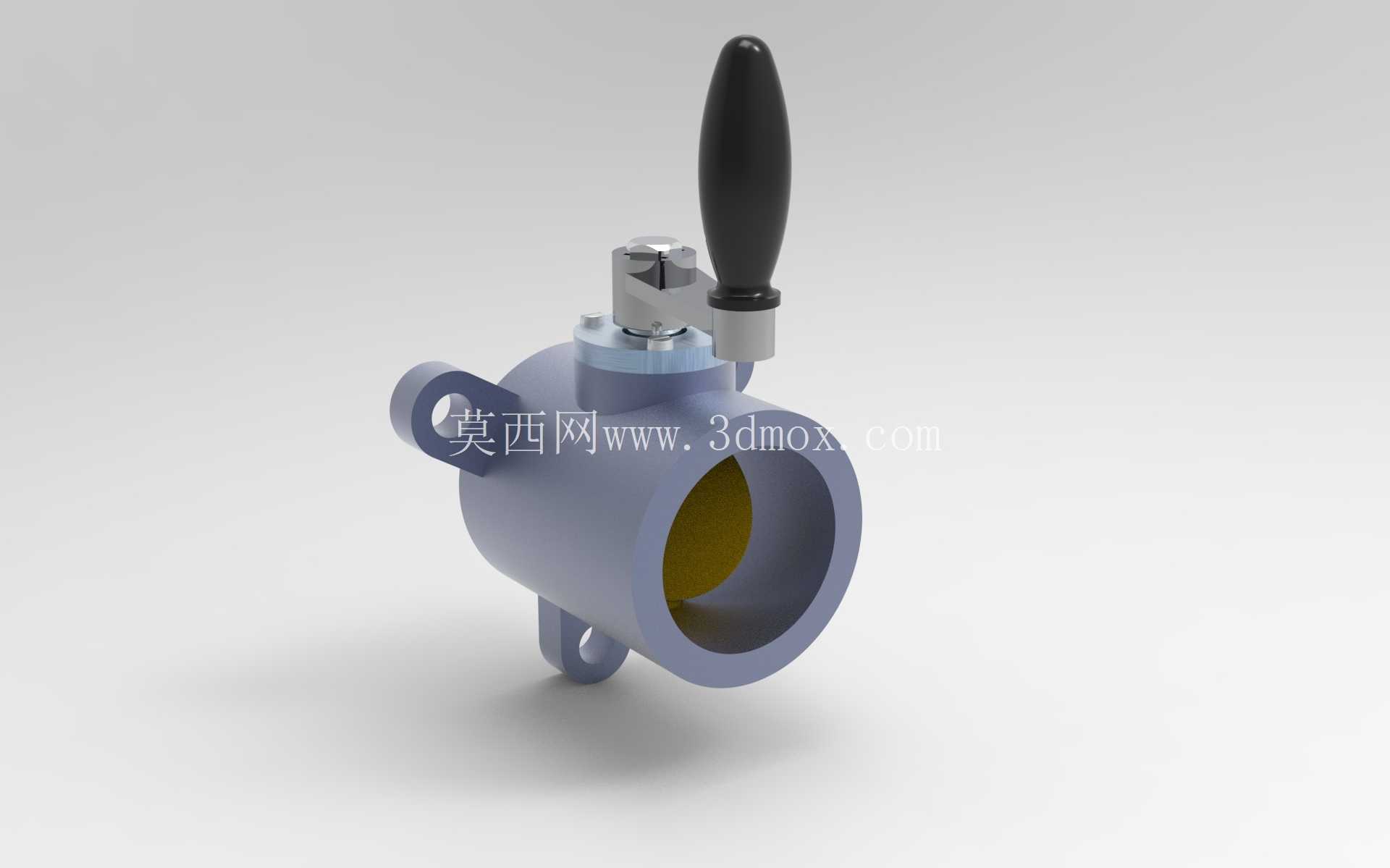

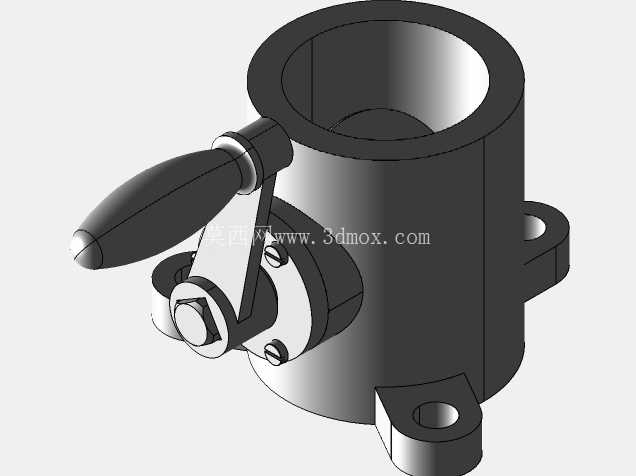

带手动操作手柄的直通式蝶阀结构设计

这款手动蝶阀的结构设计，核心围绕中低压流体管路的通断控制需求展开，在民用供水、暖通循环、小型化工流体输送、设备配套管路等场景中都有广泛适配空间。区别于大口径管道使用的蜗轮传动、气动驱动蝶阀，这款小通径直连手柄的结构，更适配DN15到DN50区间的小管径管路，不需要额外配置动力源，现场操作人员直接扳动手柄就能完成阀位切换，操作反馈直接，不需要额外的阀位反馈装置就能通过手柄朝向判断当前阀门的开关状态，在设备旁就近操作的场景下实用性极强。

从结构设计逻辑来看，阀体采用一体式铸造的直通式流道结构，两端的连接耳座预留了标准螺栓安装孔，既可以适配对夹式安装在两片法兰之间，也能通过配套接头直接和硬管、软管做对接，安装边界上不需要预留过大的操作空间，阀体本身的轴向长度比同通径的截止阀、闸阀短30%以上，在空间紧凑的设备内部管路布局中，能有效节省安装空间，减少管路走向的弯折设计。阀杆和蝶板的连接采用扁方定位加销钉锁止的结构，避免长期开关操作后出现阀杆和蝶板打滑、阀位错位的问题，密封面采用包覆式弹性密封结构，蝶板边缘的密封层和阀体内壁的密封座过盈配合，在额定压力范围内能实现零泄漏截断，不需要额外加装密封垫片就能满足常规流体的密封要求。

操作手柄采用防滑的绝缘材质包覆，握持位置做了符合人体工学的弧面收窄，扳动操作时不需要借助额外的加力杆，单手就能完成90度的全行程开关动作，手柄和阀杆的连接位置设置了定位挡块，开关到位后会有明确的机械限位，避免操作人员扳动过度导致密封面磨损或者阀件损坏。阀体两侧的带孔安装支耳，除了满足管道对接的固定需求外，也可以作为阀件临时吊装、固定的受力点，在设备组装阶段不需要额外做夹持工装就能完成阀件的定位安装。

流道设计上做了全通径的等截面优化，蝶板在全开状态下和流道方向平行，流体经过时的流阻系数远低于同通径的截止阀，不会在阀腔内形成明显的涡流区，对于输送带有少量固体颗粒的流体、或者粘度稍高的流体时，不容易出现积料、卡滞的问题，日常维护时只需要拆开上端的阀杆压盖，就能直接抽出蝶板和阀杆组件更换密封件，不需要把整个阀体从管路上拆下来，后期运维的拆装工作量能降低60%以上。

在安装边界的尺寸控制上，这款蝶阀的手柄旋转半径控制在合理区间，安装时只需要在阀体侧方预留出手柄90度旋转的空间即可，不需要像闸阀那样预留阀杆升降的轴向空间，在垂直排布的管路、贴近墙面或者设备壁板的管路安装场景中，不会出现手柄被结构件挡住无法操作的问题。阀杆的密封采用多层填料压盖结构，通过调整压盖螺栓的预紧力就能补偿填料磨损带来的泄漏问题，长期使用后不需要更换整个阀杆组件，只需要补充或者更换填料就能恢复密封性能，能有效降低设备全生命周期的维护成本。

从实际使用的适配性来看，这款蝶阀的结构可以适配水、压缩空气、低压蒸汽、无强腐蚀性的化工流体等多种介质，不同的密封材质选型可以覆盖-10℃到120℃的常规工作温度区间，在小型生产线的流体控制、中央空调水循环系统、空压机站的支路管路、消防供水的支路控制等场景下，都能稳定满足使用需求。设计过程中充分考虑了现场安装的容错性，两端连接孔的位置度公差控制在0.2mm以内，和标准法兰对接时不会出现螺栓孔错位的问题，即使管路对接存在少量的角度偏差，阀体本身的结构强度也能承受一定的安装应力，不会因为强行对接导致阀体开裂或者密封失效。
