工业通风用离心式排气鼓风机结构设计

　　在工业厂房通风、生产工序排气、环境除尘系统的配套选型中，离心式排气鼓风机是应用覆盖度极高的流体输送设备，这类设备依靠叶轮高速旋转产生的离心力对气体做功，完成空气或含尘、含微量工艺废气的介质输送，区别于轴流风机的大风压低扬程特性，离心结构能够提供更高的出口风压，适配长距离风管输送、阻力较高的管网系统工况。

　　从实际应用场景来看，这类离心排气鼓风机常部署在生产车间的屋顶排风段、设备配套的除尘系统引风端、涂装工序的废气收集管路、实验室通风系统的动力段，不同场景下对风机的风压、风量、耐温、防腐特性有差异化要求，本次呈现的结构设计针对常规工业通风场景，适配常温无强腐蚀的空气介质输送需求，可覆盖多数常规工业厂房的通风排气、工位送风配套需求。

　　设备的核心功能是通过叶轮的高速旋转，将进风口轴向进入的气体在叶轮叶片的作用下获得动能与压力能，随后通过蜗壳结构的流道导流，将气体沿切向出口排出，整个流道设计过程中需要重点控制气流的转向损失、涡流损耗，避免流道突变带来的气动噪声与效率下降。设计过程中首先确定叶轮的直径参数，结合目标风量风压匹配叶片的安装角度、叶片数量，本次设计采用后向式叶片结构，相比前向叶片，后向结构的效率更高、运行噪声更低，更适合长时间连续运行的工业通风场景，虽然相同叶轮直径下全压略低于前向叶片，但在常规工业通风的风压需求区间内，综合运行能效更有优势。

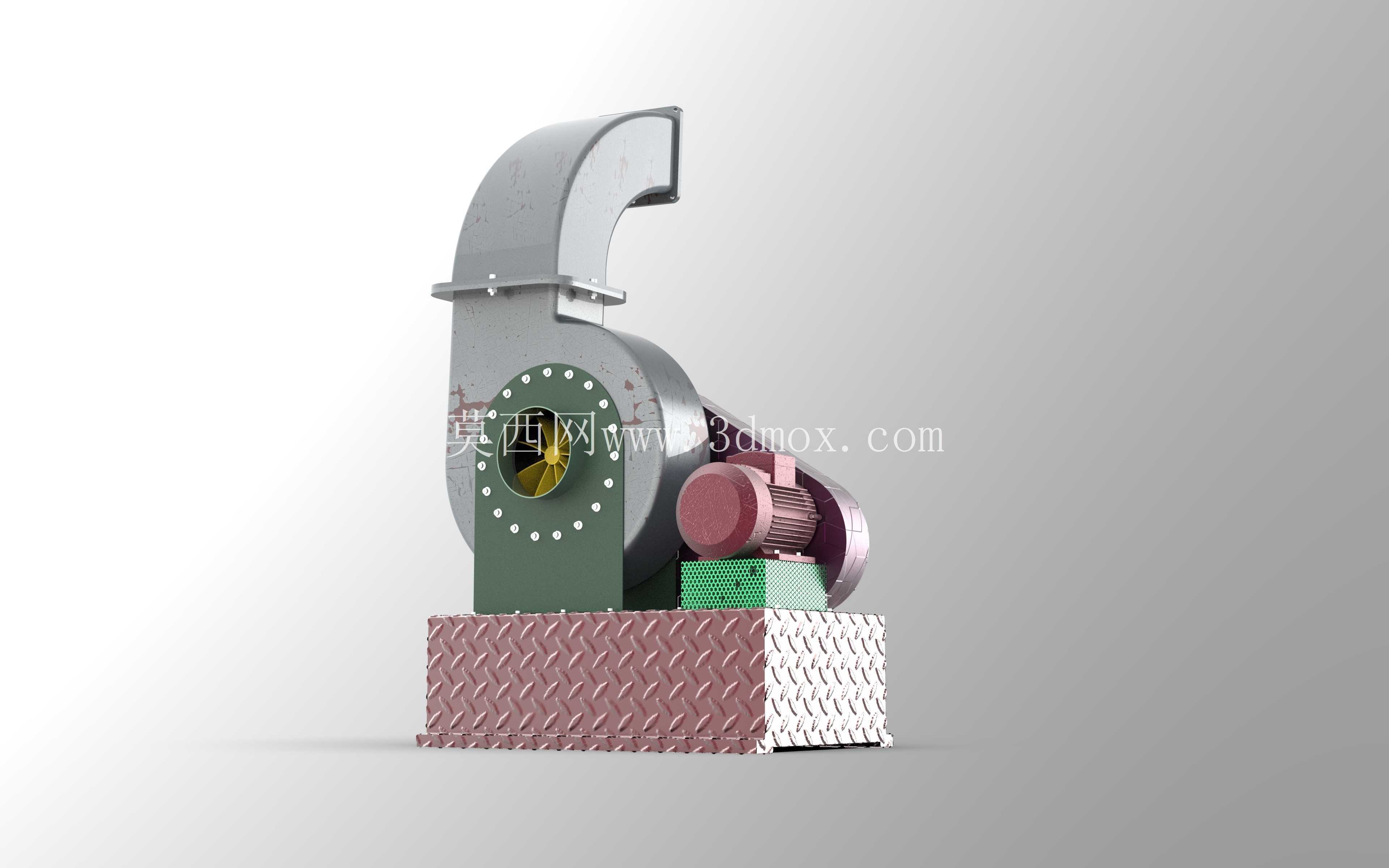

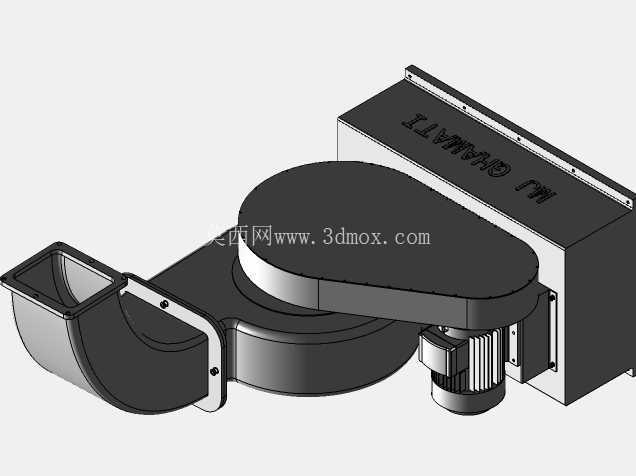

　　外形尺寸与安装边界的设计上，首先明确进风口采用轴向直连结构，可直接对接圆形通风管道，进风口端设置有法兰连接边，法兰上预留均匀分布的螺栓孔位，方便与现场风管进行密封连接，避免连接位置漏风影响实际输送效率。蜗壳部分采用对数螺旋线的型线设计，型线的曲率变化平滑过渡，从叶轮出口到风机出口的流道截面逐步扩大，将气体的动压逐步转化为静压，降低出口端的动压损失，蜗壳的侧板与蜗板采用折弯焊接结构，在保证结构强度的同时控制整体重量，减少安装时的承重负载。

　　传动端的结构设计预留了标准电机的安装位，可根据实际风压风量需求匹配对应功率的异步电机，电机与叶轮的连接采用直联结构，省去皮带传动的中间损耗与维护需求，直联结构的传动效率更高，同时减少了皮带张紧、更换的日常维护工作量，适合安装位置较高、日常维护不便的屋顶部署场景。设备的底座采用型钢焊接结构，底座上预留有地脚螺栓安装孔，安装时可通过螺栓将整机固定在混凝土基础或钢架支架上，底座与蜗壳、电机安装位之间设置有加强筋板，避免设备运行过程中因振动产生结构共振，降低运行时的结构噪声传递。

　　设计过程中还需要考虑叶轮的动平衡校正需求，叶轮在焊接完成后需要进行动平衡测试，在叶轮的端盖位置预留平衡块的焊接位置，保证叶轮在额定转速下运行时的振动值控制在标准允许范围内，避免长期振动导致轴承损坏、连接螺栓松动等故障。风机出口的方向可根据现场管路走向调整，设计时预留了0度、90度、180度、270度四个出口方向的安装定位结构，方便现场安装时根据实际管路布局调整出口朝向，减少现场安装时的管路改造成本。

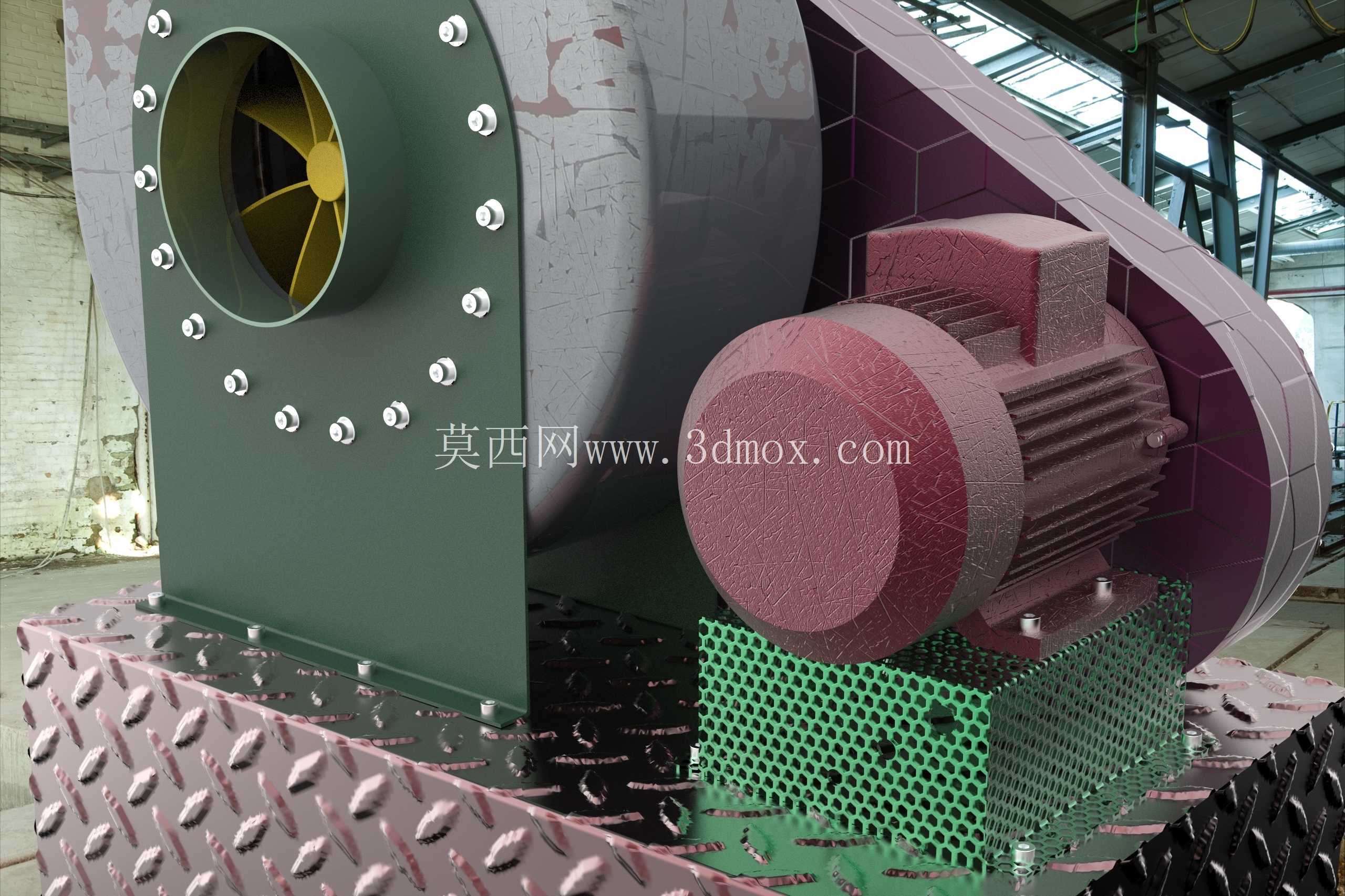

　　从结构细节来看，进风口位置设置有集风器结构，集风器采用圆弧过渡型线，引导气流平滑进入叶轮入口，避免入口处气流突变产生涡流，降低入口阻力损失，集风器与叶轮入口之间采用嵌套式间隙配合，控制间隙在合理范围内，减少气流回流损失，提升风机整体运行效率。蜗壳内部的流道表面做平滑处理，避免焊接凸起、毛刺对气流的扰动，降低气动噪声的产生。轴承端设置有密封结构，避免外界粉尘进入轴承位置影响轴承使用寿命，同时适配长时间连续运行的工况需求，轴承选用标准深沟球轴承，方便后期维护更换，降低备件采购成本。

　　在安装边界的参数匹配上，整机的重心落在底座的中心区域，保证安装后设备的稳定性，吊装位置设置在蜗壳两侧的加强筋位置，吊装时可通过吊耳将整机平稳起吊，避免吊装过程中设备变形。设备的检修位置预留了足够的操作空间，日常检查叶轮状态、清理叶轮积尘时，可通过蜗壳侧面预留的检修口完成操作，无需将整机从管路上拆卸，降低后期维护的工作量。针对不同的使用场景，该结构还可通过调整材质、增加防腐涂层、匹配耐高温轴承等方式，拓展应用到高温烟气输送、轻微腐蚀性气体排气等场景，基础结构的通用性较强，可作为系列化离心风机设计的基础母版，通过调整叶轮直径、叶片宽度、电机转速等参数，覆盖更宽的风量风压区间，满足不同场景的选型需求。
