带压力表式气动管路气压调节装置

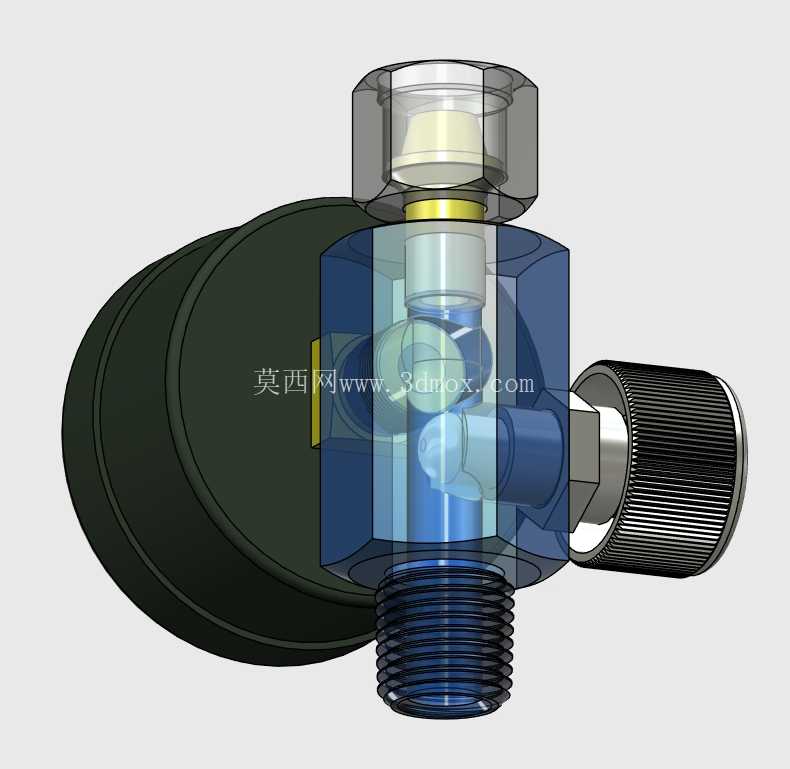

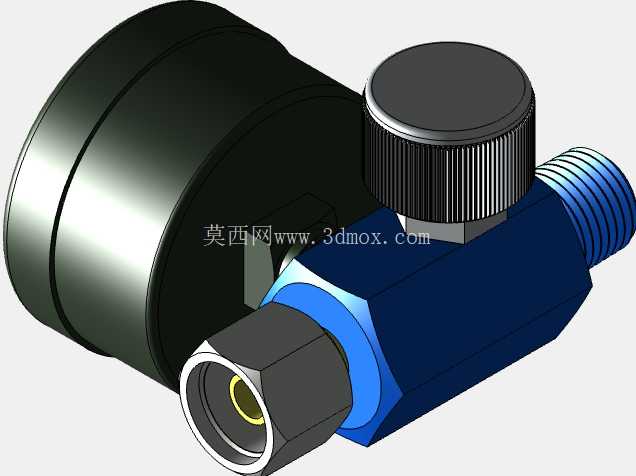

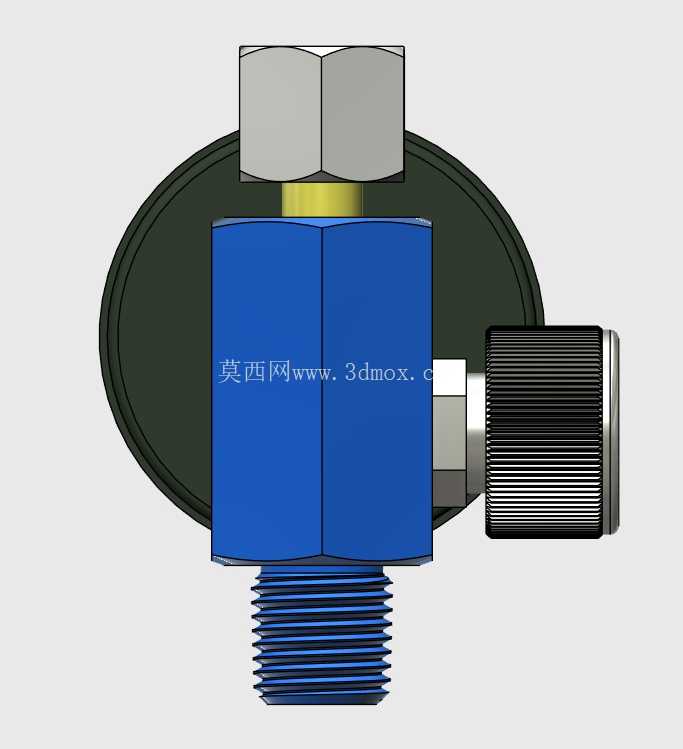

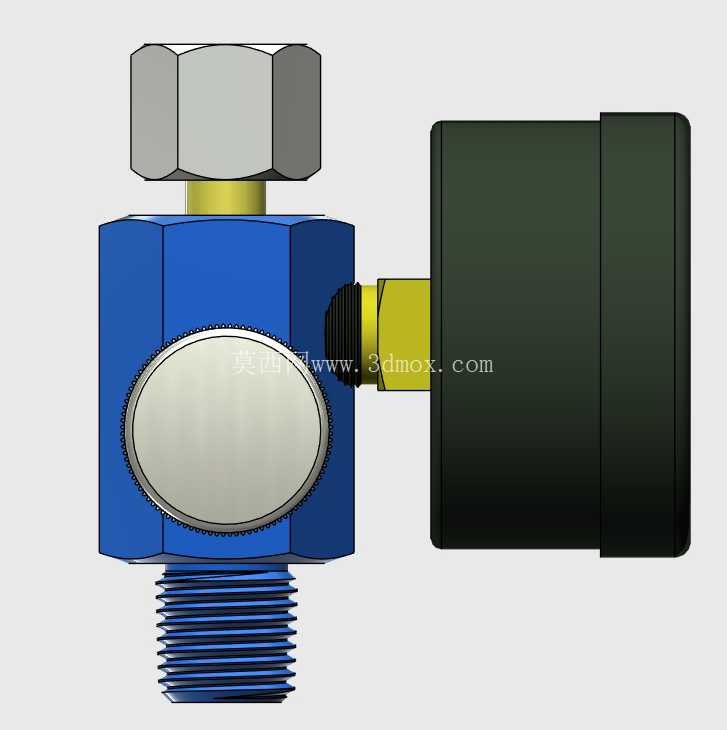

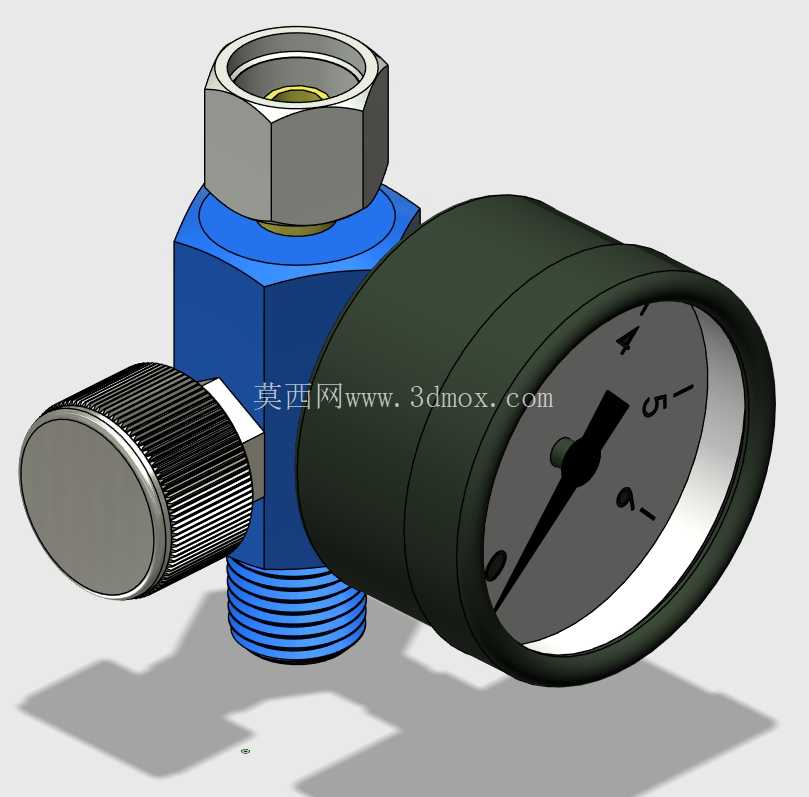

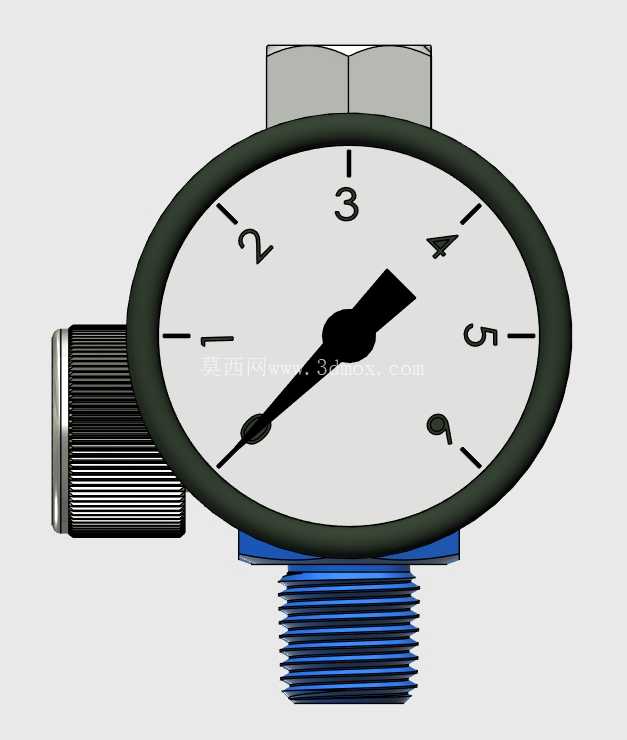

在气动控制系统的管路布局中，这类集成压力表的气压调节装置是气源处理环节不可或缺的核心部件，常见于汽车冲压生产线的气动回路、车间集中供气工位、小型自动化设备的气源输入端，承担着将上游高压气源调整至下游执行元件额定工作压力的作用，避免气压过高导致气缸冲击、密封件过早损耗，或是气压不足造成执行机构出力不够、动作滞后等问题。从结构设计来看，该装置采用一体式集成布局，将调压阀体、压力检测表、调节旋钮、进出气接口整合为单一组件，减少了外接压力表所需的过渡接头与密封点位，能有效降低管路泄漏的概率，同时压缩了整体安装占用空间，适合在排布紧凑的气动阀岛附近、设备侧方气源入口处安装。主体阀体采用六角柱式结构，这种外形设计并非单纯为了美观，而是考虑到安装时的夹持需求：在将阀体拧入管路基座或是对接外接接头时，普通扳手可以直接卡在六角平面上施加扭矩，无需额外设计专用工装夹持位，适配车间常规装配工具的使用场景。顶部的进气接口采用外螺纹加锁紧螺母的结构，安装时可以先调整阀体的朝向，让压力表表盘正对操作人员日常巡检的视角，再拧紧锁紧螺母完成固定，避免安装后表盘被周边管路、设备结构遮挡，无法快速读取当前压力数值。侧方伸出的滚花调节旋钮是压力调整的操作端，表面的细密滚花结构是为了增大手动旋转时的摩擦力，即便操作人员手上沾有少量润滑油、切削液，也能稳定转动旋钮完成压力微调，不需要借助额外工具；旋钮的行程与内部弹簧预紧力匹配，旋转过程中阻尼感均匀，不会出现压力跳变的情况，方便将输出压力精准锁定在目标区间。侧置的压力表采用轴向直连结构，表盘刻度覆盖常用气动系统的工作压力范围，指针偏转角度与输出压力呈线性对应，日常巡检时无需外接检测仪表，扫一眼表盘就能判断当前输出压力是否处于正常区间，及时发现气源压力波动、调压阀失效等异常状况。底部的外螺纹接口为出气端，直接对接下游供气管路，接口的螺纹规格适配常规气动管路的通用标准，不需要定制转接头就能完成装配，接口根部的多圈螺纹设计保证了足够的啮合长度，拧紧后能承受气动系统常规工作压力下的轴向拉力，不会出现管路脱开的问题。从安装边界来看，该装置的整体外轮廓没有突兀的凸起结构，除侧方调节旋钮与压力表外，其余部分均在阀体六角轮廓的投影范围内，排布管路时只需要预留出旋钮旋转操作空间、压力表读数的视野空间即可，不需要为其预留过大的安装空位，在空间局促的设备内部、移动气动工具的气源端也能顺利安装。在实际使用场景中，这类调压装置的输出压力稳定性直接影响整套气动机构的动作一致性，比如汽车冲压线上的气动夹紧机构，需要稳定的输出压力保证夹紧力足够，避免板材送料过程中出现移位，该装置的集成式结构缩短了压力检测点与调压阀芯的距离，压力表读取的数值更接近实际输出到下游的压力值，相比外接远距离压力表的结构，压力检测的滞后性更小，当输出压力出现波动时能更快被操作人员发现。设计过程中需要兼顾操作便利性与结构可靠性，调节旋钮的位置设置在阀体侧方而非顶部，就是为了避免顶部接气管路后遮挡调节操作位，操作人员站在设备侧面就能完成压力调整，不需要探身到管路缝隙中操作；压力表的外壳采用深色防护结构，能抵御车间内少量飞溅的切削液、灰尘，避免表盘被污染后读数模糊，同时外壳与阀体的连接部位做了密封处理，长期在多尘、有少量油雾的车间环境中使用也不会出现内部进灰、指针卡滞的问题。在三维建模过程中，这类部件的建模需要重点关注各个接口的螺纹尺寸匹配、调节旋钮的旋转行程空间、压力表的可视角度范围，不能只做外观的复刻，要还原实际装配时的干涉边界：比如顶部锁紧螺母的对边尺寸要符合扳手操作的空间需求，旋钮的滚花结构如果是用于装配示意可以简化纹理，但要保留外径尺寸保证装配校验时不会出现与周边零件的干涉，压力表的表盘朝向要预留安装时的调整余量，在模型中体现出锁紧螺母松开时阀体可旋转的活动空间，方便设计人员在做整体管路布局时提前校验安装后的视野是否符合巡检要求。
