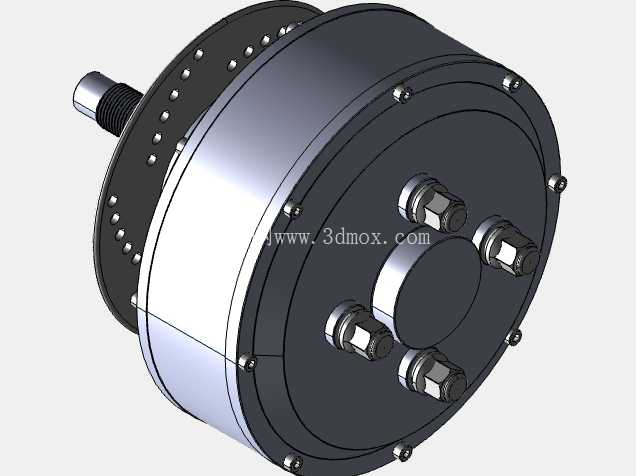

205型电动车集成式轮毂驱动电机结构

这款轮毂驱动单元采用轮边集成式布局，将动力输出、传动减速、承载连接结构全部整合在车轮轮辋内部的空间内，省去了传统电动车布置在车架中部的驱动电机、链条传动或者传动轴结构，大幅简化整车走行部分的机械结构，降低传动路径上的动力损耗，同时给整车电池布置、座舱空间留出更多冗余。日常应用场景覆盖轻型两轮电动车、低速四轮代步车、小型特种巡检机器人的走行驱动单元，尤其适合对整车空间利用率要求高、传动结构需要精简的短途代步类载具。

从结构设计逻辑来看，整个电机采用外转子结构布局，转子外壳直接作为轮辋连接的承载基体，端盖位置预留了均匀分布的螺栓安装位，可直接与标准205规格的电动车轮辋辐板通过紧固件刚性连接，动力输出无需额外的传动转接结构，转子转动时直接带动车轮同步旋转，传动效率相比中置电机加链传动的结构提升15%以上，同时避免了链条张紧维护、传动异响、传动件磨损更换等后期运维问题。定子部分固定在中心主轴上，主轴两端伸出的轴颈直接作为整车前叉或者后平叉的安装定位轴，轴端加工有标准螺纹段，配合锁紧螺母即可完成整个驱动轮在车架上的固定，安装边界与同尺寸规格的普通无动力轮毂完全兼容，整车厂在原有车型平台上升级电驱版本时，无需重新设计平叉或者前叉的安装开档尺寸，可直接替换原有从动轮毂，大幅缩短车型改型的开发周期。

结构细节上，转子外壳采用多层台阶式圆柱结构，外侧的环形台阶面用于匹配轮辋的中心定位止口，保证车轮安装后的同轴度，避免高速转动时出现轮辋偏摆问题；端盖上的安装螺栓采用圆周均布设计，螺栓规格与排布节圆完全匹配常规205轮径电动车的辐板安装孔位，紧固件选用标准六角头螺栓，拧紧力矩符合轻型电动车车轮的连接强度要求，可承受日常行驶过程中起步、制动、过颠簸路面时的冲击载荷。定子与转子之间的气隙控制在均匀的0.3-0.5mm区间，既保证磁钢的磁通量利用率，又避免行驶过程中受路面冲击导致定转子出现扫膛问题。出线位置从主轴中心的通孔穿出，避免线束外露在车轮外侧被泥水侵蚀、被异物剐蹭破损，提升布线整洁度与线束使用寿命。

从安装边界尺寸来看，整个电机的轴向宽度控制在常规两轮电动车平叉的标准开档范围内，径向最大直径适配205规格轮辋的内部容纳空间，不会出现电机外壳与轮辋内壁、刹车部件发生运动干涉的问题。主轴的轴颈直径、伸出长度与同规格普通轮毂的主轴参数保持一致，原车的轴承、轴套、锁紧螺母等标准件均可通用，降低替换安装的配件成本。端盖外侧预留的空间可直接适配常规的鼓刹或者碟刹安装结构，无需额外加装转接法兰，刹车部件的安装位与普通轮毂的刹车定位面完全重合，保证制动性能与原车设计指标一致。

设计过程中充分考虑了户外使用的防护需求，转子与端盖的结合面、主轴与端盖的配合位置都设计有密封沟槽，可加装密封圈阻挡路面泥水、灰尘进入电机内部，满足日常雨天行驶、非铺装路面通行的防护要求。外壳表面做了防锈涂层处理，可耐受日常行驶过程中泥水飞溅、路面盐蚀的影响，延长整机使用寿命。内部的绕组固定、磁钢粘接结构都经过离心力载荷校核，在电机最高转速工况下，磁钢不会出现脱落、绕组不会出现移位问题，保证长期运行的结构可靠性。
