24V圆形法兰安装步进电机结构设计

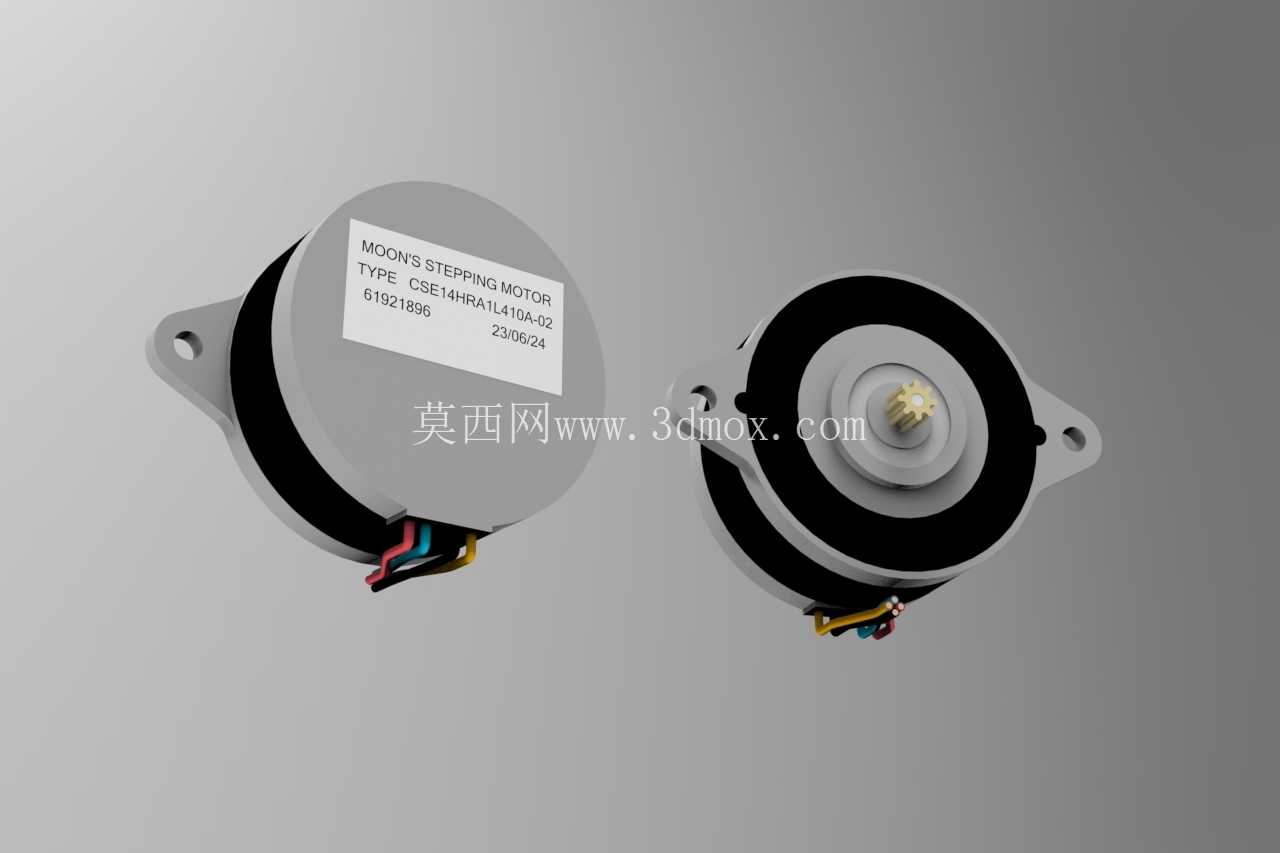

这款24V步进电机采用圆形法兰侧装结构，在汽车冲压模具周边的自动化送料、工位微调机构中适配性极强，不少做冲压线周边辅机改造的工程师，在给模具加装步距微调、挡料位置调整机构时，都会优先选这类安装形式的电机——毕竟冲压设备周边安装空间局促，带安装耳的圆形法兰不需要额外做转接支架，直接通过两个安装孔就能固定在模具侧立板或者线体型材上，比方形端盖的电机省出至少15mm的侧向安装空间，不会和模具的导柱、卸料板行程产生干涉。

从实际使用场景来看，这类电机常被用在冲压模具的送料辊间隙调整、废料输送挡块位置切换、模具内标识打标机构的进给驱动上，它的输出轴端采用扁位配合D型孔同步轮的连接方式，不需要额外加工键槽，装配时只要把同步轮套入轴端锁紧顶丝就能完成传动连接，日常维护拆换也不用动用拉马等专用工具，在冲压车间多油污、多震动的工况下，这种连接方式的可靠性比光轴顶丝固定高很多，不会因为长期冲床震频导致同步轮打滑移位。

设计这款电机的三维结构时，首先要卡准安装边界：两个安装耳的中心距要匹配常用的40系列铝型材以及标准模具侧装板的孔位间距，安装耳的厚度控制在3mm，既保证锁紧时不会发生形变，又不会过多占用轴向空间；电机本体的外径控制在42mm区间，刚好能嵌入多数冲压辅机的预留安装槽内，不会和周边的气管、线槽产生排布冲突。出线端采用侧出多芯线设计，线长预留150mm的接线余量，线芯区分红、黑、黄、蓝四色对应不同相序，现场接线时不用反复核对说明书，能减少电气装配的出错概率。

电机端盖的标签区域做了下沉0.2mm的凹槽设计，贴附参数标签后不会因为安装剐蹭导致标签磨损脱落，后期设备维保排查元件型号时不用拆件就能直接读取参数。输出轴的伸出长度控制在8mm，搭配常用的20齿MXL同步轮时，同步轮端面和电机端盖之间能留出1mm的间隙，不会出现运转时同步轮蹭端盖的问题；轴端的滚齿加工精度控制在6级，配合带铜套的输出端轴承，能承受冲压工位常见的小幅径向负载，不会因为长期受侧向力导致轴偏磨、卡滞。

从功能特性上看，24V的供电等级刚好匹配车间常用的直流控制回路电压，不需要额外加装电压转换模块，直接接入设备的PLC输出回路就能完成驱动；电机的步距角采用常规的1.8度设计，和市面上绝大多数步进驱动器的参数匹配，选型时不用特意找专用驱动，备件替换的通用性很强。外壳采用冷轧钢板冲压成型后做发黑处理，能抵御冲压车间常见的切削液雾气、少量油污的腐蚀，长期使用不会出现外壳锈渍污染周边模具零件的问题。

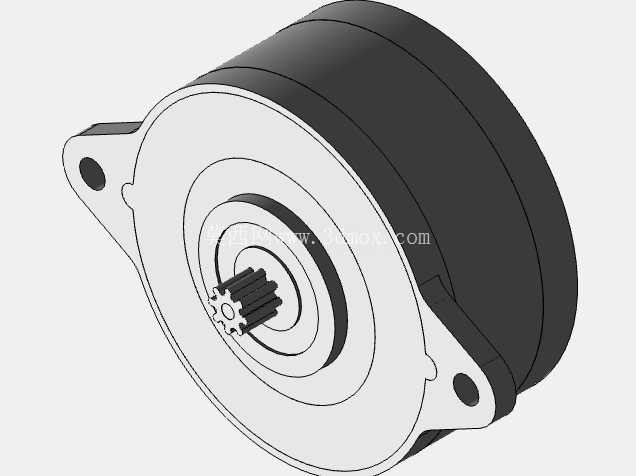

在建模过程中，要特意还原电机本体的分层结构：定子绕组的包裹层、前后端盖的配合止口、安装耳的圆角过渡都要和实物一致，尤其是安装耳上的安装孔，要做沉头设计，适配M3的内六角螺丝，装配后螺丝头不会高出安装耳平面，避免和周边零件产生刮蹭。端盖上的散热筋做浅槽设计，不需要过高的凸起，因为这类小功率步进电机在冲压辅机的间歇运转工况下发热量不大，浅槽既能辅助散热，又不会积攒冲压产生的金属碎屑，减少日常清洁的工作量。

很多工程师在做冲压线周边机构设计时，容易忽略电机出线端的弯折半径，这款模型特意把出线口的位置做了圆弧过渡，现场布线时线缆弯折角度不会小于90度，能避免长期震动导致线芯折断的问题；电机尾部的端盖做了平面设计，安装时尾部可以贴近设备的立板安装，不需要预留额外的尾部操作空间，进一步压缩整个机构的安装体积。在做机构运动仿真时，这个模型的转动惯量参数也和实物匹配，能准确模拟出电机带动小负载做间歇步进运动时的动态响应，给后续的驱动器参数调试提供准确的参考依据，避免现场调试时出现过冲、丢步的问题。
