带刹车行星减速结构交流伺服驱动装置

在自动化产线的精密定位工位、汽车冲压模具的送料执行端、半导体封装设备的进给轴上，这类集成行星减速与断电刹车功能的交流伺服装置，是兼顾输出扭矩与停位精度的核心执行部件。不同于普通开环步进驱动，这套带刹车的行星齿轮交流伺服结构，从设计之初就瞄准了需要断电保持位置、同时对输出扭矩密度有较高要求的应用场景——比如冲压线端的拾料机械手关节，当生产线突发断电时，内置的制动器会立刻锁止输出轴，避免拾料端带料下坠引发模具磕碰，这也是普通无刹车伺服无法覆盖的工况缺口。

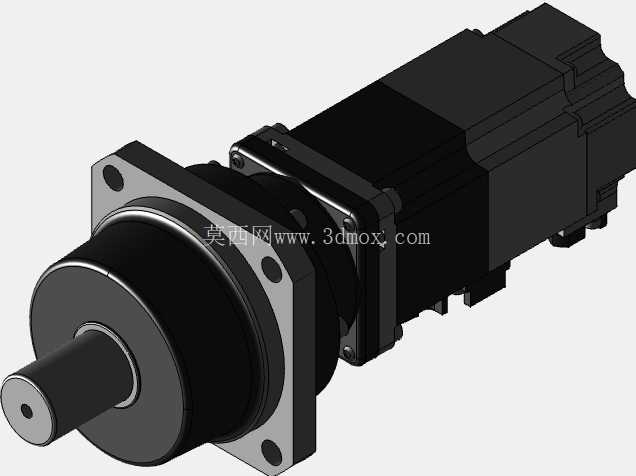

从结构设计逻辑来看，这套装置将行星减速级与伺服电机本体做了同轴集成，前端的方形法兰安装面是整个部件的安装基准，法兰上的四个安装孔位做了沉头处理，适配内六角圆柱头螺钉锁紧，安装时需要保证法兰贴合面的平面度不低于0.02mm，避免锁紧后减速箱壳体受偏载引发内部齿轮啮合异响。输出轴采用单键槽设计，轴伸端的轴径公差取h6级，与负载端的联轴器或同步带轮配合时，需要涂抹少量低温防卡剂，方便后期维护拆卸，轴端的中心螺纹孔用于轴向锁紧负载连接件，避免高速正反转时连接件出现轴向窜动。

内置的行星减速级采用直齿行星轮结构，齿轮比设定为5，这个速比选择是经过扭矩匹配计算的：既可以将伺服电机本体的额定输出扭矩放大5倍左右，同时不会因为速比过大导致输出端的转动惯量折算值过高，影响伺服环的响应速度。行星轮的支撑采用满装滚针轴承，相比普通深沟球轴承，滚针轴承的径向承载能力更强，能承受冲压工位频繁启停带来的径向冲击载荷，太阳轮与电机输出轴做了一体化设计，减少了传动链的连接间隙，整套减速级的背隙可以控制在3弧分以内，满足精密定位的重复精度要求。

后端集成的失电式制动器是这套装置的核心功能部件，制动器的摩擦片与电机转子轴同轴安装，正常通电时电磁线圈吸合摩擦片，释放转子轴保证电机自由转动；一旦控制电源断开，弹簧会立刻推动摩擦片压靠在制动端面上，靠摩擦力锁止转子轴，制动扭矩的设计值覆盖电机额定扭矩的1.2倍以上，保证垂直安装工况下负载不会出现滑移。制动器的供电回路与伺服电机的动力回路做了互锁设计，避免出现电机通电输出扭矩时制动器未释放的堵转工况，减少电机过热烧毁的风险。

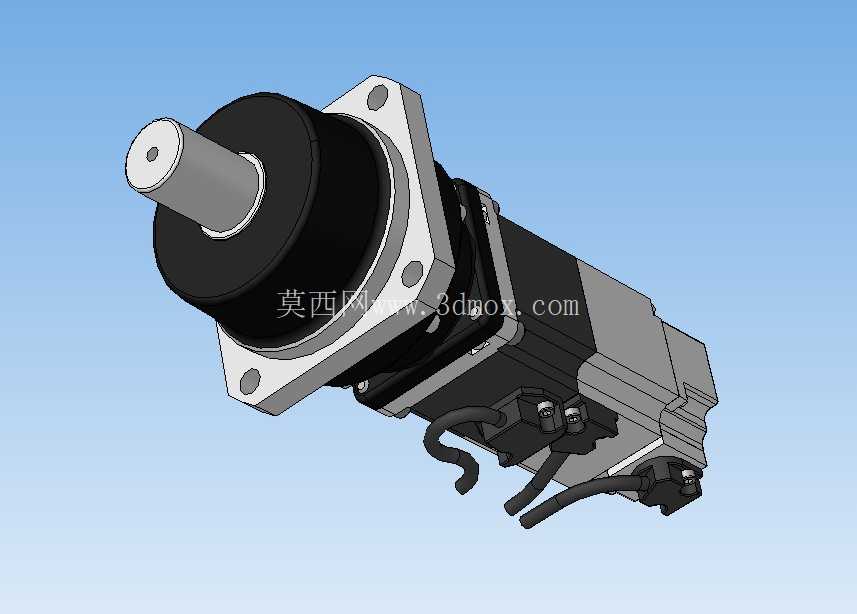

从安装边界来看，整套装置的总长度控制在紧凑范围内，方形法兰的安装边长适配行业通用的40mm伺服安装尺寸，不需要额外做安装转接板就能直接替换同规格的普通伺服电机，侧面的两个动力与编码器连接器采用弯角出线设计，相比直头出线可以减少轴向安装空间占用，适合安装空间局促的设备内部走线。接线时需要注意动力线与编码器线分开布线，避免动力线的电磁干扰影响编码器信号传输，编码器采用17位绝对值式，不需要每次上电回原点，就能记住当前轴的位置，减少设备开机的准备时间。

在实际选型应用时，需要根据负载的转动惯量、运行速度、轴向径向负载来校核这套装置的适配性：水平安装工况下，输出端允许的径向负载不超过100N，垂直安装时需要额外核算制动扭矩是否能覆盖负载加上减速箱自身的转动惯量冲击，频繁正反转的工位需要将电机的额定扭矩预留30%以上的余量，避免长期过载导致电机绕组过热。日常维护时不需要给减速箱额外加注润滑脂，出厂时内部已经填充了长寿命合成润滑脂，可以满足全生命周期的润滑需求，只需要定期检查安装螺钉的锁紧力矩、制动器的摩擦片磨损情况即可。
