汽车涡轮增压系统径向叶轮结构设计

这款径向叶轮主要应用在小排量乘用车的废气涡轮增压系统中，安装位置位于涡轮增压器的压气机壳内部，和涡轮轴通过过盈配合加锁紧螺母实现轴向与周向固定，工作时随涡轮轴同步高速旋转，最高工作转速可突破每分钟二十万转，核心作用是对进入发动机气缸前的新鲜空气进行预压缩，提升进气充量密度，让发动机在小排量基础上输出更高的扭矩与功率，同时优化空燃比控制，降低燃烧过程的污染物排放。

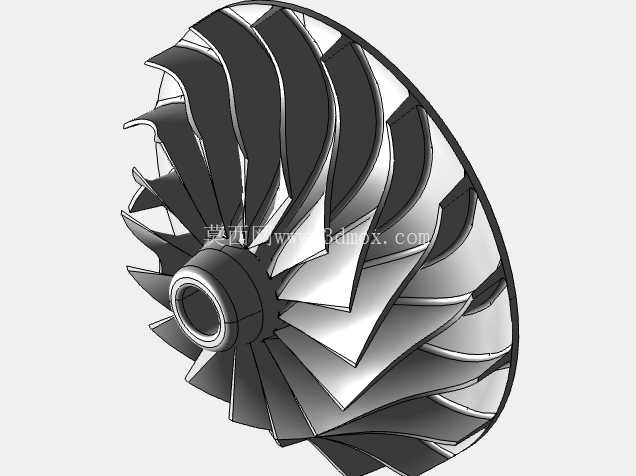

从结构设计逻辑来看，这款叶轮采用长短叶片间隔排布的方案，长叶片负责主要的气流引导与能量传递，短叶片则用来抑制长叶片之间的气流分离，避免高转速工况下叶道内出现涡流堵塞，拓宽压气机的高效工作区间，让发动机在低转速和高转速区间都能获得稳定的增压压力。叶片型线采用后弯式设计，出口安装角经过多轮流体仿真迭代，兼顾压比与效率的平衡，避免前弯叶片容易出现的工作不稳定、易喘振的问题，同时也比纯径向叶片的工作效率更高，适配民用乘用车常用的1.5-2.0T排量增压机型的性能需求。

叶轮的轮毂部分采用锥面过渡结构，从中心安装孔位置向外缘逐渐变薄，既保证了中心安装位置的结构强度，能够承受高速旋转带来的巨大离心力，也尽可能降低了叶轮自身的转动惯量，让涡轮增压器的响应速度更快，减少驾驶员踩下油门后的动力迟滞感。中心安装孔的内径尺寸匹配常见的浮动轴承涡轮轴径，孔内加工有定位台阶，安装时可以快速对齐轴向位置，不需要额外调整装配间隙，降低总装环节的操作难度。

从安装边界来看，叶轮的最大外径适配常规乘用车涡轮增压器的压气机壳内腔尺寸，叶片前缘与压气机壳内壁的间隙控制在零点几毫米级别，既避免旋转过程中叶片与壳体发生刮碰，也尽可能减少间隙漏气带来的效率损失。叶轮的轴向总长度经过严格控制，装配后不会和压气机壳的进气端、后背板结构发生干涉，后背侧的密封槽位置可以配套安装密封环，防止压气机端的压缩空气泄漏到轴承腔，也避免轴承腔内的润滑油窜入进气道参与燃烧。

在实际工况适配性上，这款叶轮的叶片厚度从根部到顶缘逐渐减薄，根部做了大圆角过渡处理，降低应力集中系数，能够承受高速旋转时的离心拉应力，以及气流脉动带来的交变载荷，长期工作下不容易出现叶片断裂的失效问题。叶片表面的型面光滑连续，没有明显的拐点，减少气流在叶片表面的摩擦损失，同时也降低了高速气流冲刷带来的气动噪声，提升车辆运行时的NVH表现。

在整车匹配场景中，这款叶轮对应的压气机特性曲线可以覆盖发动机从怠速到额定功率的全工况运行区间，在发动机低转速一千多转时就能建立起足够的增压压力，让车辆起步阶段就能获得充足的扭矩输出，在高转速高负荷工况下也不会出现压气机喘振或者堵塞的问题，保证车辆高速行驶、急加速等工况下的动力输出稳定性。设计过程中也考虑了量产的工艺可行性，叶片的拔模角度适配冲压成型的工艺要求，不需要后续大量的机加工序就能达到设计的尺寸精度，适合批量生产配套。
