车载电池电量状态显示指示器结构

在车载低压供电系统、小型储能模组的状态反馈环节里，这类电量指示部件是操作人员快速判断剩余容量的核心交互窗口，不需要外接专业检测设备，扫一眼显示格段就能掌握当前电池荷电状态，不管是户外作业的便携储能电源、低速代步车的车载电池组，还是备用UPS内置电池模组，都能看到同类型指示部件的应用。做这个部件的三维结构时，最先要敲定的是安装边界的适配性，这类指示器一般是嵌装在设备面板或者电池包外壳的预留开孔里，两侧伸出的带定位孔安装耳是核心固定结构，安装耳上的通孔位置要和面板预装的螺柱精准对齐，装配时不需要额外做结构避让，推入开孔后拧上两颗固定螺丝就能完成装配，不会和面板内部的走线、其他电子元件产生空间干涉。

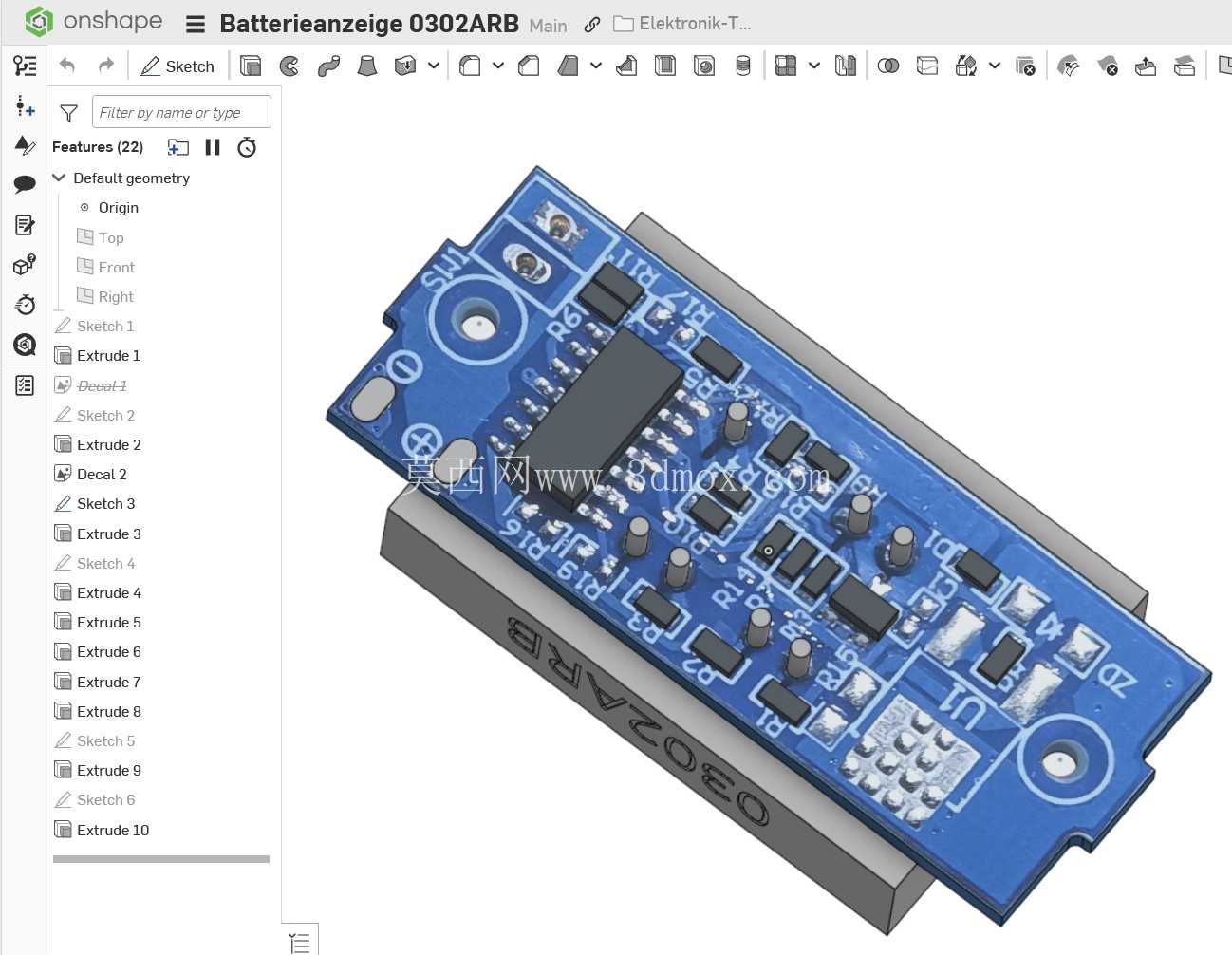

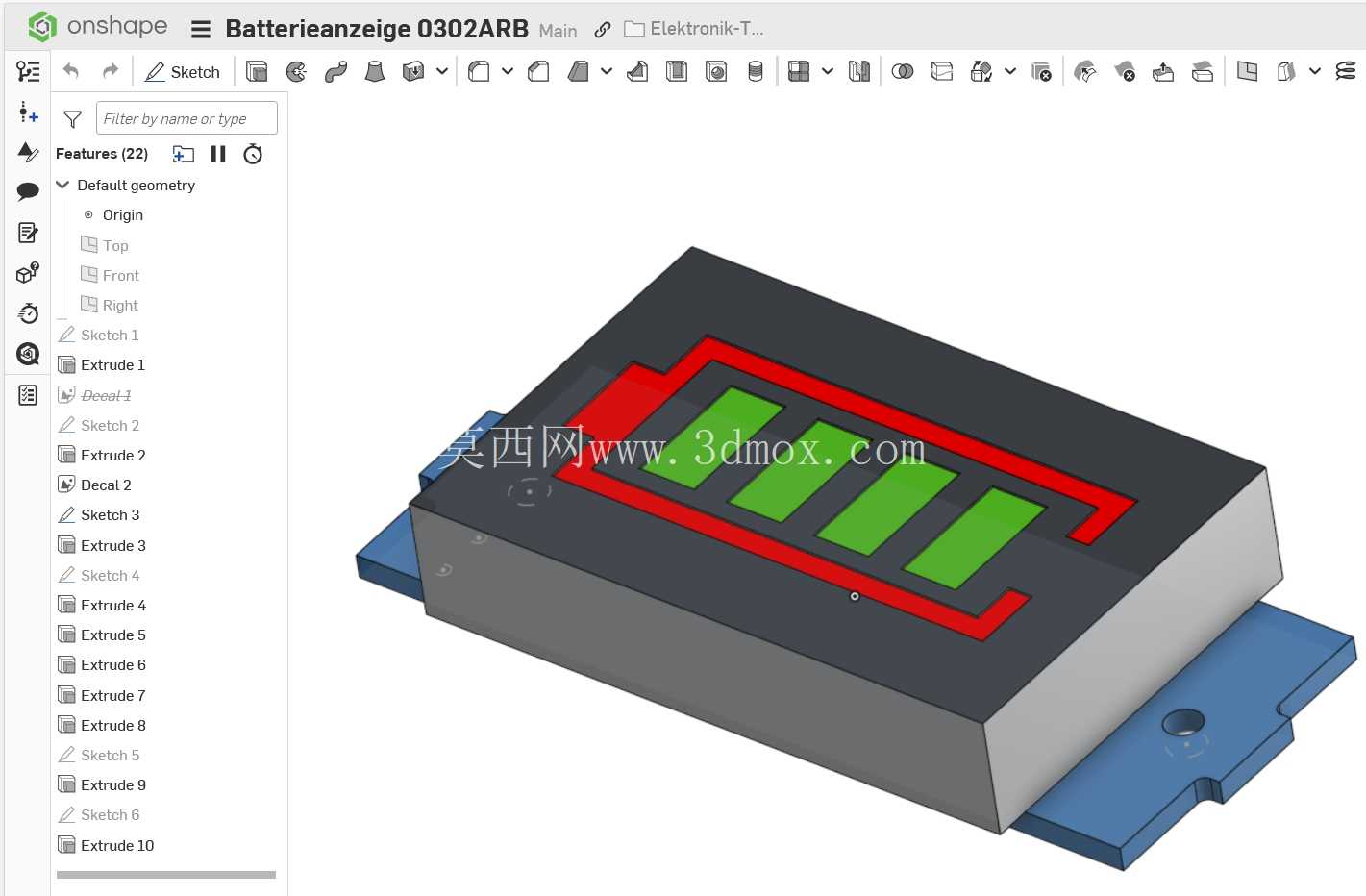

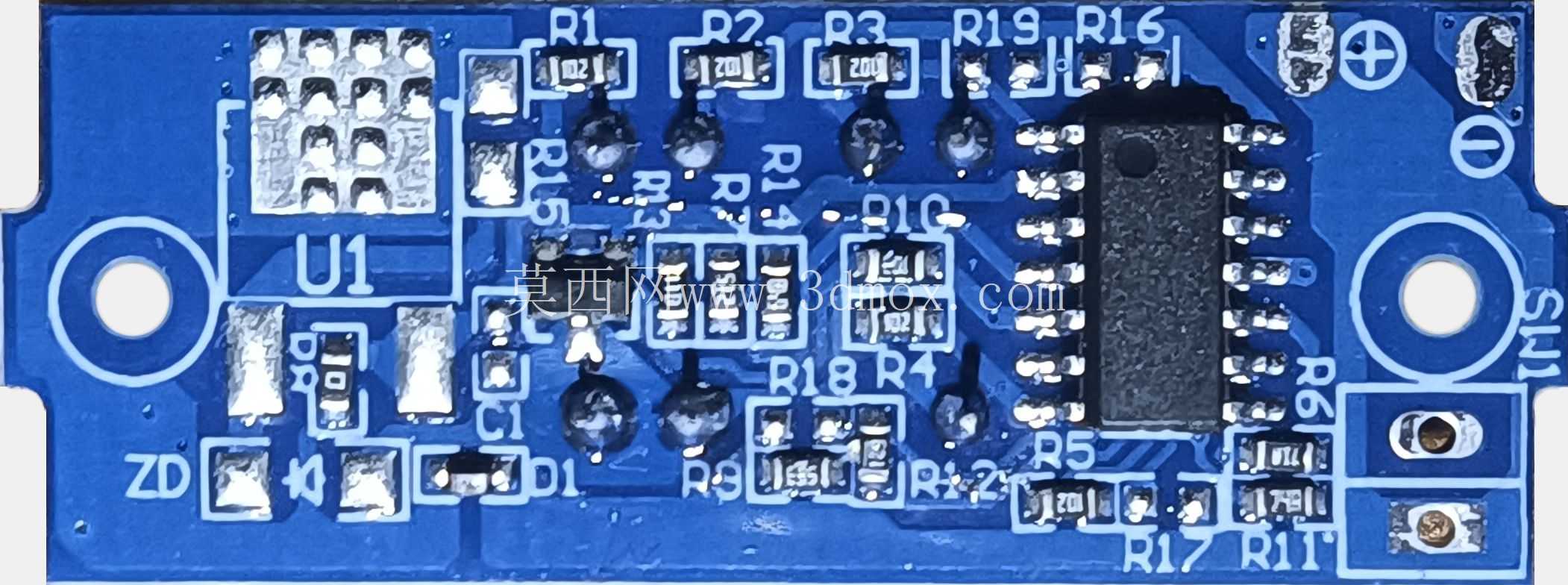

从功能实现逻辑来看，这个部件的核心是通过四格分段式发光条反馈SOC状态，每一格对应25%左右的电量区间，满电时四格绿色发光条全亮，随着电量消耗逐格熄灭，外围的红色框体是状态警示区，当剩余电量不足一格时，红色区域会同步点亮提醒用户及时充电。建模过程中要兼顾内部PCB板的容纳空间，外壳内部的腔体尺寸要完全匹配PCB板的实际长宽厚，预留出焊盘、接线引脚的避让空间，不能出现外壳压接电子元件的问题，毕竟这类指示部件的PCB板上除了发光灯珠，还会布有分压电阻、信号接插件，腔体内部的限位筋位置要刚好卡住PCB板的边缘，避免车辆行驶过程中产生震动移位，导致灯珠和显示窗口对位偏移，出现显示缺段、漏光的问题。

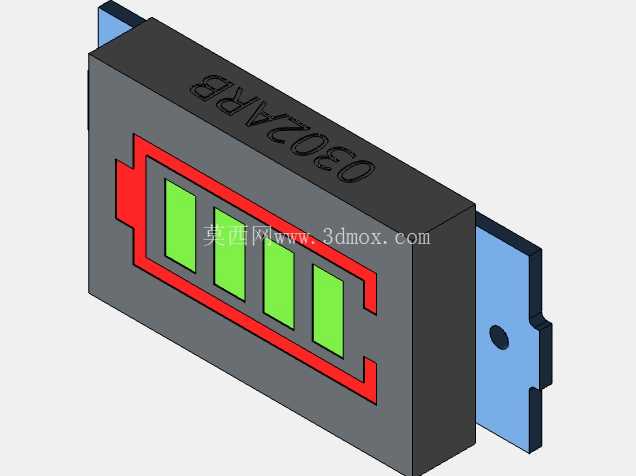

外壳的主体采用阻燃ABS材质做主体结构，正面的显示窗口区域做了半透明磨砂处理，既能让内部灯珠的光线均匀透出，又不会直接暴露内部PCB的布线细节，顶部刻印的型号标识是做模具时直接蚀纹在壳体表面的，不会因为长期摩擦出现标识脱落的问题。两侧的安装耳做了加厚处理，因为嵌装时安装耳是直接贴合在面板背面的，拧紧螺丝时如果壁厚不够容易出现应力开裂，加厚后能分散螺丝锁紧的压力，长期使用也不会出现固定松动的问题。背面的接线端做了防呆设计，接插件的插口做了不对称的卡位，插线时反方向是无法插入的，能避免现场接线时正负极接反烧坏内部电路的问题。

建模时参考实物的卡尺测量数据，把每一处的配合公差都控制在合理范围内，比如外壳和面板开孔的配合间隙控制在0.1mm到0.2mm之间，既方便装配时顺利推入，又不会因为间隙过大出现晃动、缝隙漏光的问题。显示窗口的每一格发光区域的尺寸都和内部灯珠的发光角度做匹配，灯珠到窗口内表面的距离刚好让光线铺满整格显示区域，不会出现格段之间串光、亮区不均匀的问题。考虑到这类部件很多是用在户外作业设备上，外壳的合模位置做了止口设计，装配后能达到基础的防尘防泼溅要求，日常使用时溅到的水、飘落的灰尘不会轻易进入壳体内部，影响电路的正常工作。

在实际选型应用中，这类指示器不需要复杂的通讯协议，直接通过采样线连接电池组的正负极，通过内部的电压检测电路就能实现电量分段显示，不需要额外接主控单元，适配成本很低，不管是铅酸电池组还是低压锂电池组，只要匹配对应的电压检测阈值就能直接使用。结构设计上没有多余的复杂曲面，所有的转角都做了R0.5的圆角处理，既避免注塑生产时出现应力集中的问题，也能让装配时的边角不会划手，提升装配作业的安全性。背面的PCB板和外壳之间预留了0.3mm的打胶槽，装配完成后可以打一圈密封胶进一步提升防护等级，满足潮湿、多尘工况下的使用需求。
