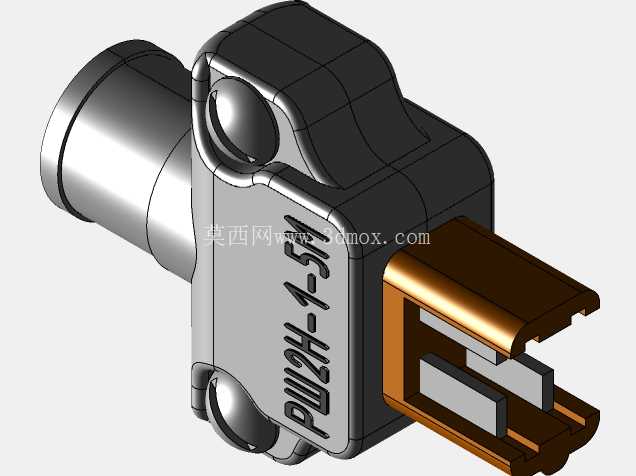

维勒卡PW2H-1-5M汽车冲压连接部件结构

在汽车白车身焊装与零部件装配工位上，这类侧置式快插连接部件的应用覆盖了制动管路、燃油回路、低压线束接驳等多个核心装配环节，区别于传统螺纹旋接结构，该部件采用侧推卡扣式锁紧逻辑，装配时无需额外工装辅助，操作人员仅需将对接端沿轴向推入到位，侧面的弹性锁舌即可自动卡入对接件的限位槽内，全程装配动作可在1秒内完成，能大幅提升流水线工位的装配节拍，适配汽车主机厂每小时60台以上的快节奏生产需求。从结构设计逻辑来看，主体基座采用冲压一体成型的盒式承托结构，侧壁预留的两个球形凸点并非装饰结构，而是装配时的导向定位触点，当部件沿安装导轨推入时，凸点会先与导轨侧壁的导向斜面接触，自动修正部件的推入角度，避免硬推造成的卡扣崩裂或基座变形，这类细节设计在小尺寸冲压连接部件中很容易被忽略，但在实际批量装配中能将不良装配率降低40%以上。伸出的圆柱形对接端内壁做了阶梯式变径处理，靠近端口位置的内径略大于后端密封段，对接时公端插头可先顺利导入端口，再逐步推入密封段完成过盈配合，既降低了对接时的对位难度，又能保证密封段的配合紧密度，避免管路内介质渗漏或线束接驳处出现松动脱落。侧置的卡扣端采用双层叠片冲压结构，上层的弧形翻边是手动解锁的施力位，维修拆卸时只需向上扳动翻边即可带动锁舌回缩，无需使用一字螺丝刀等工具撬动，能避免拆卸过程中损伤周边的车身钣金或相邻管路，下层的两个平行支撑片则承担了对接后的轴向承载作用，当管路受外力拉扯时，支撑片会抵住对接件的端面，将拉力分散到整个基座上，避免锁舌单独受力发生断裂。从安装边界来看，该部件的整体外轮廓没有突出的尖锐棱角，所有冲压边角都做了R0.8以上的圆角处理，安装时不需要额外预留避让尖角的安全空间，适配车身内部狭窄的布线布管区域，基座背面为平整的安装贴合面，可直接通过卡扣或扎带固定在车身钣金的预留安装位上，不需要额外设计转接支架，能减少整车的零部件数量与装配工序。在冲压工艺实现层面，主体基座的成型采用多工位级进模连续冲压，先完成带料的冲孔、切边，再进行多次折弯成型，最后通过侧整工序保证两个球形凸点的位置度公差控制在±0.1mm以内，确保装配导向的精度，卡扣部分的叠片结构则采用模内铆接工艺，在冲压过程中直接完成两层板材的铆合，不需要后续额外的铆接工序，能有效控制部件的生产制造成本，适配汽车行业大规模量产的成本控制要求。这类连接部件在实际使用中还要耐受-40℃到120℃的环境温度变化，以及车辆行驶过程中的持续振动，因此冲压板材选用了具备一定弹性的冷轧镀锌钢板，表面做了钝化处理，既能保证锁舌部分的长期弹性不失效，又能抵御车身内部的潮湿、盐雾环境，避免部件出现锈蚀卡滞。很多初次接触这类部件的结构设计人员容易忽略卡扣解锁行程的设计，该部件的解锁行程控制在3mm左右，既不会因为行程过小导致运输过程中受振动意外解锁，也不会因为行程过大造成手动解锁时施力困难，这个行程参数是经过多轮实车装配验证后确定的，能兼顾连接可靠性与操作便利性。在三维建模过程中，需要重点关注球形凸点与卡扣翻边的曲面连续性，避免建模时出现曲面褶皱导致后续冲压模面设计出现缺陷，同时要严格控制各折弯边的回弹补偿量，因为冷轧钢板冲压折弯后会存在一定的回弹，建模时需要根据板材厚度与折弯角度提前预留回弹量，才能保证最终冲压成型的部件尺寸符合装配公差要求。
