小型立式砂带磨削设备结构设计

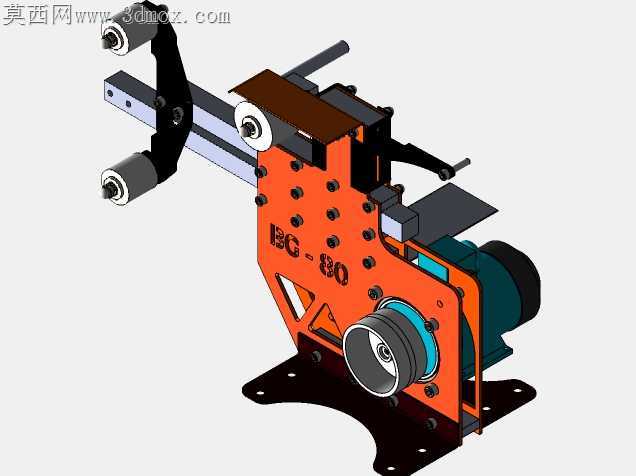

小型五金件打磨作业里，常遇到砂带跑偏、张紧力不均导致的磨削面振纹问题，这款立式砂带磨的结构设计刚好戳中这类现场痛点。接触轮的安装座做了偏心微调结构，不用拆解护罩就能拧动侧方调节螺钉，修正砂带运行时的轴向窜动，比传统固定式轮座省了近七成的调机时间，日常换不同粒度砂带时，也能快速适配张紧行程。张紧臂的铰接点嵌了自润滑铜套，臂身的三个导轮呈错位排布，既给砂带留出足够的包角接触面积，又能避免砂带高速运行时和机架侧板发生剐蹭，哪怕是1500mm到2000mm周长的常规砂带，都能通过臂端的弹簧预紧结构自动补偿拉伸量，不会出现运转中途松脱打滑的情况。主机身的橙色安装板做了密集的沉头孔位，电机、接触轮座、工件托板都靠这些孔位实现无额外支架的直接固定，减少了拼接支架带来的装配累积误差，安装板下方的异形底座切了多个减重缺口，同时保留了四个角的安装固定孔，既压减了整机自重，又能保证设备锁在工作台面上时，满负荷磨削不会出现共振位移。侧方伸出的工件托板做了可翻折设计，打磨小尺寸异形件时可以把托板翻起，留出更大的操作空间，打磨长条平面件时放下托板，能给工件提供稳定的支撑，避免手持进给时的力度不稳导致磨削深度不均。驱动电机和主动轮之间做了同轴直连的结构，省去了皮带传动的额外损耗，主动轮外圈包了一层丁腈橡胶，既能增大和砂带背面的摩擦力，又能缓冲高速运转时的振动，传递到工件上的磨削力更平稳，不会出现硬接触导致的工件边缘崩缺。走线位置全部藏在机身安装板的后侧凹槽里，外部没有裸露的线缆，打磨产生的金属碎屑不会刮破线材绝缘层，长期在多尘的打磨工位使用也能降低电路故障概率。
