铸铁焊道切割用双头带锯设备结构

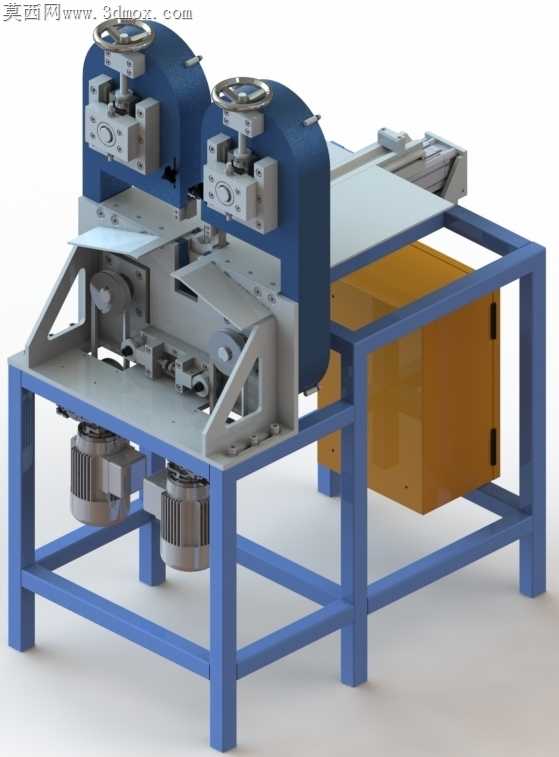

铸铁件焊道余高打磨切割一直是铸造后处理环节的痛点，普通单头锯切设备单次只能处理单侧焊道，工件反复装夹找正的过程中，很容易因为定位基准偏移出现切口偏斜、余量不均的问题，甚至会因为二次装夹的夹持力变化导致薄壁铸铁件出现微裂纹，后续补焊反而增加更多工序成本。这套双头带锯的结构设计，从加工适配的角度直接回应了现场的这些实际问题。两套锯切机头对称布置在机架上方，共用同一套工件输送平台，工件一次装夹定位后就能同步完成两侧焊道的锯切作业，完全省去了二次装夹的找正时间，也从根源上避免了基准偏移带来的加工误差。锯切机头上方的手轮调节结构，没有采用复杂的数控自动进给方案，反而保留了手动微调的操作空间，铸铁焊道的余高往往因为焊接工艺波动存在不小的偏差，现场操作工人可以根据每一批次工件的实际焊道凸起量，快速调整锯片的进给行程，不会因为参数固化出现锯切过深伤及母材、或是锯切过浅残留焊瘤的问题。下方的电机安装位置特意做了下沉式布局，没有直接固定在操作平台的台面上，电机运转产生的振动会通过蓝色方管焊接机架的斜撑结构分散传导，不会直接传递到锯切机头位置，能有效降低锯片切削过程中的振纹，切口的平整程度能满足后续直接打磨涂装的要求，不需要额外做铣削平处理。机架中部的黄色柜体预留了电控元件与锯切冷却系统的安装空间，柜体和锯切区域做了物理分隔，铸铁锯切产生的细碎铁屑不会飞溅到电控元件接线端，能减少现场铁屑清理的维护工作量，也避免了铁屑堆积导致的电路短路隐患。工件输送平台的台面做了平整化处理，没有多余的凸起挡边，针对不同尺寸的铸铁件，可以快速更换适配的定位夹具，不需要对机架主体做额外的打孔改装，适配多规格铸件的焊道切割需求。两套锯切机头的传动部件都做了外置式的防护壳体，锯切过程中断裂的锯条不会直接甩出伤到操作工人，日常更换锯条的时候只需要拆开单侧壳体就能完成操作，维护时不需要拆卸另一侧的正常工作机头，能压缩设备停机维护的时间。
