小型立式数控电磨加工设备结构设计

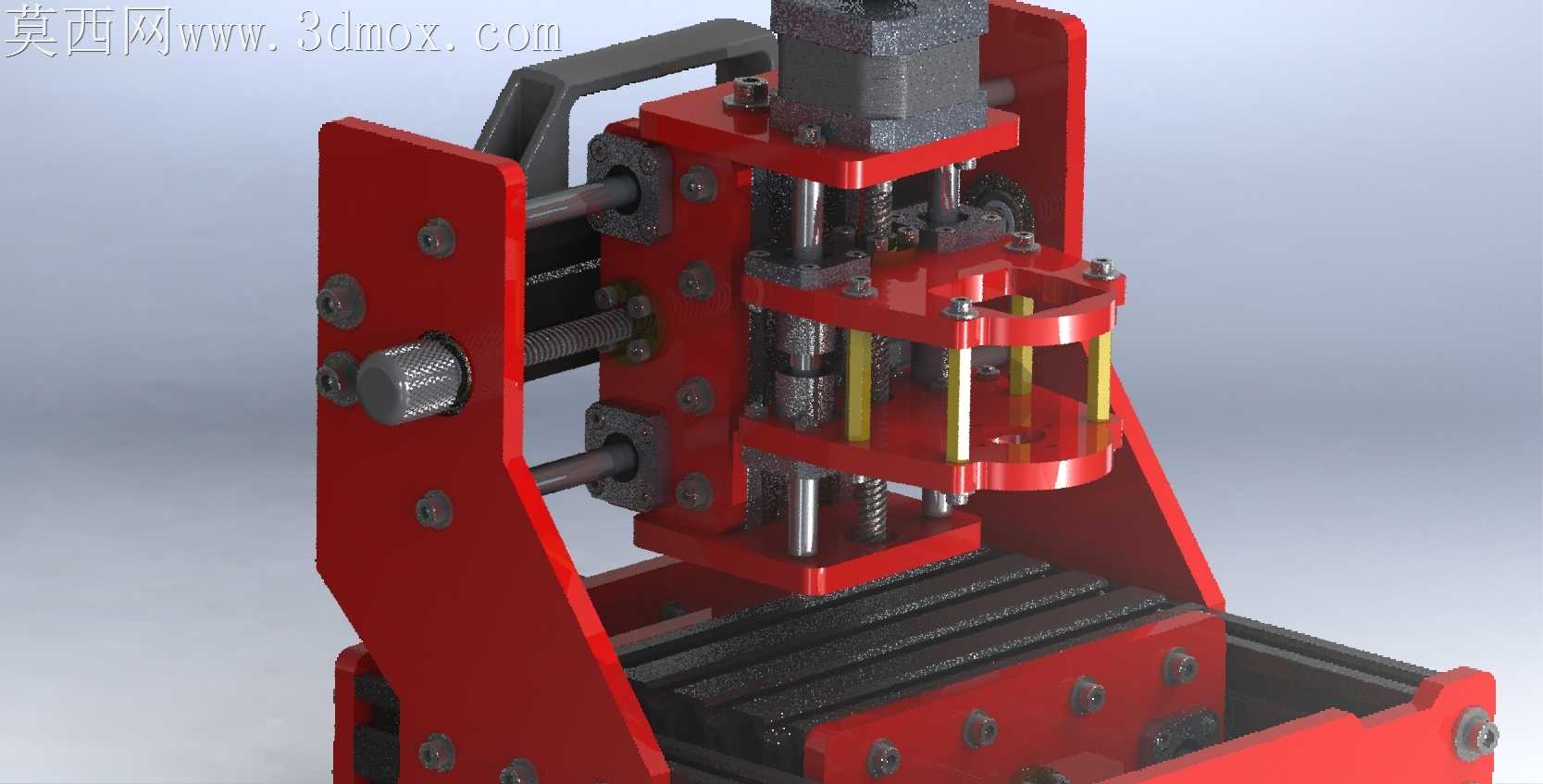

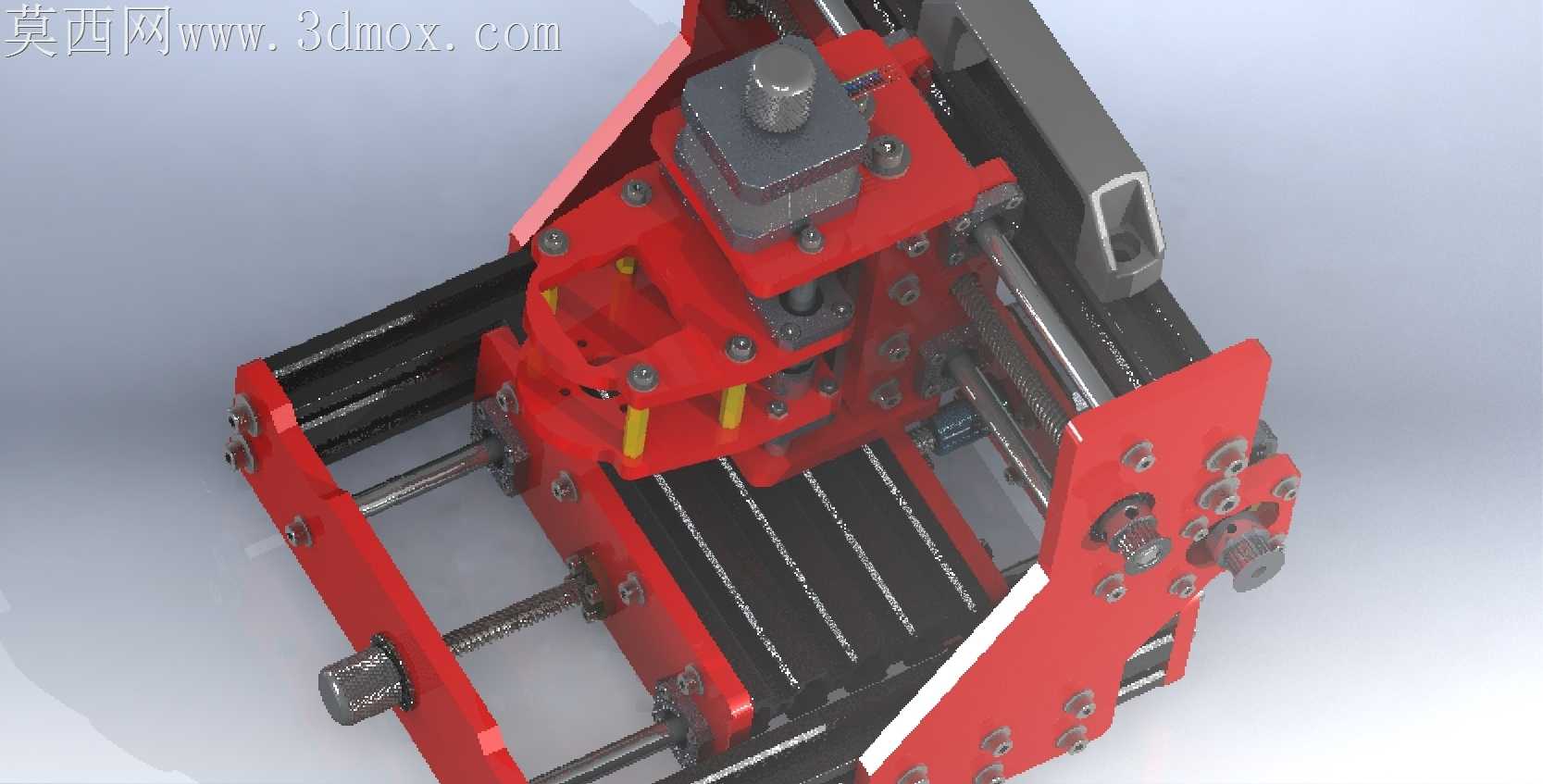

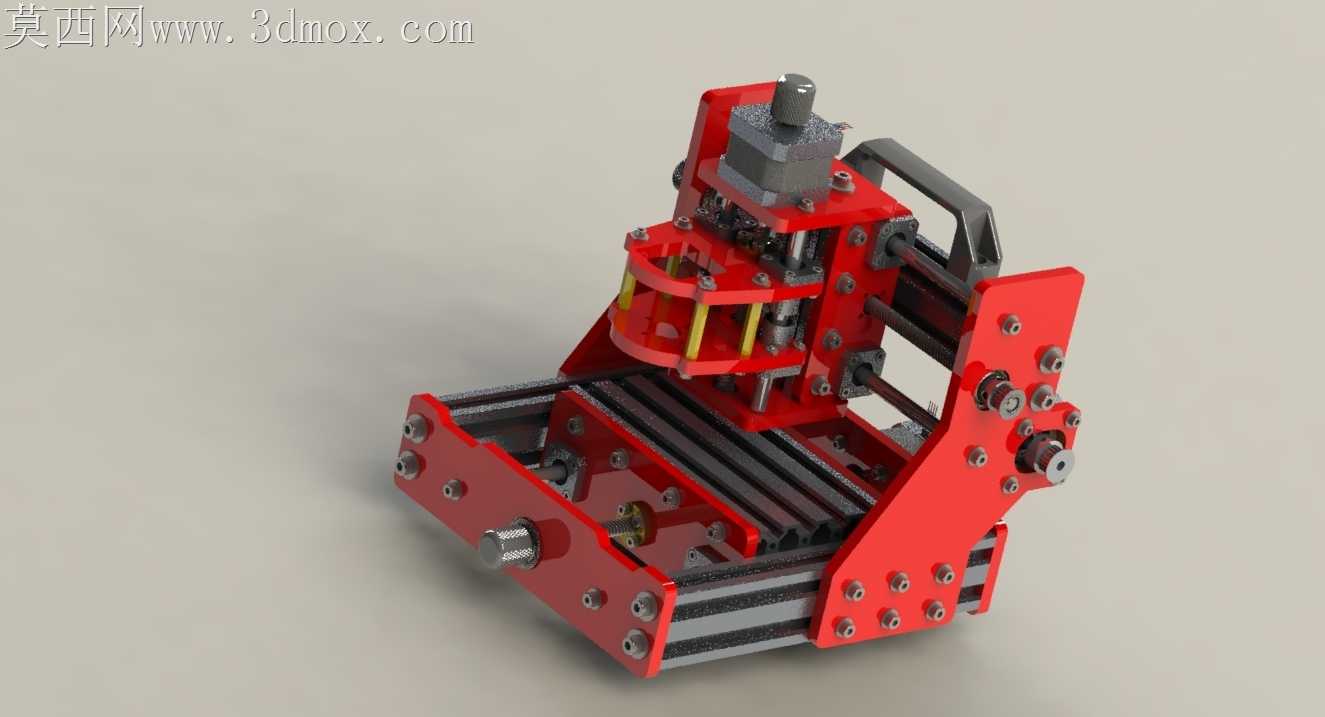

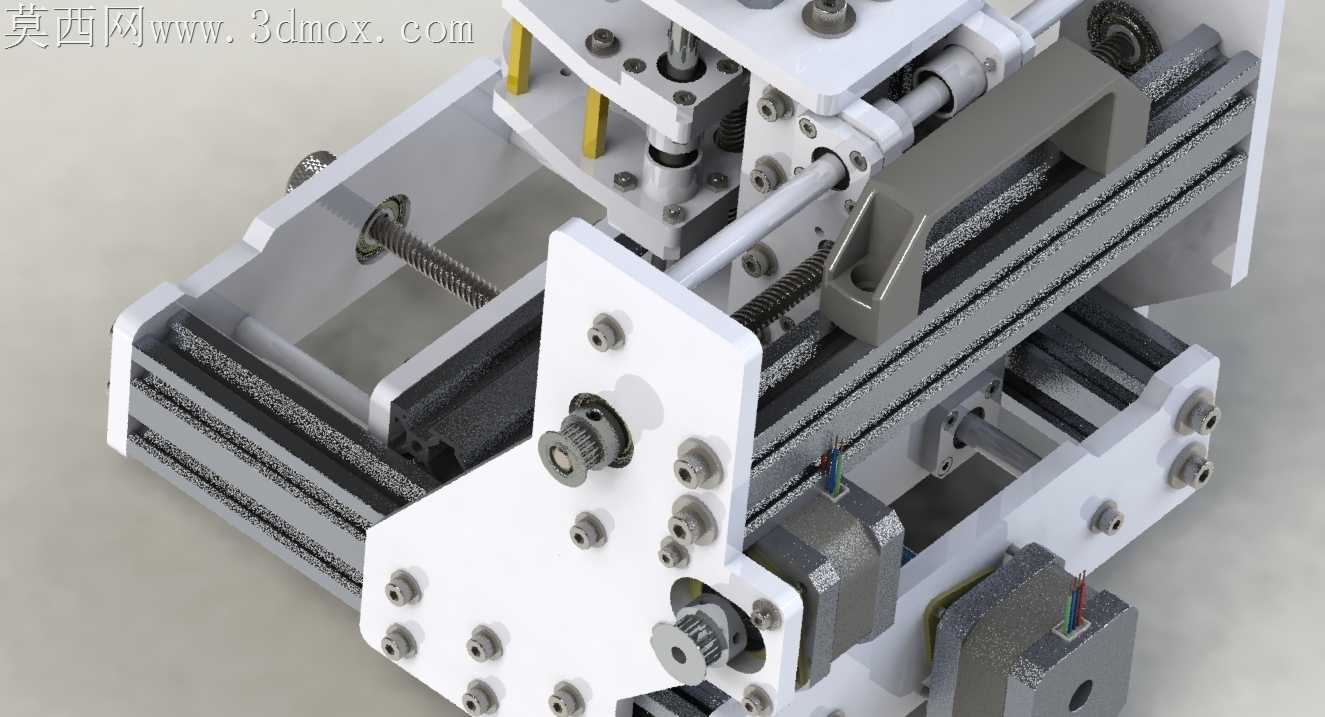

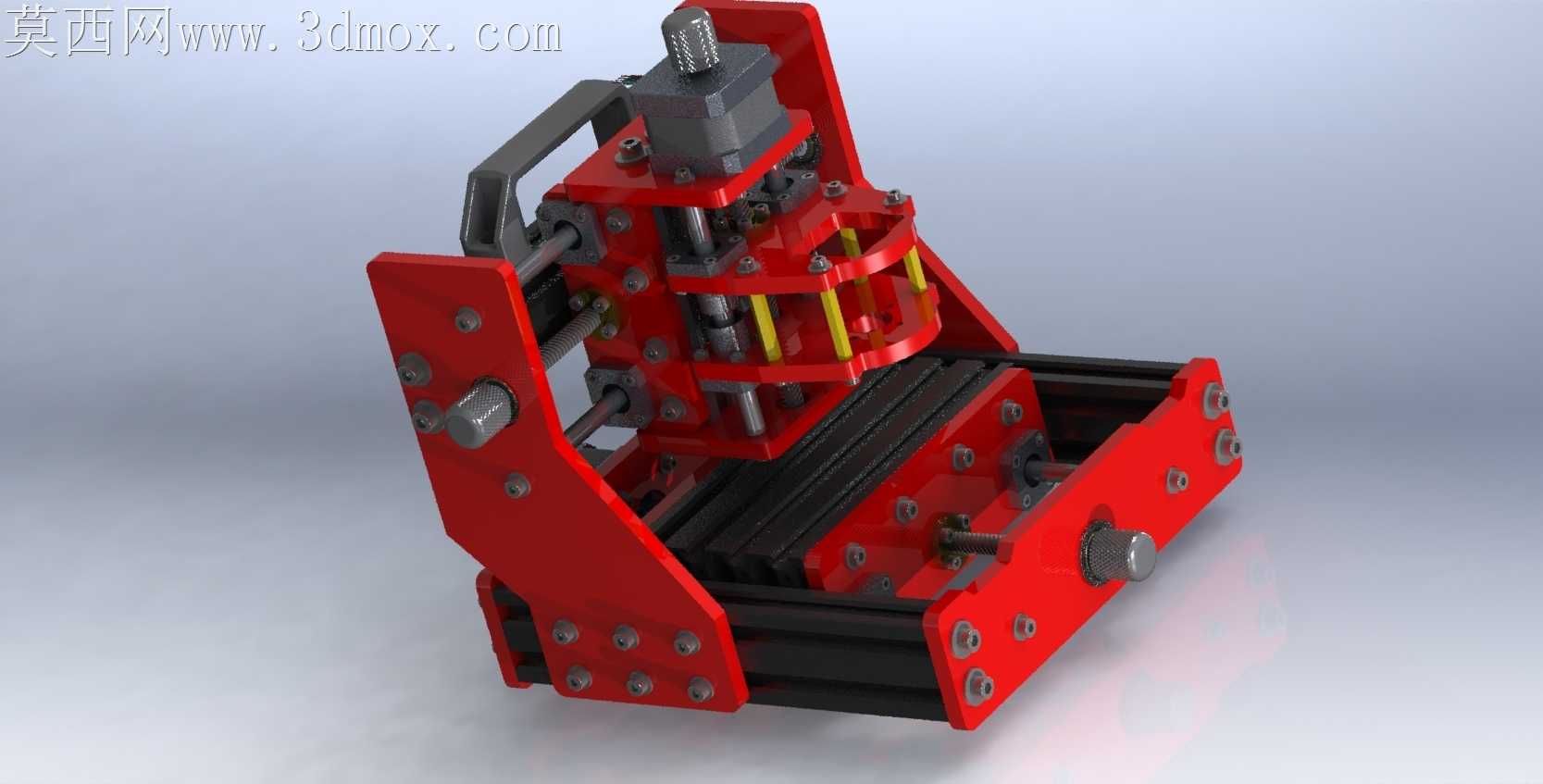

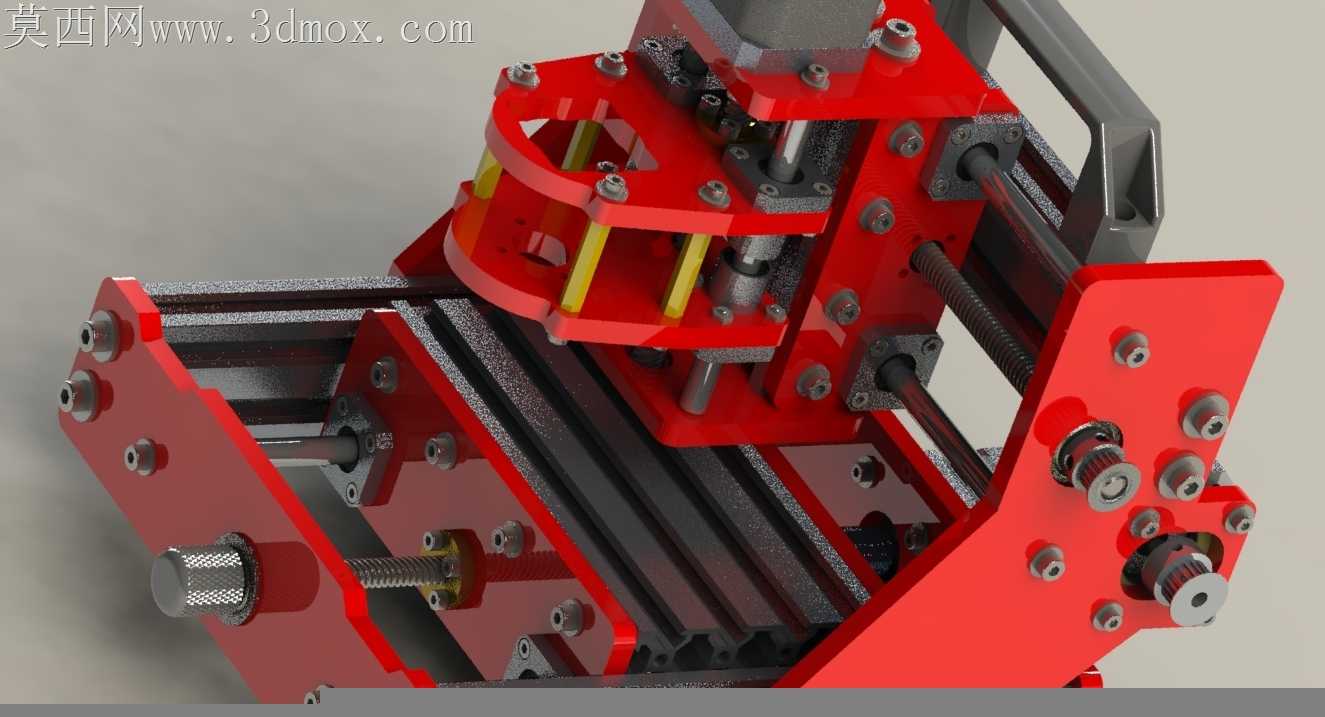

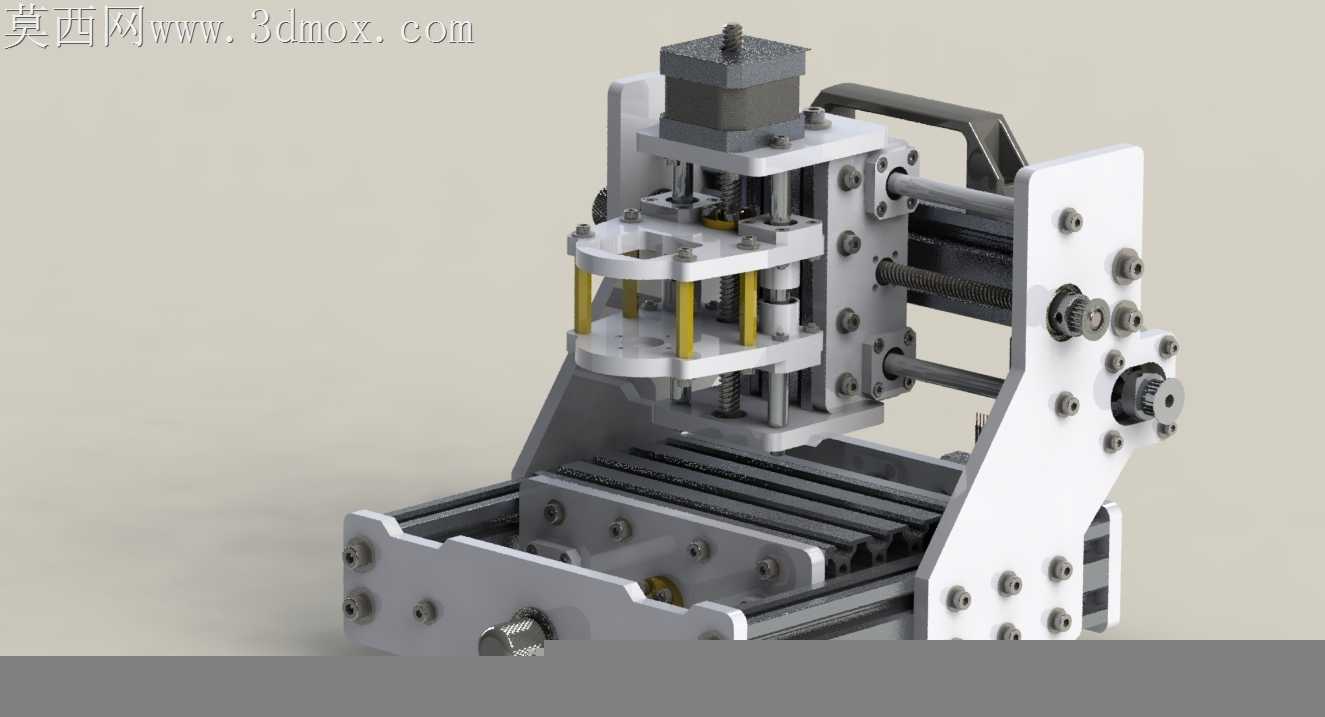

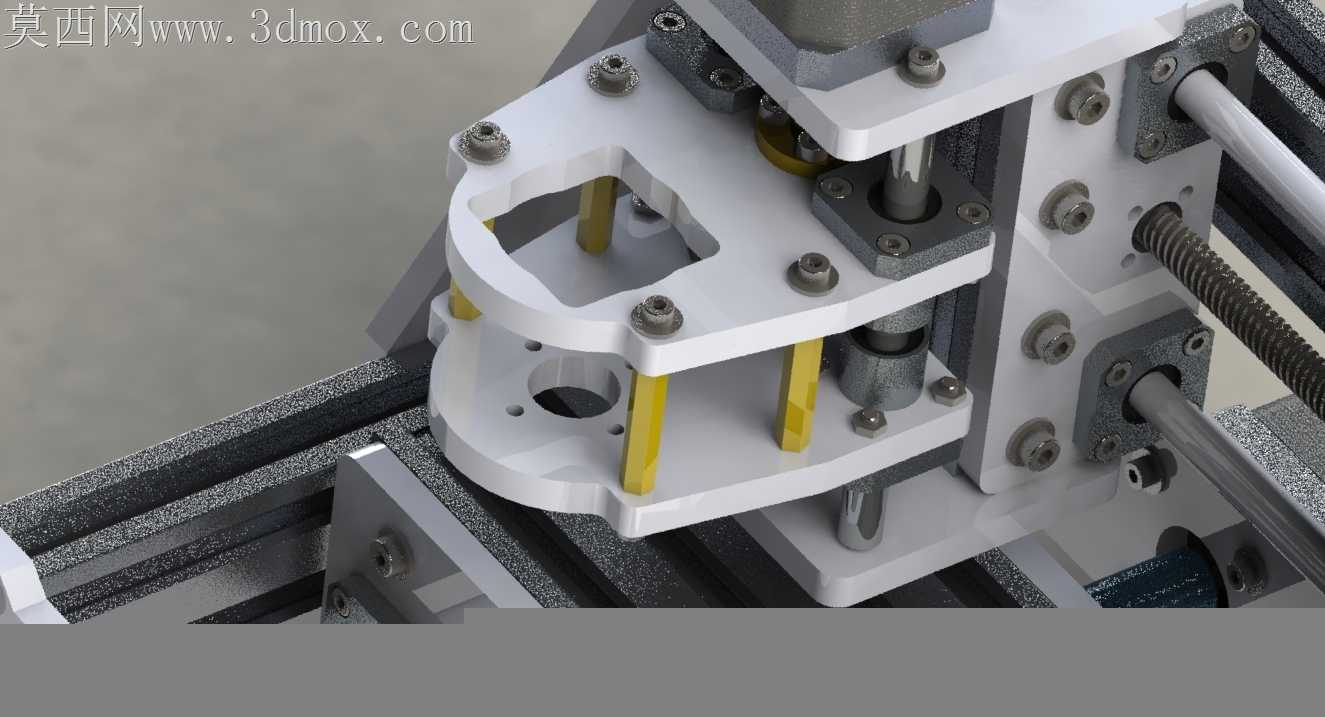

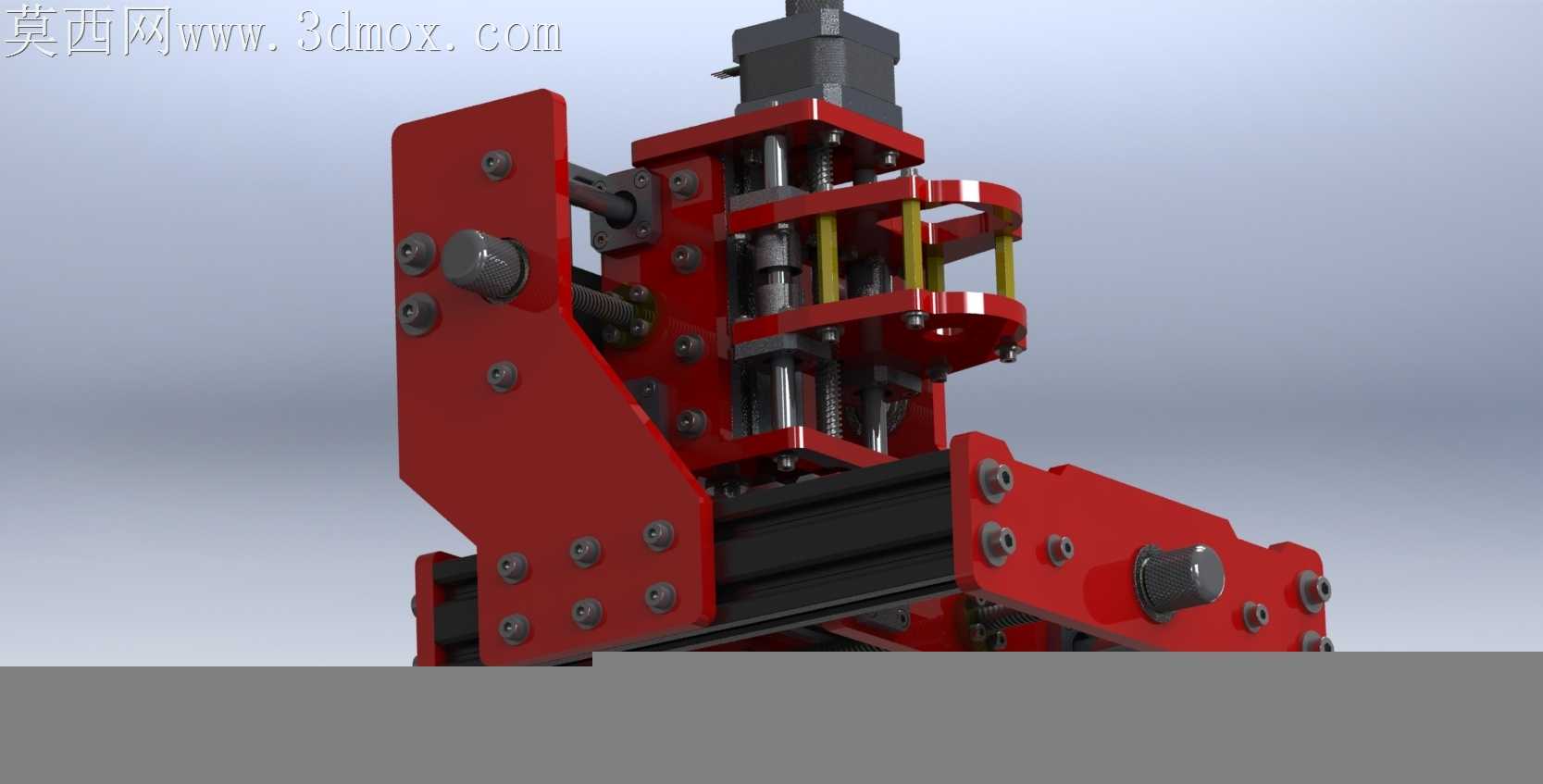

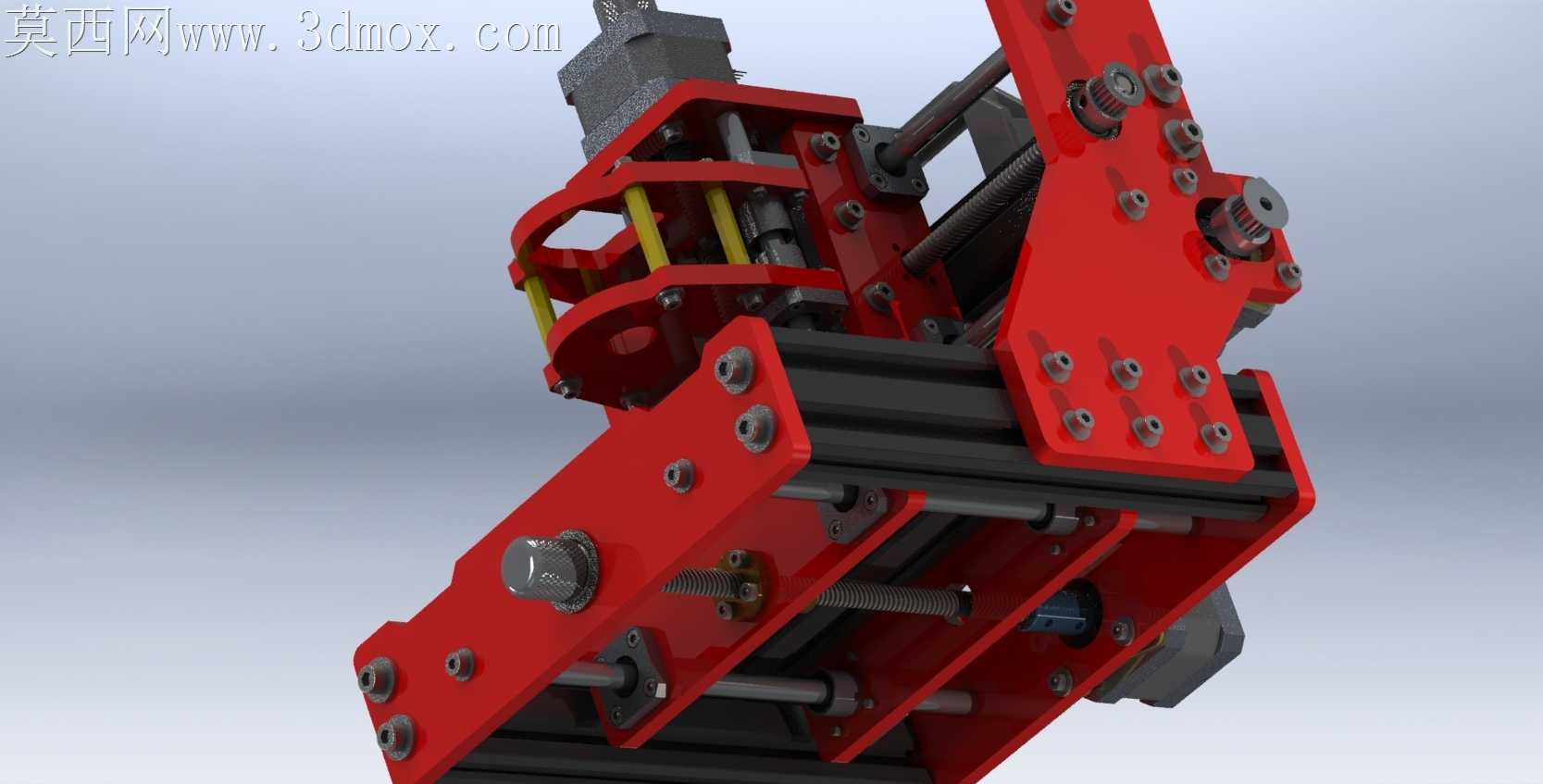

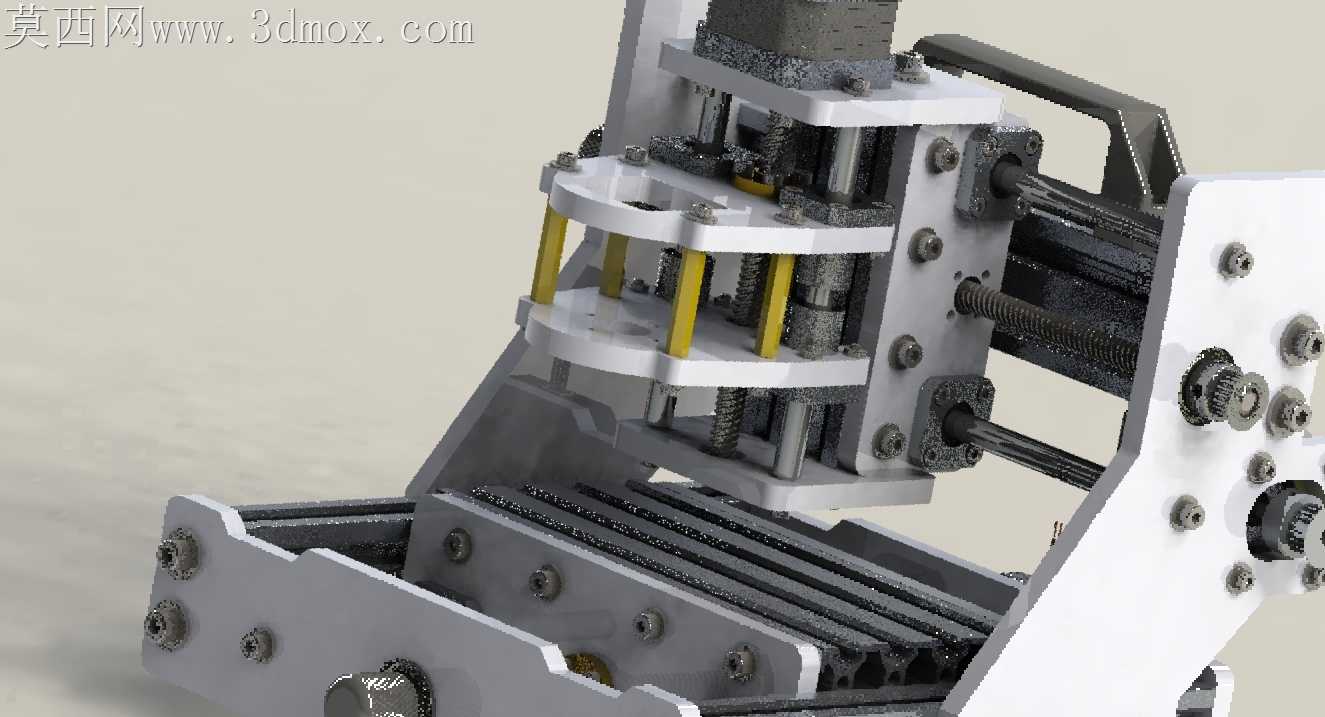

小型桌面级电磨设备最常遇到的加工痛点，是高转速磨头作业时的机架共振问题，很多手改的简易机型在磨削硬质金属或陶瓷胚件时，立柱与滑台衔接处的震颤会直接在工件表面留下振纹，甚至导致磨头崩损。这套结构在立柱与底座的衔接处做了L型一体化支撑设计，没有采用常见的角码拼接方案，一体折弯的支撑臂直接承接Z轴滑台的全部切削反力，滑台导轨安装面的背面增设了等距排布的内六角锁紧螺钉，每颗螺钉的预紧扭矩经过匹配调试，能抵消磨头高速运转时传递到机架的高频振动，避免长期作业后导轨安装位出现应力形变。Z轴进给的导向柱没有选用常规光轴搭配直线轴承的方案，而是采用了硬轨接触面刮研处理，配合铜质导向套预留0.02mm的滑动间隙，既保证进给时的顺滑无卡顿，又能抵消磨头横向磨削时产生的径向窜动，导向柱外侧的黄色缓冲限位套，能在滑台下行到极限位置时提供软接触缓冲，避免硬限位碰撞导致的磨头主轴偏摆。工件夹持平台采用了多槽T型槽设计，槽距经过统一校准，可快速适配不同规格的平口钳、工件靠板，平台下方的Y轴进给丝杠采用了消隙螺母结构，反向进给时的空程间隙控制在0.01mm以内，能满足小零件精磨时的进给精度要求。侧面的手轮调节机构做了刻度盘防滑处理，手轮与丝杠的衔接处增设了阻尼圈，手动微调进给量时不会出现手轮空转或窜动的问题，操作人员可以靠手感精准控制每次的进刀量。外露的紧固件全部选用内六角圆柱头螺钉，螺钉头沉入安装面0.5mm，不会在设备调整时剐蹭操作人员的衣物或工具，机架侧板的减重孔做了圆角过渡处理，没有尖锐的铣削毛刺，既减轻了设备整体重量，又避免了应力集中导致的侧板开裂。磨头安装座做了同轴度校准设计，安装位的内孔与主轴的同轴度公差控制在0.005mm以内，更换不同规格的磨头夹头时不需要反复打表校准，能大幅减少换件后的调试时间，适配不同直径的磨头、铣刀等加工端头。整套结构没有多余的装饰性设计，所有的结构细节都围绕小工件精密磨削的实际工况调整，从根源上规避了小型加工设备常见的刚性不足、进给虚位、共振震颤等问题，既可以作为小型加工车间的辅助精磨设备，也能满足个人工坊的零件修配、小批量零件加工需求，所有配合面的公差设定都兼顾了加工成本与装配难度，普通的机加工车间就能完成全部零件的加工与装配，不需要特殊的定制加工设备。
