250吨上开式框架液压冲压设备结构

这款250吨规格的上开式液压冲压设备，主要面向大尺寸、高重量金属坯料的冲压成型作业场景，解决常规侧开式压力机受上部空间干涉、大尺寸工件吊装进料困难的痛点。在汽车零部件冲压生产环节，这类设备可完成汽车结构件、覆盖件的厚板冲压、校形、压装工序，也可适配五金制品、航空航天厚壁构件的成型加工，相比传统闭式压力机，上开口的结构设计允许车间天车直接从设备正上方完成重型坯料的吊装上下料，无需预留侧方长距离进料通道，能有效压缩车间设备排布的占地空间，提升大重量工件的上下料作业效率。

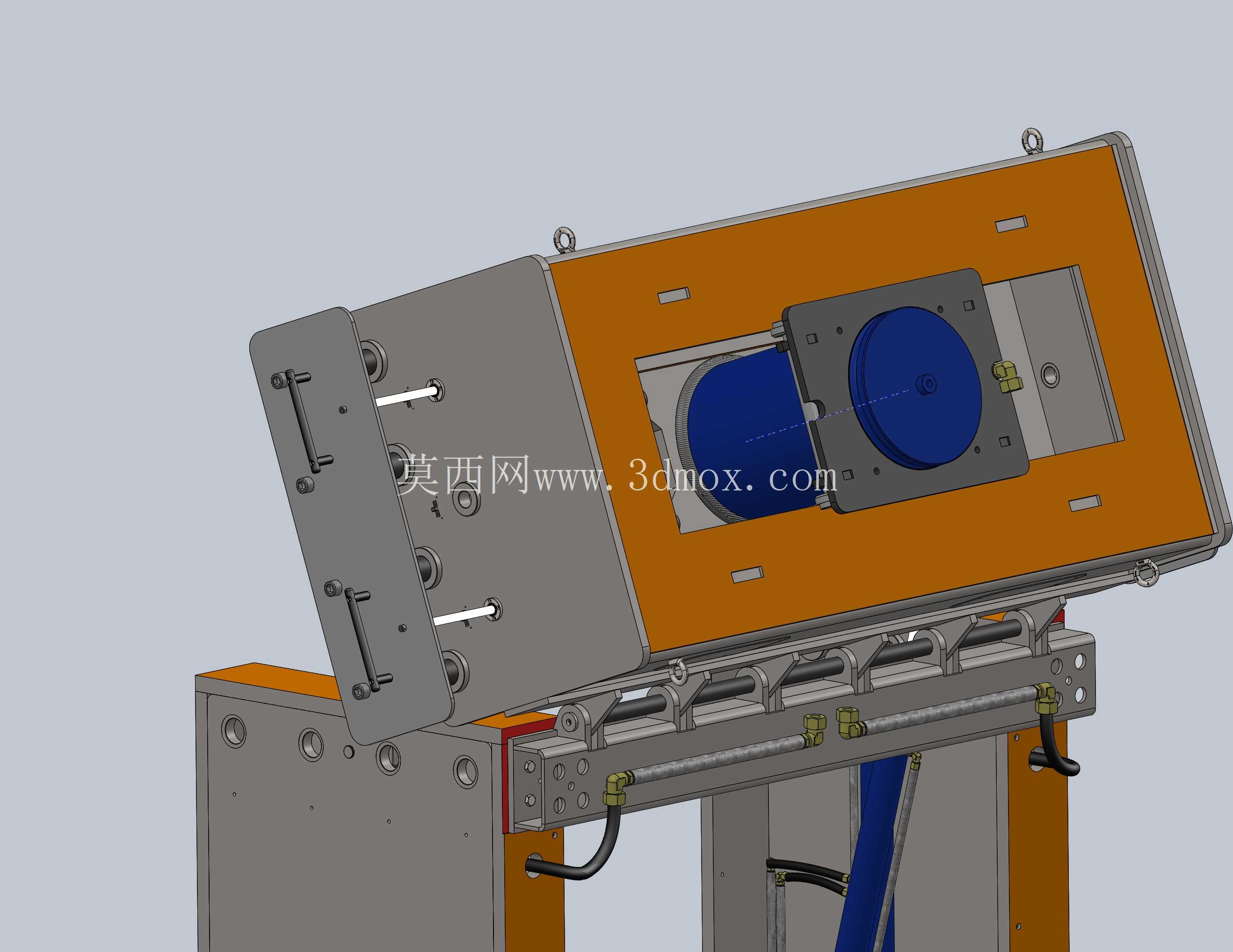

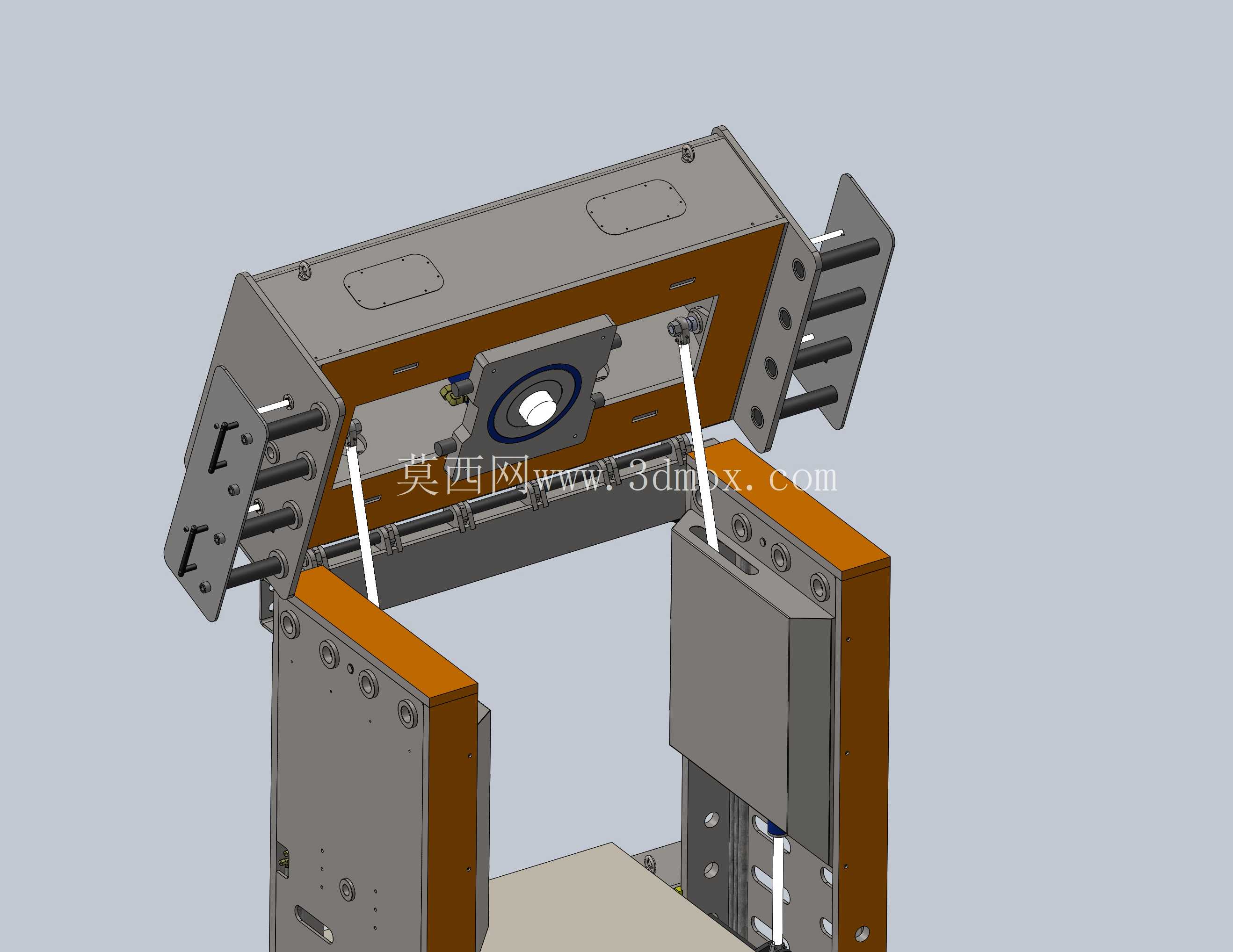

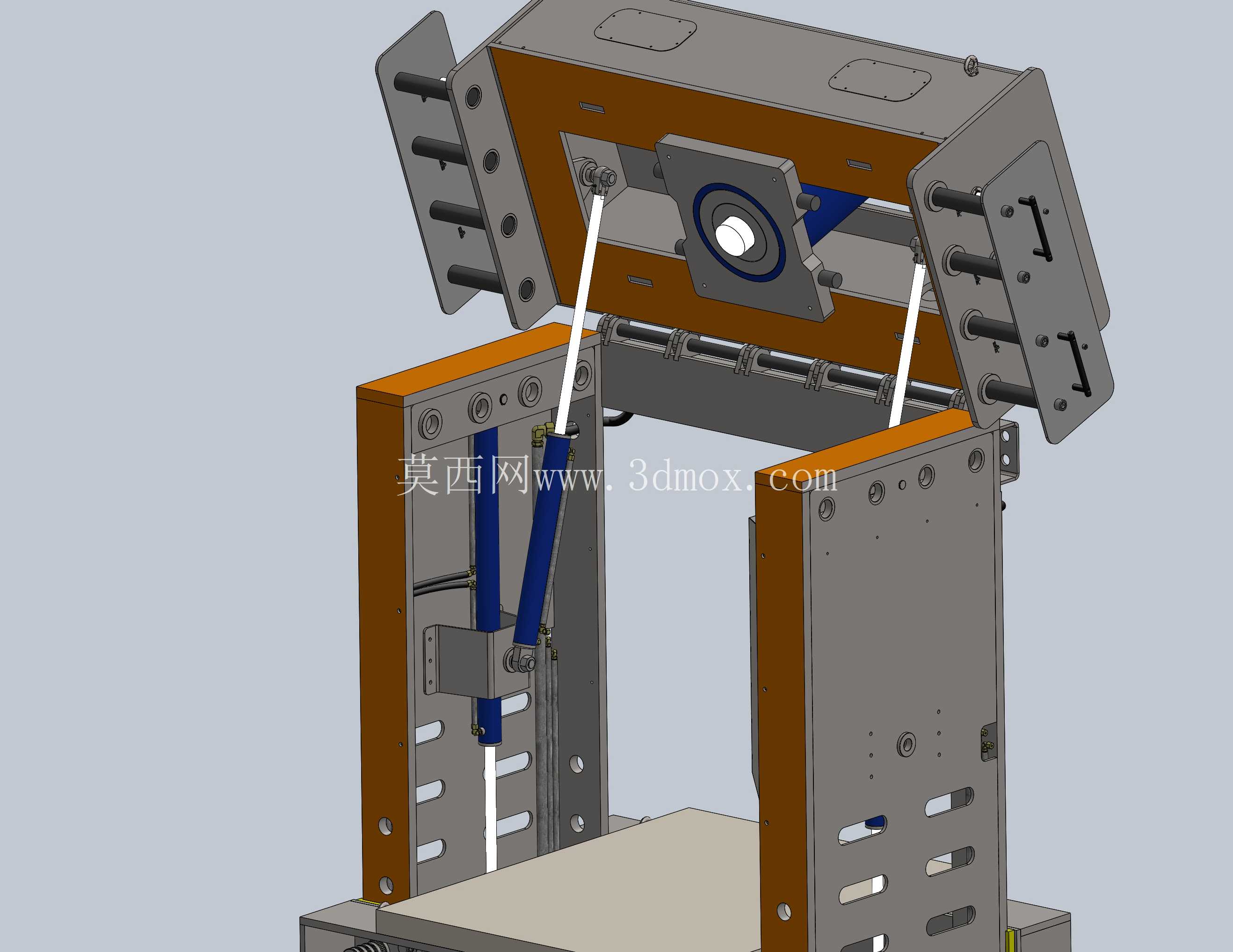

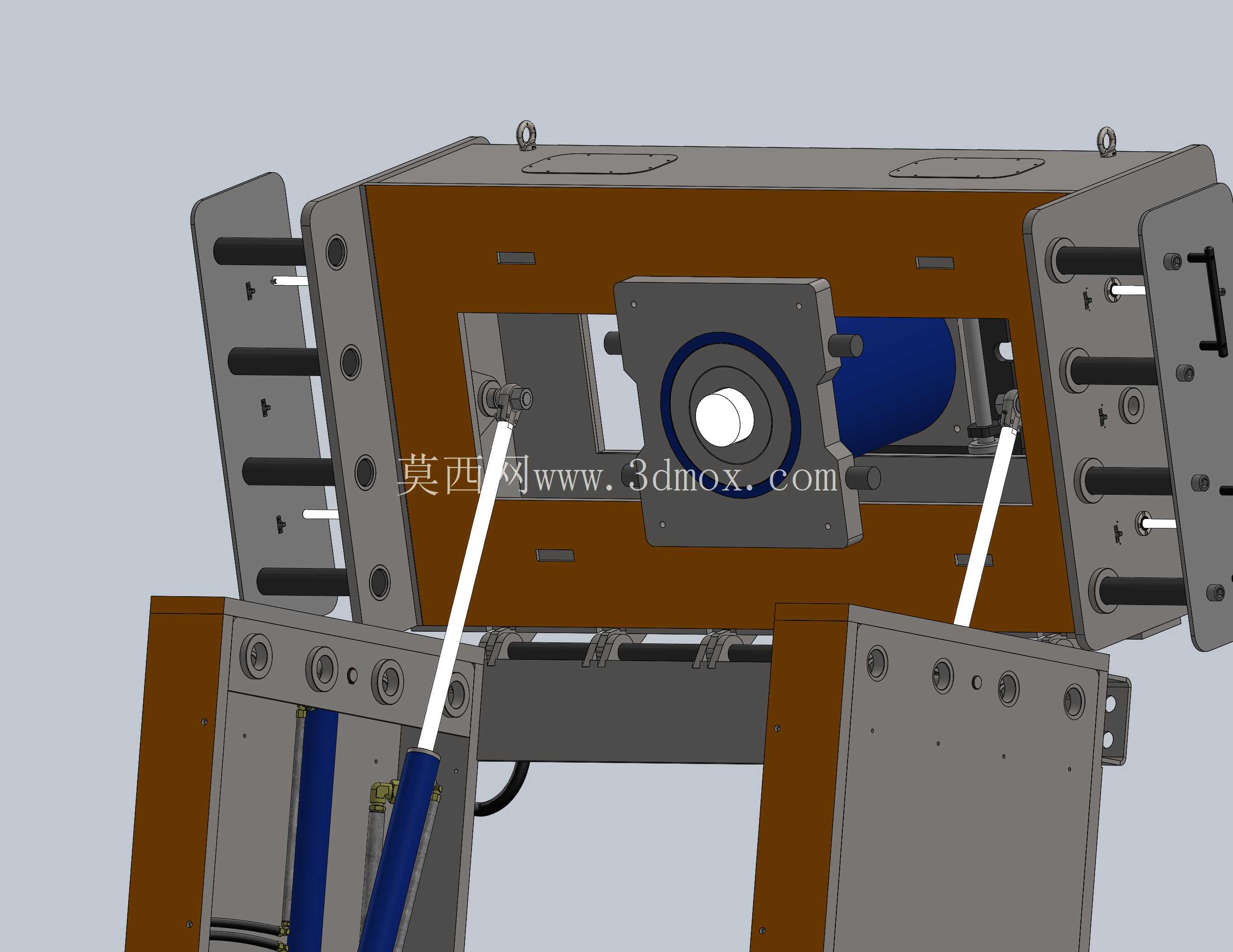

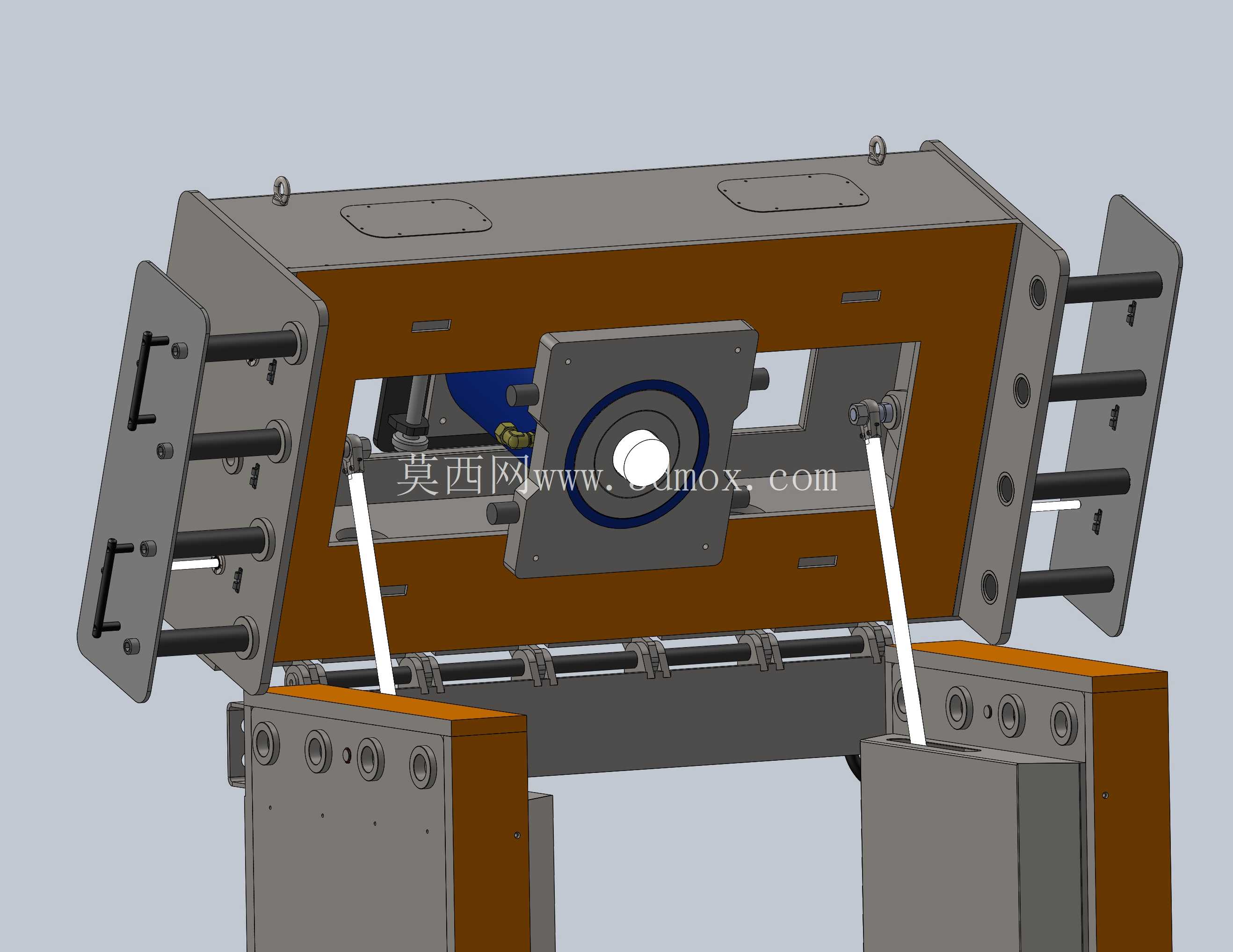

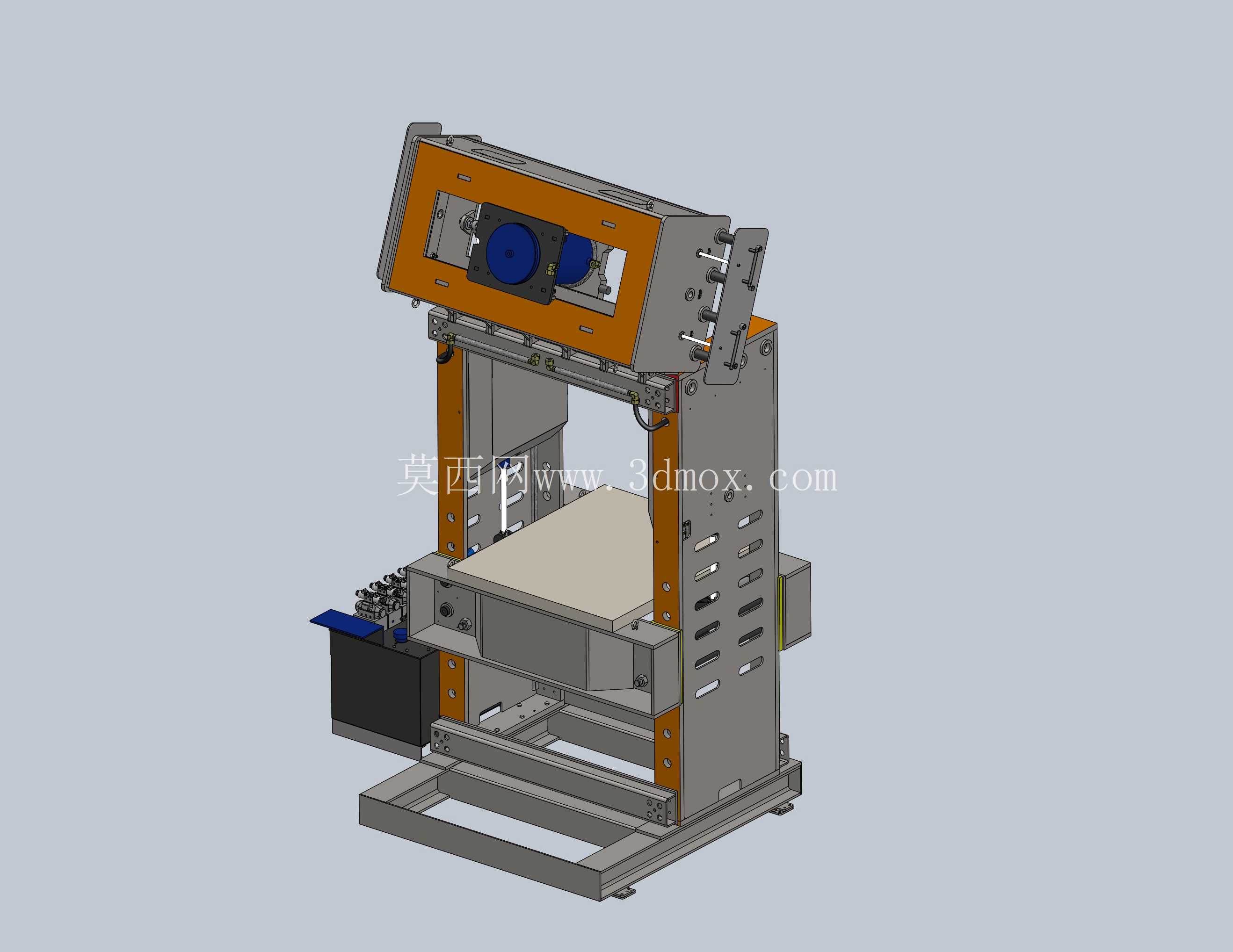

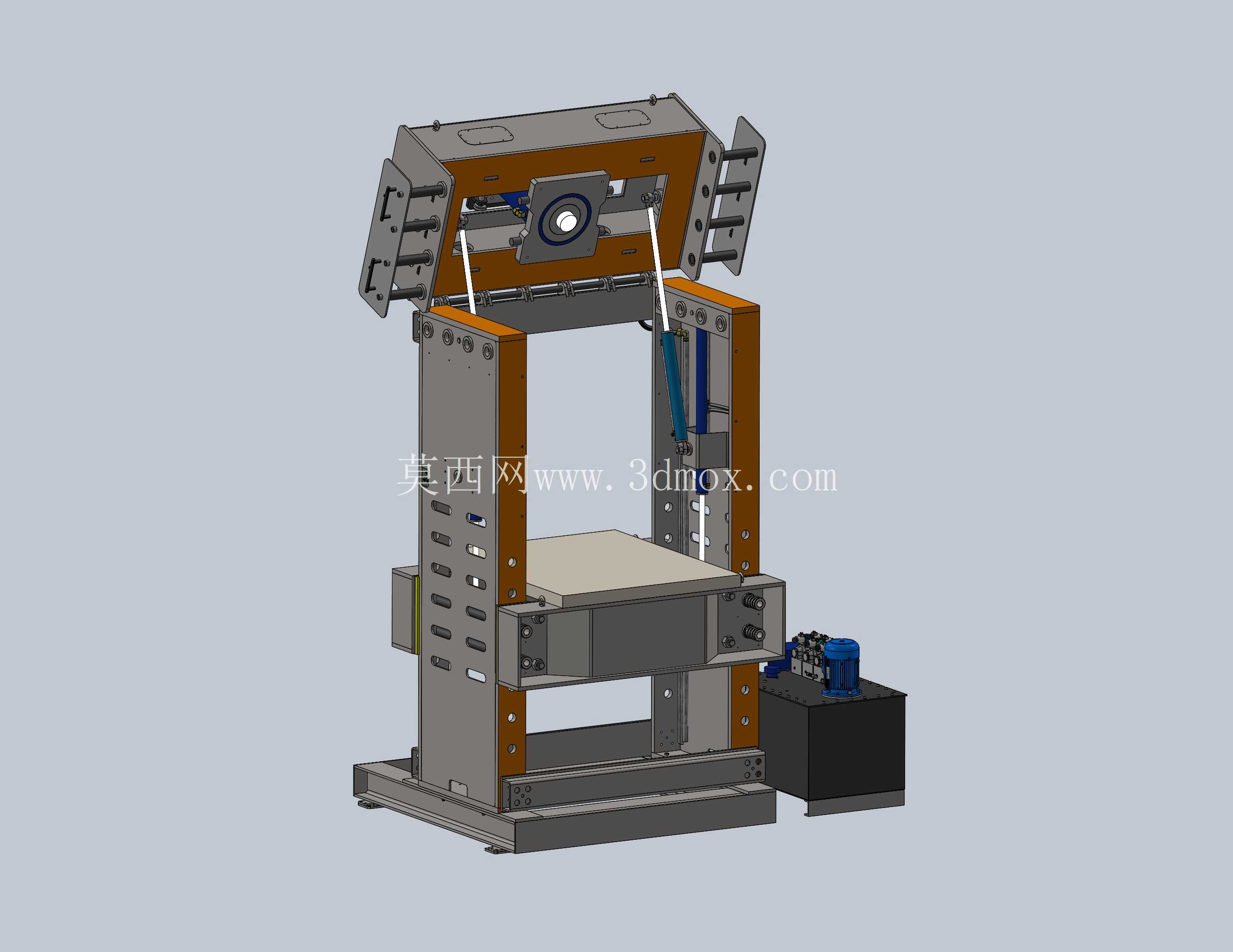

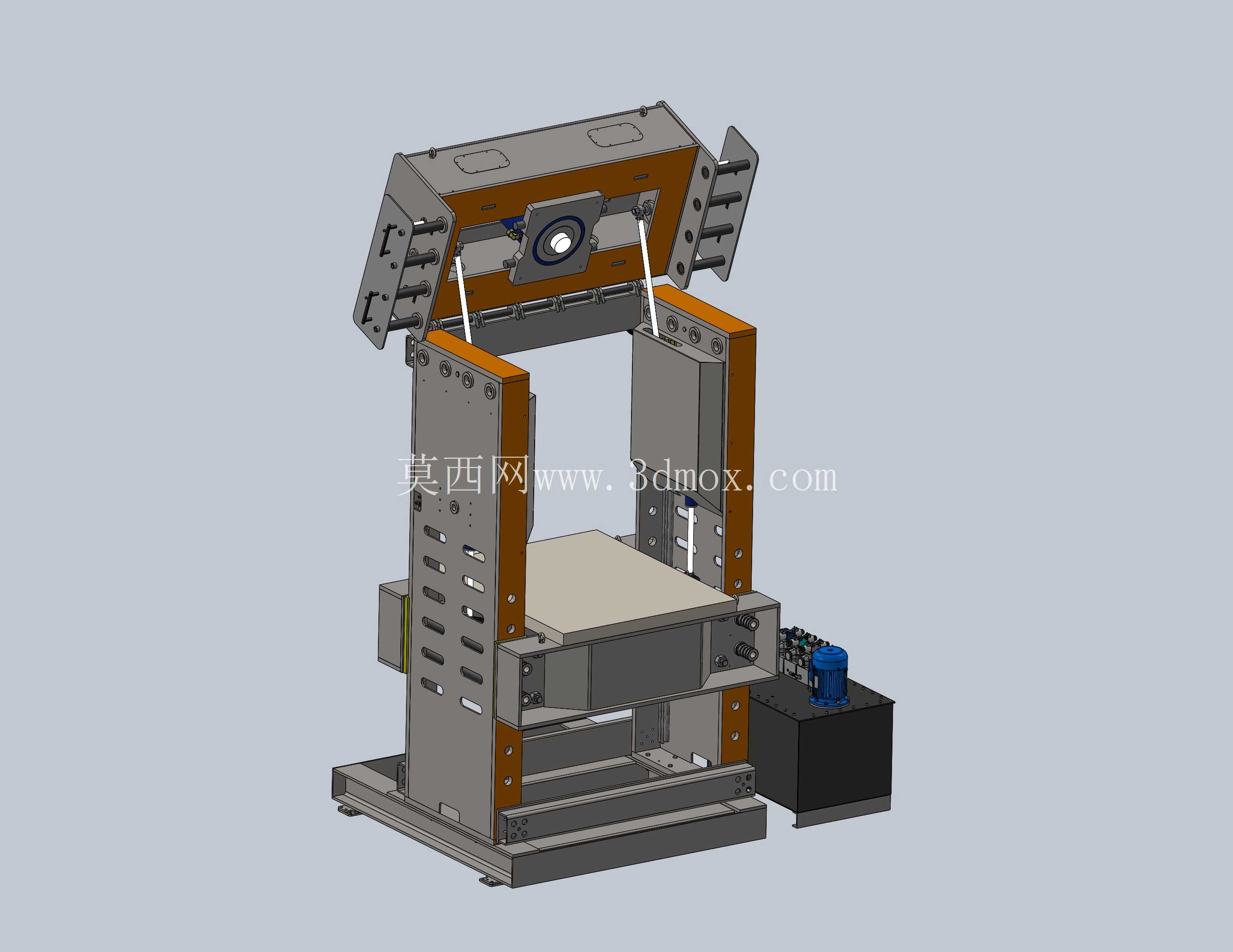

从结构设计逻辑来看，设备采用整体焊接式框架机身，左右两侧立柱采用加厚钢板焊接后去应力处理，立柱内侧布置可调式导轨，为滑块运行提供高精度导向，导轨间隙可通过侧面的调节螺钉进行微调，抵消长期冲压作业带来的导轨磨损量，保证滑块运行的平行度精度。设备上部的上横梁集成主工作油缸，油缸采用活塞式结构，额定输出压力250吨，油缸活塞杆端部与滑块刚性连接，滑块底面预留标准T型槽，可根据加工需求安装不同规格的冲压模具，滑块行程可通过行程开关进行上下限位调整，适配不同闭合高度的模具安装需求。

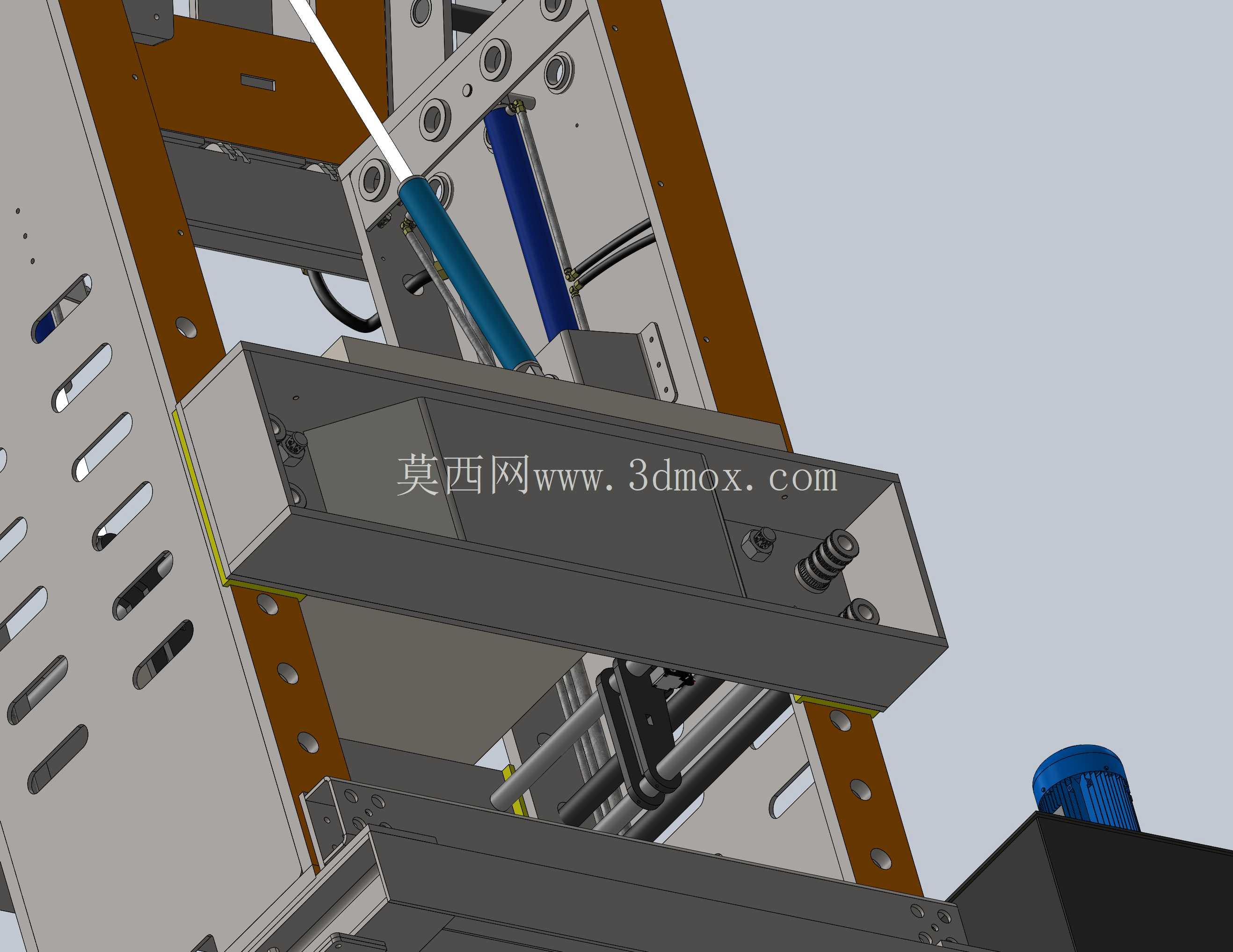

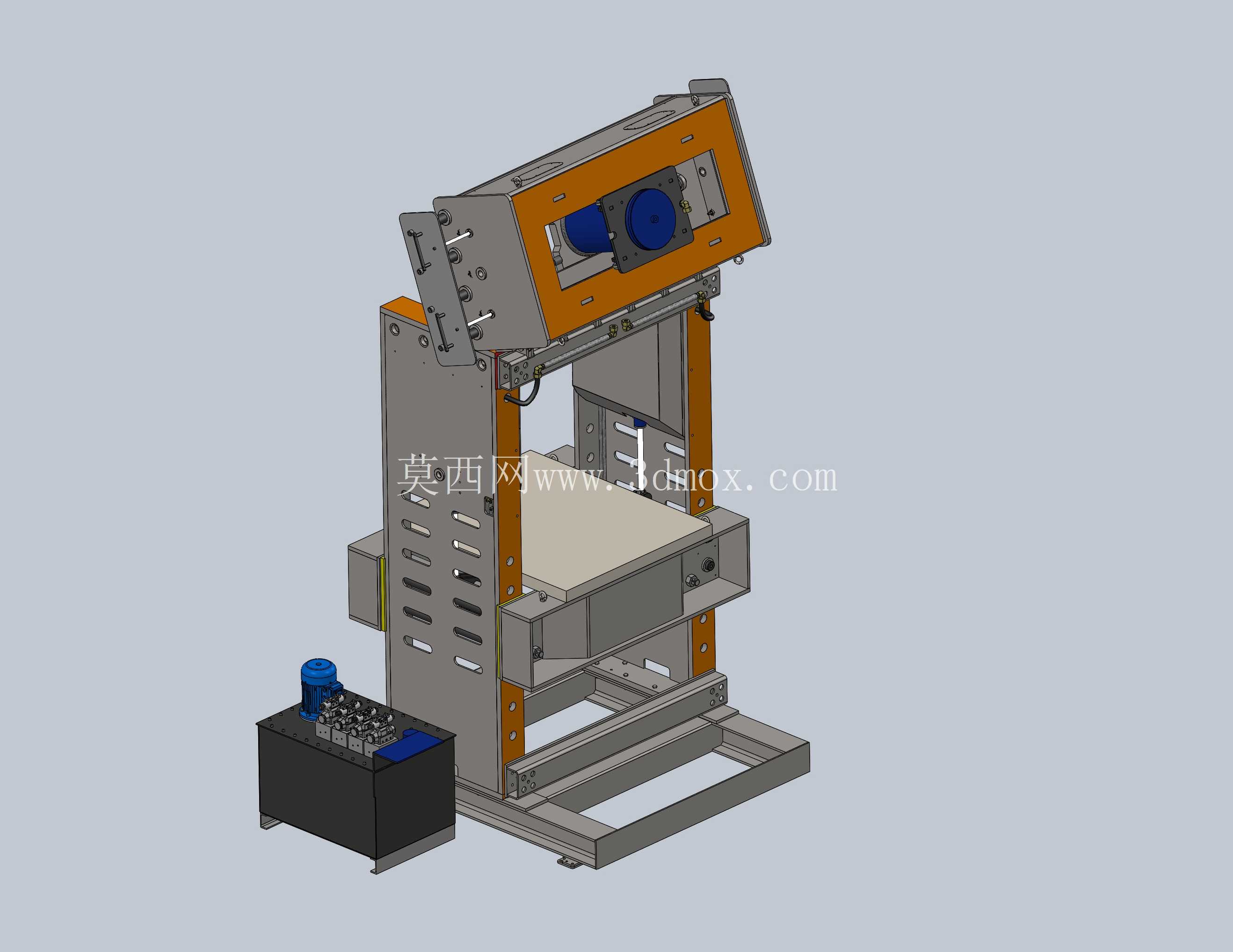

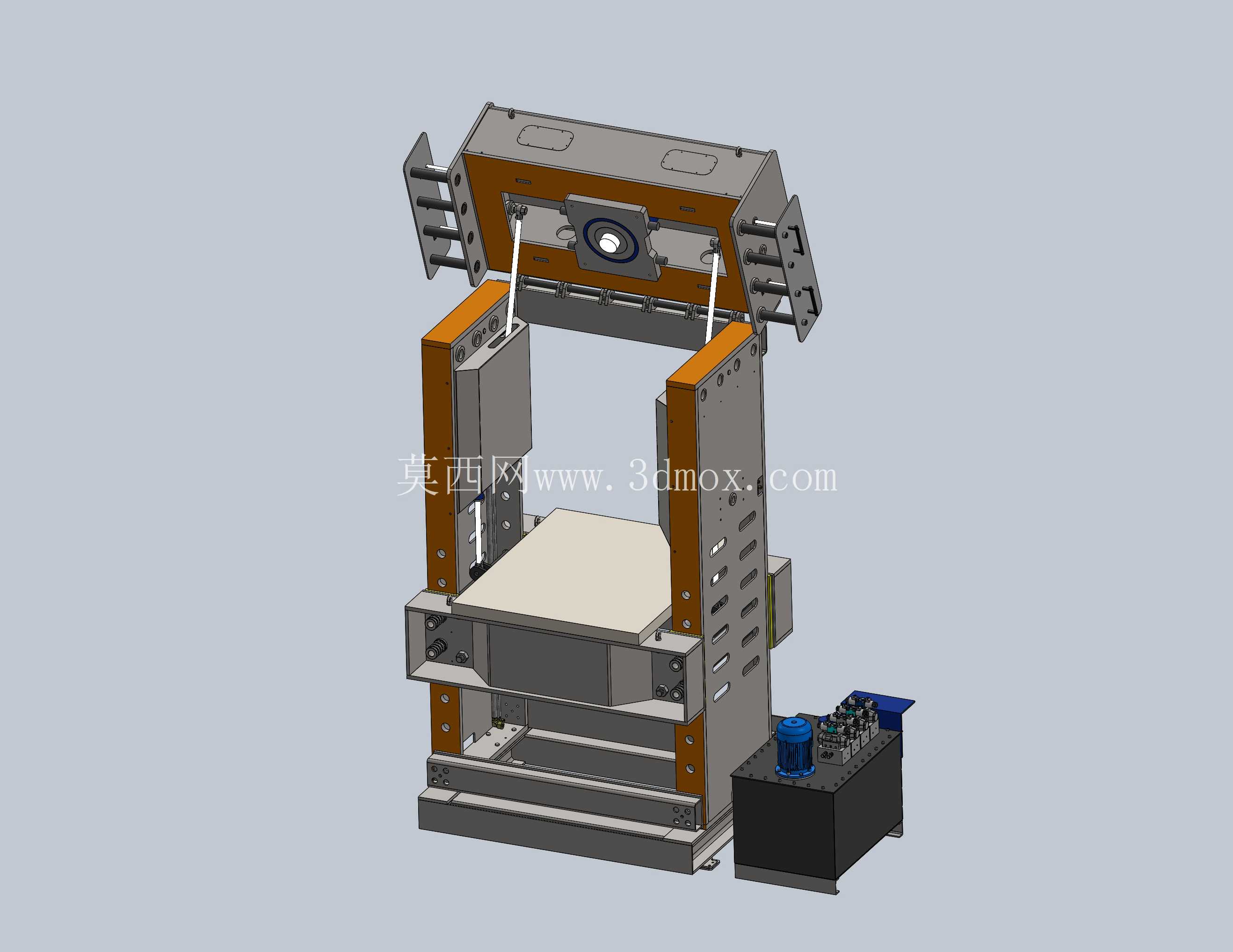

设备下部的工作台采用整体铸钢件加工而成，工作台面同样加工有标准T型槽用于下模固定，工作台下方布置液压垫结构，可在拉伸工序中提供压边力，满足板材拉伸成型的工艺需求，避免工件拉伸过程中出现起皱、开裂问题。设备右侧独立布置液压动力站，动力站包含油箱、高压柱塞泵、电机、溢流阀、换向阀组、冷却器等元件，高压油泵通过高压油管与主机上的主油缸、液压垫油缸连接，阀组采用集成式块装结构，减少管路连接点的泄漏风险，系统压力可通过溢流阀进行无级调节，适配不同冲压工艺的压力需求，冷却器采用风冷式结构，可保证设备长时间连续作业时液压油温度维持在合理区间，避免油温过高导致的密封件老化、系统压力不稳定问题。

从安装边界来看，设备整体为分体式运输结构，主机框架、液压站、电控系统可拆分运输，到现场后完成拼接固定即可，设备安装时需要预先浇筑混凝土地基，地基厚度根据设备总重量及冲压力进行核算，预留地脚螺栓安装孔，设备安装后需进行水平校准，保证工作台面的水平度误差控制在允许范围内，避免长期偏载作业导致机身变形。设备的操作高度符合人机工程学设计，操作按钮盒布置在机身前部侧方，操作人员可站在设备前方完成参数调整、作业启动等操作，设备四周预留安全防护光栅的安装位置，可配套安装安全防护装置，避免作业过程中人员误入冲压危险区域。

在功能特性上，这款设备具备点动、单次循环、连续循环三种作业模式，点动模式主要用于模具安装调试阶段的滑块位置调整，单次循环模式用于常规单件冲压作业，连续循环模式适配大批量自动化冲压生产线的联动作业，设备的滑块运行速度可根据工艺需求进行调整，空行程下行阶段可实现快速进给，提升作业效率，接近工件时自动切换为慢速工进，保证冲压成型的精度，减少模具受到的冲击载荷，冲压完成后滑块快速回程，缩短单件作业的循环周期。液压系统配置压力传感器，可实时监测系统工作压力，当压力出现异常波动时自动触发停机保护，避免设备过载损坏，机身的关键受力部位粘贴应力片，可在设备调试阶段监测机身受力变形情况，验证结构设计的安全裕度，保证设备长期满负荷作业的结构可靠性。
