纺织熨烫用圆筒式连续压烫设备结构

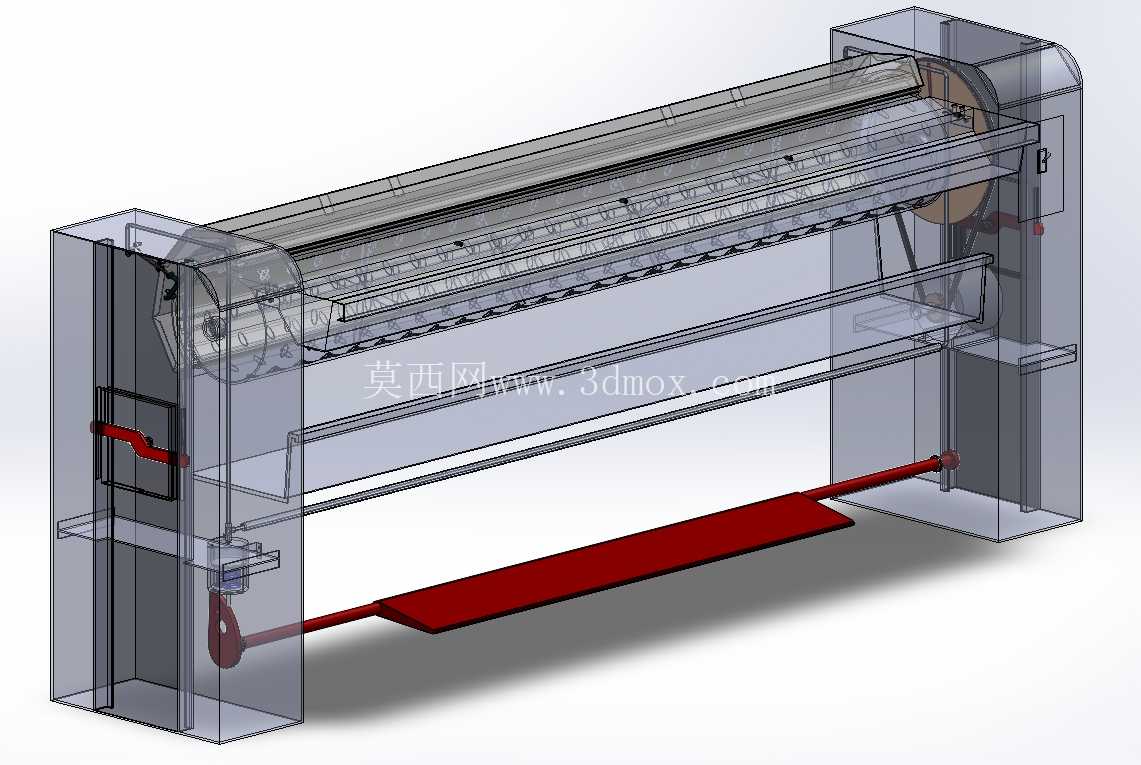

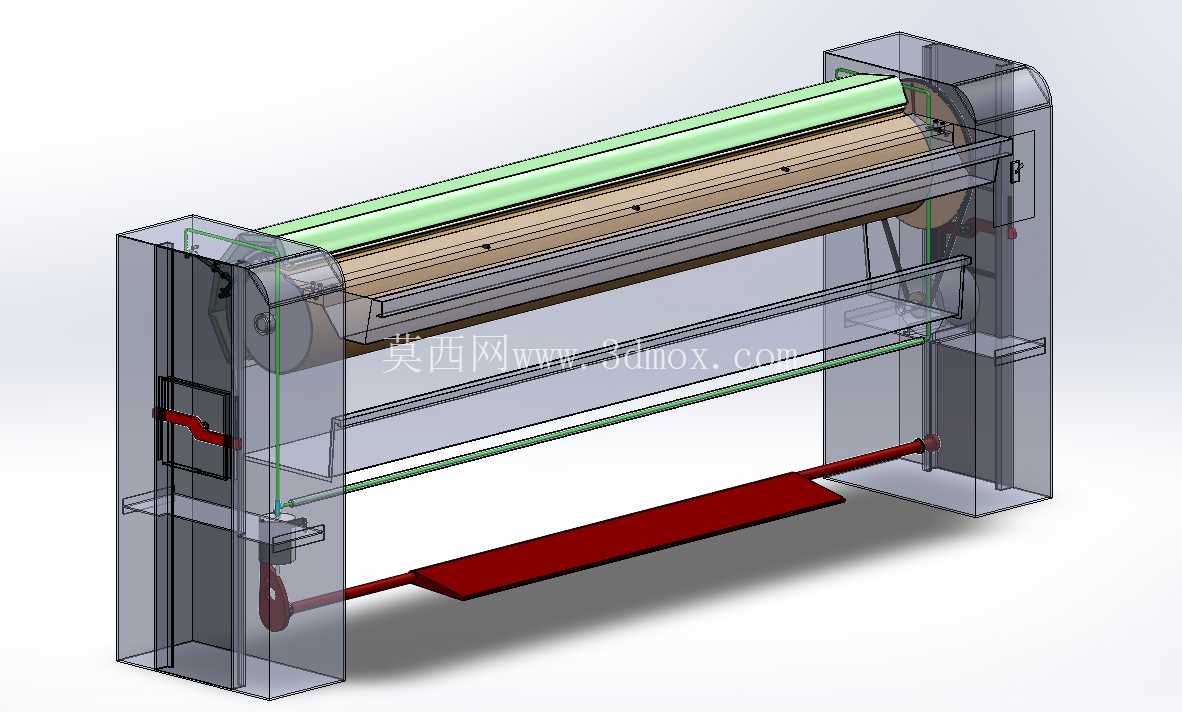

这套辊式圆筒压烫结构，最早接触是在连锁洗衣厂的后整理工段，当时整条隧道式熨烫线的末端压平单元频繁出现织物起皱、边角压痕不一致的问题，拆解测绘进口设备的核心辊组时，就对这种对称框架配长圆柱压辊的布局印象深刻。不同于平板压烫机的间歇式下压动作，该结构依靠圆柱压辊的连续滚动接触，能在织物匀速通过辊隙的过程中，实现整幅面的均匀热压，不会出现平板设备常见的压合边界印痕，尤其适配棉、麻、混纺类机织物的连续整烫需求，不管是洗衣店的成衣压烫、纺织厂的坯布后整理，还是工业熨烫流水线的面料定型，都能匹配对应的线速要求。

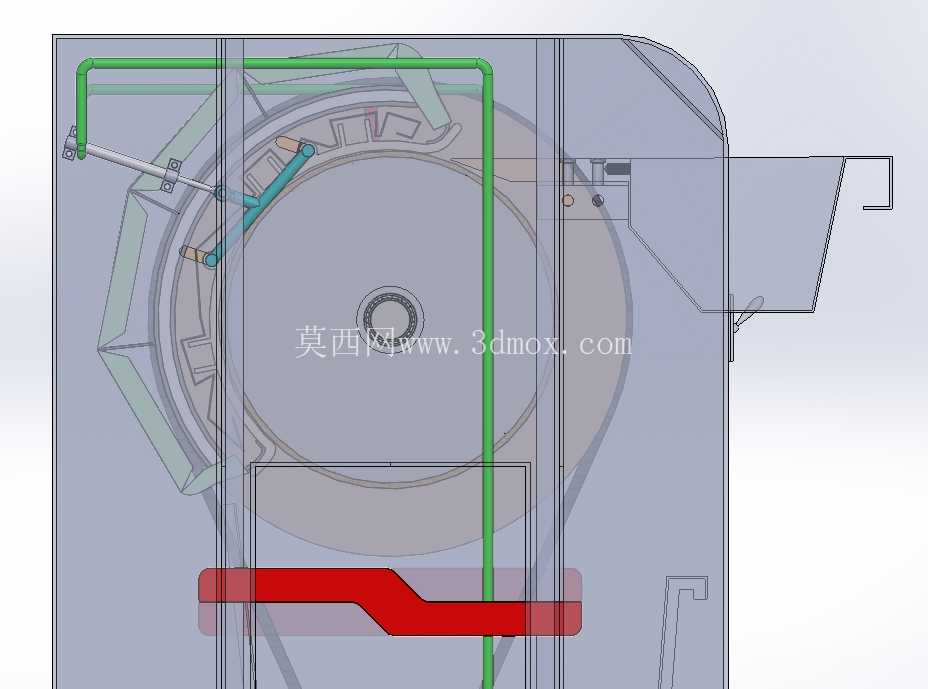

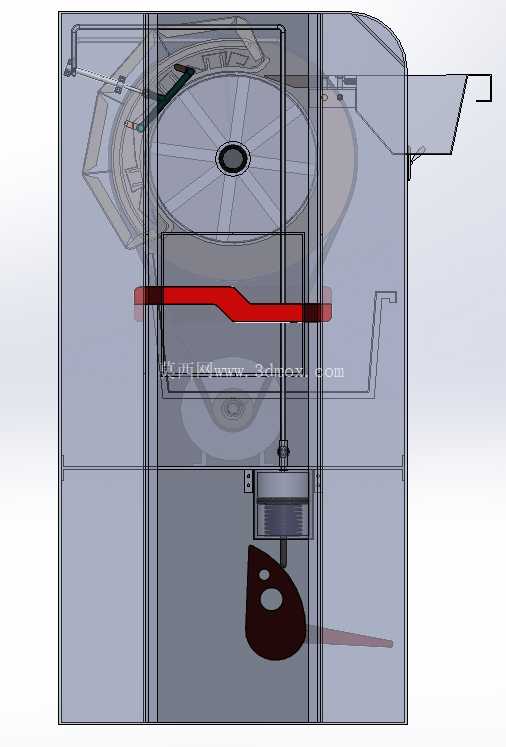

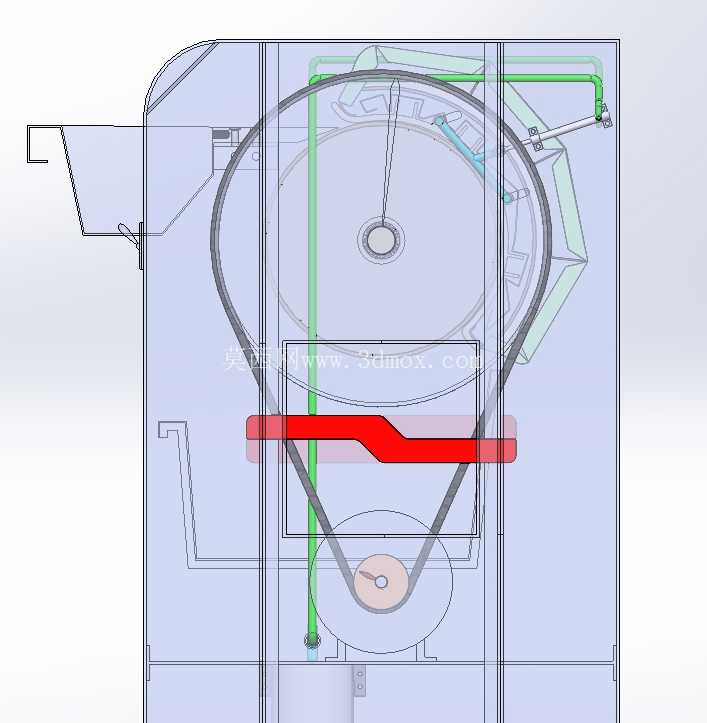

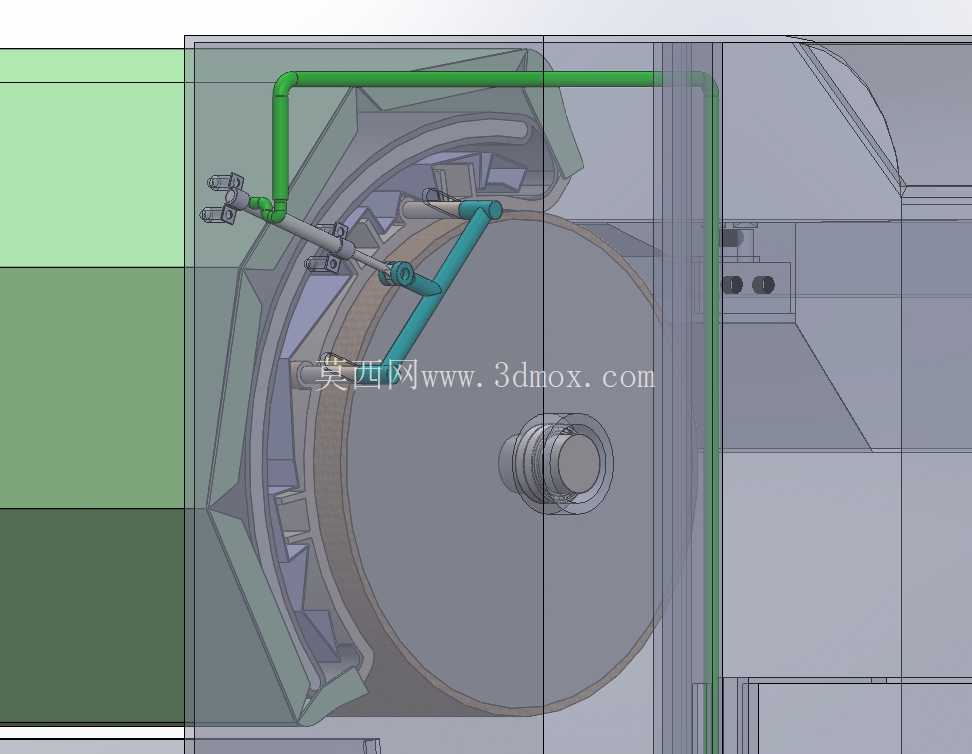

从功能实现逻辑来看，核心的圆柱辊体是整套结构的热传导载体，辊体内部预留了均匀的热流道排布空间，工作时热介质沿辊轴轴向均匀分布，能保证辊面整段的温差控制在极小范围内，避免织物因局部温度过高出现烫损、或是温度不足导致褶皱回弹。辊体两侧的支撑框架采用对称式立板结构，立板上加工有同轴度精度极高的轴承安装位，保证长辊运转时的径向跳动量控制在工艺允许范围内，不会因辊体偏摆导致压合间隙不均。辊组下方设置的承托导料结构，采用平直的导板搭配侧部导向杆，能让进入压区的织物保持平整张紧状态，不会出现偏移、折叠的情况，侧部的红色拉杆结构是间隙微调机构的操作端，转动拉杆就能通过内部的连杆结构带动轴承座沿立板的导向槽微量移动，实现压合间隙的精准调整，适配不同厚度织物的压烫需求，从薄款衬衫面料到厚款牛仔布料，都能通过间隙调整获得合适的压合力。

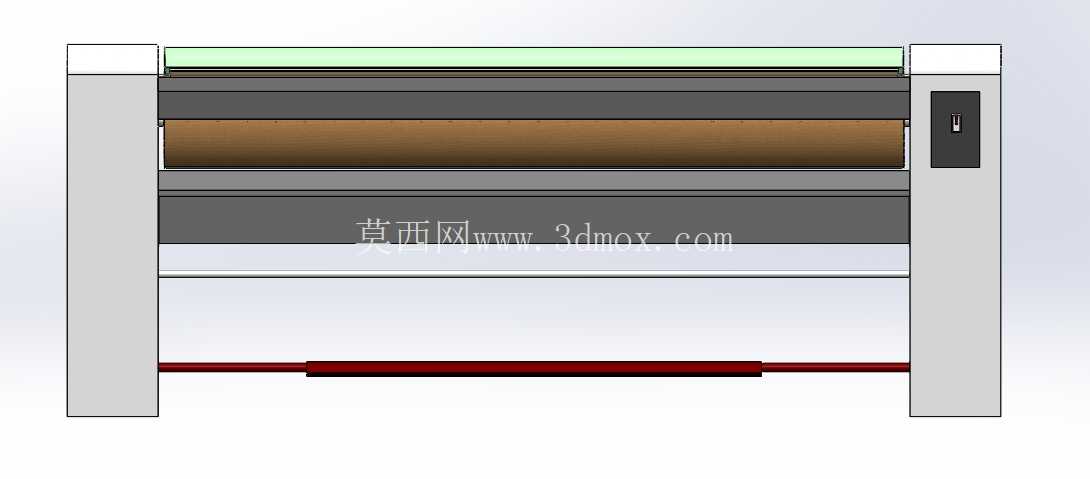

设计层面上，整套结构没有采用复杂的异形曲面构件，绝大多数零件都是规则的板件、轴件、标准紧固件，加工时只需要常规的铣削、车削、钻孔工序就能完成，不需要特殊的定制工装，制造成本和后期维护难度都控制在较低水平。框架外侧的透明护罩设计，一方面是满足设备安全防护的要求，避免操作人员误触运转的辊组造成工伤，另一方面透明材质能直接观察内部织物的走料状态，出现卡料、偏移时能第一时间发现处理。安装边界方面，整套结构的横向尺寸由压辊的有效工作幅宽决定，常规适配1.8米幅宽面料的版本，整体横向长度控制在2.2米以内，纵向深度不超过1米，高度在1.6米左右，能直接嵌入现有纺织整理流水线的安装空位，不需要对原有生产线的布局做大幅改动，设备底部预留了标准的地脚安装孔位，能直接固定在车间的混凝土地面上，也可以搭配减震垫使用，降低辊组高速运转时的振动传递。

从工程应用的拓展性来看，这套结构的核心辊压传热逻辑，不止可以用于织物熨烫场景，调整辊体的表面材质、热介质类型以及压合压力参数后，还能用于柔性片材的热压复合、薄金属板材的校平、纸质材料的压光定型等工序。在做三维建模的时候，所有配合面的公差都按照通用机械加工的精度等级设置，轴承位、导向槽的配合公差选用基孔制过渡配合，既保证装配时的同轴度要求，也不会因为公差过严导致加工成本上升。辊体的动平衡参数按照中速运转设备的要求设置，避免长时间运转出现轴承过热、设备振动超标的问题。很多刚接触纺织设备设计的工程师，容易在压辊的支撑结构上犯错误，要么把两侧立板设计得过于单薄，导致长辊压合时出现框架变形，压合间隙中间大两端小，要么把间隙调整机构设计得过于复杂，后期维护时很难校准，这套结构的对称立板加侧置微调拉杆的设计，刚好平衡了结构刚性和操作便捷性，不管是做设备改造参考，还是全新机型的设计原型，都有很高的参考价值，也可以作为传热分析、结构力学分析的基础模型，验证不同辊径、不同框架厚度下的变形量，优化后续的结构参数。
