24英寸压力罐用人孔检修密封结构

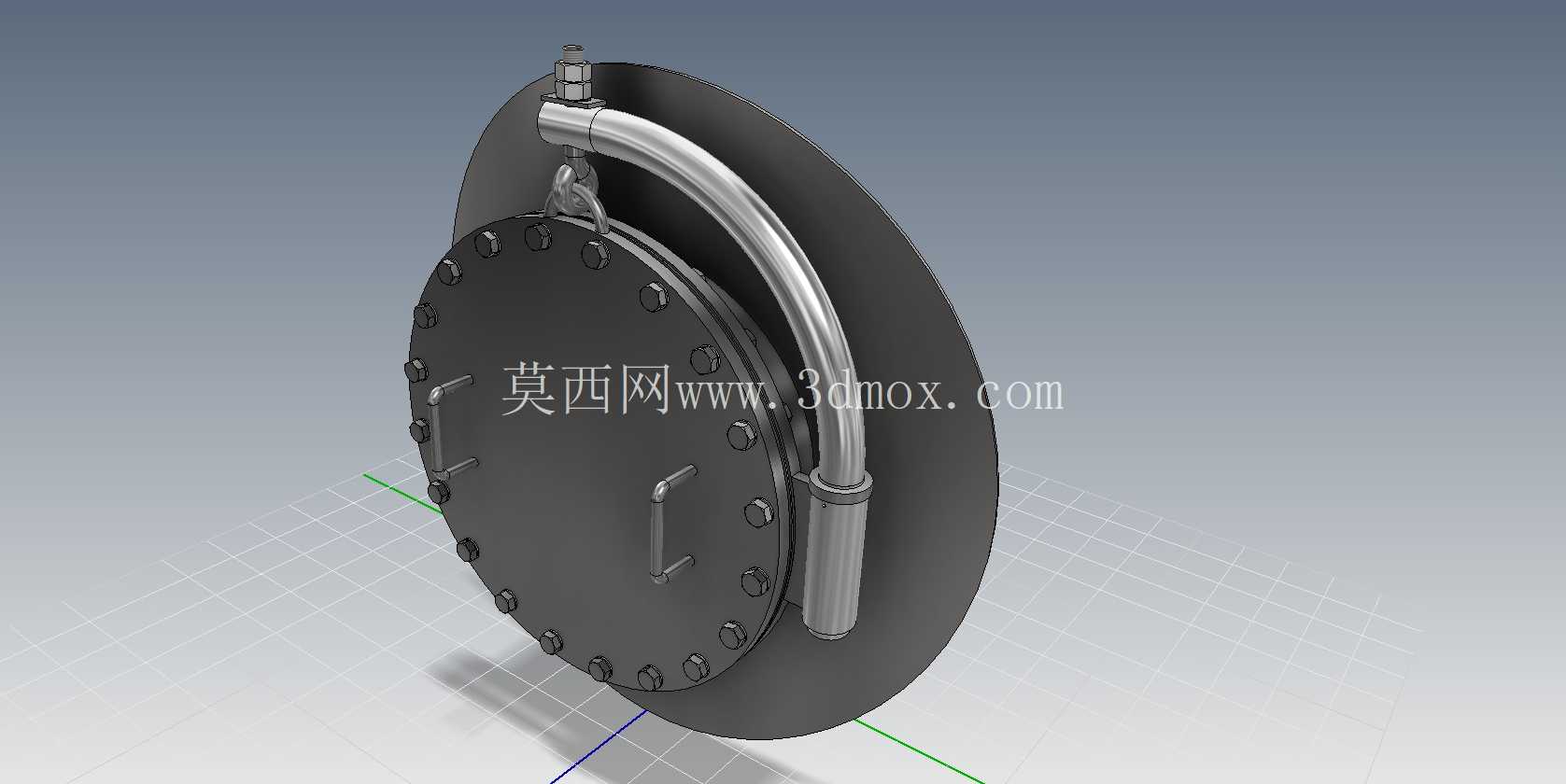

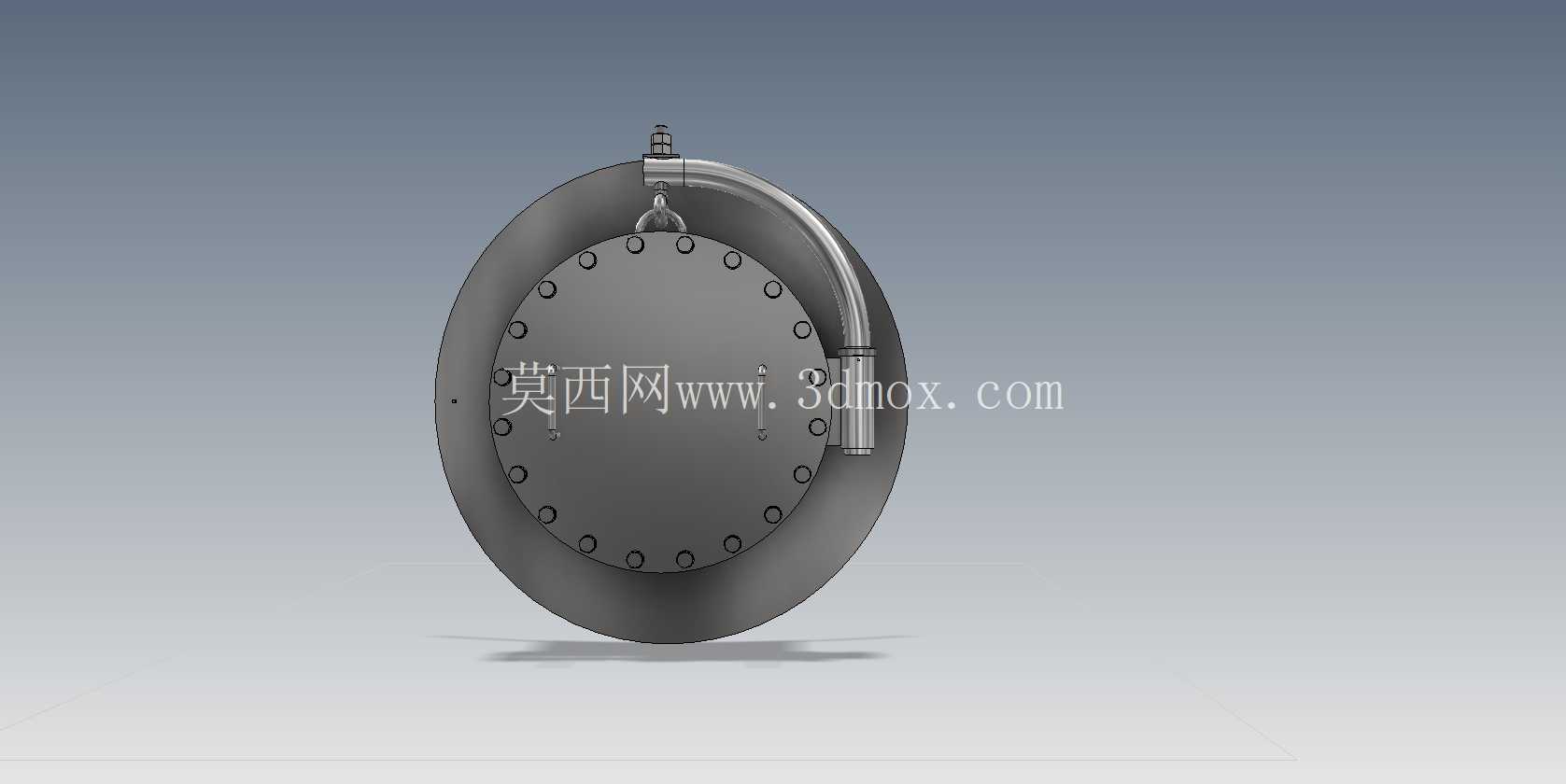

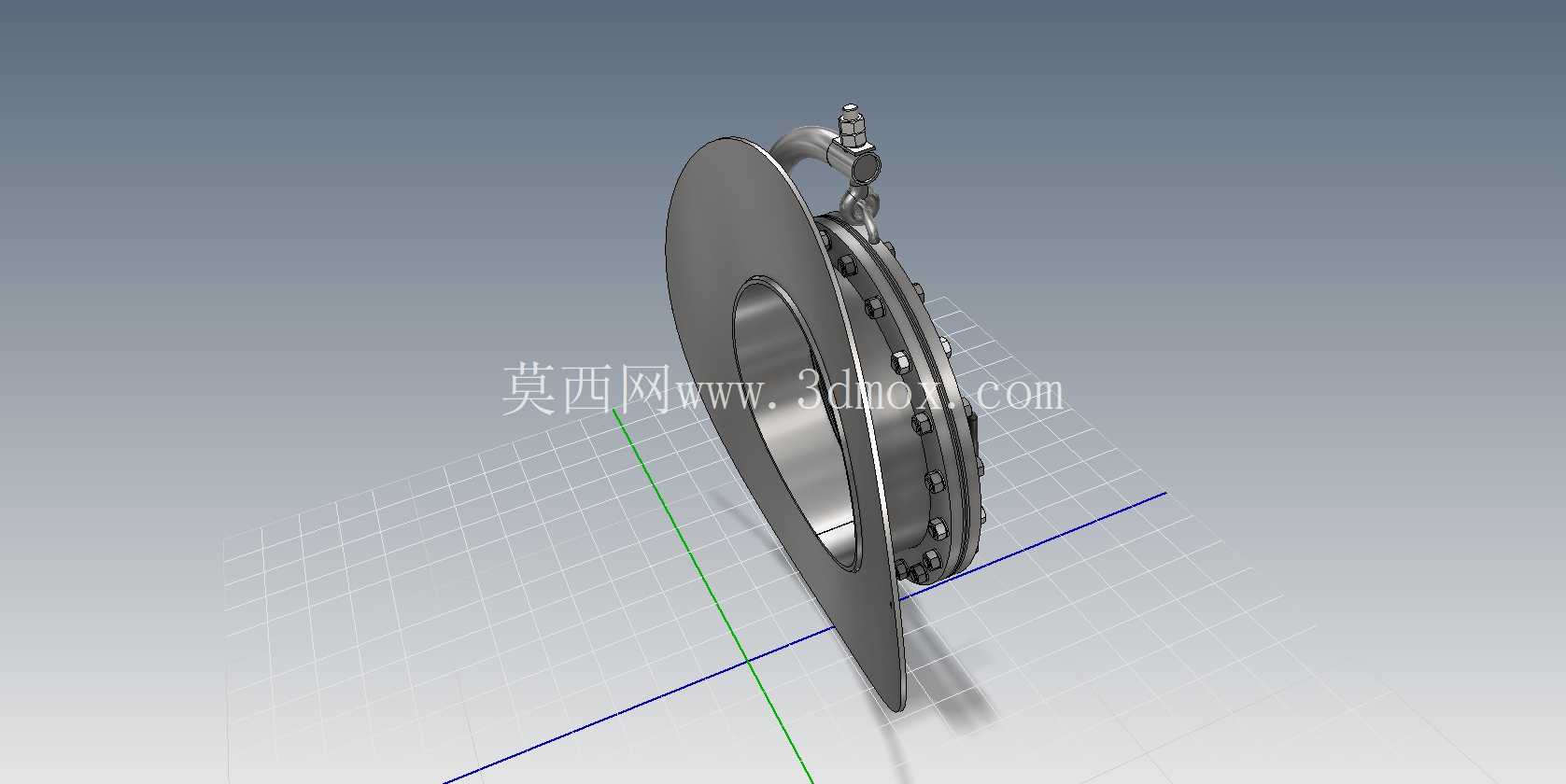

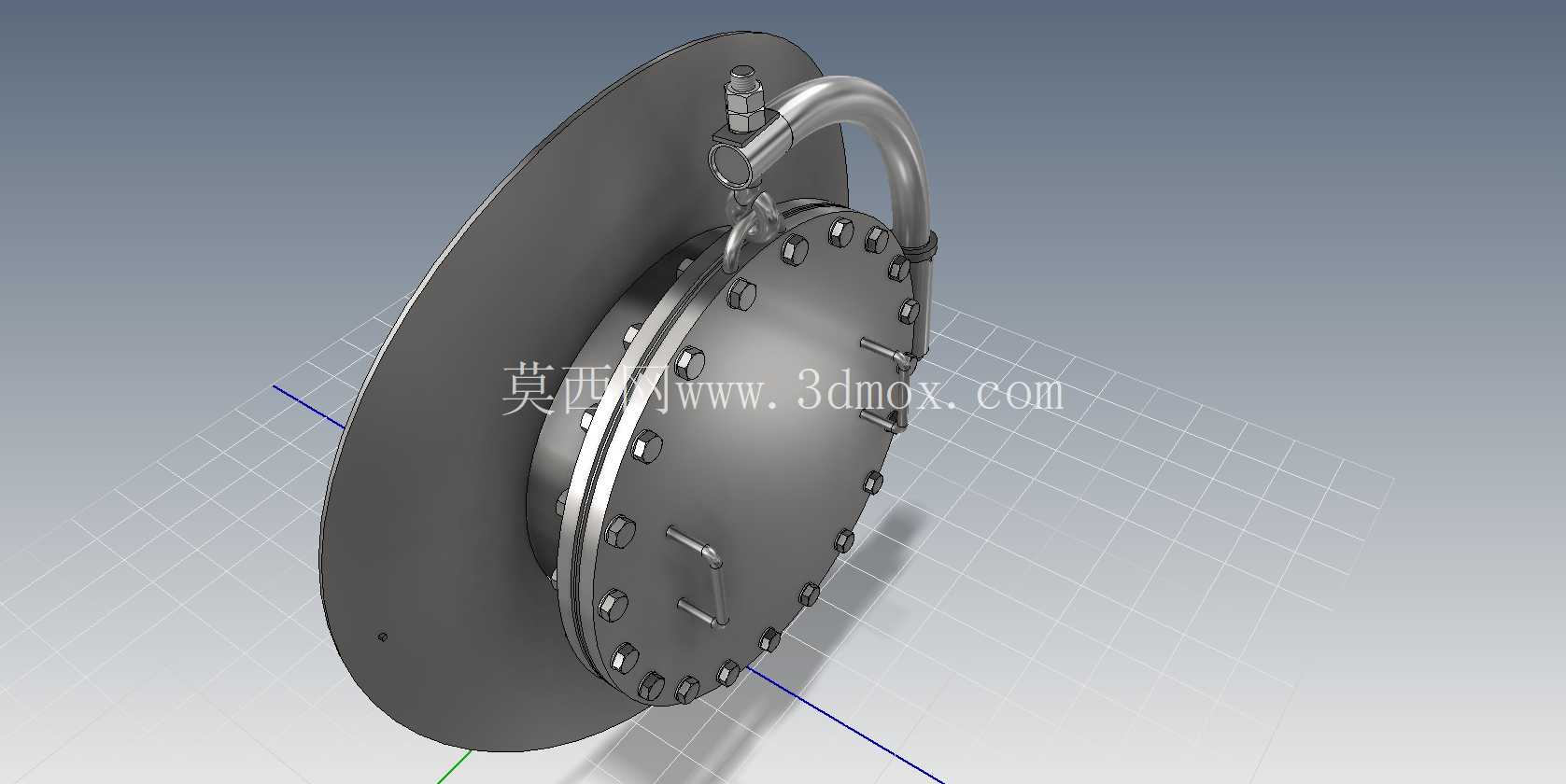

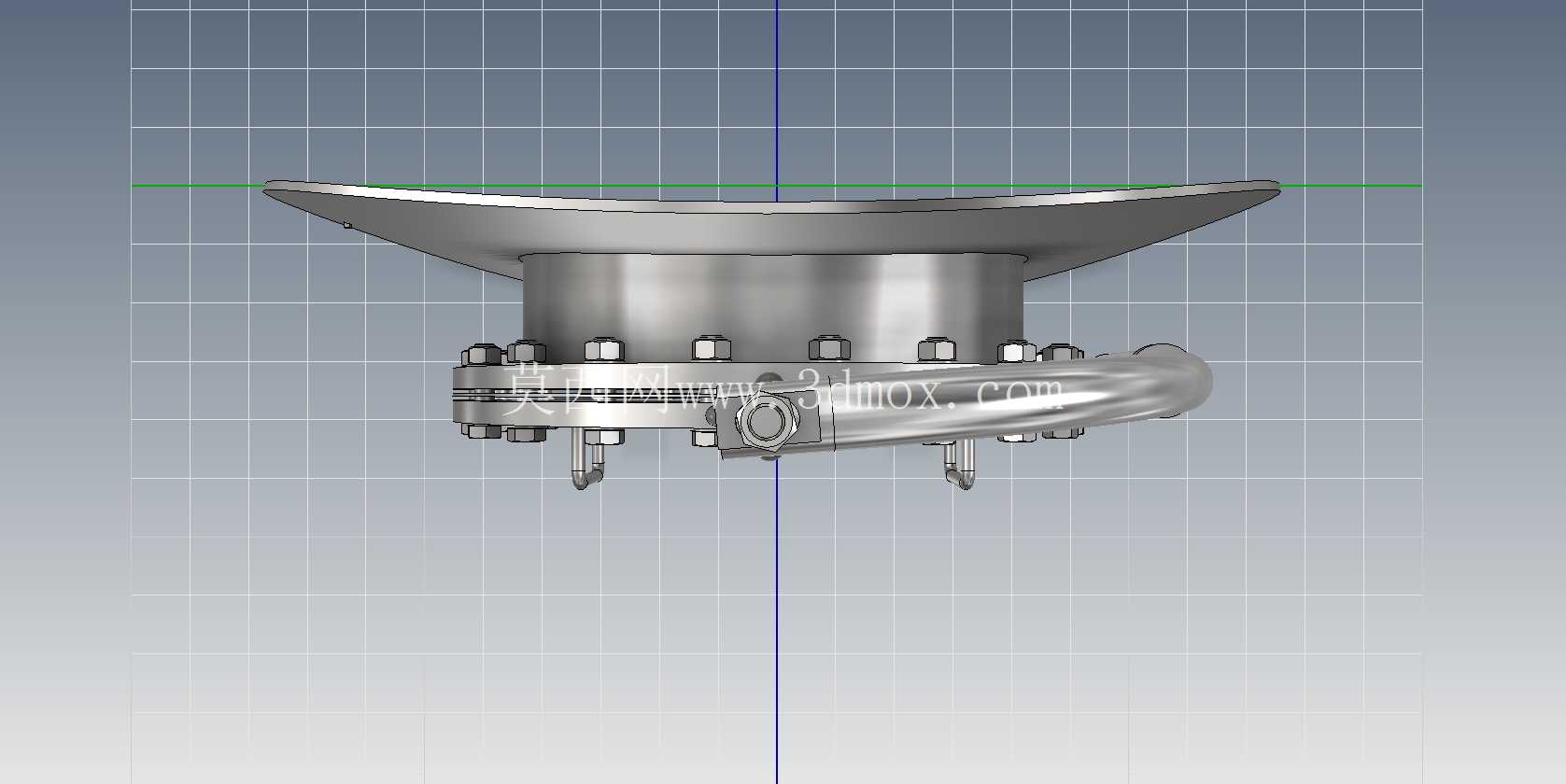

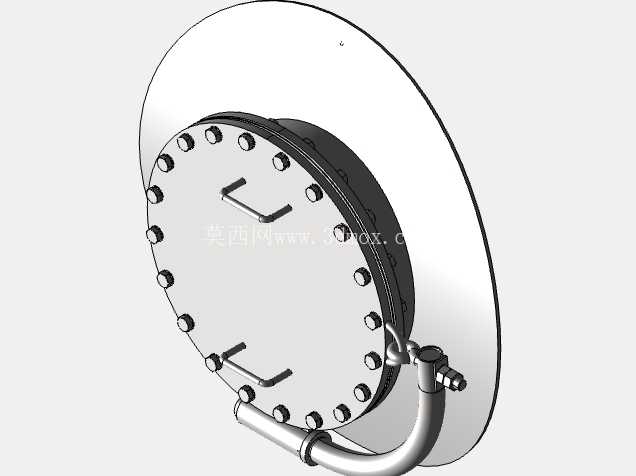

在石化、食品加工、制药、市政供水等涉及承压密闭容器的行业场景中，人孔是保障设备运维可达性的核心部件，本次设计的24英寸人孔结构，主要适配立式、卧式钢制压力罐以及常压存储容器的侧壁或封头安装需求，为运维人员进入容器内部开展焊缝检测、内壁防腐修复、内件更换、介质残留清理等作业提供安全通道，同时在设备正常运行阶段实现可靠的承压密封，杜绝介质泄漏风险。从实际工程选型逻辑来看，24英寸的通径尺寸属于大规格人孔范畴，相比常规16-20英寸人孔，能够允许运维人员携带便携式检测设备、小型维修工具顺畅进出，也可满足容器内部小型内件的整体进出需求，无需额外开设更大尺寸的检修口，减少容器本体的开孔补强工作量，降低容器整体制造成本。结构设计上，该人孔采用盲板法兰式压紧密封结构，法兰盘周向均匀布置螺栓连接孔，通过均布的螺栓预紧力将盲板与容器侧的配对法兰紧密压合，密封面可根据实际输送介质特性选配非金属平垫片、金属缠绕垫片等不同密封元件，适配从常压到中低压的不同工况压力等级，可耐受水、油品、惰性气体、弱腐蚀性化工介质等多种介质的长期接触。人孔盖板上集成了快开式助力结构，侧面的弯形助力臂通过铰接结构与法兰基座连接，在松脱所有连接螺栓后，无需人工完全搬移沉重的盲板盖板，仅需通过助力臂的回转支撑即可将盖板平稳旋转移开，大幅降低运维操作的劳动强度，同时避免人工搬移盖板过程中出现磕碰密封面、坠落伤人的安全隐患。盖板表面设置的小型握持把手，方便运维人员在开合过程中调整盖板位置，精准对齐法兰螺栓孔，减少密封面因错位造成的划伤风险。从安装边界来看，该人孔的配对法兰需与容器本体的开孔采用全焊透结构连接，焊接后需对法兰密封面做平面度二次加工，确保密封面的平面度公差满足密封要求，避免因焊接变形导致的密封泄漏。安装时需注意周向螺栓的预紧顺序，采用对角分次预紧的方式，保证每个螺栓的预紧力均匀一致，避免因局部预紧力过大造成法兰变形或垫片压溃，也防止局部预紧力不足导致运行过程中出现渗漏。人孔的开启方向可根据容器周边的安装空间调整助力臂的安装方位，确保盖板旋开后不会与周边管道、支架、操作平台发生干涉，预留足够的操作空间供人员进出。在日常运维场景中，该人孔结构的所有连接螺栓、铰接销轴均采用标准件，后期维护更换成本低，密封垫片属于易损件，每次开启人孔后可根据垫片的压损情况选择是否更换，整体结构的维护门槛较低，无需专用工具即可完成常规的拆装操作。相比小型人孔结构，24英寸规格的人孔在设计时额外考虑了人员进出的安全冗余，盖板的锁紧结构具备防误开设计，在容器内部存在残余压力时，无法完全松脱螺栓，避免带压开盖造成的安全事故。同时整个结构的圆角过渡、棱角处理都充分考虑了运维操作的安全性，避免人员进出时被尖锐棱角划伤。从三维建模的角度来看，该结构的建模过程需要重点关注法兰螺栓孔的位置度公差、助力臂铰接点的运动间隙、密封面的配合尺寸，确保虚拟装配状态下盖板开合无卡滞，螺栓能够顺利穿入对应孔位，密封面在螺栓预紧状态下能够完全贴合，为后续的工程出图、生产制造提供准确的三维数据支撑，减少实际生产过程中的装配干涉问题。
