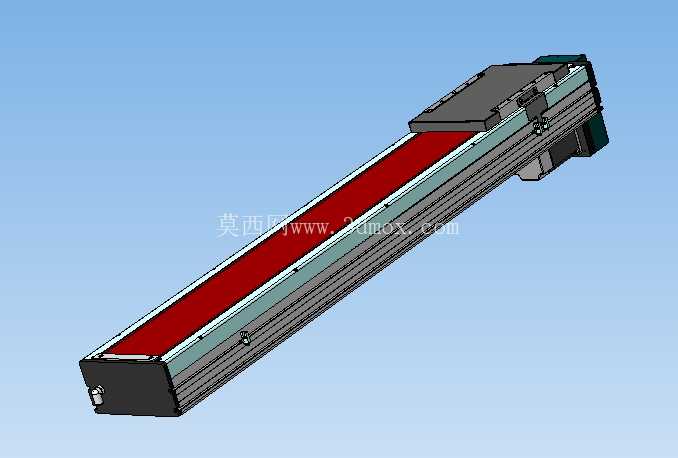

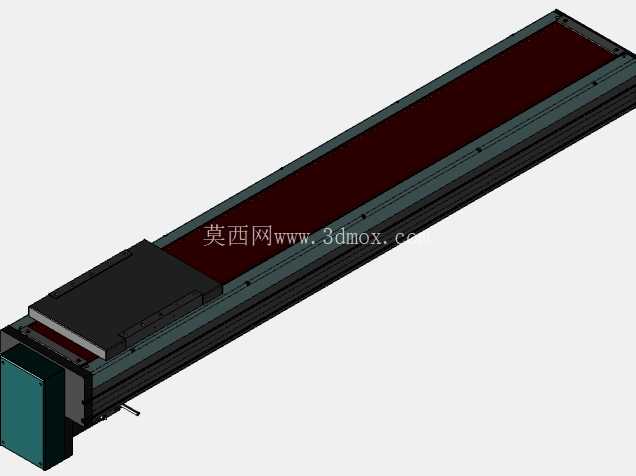

底部驱动千毫米行程线性滑台模组结构

在自动化产线搭建、长距离物料移送、检测工位位移调整这类场景里，线性运动模组的选型往往直接决定整套机构的运行稳定性与重复定位精度，这款底部驱动的千毫米行程线性运动结构，正是针对中长行程移送需求做的针对性结构设计。不同于常见的端部直连驱动布局，这款模组将驱动电机布置在滑台本体底部，这种布局首先解决了长行程模组端部安装时的空间干涉问题——很多设备的安装框架端部需要预留走线、拖链或者其他工位的安装空间，端部突出的电机会挤占有效安装区域，底部布置的驱动单元可以让滑台整体长度方向的轮廓更规整，两端的安装端面可以直接贴合设备框架的安装面固定，不需要额外做电机避让的转接支架。从结构组成来看，这款模组采用了封闭型铝型材作为本体基座，型材本体集成了直线导轨的安装基准面，导轨直接嵌装在型材的加工槽位内，这种设计既保证了导轨安装的平行度基准，又能通过型材的腔体结构容纳同步带或者丝杆传动组件，外侧的密封钢带可以阻挡车间环境里的切削碎屑、粉尘进入传动腔，延长内部传动件的维护周期。滑座部分采用了一体化的滑块安装板，既可以和导轨滑块直接锁附，又预留了多组标准安装螺孔，方便用户根据实际负载加装工装板、夹爪或者检测元件，滑座和内部传动件的连接部位做了防松结构设计，避免高速往复运动时连接松动导致的定位偏差。千毫米的有效行程设计，覆盖了大部分中距离移送的工况需求，比如电子产线的PCB板跨工位移送、包装设备的料盒长距离推送、检测设备的探头扫描位移，这类场景的移送距离大多在八百到一千毫米区间，这个行程规格不需要额外拼接模组，避免了拼接带来的直线度误差与安装调试难度。从安装边界来看，这款模组的型材截面尺寸属于中等负载规格，底部的电机安装座和型材本体做了一体化的定位止口，安装时不需要反复调整电机轴和传动轮的同轴度，只要将电机贴合止口锁附即可完成传动对接，两端的端盖部分预留了限位开关的安装槽位，用户可以根据实际需要的行程区间调整硬限位与光电开关的位置，不需要额外在型材外侧加装开关安装支架，进一步压缩了整体安装占用空间。设计过程中针对长行程模组容易出现的传动下垂问题，这款结构在传动带/丝杆的支撑端做了预紧调整结构，用户在后期维护时可以通过端盖处的调整螺钉调整传动件的张紧力，避免长行程下传动件挠曲导致的运行抖动、定位不准问题。滑座的运行轨道采用双导轨平行布置，相比单导轨结构，双导轨可以承受更大的偏载力矩，当滑座上搭载的工装重心不在滑台中心线上时，双导轨的受力分布更均匀，不会出现单侧滑块过载磨损的情况，适合搭载有一定偏心负载的工装使用。在实际设备集成时，这款模组既可以单轴水平安装使用，也可以通过连接板多轴组合搭建十字或者龙门式的移送结构，型材本体的侧面和底部都预留了标准T型槽，不需要额外加工安装孔，直接通过T型螺栓就可以完成模组之间的连接固定，大幅降低现场安装调试的工作量。不同于开放式的线性导轨结构，这种封闭型模组的防护等级更高，在有少量切削液、粉尘的机加工上下料场景里也能稳定运行，不需要额外加装风琴罩等防护部件，整体结构更紧凑。驱动端的电机安装座适配标准的伺服电机或者步进电机安装尺寸，用户可以根据自己的控制精度需求、运行速度要求选配不同功率的驱动电机，不需要对安装座做二次加工。滑座的侧面预留了感应片的安装位置，和两端的限位开关配合可以实现原点回归、软硬限位的安全保护，避免滑座超行程运行撞击端盖导致结构损坏。
