酸烟洗涤塔用带刺花环式散堆填料结构

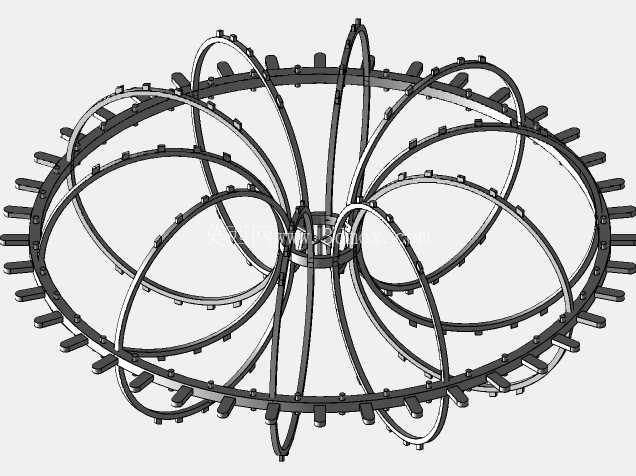

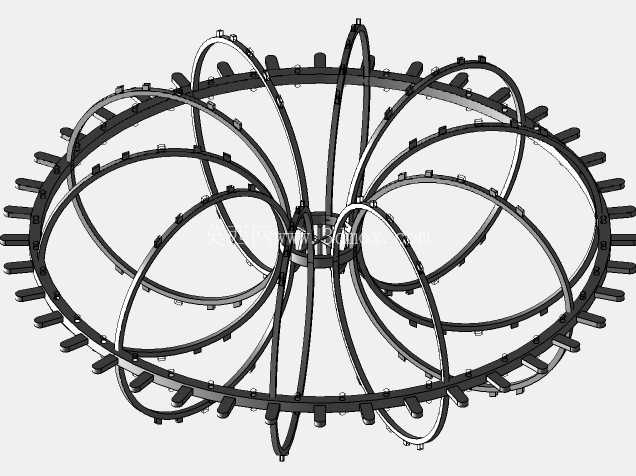

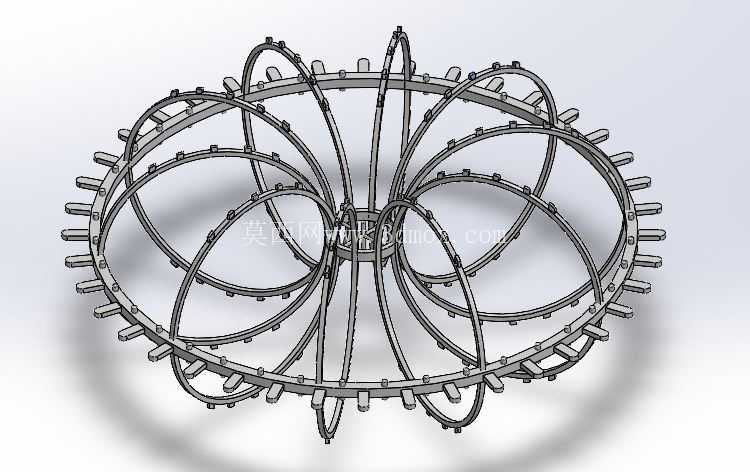

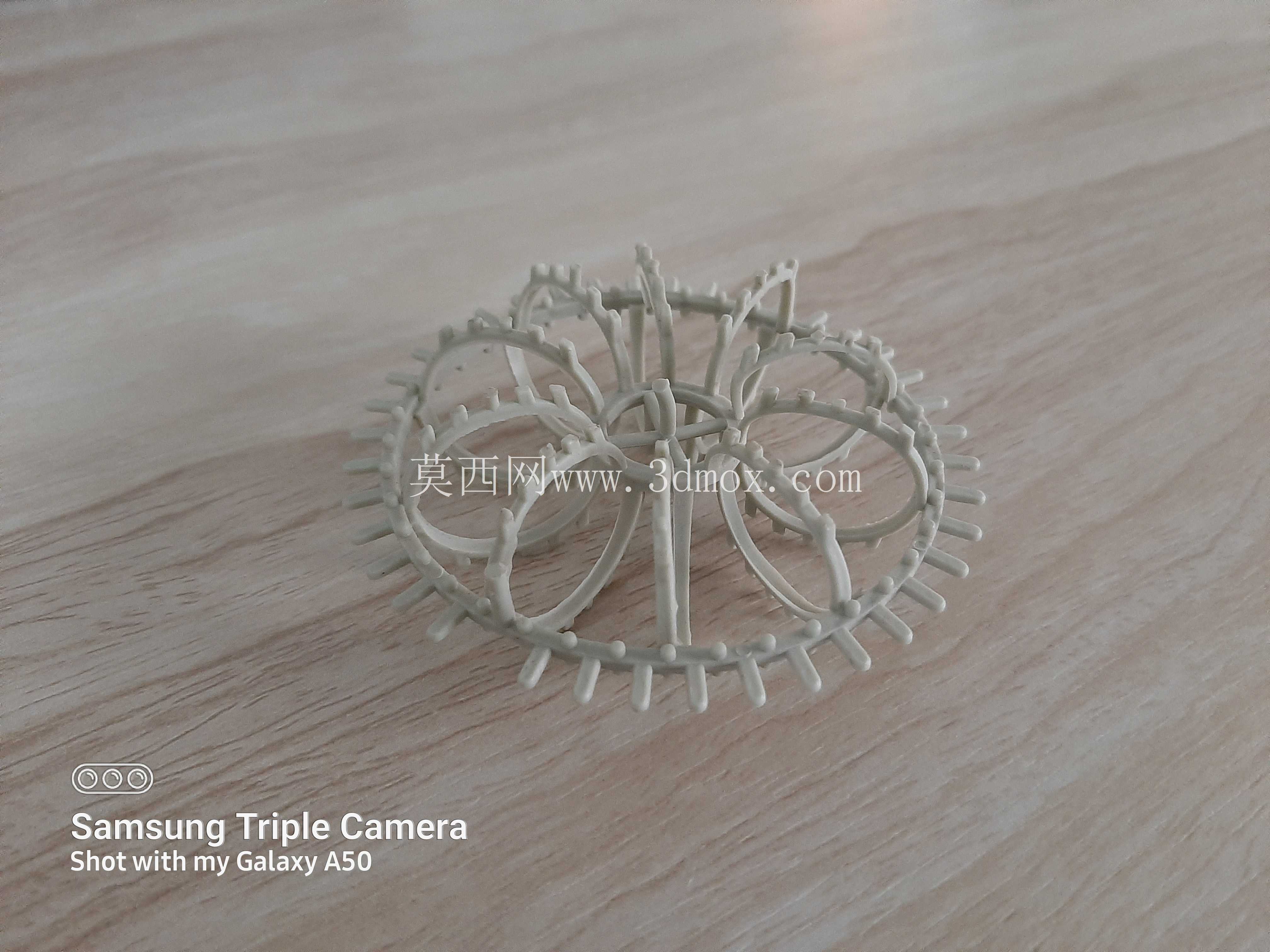

该填料结构主要应用于湿法废气洗涤、酸雾净化、烟气脱硫等气液传质场景，是填料塔内部核心的传质接触元件，工作时堆叠填充在塔体内部的支撑板上，含酸雾、有害组分的废气从塔底自下而上流动，循环吸收液从塔顶喷淋自上而下流动，在填料表面完成气液两相的接触传质，将废气中的有害组分转移至液相，实现废气净化达标排放。不同于规整填料的固定排布形式，这类散堆填料在塔内随机堆叠，依靠自身的结构特性形成均匀的空隙通道，避免气液走短路造成传质效率下降。从结构设计来看，整体采用环形花环式骨架结构，外圈均匀分布向外延伸的齿状凸刺，内部由多根弧形筋条交错连接形成中心镂空的笼状结构，没有封闭的平面或死角，这种设计首先保证了极高的空隙率，气液通过时的压降更低，能够在相同风机压头下提升塔内的气速，增加设备处理负荷；同时交错的筋条和外圈凸刺能够不断切割、分散下降的液膜，让吸收液在填料表面形成更薄、更均匀的液膜，增大气液接触的有效比表面积，提升传质效率，另外凸刺结构也能避免填料堆叠时出现大面积贴合，防止填料之间粘连堵塞，尤其适合含有少量粉尘、易结垢的酸烟洗涤工况，减少塔内堵塞的维护频次。设计过程中首先需要匹配塔体的内径确定单填料的外径尺寸，常规同类型填料外径多在50mm到150mm区间，尺寸过小会导致堆叠空隙过小、压降升高，尺寸过大则会在塔壁附近出现较大的壁流空隙，造成气液沿塔壁走短路，降低整体传质效率，建模时需要保证筋条的厚度均匀一致，避免出现局部壁厚过薄导致填料堆叠受压时变形，也避免局部过厚造成材料浪费、增加填料自重。安装时无需额外固定，只需将填料均匀倾倒在塔内的支撑板上，自然堆积到设计高度即可，装填过程中需要避免直接从塔的人孔位置集中倾倒，防止填料在塔内出现疏密不均的情况，影响气液分布均匀性；填料层上方需要设置压栅，防止设备运行时高气速将填料吹动翻滚，造成填料层扰动、液泛。该结构的镂空设计也让填料具备更好的抗堵塞性能，吸收液携带的少量固体杂质可以顺着空隙随液流下落，不会在填料内部积存，相比鲍尔环、拉西环等传统环形填料，这种带刺花环结构的通量更大、持液量适中，既能够保证足够的气液接触时间，又不会因为持液量过大造成塔内阻力升高，适配中等吸收负荷的酸烟洗涤、废气净化工况，在化工、电镀、冶金行业的尾气处理洗涤塔中应用广泛。建模时需要重点关注筋条的弧度衔接位置，保证所有连接位置平滑过渡，避免出现应力集中，若采用塑料注塑成型生产，平滑的过渡结构也能提升注塑时的熔体流动性，减少注塑缺陷，保证成品的结构强度，能够承受填料层堆叠的压力以及长期工作时的液体冲刷、气流冲击，延长填料的使用寿命。
