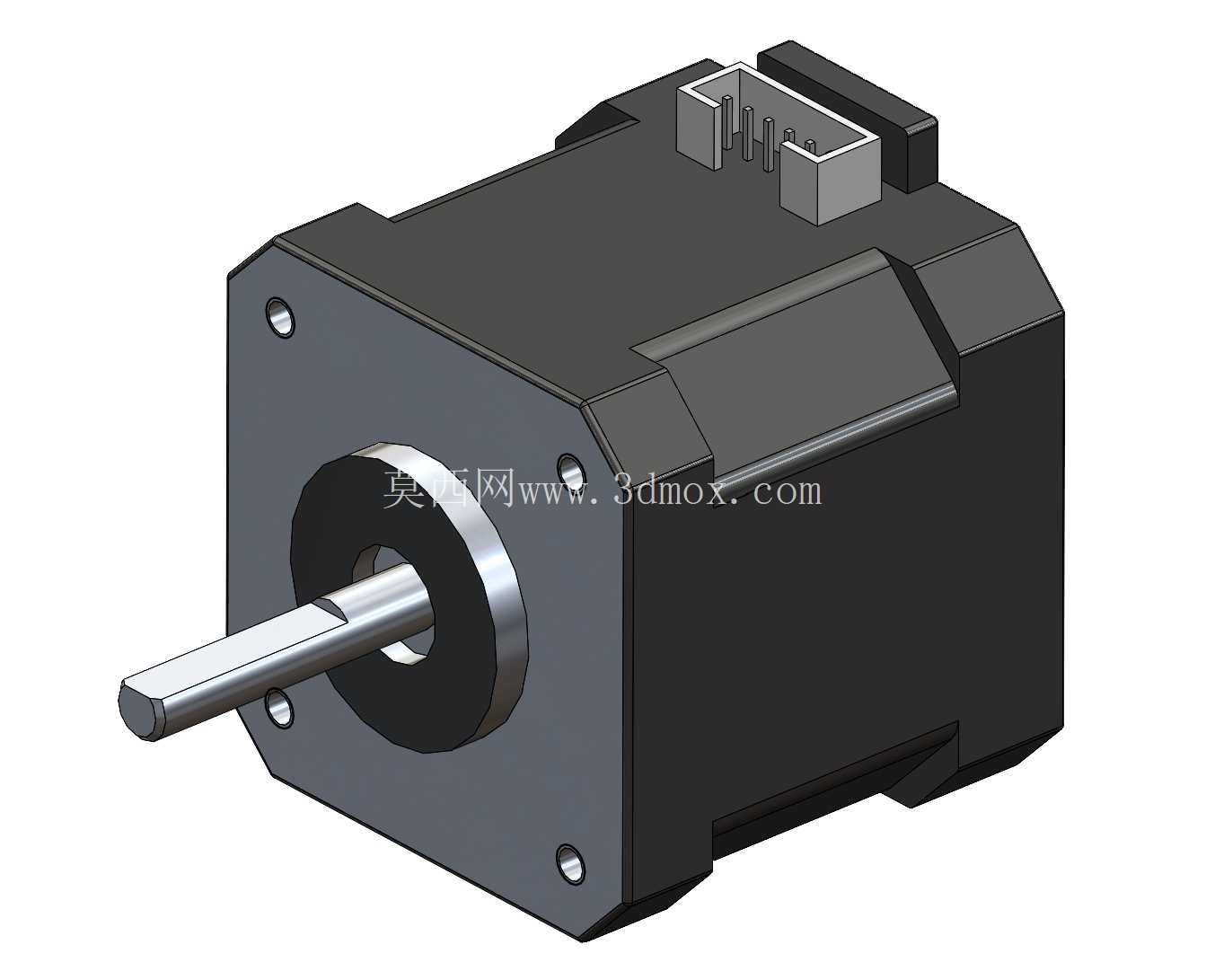

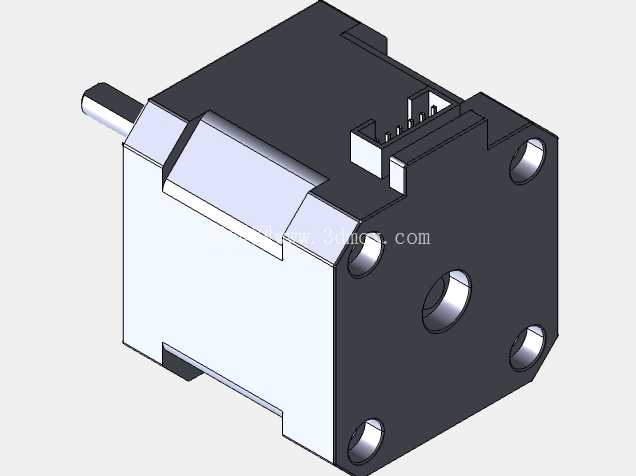

NEMA17规格42型两相混合式步进电机结构

在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对安装空间有严格限制的场景里，NEMA17规格的步进电机一直是选型清单里的高频选项，本次呈现的这款42机座步进电机，就是针对这类小负载高精度点位控制场景做的结构还原。从实际应用层面看，这类电机常被用在需要开环精准控制转角、无需额外位置反馈就能实现稳定低速扭矩输出的工位，比如小型传送带的驱动辊、点胶机的XYZ轴移动、自动锁螺丝机的进给滑台，甚至是桌面机械臂的关节驱动，它不需要复杂的伺服驱动参数调试，搭配常规的步进驱动器就能实现整步、半步乃至细分驱动，适配绝大多数低成本自动化方案的动力需求。

从功能特性上看，这款电机采用两相混合式结构，定子绕组与转子永磁体配合的设计，兼顾了反应式步进电机的高响应速度和永磁式步进电机的静态保持扭矩，输出轴采用单出轴D型切边设计，能够直接与同步轮、联轴器、齿轮等传动件配合，避免传动过程中出现轴孔打滑的问题，轴伸端的轴承采用深沟球轴承支撑，能够承受一定的径向负载，满足带轮、齿轮直连的安装需求，不会因为径向力过大导致轴承过早磨损。电机尾部的出线端采用集成式接插件设计，替代传统的散线出线，在设备装配时可以直接插拔接线，减少现场接线的出错概率，也方便后期维护时的电机拆装更换，接插件的引脚定义遵循行业通用的两相四线排布，不需要额外改线就能适配市面上绝大多数通用步进驱动器。

设计思路上，整个模型还原了电机的实际安装边界：机座采用42mm见方的标准NEMA17安装尺寸，四个安装孔的孔位遵循标准间距，前端盖的止口尺寸也符合行业通用规范，设计人员在做设备结构排布时，可以直接调用这个模型完成安装位的干涉检查，不需要反复核对样本尺寸。电机本体的外壳采用拉伸铝型材搭配前后端盖的结构，铝型材外壳表面做了发黑处理，既能够提升外壳的散热能力，在电机持续运行产生绕组温升时，通过铝外壳快速将热量散到周围空气中，避免绕组温度过高导致绝缘老化，同时方形的外壳结构也方便安装时的平面定位，不需要额外做防转结构，靠安装面的贴合就能保证电机输出轴与传动部件的同轴度。

从安装边界的细节来看，电机的输出轴轴径、轴伸长度、安装孔的沉头深度都做了1:1还原，前端盖的轴端密封圈结构也做了呈现，能够阻挡设备运行环境中的粉尘、切削液溅入电机内部，适配车间多尘、有少量切削液飞溅的加工场景。电机的整体长度对应常规扭矩版本的尺寸，在做设备内部空间排布时，可以准确核算电机尾部接插件的插拔空间，避免出现装配后接插件被结构件挡住、无法插拔接线的问题。转子部分的结构还原也兼顾了实际的转动惯量参数，在做运动仿真时，可以基于这个模型的质量属性核算整个运动轴的负载惯量比，帮助选型人员匹配合适的驱动细分参数，避免出现低速抖动、高速丢步的问题。

在实际的设备调试场景中，这类步进电机的安装同轴度直接影响运行噪音和使用寿命，模型里还原的前端盖定位止口，就是用来保证电机与安装板、传动组件的同轴度，设计时只要在安装板上加工对应尺寸的定位孔，就能快速完成电机的精准定位，不需要反复打表调整同轴度。电机顶部的接线座朝向也做了写实还原，设计布线时可以提前规划线缆的走向，避免线缆与运动部件发生干涉。不同于伺服电机带编码器的复杂结构，这款步进电机的结构更紧凑，成本更低，对于负载扭矩在0.4N·m级别、转速要求不超过300rpm的运动工位，选择这款电机能够在保证运行稳定性的前提下，有效控制设备的整体成本，是小型自动化设备设计中非常通用的动力元件。
