集成行星减速结构的交流伺服驱动装置

在自动化产线的精密进给工位、汽车冲压线的模具微调机构、电子装配设备的点位驱动场景里，这类集成行星减速结构的交流伺服驱动装置，是兼顾输出扭矩与定位精度的核心执行部件。不同于直驱式伺服电机，这套结构将行星减速级与伺服电机本体做了一体化集成设计，省去了用户自行搭配减速箱时的同轴度调校、连接法兰适配、轴系对中校核等一系列装配环节，能直接作为成套驱动单元安装到设备上。

从实际使用场景来看，这类驱动单元常被用在需要中等输出扭矩、较高传动刚度、低回程间隙的场合，比如冲压模具里的送料辊间隙微调、自动化专机的转盘分度驱动、包装设备的牵引辊定长输送，相比普通步进电机搭配减速箱的方案，它的转速响应更快，低速运行时的扭矩波动更小，带负载启停时的位置超调量能控制在极小范围内，不会出现步进电机常见的失步问题。

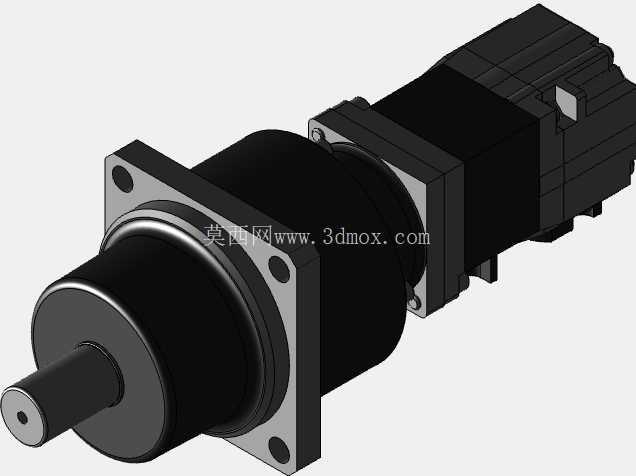

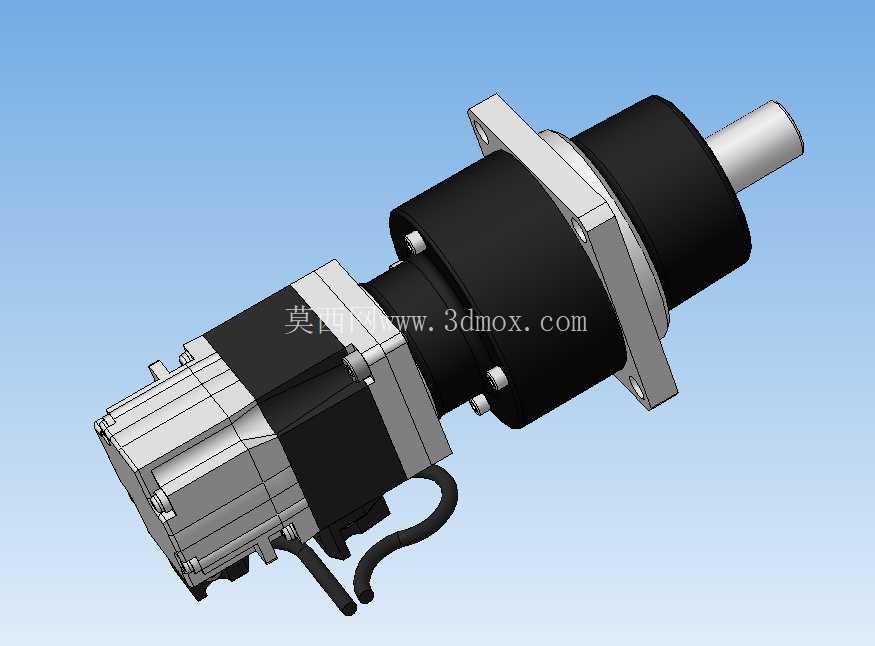

设计层面上，这套结构的电机段采用了常规交流伺服的定子转子布局，后端预留了动力线缆与编码器线缆的出线空间，线缆做了侧向弯折出线的处理，避免安装时线缆与周边设备结构产生干涉。前端连接的行星减速段采用法兰式安装结构，方形法兰上预留了四个通孔安装位，安装时可以直接通过螺栓固定到设备的安装立板上，输出轴为实心圆柱轴，可通过键连接或者抱紧式联轴器与负载端连接，能传递更大的输出扭矩，同时避免轴连接打滑的问题。

行星减速级的内部采用多级行星轮系布局，内齿圈与减速箱壳体做一体化加工，太阳轮直接与伺服电机的输出轴做同轴连接，行星架作为最终的动力输出端连接输出轴，这种结构的传动效率更高，同时能在较小的体积下实现较大的减速比，相比平行轴式的减速结构，它的径向尺寸更紧凑，轴向长度虽然比直驱电机稍长，但整体重心更靠近安装法兰面，安装后的结构刚度更好，高速运行时的振动更小。

从安装边界来看，这套驱动单元的方形安装法兰边长适配常规伺服电机的安装尺寸，用户在做设备改型时，如果原来使用的是同法兰尺寸的直驱伺服，需要更大输出扭矩的话，可以直接替换这套集成减速的伺服单元，不需要重新修改安装板的开孔尺寸，也不用重新设计负载端的连接结构，能大幅缩短设备改型的设计周期。输出轴的轴径、键槽尺寸都遵循通用伺服配套减速箱的标准尺寸，市面上常规的联轴器、同步带轮、齿轮等传动件都可以直接适配，不需要额外定制加工传动连接部件。

在功能特性上，一体化的结构设计让电机与减速箱之间的连接不存在额外的传动间隙，相比分体式安装的电机加减速箱组合，它的回程间隙更小，在频繁正反转的驱动场景下，传动误差累积更小，长时间运行后的定位精度保持性更好。同时减速箱壳体与电机壳体都采用了金属材质，表面做了发黑或者阳极氧化处理，既能提升壳体的散热能力，也能在车间多油污、多粉尘的环境下具备更好的防护能力，避免粉尘、切削液进入电机或者减速箱内部，延长部件的使用寿命。

实际选型应用时，需要注意这套驱动单元的轴向安装空间预留，因为集成了减速段，它的整体轴向长度比同功率的直驱伺服要长，在布局设备内部结构时，要在电机后端预留足够的线缆弯折空间，避免线缆被过度弯折导致内部线芯断裂。同时安装时要保证安装法兰面的平面度，避免法兰面倾斜导致输出轴承受额外的径向力，长时间运行下造成轴承磨损或者轴系变形。另外在连接负载时，要保证输出轴与负载轴的同轴度，即使是集成式结构，过大的同轴度误差也会导致运行时振动增大，噪音升高，加速轴承和齿轮的磨损。

这套结构的三维建模过程中，需要重点关注电机与减速箱连接段的配合尺寸，法兰止口的配合公差、轴与孔的配合公差都要按照实际加工精度来设定，行星轮系内部的齿轮啮合间隙也要按照实际产品的回程间隙要求做合理的参数设置，这样建出来的模型在做虚拟装配、干涉检查、运动仿真的时候，才能真实反映实际产品的装配关系和运动状态，给后续的设备结构设计提供准确的参考依据，避免实际加工装配时出现尺寸不匹配、运动干涉等问题。
