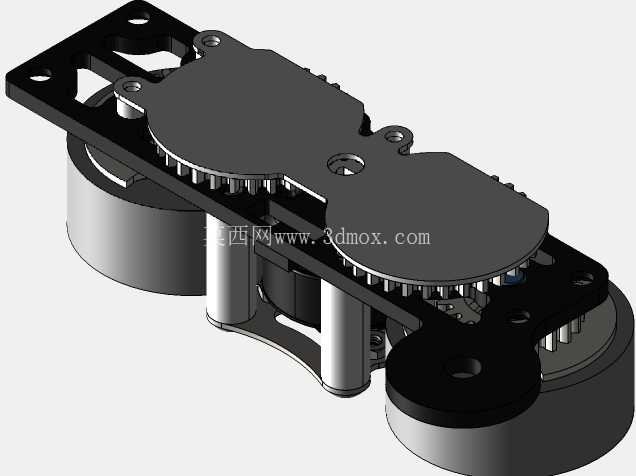

汽车冲压产线齿轮传动式驱动吊舱结构

这套驱动吊舱结构主要应用于汽车冲压生产线的工位间工件转运环节，作为冲压工序间吊具的核心动力承载单元，负责在冲压机上下料工位、工序间缓存位之间完成精准的位移驱动与姿态保持，适配多工位连续冲压产线的节拍要求，能够在高频次往复启停的工况下保持传动精度与结构稳定性。从结构设计来看，整套组件采用平行轴齿轮组作为核心传动路径，双输出端的布局可以同步驱动两侧吊具行走轮，避免单侧驱动带来的偏载、卡滞问题，齿轮组外侧设置一体式冲压成型的防护盖板，既可以阻隔冲压车间内的金属碎屑、粉尘进入传动啮合区，也能对齿轮副起到轴向限位作用，减少传动过程中的齿轮窜动。底座采用镂空式安装板设计，在保证整体结构刚性的前提下尽可能降低自重，安装板上预留的多组沉头安装孔可以适配不同规格的吊具挂载支架，安装孔的位置公差按照IT7级精度控制，能够保证装配后传动轴线与行走导轨的平行度要求，避免额外的偏载力矩作用在齿轮轴上。支撑立柱采用等直径圆柱结构，上下两端分别与上安装板、下动力舱体采用过盈配合加定位销的连接方式，既可以保证上下结构的同轴度，也能承受吊舱挂载工件时产生的竖向载荷，立柱的分布位置避开了齿轮传动的运动包络区，不会对齿轮运转产生干涉。下部动力舱为圆柱式结构，内部预留了动力源安装位，可以适配不同功率的伺服驱动单元，舱体与安装板之间设置有密封胶条安装槽，能够适配车间定期清洁的冲洗工况，避免切削液、清洗水进入动力舱内部损坏电气元件。设计过程中针对冲压车间的实际工况做了多处适配优化：齿轮副采用渐开线直齿圆柱齿轮，齿面做硬化处理，能够承受频繁正反转带来的冲击载荷，齿轮啮合侧隙控制在0.02-0.05mm区间，既可以补偿热胀冷缩带来的尺寸变化，也能保证往复传动时的位置精度，避免反向间隙过大导致的吊具定位偏差，影响冲压上下料的对位精度。安装边界方面，整套吊舱的横向安装孔距适配常规冲压产线的吊具导轨安装间距，竖向总高度控制在常规冲压工位的上部安全空间范围内，不会与冲压设备的滑块运动轨迹产生干涉，两侧的伸出端长度预留了行走轮的安装空间，行走轮的安装轴与齿轮输出轴采用同轴设计，减少额外的传动环节带来的功率损耗与精度损失。在实际应用场景中，这类驱动吊舱需要配合产线的位置检测传感器使用，齿轮传动的平稳性可以保证吊具在启停阶段无明显冲击，避免挂载的冲压工件出现移位、掉落风险，同时封闭式的结构设计可以减少车间内的润滑油雾扩散，符合冲压车间的安全生产要求。结构设计时还考虑了维护便利性，上部防护盖板采用快拆式螺丝固定，不需要完全拆解吊舱主体就可以打开盖板检查齿轮啮合状态、补充润滑脂，下部动力舱的端盖也设置了独立的拆卸位，日常维护时不需要将整个吊舱从导轨上拆下，能够缩短产线停机维护的时间。整套结构的受力路径经过多次优化，挂载工件的载荷通过吊具支架传递到上安装板，再通过四根支撑立柱均匀传递到下部动力舱与行走轮结构，齿轮组只传递扭矩不承受额外的竖向载荷，能够大幅延长齿轮组件的使用寿命，适配汽车冲压产线全年高负荷运转的使用需求。
