四插槽车载电路保护保险座结构设计

车载电路的过载与短路防护，是整车电气系统可靠性设计中不可忽视的环节，这款四插槽保险座，正是面向乘用车辆、改装工程车辆、特种作业车辆的低压电路分路保护需求开发的集成式防护部件。不同于单路独立安装的保险丝座，该产品将四路保险安装位集成在同一基座上，能够在紧凑的安装空间内完成多回路的电路保护布局，常见于车辆中控台内侧、发动机舱边缘接线区、房车改装配电区、车载电子设备集成舱等场景，可分别对应灯光回路、影音设备回路、辅助供电回路、电控附件回路的过载切断需求，避免单路故障波及整车供电网络。

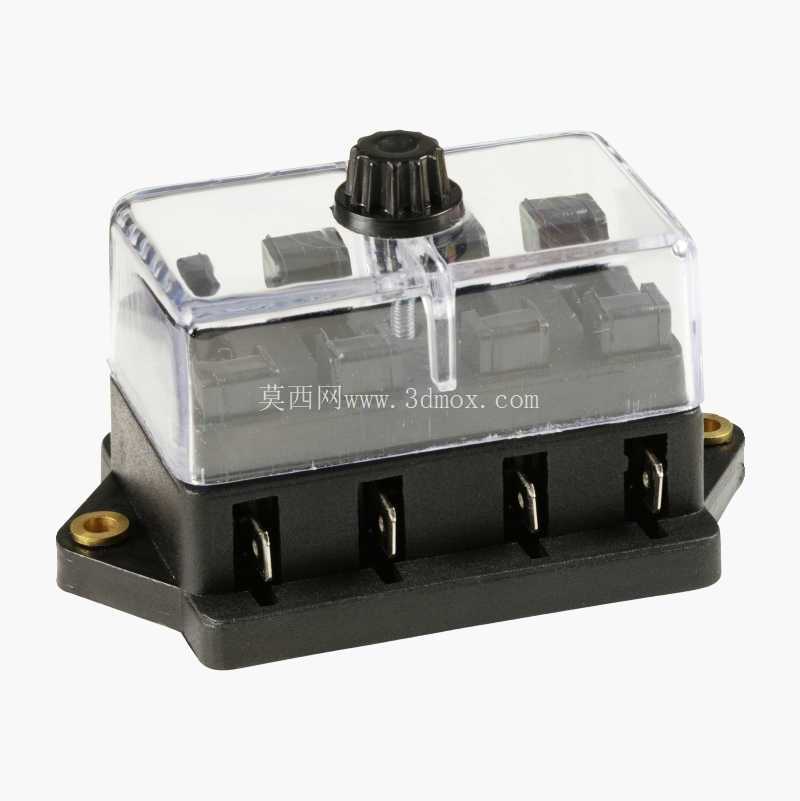

从结构设计逻辑来看，这款保险座采用上下分体式结构，下部为阻燃绝缘基座，上部为透明防护上盖，基座两侧延伸出带安装孔的固定耳，安装孔内嵌黄铜衬套，避免螺丝紧固时压裂塑料基座，同时保证长期车载振动环境下的连接可靠性。基座上的四个插槽采用标准化插片式保险适配尺寸，可兼容常规中号汽车插片保险丝，每个插槽对应一组独立的接线端子，端子采用镀锡铜材质冲压成型，插拔力经过调校，既能保证保险丝插装后的接触电阻稳定，不会因车辆行驶中的持续振动出现松脱打火，也能在保险丝熔断后方便运维人员徒手更换，无需借助专用工具。上盖与基座之间采用卡扣加顶部旋钮的双重固定方式，透明PC材质的上盖可以直接观察内部各路保险丝的通断状态，无需拆开上盖就能快速定位故障回路，顶部的旋钮锁紧结构可以避免车辆行驶过程中盖板受振动松脱，同时上盖边缘设计有一圈密封胶条嵌槽，能够阻挡日常行车过程中的灰尘、溅水进入保险座内部，降低接触件氧化、短路的风险。

从安装边界尺寸来看，这款保险座的基座整体为长方体构型，底部安装耳的孔位间距经过适配调校，既可以直接固定在车辆原厂预留的配电安装位上，也能通过转接支架固定在改装车辆的内饰板内侧、电瓶旁的空余位置，基座下方的接线端子采用侧向出线设计，接线完成后导线沿基座侧面排布，不会额外增加整体安装高度，适配夹层空间有限的安装场景。每个接线端子的螺丝锁紧位置都设计有导线防脱结构，适配1.5平方到4平方的多股车载铜导线，能够满足不同功率等级车载回路的载流需求，端子之间设计有绝缘隔断筋，避免不同回路的导线裸露部分意外接触造成短路。

在实际选型应用中，这类集成式保险座相比分散布置的单路保险座，能够大幅减少配电区域的接线节点，降低线路故障点数量，同时统一的防护外壳也能提升配电区域的整洁度，减少后期运维的排查难度。建模过程中需要重点关注几个核心尺寸的公差控制：首先是保险丝插槽的内框尺寸，公差过大会导致插片接触松动，接触电阻升高引发发热，公差过小则会造成保险丝插装困难，甚至插装过程中损坏塑料基座；其次是接线端子的压接尺寸，需要保证端子与基座的过盈配合量，避免长期受热后端子出现松动退针；另外上盖与基座的配合卡扣尺寸需要考虑塑料件的成型收缩率，保证不同批次生产的部件都能顺畅扣合，同时不会出现配合间隙过大的问题。安装耳的衬套同轴度也需要重点控制，避免安装孔位偏移导致无法顺利对位固定螺丝。

从使用场景的适配性来看，这款保险座的工作温度范围覆盖车载环境的常规温区，基座材料选用耐温阻燃的PA66加纤材质，能够承受发动机舱附近的持续高温环境，不会因长期受热出现变形脆化，透明上盖的PC材料添加了抗UV成分，即使安装在有阳光直射的区域，也不会长期使用后出现透明度下降、开裂的问题。四路独立的回路设计，允许用户根据实际用电需求搭配不同电流等级的保险丝，实现不同功率回路的差异化保护，相比一体式不可更换的保险模块，后期运维替换的成本更低，故障排查效率更高。在车载改装场景中，这类集成保险座还可以配合外接的标识贴纸，在每个插槽旁标注对应的回路名称，进一步提升后期检修的便利性，避免误操作影响其他正常回路的供电。
