多瑙河钢铁厂220吨每小时工业锅炉结构

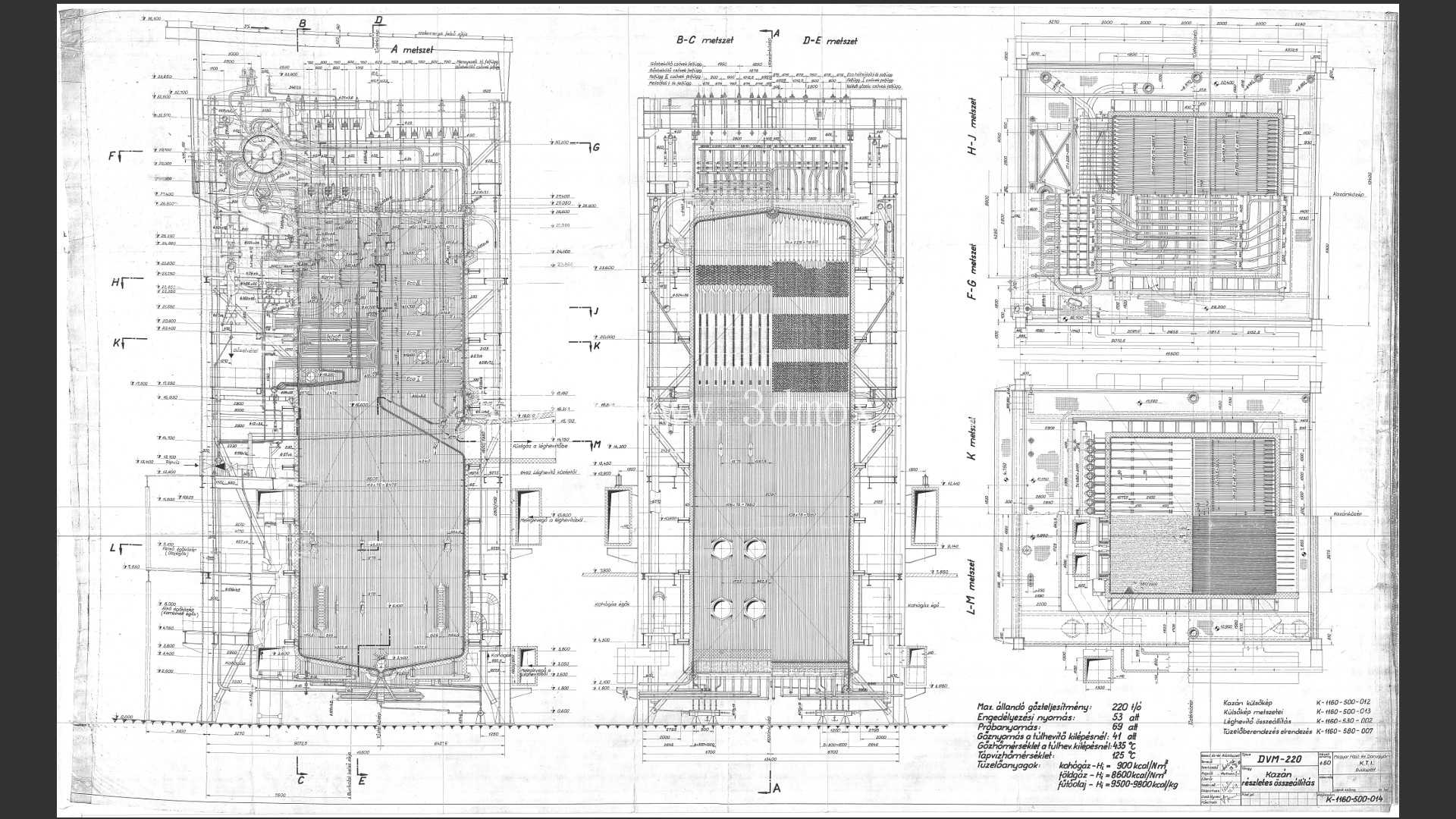

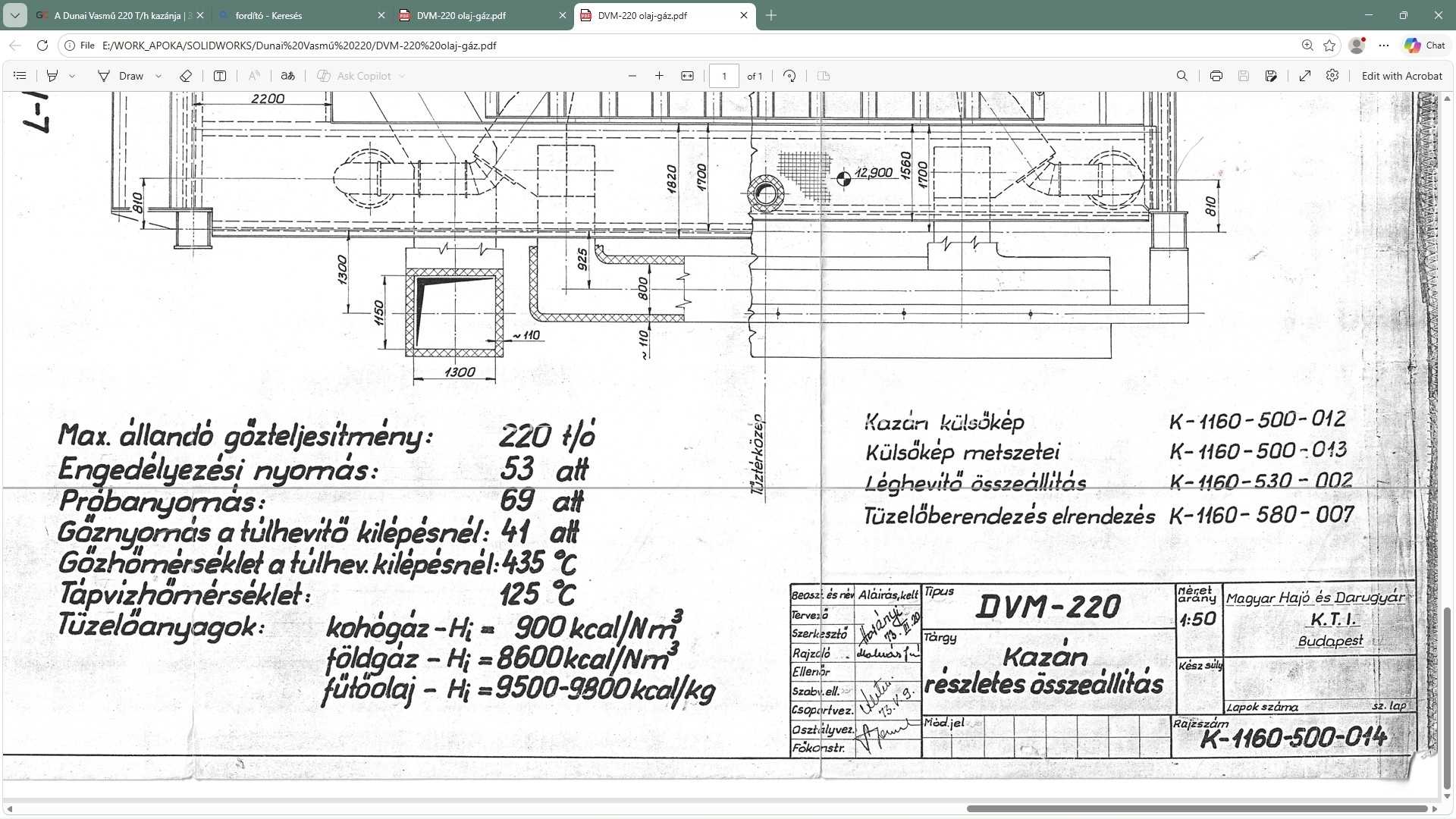

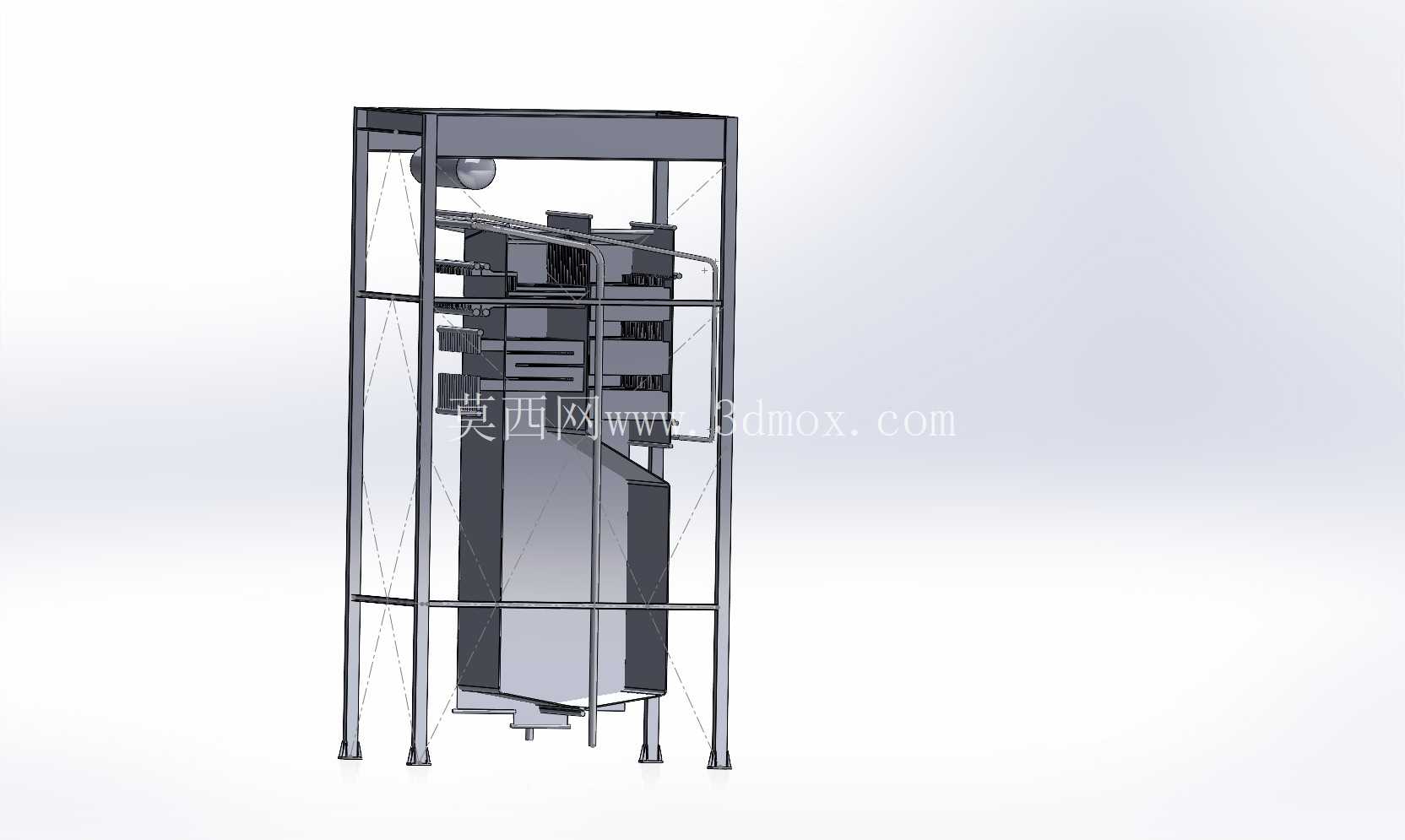

该三维结构还原的是燃油燃气两用工业蒸汽锅炉，这类设备常部署在大型工业园区、区域热电联产站点，承担工业生产供汽与并网发电的核心供能职能，单台额定出力可覆盖中等规模化工、造纸厂区的全时段蒸汽需求，同时配套汽轮发电机组可稳定输出电力，补足区域电网调峰缺口。从结构布局来看，整体采用立式塔式框架承载设计，外围型钢焊接框架既是设备本体的承重结构，也作为检修平台、外部管线的安装依附基体，框架立柱底部预设地脚螺栓连接位，安装时需匹配混凝土基础的预埋锚栓位置，整体安装边界需预留周边不小于1.5米的检修通道，顶部留出至少2米的烟管、安全阀吊装空间，设备总高度适配常规工业厂房的层高要求，无需额外做厂房加高改造。炉膛区域采用膜式壁结构设计，燃油与燃气燃烧器布置在炉膛下部侧方，可根据燃料供应情况灵活切换燃烧介质，燃烧产生的高温烟气沿炉膛向上流动，依次流经过热器管束、对流蒸发管束、省煤器区段，逐级释放热量后经尾部烟道排出，烟气流程的折流设计充分拉长了换热路径，能最大化提升燃料热利用率，减少排烟热损失。汽包布置在设备上部区域，通过下降管与下部水冷壁、对流管束连接，构成自然水循环回路，无需额外配置强制循环水泵即可保障全负荷工况下的水循环稳定，降低设备运行的电耗与故障点。过热器管束采用错列布置方式，可将饱和蒸汽加热到额定参数的过热蒸汽，满足汽轮发电机组的进汽品质要求，管束间预留足够的吹灰器安装空间，运行时可定期清除管束表面积灰，避免积灰导致换热效率下降。设备外部配套的爬梯、平台沿框架立柱分层布置，每层平台对应设置人孔门，可直达各换热区段、汽包、燃烧器的检修位置，日常运维时无需搭建额外脚手架即可完成常规检查与易损件更换。设计过程中优先考虑了设备的模块化运输属性，整体框架可拆分为多个分段模块，每个模块的尺寸与重量适配常规公路货运的限界要求，现场安装时仅需完成模块间的法兰连接与密封焊接，大幅缩短现场安装周期。水循环系统的管路走向做了优化，下降管与上升管的布置避开了高温烟气直接冲刷的区域，同时在管路易磨损位置加装防磨盖板，延长管路使用寿命。燃烧器区域的炉膛内壁采用耐火隔热材料浇筑，可承受燃油燃气燃烧产生的局部高温，避免炉膛壁面超温变形，同时减少炉膛向外的散热损失，提升设备整体热效率。尾部烟道位置预留了烟气检测接口，可直接安装温度、压力、烟气成分检测元件，方便接入厂区DCS控制系统，实现全工况的自动运行调节。
