落地泵径向叶轮叶片结构设计

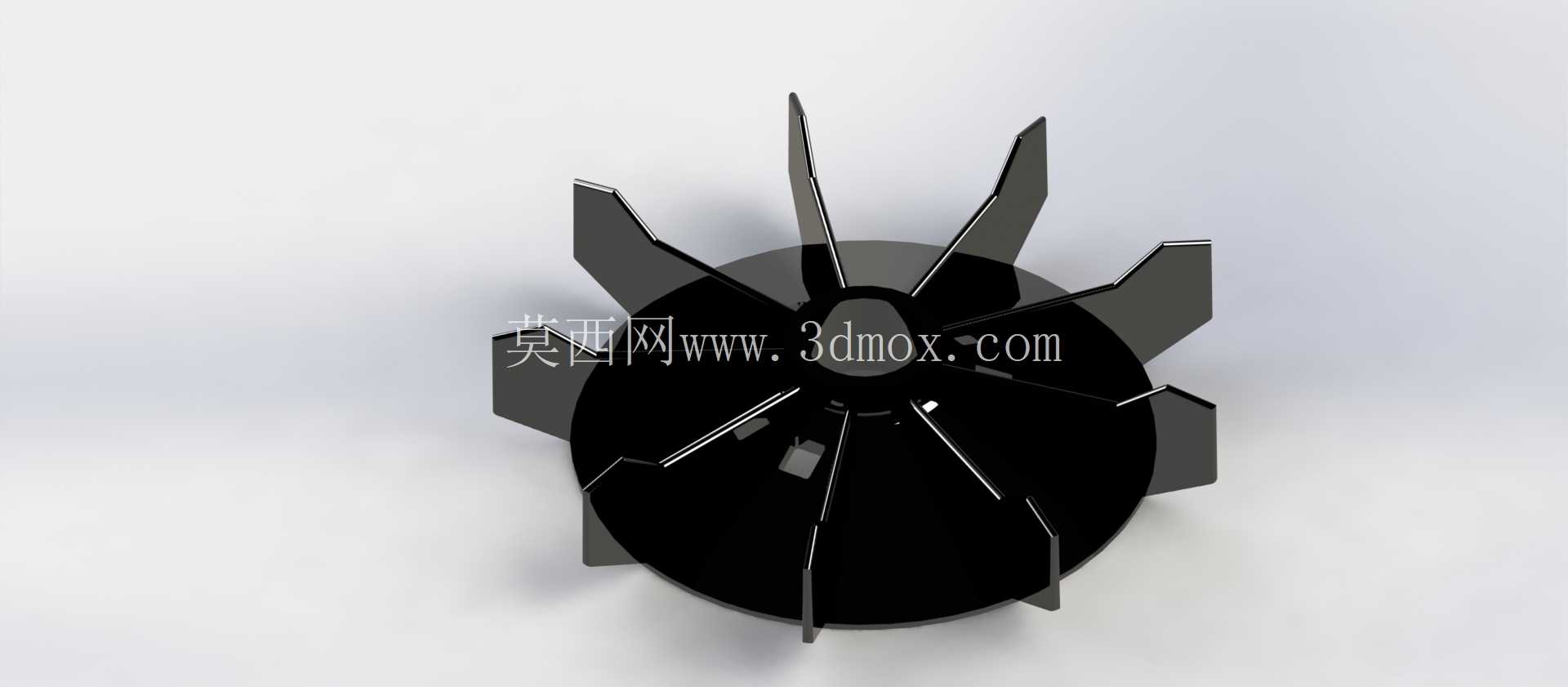

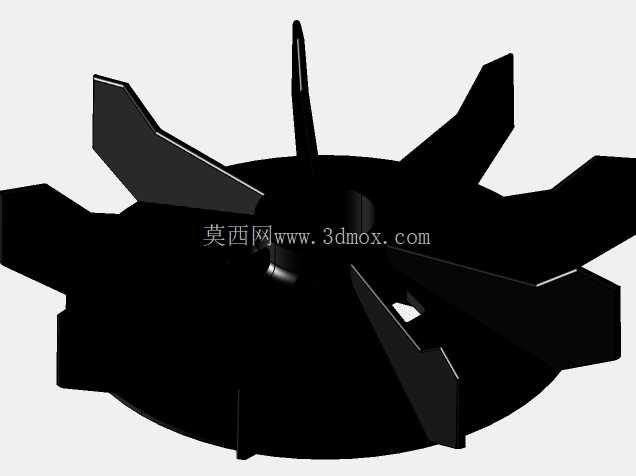

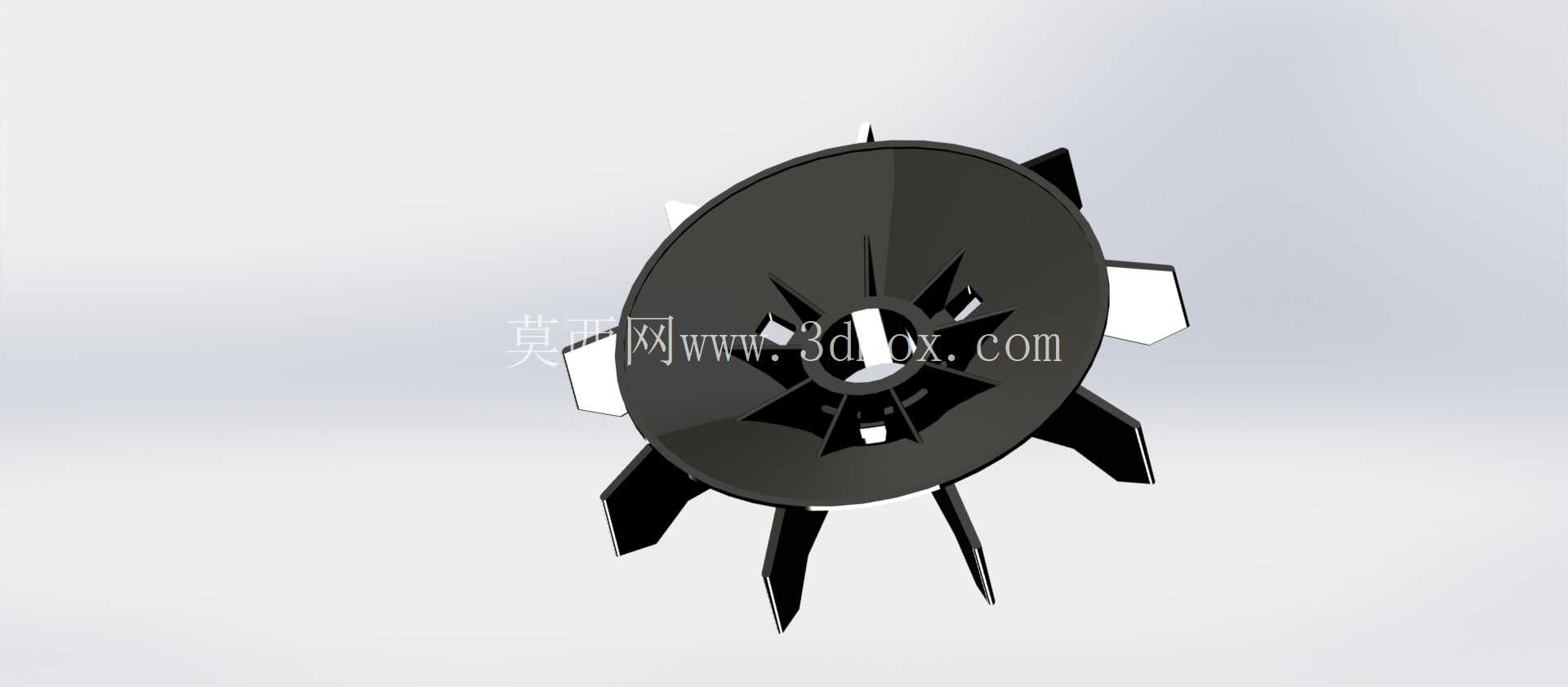

在民用给排水、小型暖通循环、低压流体输送场景中，落地式离心泵的核心做功部件就是叶轮组件，而叶片作为直接接触流体、完成能量传递的结构，其型线、排布角度、安装精度直接决定泵组的运行效率与运行稳定性。这款落地泵叶片采用径向直叶片加后倾切角的结构设计，适配低比转速的小型落地泵工况，这类工况普遍要求泵体结构紧凑、启动扭矩小、对流体含少量杂质的耐受度更高，不需要复杂的空间扭曲叶片就能满足扬程与流量的匹配要求，同时冲压成型的工艺路线也能大幅降低批量生产的成本，适配民用泵类产品的成本控制需求。

从实际安装边界来看，这款叶片的安装基准为中心的轮毂定位孔，孔位与泵轴的配合采用过渡配合公差，配合面预留有键槽卡位结构，装配时不需要额外做周向焊接，靠轴肩与锁紧螺母就能完成轴向定位，整体叶轮的外径控制在适配常规1.5kW以下落地泵的安装腔尺寸，叶片外沿与泵壳内壁的间隙控制在1.2-1.8mm区间，这个间隙范围既可以避免叶片转动时与泵壳发生刮蹭，也能减少间隙处的流体回流损失，保证泵的容积效率维持在合理区间。叶片的厚度沿径向做渐变处理，靠近轮毂的根部厚度更大，可承受流体冲击带来的交变应力，避免长期运行出现根部疲劳断裂，靠近外沿的位置厚度适当减薄，降低叶片出口处的尾流涡流损失，减少泵运行时的流体噪音。

设计过程中首先要匹配落地泵的额定工况点，这款叶片的出口安装角设置为24度，叶片数量为12片，这个数量搭配可以在保证流道过流面积充足的前提下，减少叶片间的流道扩散度，避免流体在流道内出现脱流现象，适配清水或者轻度污水的输送场景，不会因为少量纤维杂质出现流道堵塞。叶片的前缘做了小圆角钝化处理，不像精密离心泵那样做尖锐前缘，主要是考虑落地泵的实际使用场景中难免吸入少量硬质颗粒，钝化前缘可以降低颗粒冲击带来的叶片磨损，延长叶轮的使用寿命。叶片与轮毂的连接采用整体冲压翻边结构，不需要额外焊接，连接位置的圆角做了R3的过渡处理，减少应力集中的同时，也能避免流体在连接位置形成死区，减少杂质沉积的可能。

从实际使用的角度出发，这类落地泵通常安装在建筑底层、设备机房或者户外临时给排水点位，运行时的振动控制很关键，这款叶片在排布时做了严格的动平衡校正，单叶片的重量差控制在0.5g以内，装配完成后叶轮的动平衡等级达到G6.3级，完全满足小型泵组的振动要求，不会因为叶轮不平衡导致泵轴轴承过早磨损。叶片的表面做了发黑防锈处理，适配非洁净流体的输送环境，短期接触潮湿环境或者轻度腐蚀性流体不会出现快速锈蚀，不需要采用昂贵的不锈钢材质就能满足常规使用场景的寿命要求。在建模过程中，需要重点关注叶片与轮毂连接位置的拔模角度，因为采用冲压工艺成型，拔模角度设置为1.5度，既可以保证冲压脱模的顺畅，也不会影响叶片的型线精度，叶片外沿的切角角度与泵壳的出口流道做了匹配设计，流体离开叶片出口后可以顺畅进入蜗壳流道，减少水力冲击损失。另外还要考虑叶片的固有频率，通过调整叶片的厚度与径向长度，让叶片的固有频率避开泵轴的额定转动频率，避免运行时出现共振，导致叶片断裂或者泵组异响。这类结构的叶片相比传统的铸造叶片，表面粗糙度更低，流体沿叶片表面流动时的摩擦损失更小，同时冲压成型的生产效率更高，批量生产时的尺寸一致性更好，不需要大量的后续机加工就能满足装配要求，非常适合民用落地泵的大规模量产需求。在做结构校核时，重点要验证叶片根部的弯曲强度，在额定扬程的工况下，叶片承受的流体压力载荷均匀分布在叶片工作面，根部的最大应力远低于材料的屈服强度，即使出现短时出口阀门关闭的憋压工况，叶片也不会出现塑性变形，保证泵组的运行可靠性。
