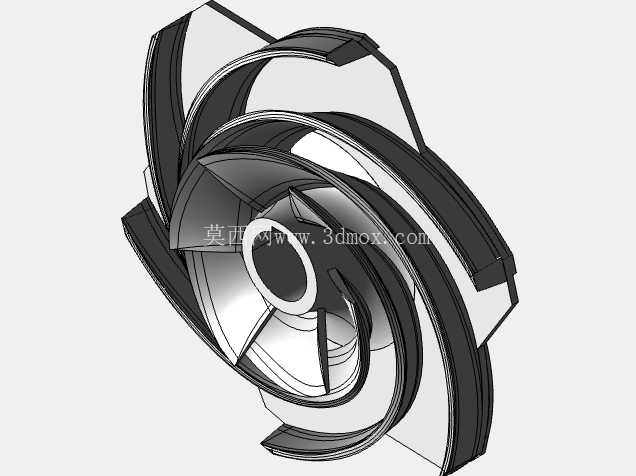

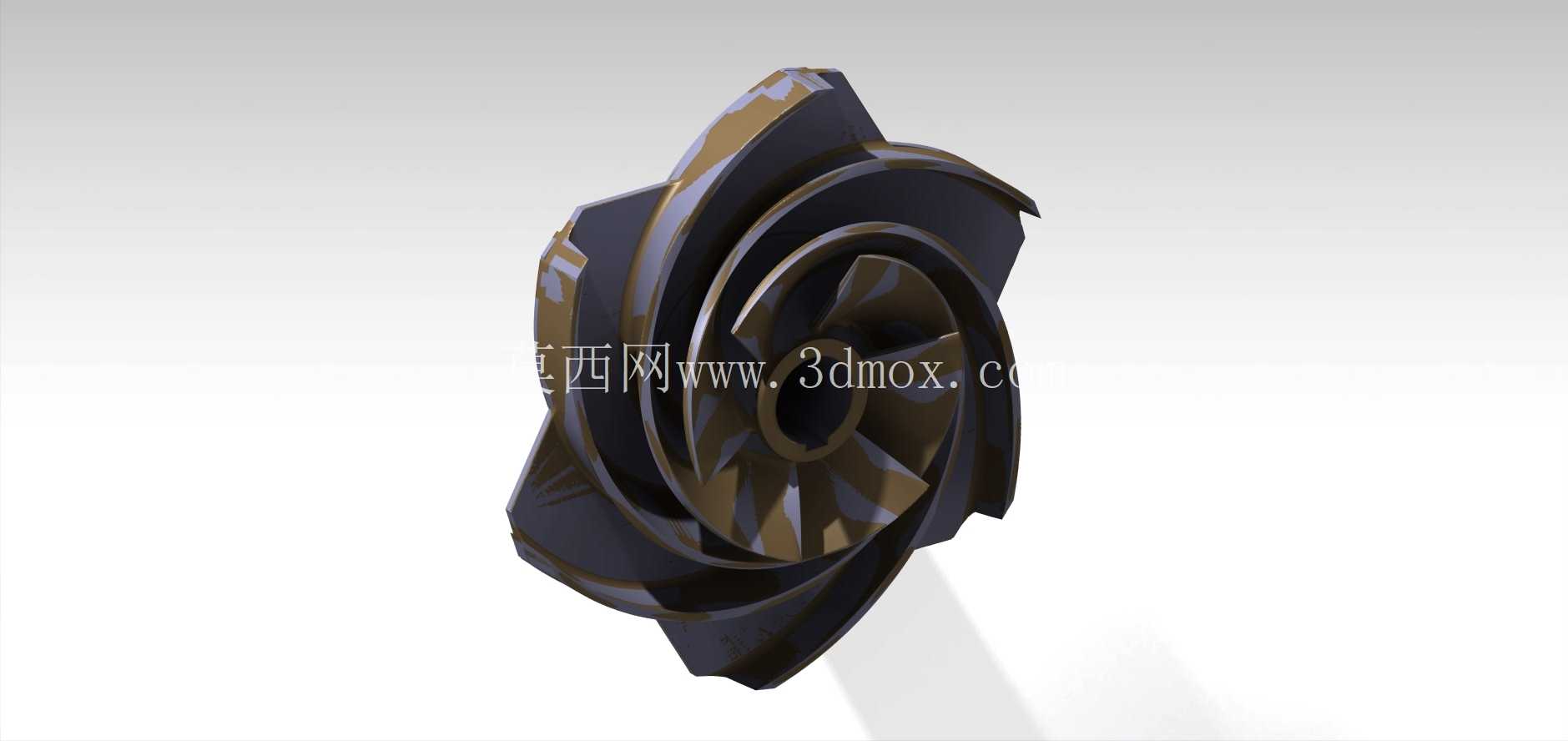

开式离心叶轮结构三维设计

该开式叶轮主要配套单级离心泵使用，常见于市政给排水、工业循环水输送、化工流程介质输送、农田排灌等场景，作为泵组核心过流部件，直接决定泵的水力效率、汽蚀余量与运行稳定性。不同于闭式叶轮带前后盖板的结构，这款开式叶轮仅保留叶片与轮毂连接结构，流道完全开放，在输送含少量固体颗粒、纤维杂质的介质时，不易出现流道堵塞问题，适合污水输送、浆料输送等工况，也可用于大流量低扬程的清水输送场景。

从功能特性来看，叶轮旋转时依靠叶片对介质做功，将电机输入的机械能转化为介质的压力能与动能，叶片采用后弯式扭曲设计，能够适配流体在叶轮内的流动轨迹，减少流动过程中的水力冲击损失，降低湍流带来的能量耗散。开式结构的另一个优势是加工难度相对更低，后期维护清理时无需拆解复杂的盖板结构，可直接对叶片表面的结垢、缠绕杂质进行清理，降低运维成本。不过开式叶轮与泵体蜗壳之间的间隙控制要求更高，间隙过大会导致介质回流，降低泵的容积效率，间隙过小则可能在运行过程中出现叶片与泵壳的刮擦，引发振动与部件磨损，设计时需要结合泵的额定转速、输送介质特性预留合理的装配间隙。

设计过程中首先要明确泵的额定工况参数，包括额定流量、额定扬程、转速、介质密度与粘度等基础参数，通过水力计算确定叶轮的进口直径、出口宽度、叶片出口安放角、叶片包角等核心水力参数。这款叶轮直径为500mm，属于中大口径离心泵配套部件，进口端采用圆滑过渡的轮毂结构，减少介质进入叶轮时的局部阻力，降低进口流速分布不均带来的汽蚀风险。叶片数量经过水力优化，既保证足够的做功能力，又避免叶片过多导致流道过窄，提升对含杂质介质的通过性。叶片型线采用三维扭曲设计，从进口到出口的角度平滑过渡，让介质在流道内的流速变化更平缓，减少脱流、涡流等不良流态的产生。

安装边界方面，叶轮中心设置标准轴孔，配套平键连接结构传递扭矩，轴孔尺寸需要匹配泵轴的直径公差，轮毂端面设置轴向定位台阶，保证叶轮安装后与泵轴的同轴度，避免高速旋转时出现偏心振动。叶轮的轴向尺寸需要结合泵腔的轴向空间设计，安装后要保证叶轮出口与蜗壳流道的对中精度，让介质流出叶轮后能顺畅进入蜗壳扩压段，减少动压转静压过程中的能量损失。做逆向建模时，需要通过扫描获取叶片表面的完整点云数据，对叶片进出口边缘、轮毂与叶片的过渡圆角做精细化处理，这些区域的几何精度直接影响叶轮的水力性能，过渡圆角设计不合理会导致局部应力集中，在长期交变载荷作用下出现叶片疲劳开裂的问题。

实际工程应用中，这类开式叶轮还要做静平衡与动平衡校验，因为500mm直径的叶轮在额定转速下旋转时，微小的质量不平衡都会带来较大的离心力，引发泵组振动、轴承发热等问题，平衡精度等级需要达到对应泵型的标准要求。材质选择上如果是输送清水可采用普通铸铁或铸钢，输送腐蚀性介质则需要采用不锈钢或双相钢材质，叶片表面可做耐磨涂层处理，提升含颗粒介质工况下的使用寿命。建模过程中要注意叶片厚度的均匀性，避免局部过厚导致铸造缺陷，也避免局部过薄降低结构强度，在叶片与轮毂的连接位置设置合理的铸造圆角，减少铸造时的应力集中，同时提升结构的连接强度。
