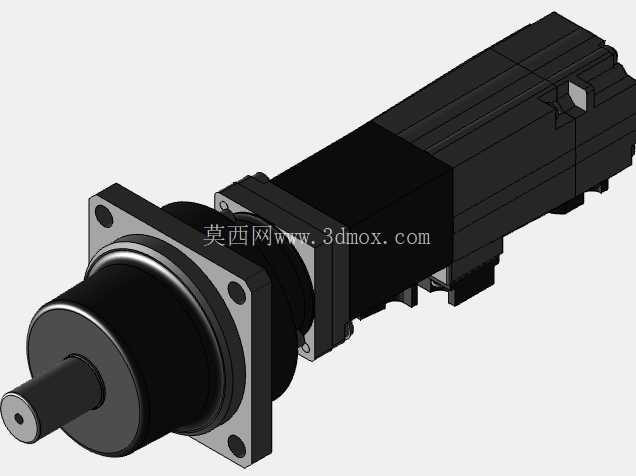

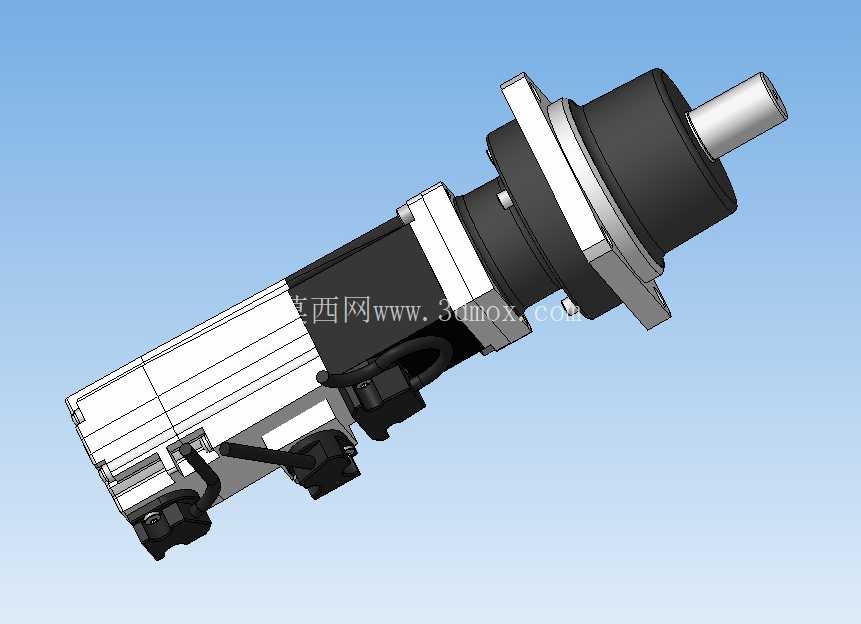

带刹车行星齿轮减速交流伺服电机

这款集成行星减速结构与刹车组件的交流伺服电机，在工业自动化传动场景中有着极高的适配性，尤其适合需要精准定位、断电保持、大扭矩低转速输出的工位。从实际应用来看，这类集成式传动单元常被用在汽车冲压生产线的送料机构、自动化装配线的分度转台、包装机械的牵引辊驱动、数控机床的进给轴传动等场景，相比分体式的电机加减速机加刹车的组合，它能大幅缩减安装空间，减少传动链上的连接误差，提升整套传动系统的刚性。

从功能特性上看，前端的行星齿轮减速级采用了5的传动比设计，能够将伺服电机本身的高转速低扭矩输出，转化为适配负载端需求的低转速大扭矩输出，行星齿轮结构本身具备同轴传动的优势，输入输出轴保持同轴线，不会产生额外的偏载力矩，多行星轮均载的设计也让减速级能承受更大的冲击载荷，运行过程中的传动噪音更低，回程间隙可以控制在极小的范围内，满足高精度传动的定位要求。后端集成的失电式刹车组件，能够在设备断电、伺服使能断开的瞬间锁死输出轴，避免垂直安装的负载出现下滑移位，或是传动工位因为外力扰动出现位置偏移，在冲压模具的送料工位中，这个功能可以有效避免送料位置偏差导致的模具撞损风险，在停机维护时也能保证机构位置固定，提升作业安全性。

在设计思路上，这款集成单元采用了模块化的拼接结构，伺服电机本体、刹车组件、行星减速级三个模块之间通过法兰止口定位，高强度螺栓锁紧，既保证了各模块之间的同轴度要求，也方便后续的维护拆解，如果某一个模块出现故障，可以单独拆卸更换，不需要整体报废，降低了设备的运维成本。电机本体的动力输出端直接连接刹车的传动毂，刹车的输出端再连接行星减速级的太阳轮，整个传动链没有额外的联轴器连接，消除了联轴器带来的传动间隙和扭转弹性变形，整套传动单元的扭转刚性远高于分体组装的结构。电机尾部预留了动力线缆和编码器线缆的出线接口，采用侧出的走线方式，能够缩减轴向的安装长度，适合安装空间局促的设备内部。

从安装边界与外形尺寸来看，这款电机的减速级输出端采用标准的法兰安装面，输出轴为带键槽的圆柱轴，能够匹配市面上绝大多数标准的传动连接件，不需要额外做转接法兰加工。安装时需要注意，法兰止口的配合公差为H7/js6，安装面需要保证足够的平面度，避免锁紧螺栓时造成壳体变形，影响内部轴承的运转精度。轴向尺寸上，从减速端安装面到电机尾部的接线端总长度控制得非常紧凑，相比同功率同减速比的分体组合结构，轴向长度缩短了近三分之一，径向尺寸上，行星减速级的外径略大于电机本体的外径，安装时需要预留足够的径向空间，避免和周边的结构件产生干涉。输出轴的径向负载和轴向负载能力经过匹配设计，能够直接连接同步带轮、链轮、联轴器等传动件，不需要额外增加支撑轴承座，进一步简化了用户的结构设计工作量。

在实际选型使用时，需要结合负载的实际转速、扭矩、惯量匹配要求来确认参数，5的减速比可以将电机的额定转速转化为负载端需要的工作转速，同时将电机的输出扭矩放大5倍左右，扣除传动效率的损失后，完全能够满足大部分中低负载的精准传动需求。刹车的保持扭矩经过匹配，能够锁住额定输出扭矩下的负载，不会出现断电滑移的情况，在垂直安装使用时，还可以根据实际负载情况额外增加安全防护机构，进一步提升设备的可靠性。整个模型的结构细节还原度很高，内部的行星轮、太阳轮、内齿圈、刹车摩擦片、线圈、弹簧等结构都做了完整的建模还原，既可以用来做设备整体的装配干涉检查，也可以作为传动方案选型时的参考模型，帮助结构设计人员快速完成布局设计，减少重复建模的工作量。
