车载直流电源转换单元结构设计

车载DC-DC转换单元是新能源汽车电气架构里的核心电能变换部件，主要承担高压直流母线到低压直流回路的电能转换职能，覆盖48V、96V、144V等多个高压输入平台的适配需求，为整车低压用电设备、辅助控制单元、车载传感模块等提供稳定的低压直流供电，是高压动力电池系统和低压用电网络之间的关键衔接节点。从实际装车场景来看，这类转换单元通常布置在动力舱边缘或者乘员舱下方的电气集成区域，需要兼顾散热效率、安装固定可靠性、接插件防护性能以及电磁屏蔽要求，因此在结构设计阶段需要同步匹配整车布置的边界约束。

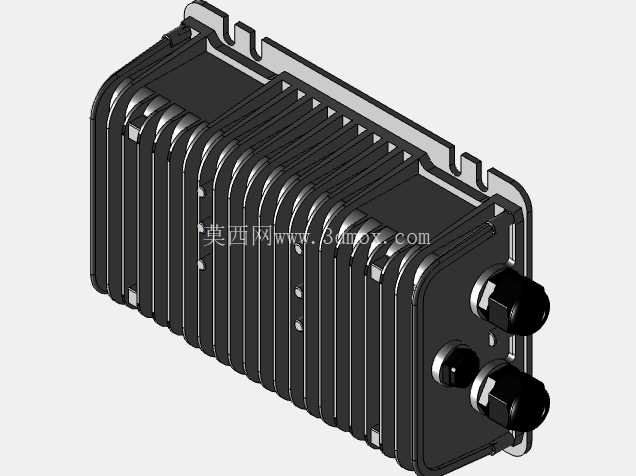

从外形结构来看，该转换单元采用一体化挤压铝壳体作为主体承载结构，壳体外侧排布连续的平行散热鳍片，鳍片的间距、高度以及厚度经过热仿真迭代优化，能够在自然对流或者强制风冷的工况下，将内部功率器件工作产生的热量快速导出，避免功率MOS管、变压器、滤波电感等核心发热元件出现过热降额甚至失效的问题。壳体两端设置带安装定位凸耳的法兰边，凸耳上预留的安装孔位可以直接和整车安装支架通过螺栓锁紧，安装孔的位置公差控制在±0.2mm以内，能够适配整车焊装支架的装配精度要求，减少现场装配的调整工作量。接插件端统一布置在壳体的同一侧，包含两个大电流功率输出接插件和一个信号控制接插件，接插件采用带锁紧结构的防水型连接器，防护等级可以达到IP67，能够应对动力舱内的泥水飞溅、粉尘侵入等复杂工况，接插件的引脚排布做了防呆设计，避免装配过程中出现插反、错插的问题。

在内部结构设计思路上，该转换单元采用分层布局的方式，功率回路和控制回路做物理隔离，减少功率开关动作产生的高频电磁干扰对控制信号的影响。功率器件直接通过导热绝缘垫贴合在壳体的内安装平面上，导热路径的热阻经过严格核算，确保器件结温在额定负载工况下始终处于安全工作区间。壳体的拼接缝隙处采用导电密封胶条填充，既可以实现密封防水的效果，也能够保证整个壳体的电气连续性，形成完整的电磁屏蔽腔体，降低自身对外的电磁辐射强度，同时也抵御外界电磁干扰对内部控制电路的影响，满足车载电子设备的EMC测试标准要求。

从安装边界维度来看，该系列转换单元的不同功率型号采用统一的安装接口尺寸，壳体的主体截面尺寸保持一致，仅在长度方向根据功率等级对应的器件体积做小幅调整，这样的通用化设计可以让整车平台在拓展不同功率配置的车型时，不需要重新设计安装支架和周边布置结构，大幅降低整车电气架构的适配成本。壳体外侧的鳍片结构在设计时也同步考虑了冲压工艺的成型可行性，鳍片的拔模角度、圆角参数都符合铝挤压成型的工艺要求，后续的机加工工序仅需要对两端的安装面、接插件安装孔做精加工，能够有效控制批量生产的加工成本和生产节拍。在实际选型匹配过程中，结构工程师可以直接基于该三维模型核对整车布置空间的间隙要求，确认接插件的出线方向是否和周边线束走向匹配，模拟装配过程中工具的操作空间是否充足，提前规避实车装配阶段可能出现的干涉问题，缩短整车电气系统的开发周期。
