NMRV减速器配套霍尔限位PCB安装板

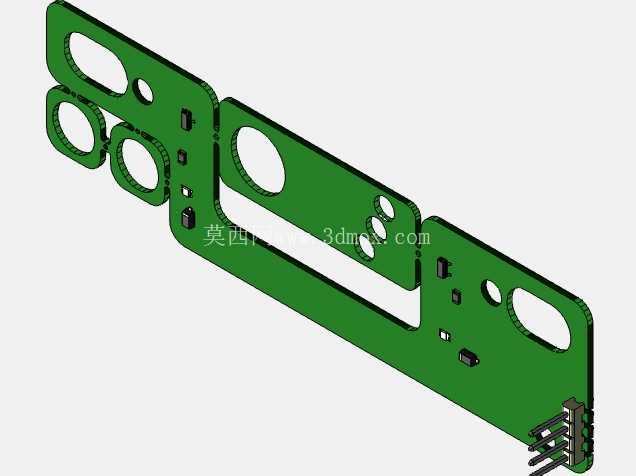

这款PCB安装板是专门适配NMRV系列蜗轮蜗杆减速器的配套结构件，核心作用是承载霍尔传感器与限位开关组件，为减速器的行程限位、位置检测功能提供可靠的安装载体。在自动化输送线、小型传动设备、轻工机械的传动单元中，NMRV减速器常作为核心减速部件使用，其输出轴的行程位置、原点复位信号需要通过非接触式的霍尔元件采集，传统的零散安装方式容易出现传感器移位、接线杂乱、受油污粉尘干扰的问题，这款集成式安装板就是为解决这类现场痛点设计的。从结构设计上看，板体采用长条形分段式布局，整体沿减速器的安装侧边轮廓做适配，板上预留的多组不同直径圆孔，分别对应霍尔传感器的探头安装位、接线过孔、固定螺丝穿装位，其中大尺寸圆孔是为了避让减速器输出端的连接轴与周边凸起结构，避免安装时出现干涉；板侧的小凸台与沉槽结构，是用来卡装PCB板的定位边，不需要额外设计压块就能实现电路板的快速定位，装配时只需要拧入两颗M3的固定螺丝就能完成板体与减速器壳体的连接，大幅减少现场装配的工时。板体上的小型矩形开孔是为限位开关的触发拨片预留的活动空间，当减速器带动执行机构运行到预设极限位置时，触发件会穿过开孔触发行程开关，同时霍尔元件同步检测磁钢位置，双重信号校验能避免单一传感器失效导致的设备超程撞机问题，这种冗余设计在自动化设备的安全回路中十分常见。从安装边界来看，板体整体厚度控制在2mm，安装后突出减速器壳体表面的高度不超过12mm，不会和周边的传动护罩、接线槽产生空间冲突，板体边缘做了R1.5的圆角处理，避免装配时割伤接线绝缘层，所有开孔的位置度公差控制在±0.1mm，保证霍尔传感器与配套磁钢的对中精度，避免出现信号丢失、检测偏差的问题。在实际应用场景中，这款安装板可以直接适配030到090机座号的NMRV减速器，不需要对减速器原有壳体做二次加工，替换原有零散的传感器安装支架即可，板体表面做了电泳防锈处理，能适应车间内的油污、粉尘环境，长期使用不会出现锈蚀掉渣的问题，板上预留的接线焊盘位置做了防错设计，不同功能的接线位间距做了差异化处理，现场接线时不会出现插错端子的问题。设计过程中重点考虑了部件的抗振性能，板体的加强筋沿长度方向布置，在减速器运行产生的持续振动下，不会出现板体变形导致传感器移位的问题，传感器安装位的背面设计了方形沉台，用来粘贴缓冲泡棉，进一步吸收振动能量，保证霍尔元件的检测稳定性。不同于通用型的PCB安装板，这款结构完全围绕NMRV减速器的安装轮廓做定制化设计，所有开孔、凸台、避让位都和对应型号减速器的表面特征一一匹配，不需要现场做钻孔、裁剪等二次加工，拿到手就可以直接完成传感器组件的预装，再整体固定到减速器上，对于批量组装的设备产线来说，能有效提升装配效率，减少现场调试的工作量。在功能层面，板体集成了霍尔传感器安装、限位开关固定、走线梳理、结构避让多重作用，替代了传统方案里需要的3到4个独立小支架，减少了传动单元周边的零散零件数量，也降低了零件松动脱落的风险，板侧预留的扎带固定位可以把传感器线束整理后固定在板体上，避免线束被运动部件剐蹭破损。
