24V驱动电磁接触器线性执行机构

这套电磁驱动的线性执行机构，核心依托电磁接触器的工作原理实现直线往复动作，在汽车冲压生产线的工位间工件定位、模具辅助顶出、安全联锁触发这类场景里，这类执行部件的应用占比并不低——相比气动执行件，它不需要布设复杂的气路管线，响应速度更快，在空间局促的冲压模具内部、工位侧装夹具的狭小安装位里，24V的供电等级也符合车间低压安全供电规范，不需要额外做高压绝缘防护。

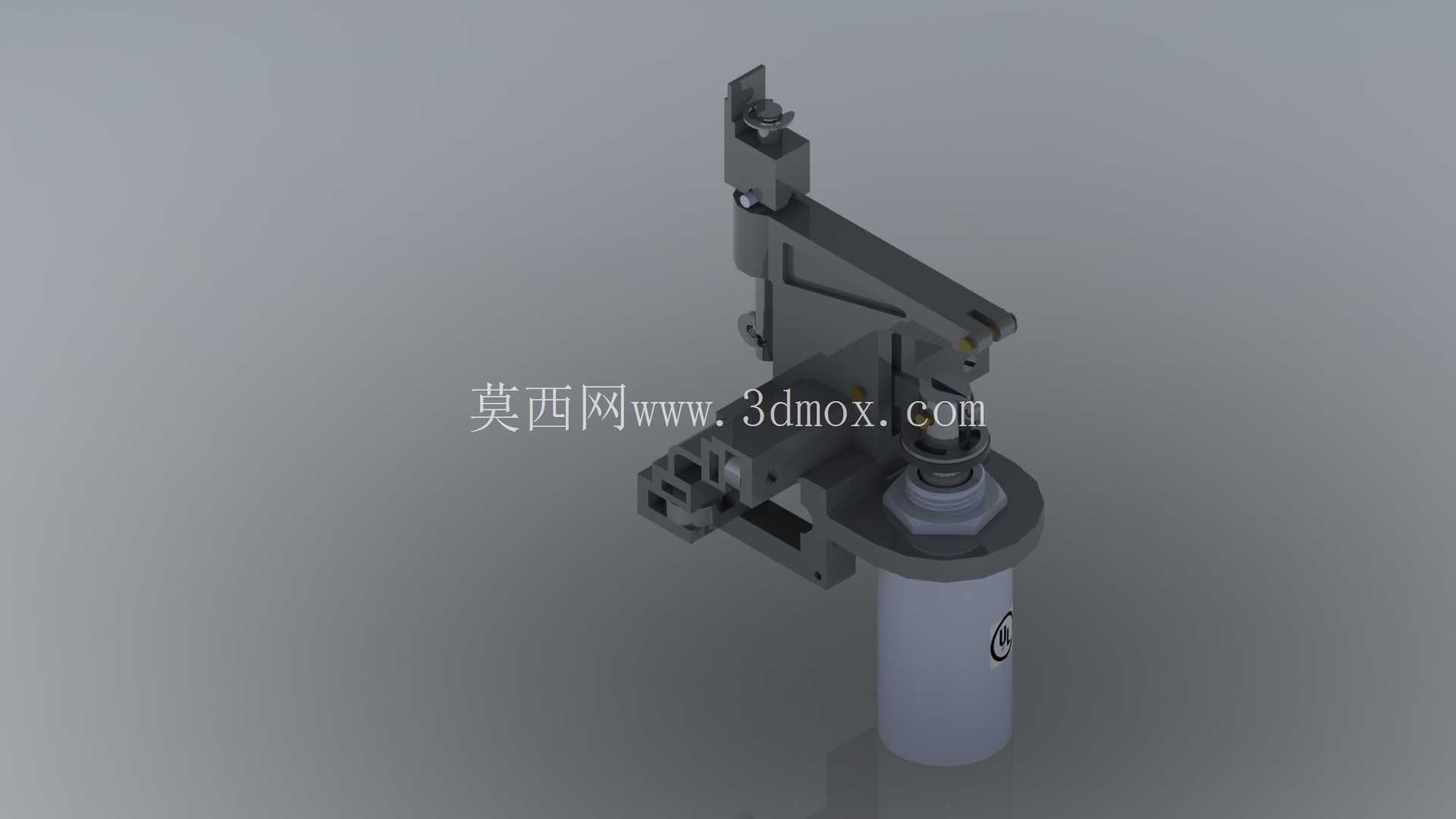

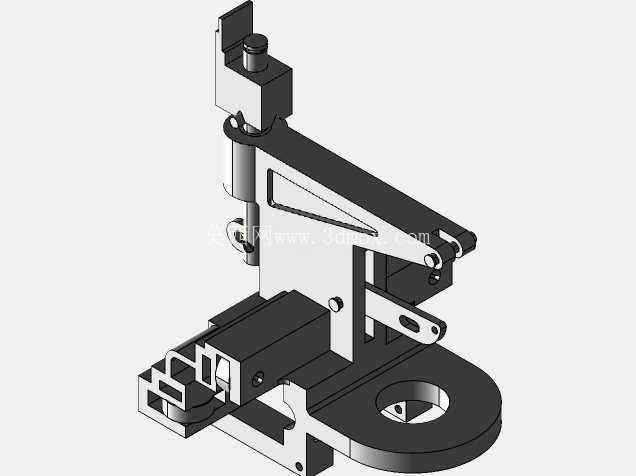

从结构设计逻辑来看，整套机构把电磁驱动单元、传动杠杆组件、输出执行端做了集成化布局：底部的圆柱形电磁线圈腔体是动力源，通电后产生的电磁吸力带动内部衔铁做轴向直线运动，衔铁顶端连接的铰接式杠杆支架做了等比力臂优化，既可以把电磁吸力平稳传递到输出端，也能通过杠杆的铰接间隙抵消安装面的平行度误差，避免动作过程中出现卡滞。杠杆末端的执行接头做了标准化的安装孔位，既可以直接连接推块做顶出动作，也可以加装触发撞块配合位置传感器实现动作到位检测，适配不同工位的功能需求。

实际选型应用时，首先要关注安装边界的尺寸约束：底部电磁腔体的外径适配常见的模具安装孔位，腔体轴向长度预留了足够的衔铁行程空间，侧面的支架固定孔位间距符合通用工装的安装孔距标准，不需要额外做转接板就可以直接固定在模具模板或者工装支架上。动作行程的设计上，杠杆结构的传动比经过匹配计算，衔铁的短行程可以转化为输出端足够的直线位移，满足冲压工位上工件预定位、废料挡板切换这类常见的行程需求，不会出现行程不足导致的动作不到位问题。

结构细节上，所有铰接位置都预留了自润滑衬套的安装空间，长期往复动作下可以减少铰接副的磨损，延长部件的维护周期；电磁线圈的接线端做了侧向引出设计，避免动作过程中引线被运动部件剐蹭破损；杠杆组件的侧面做了加强筋结构，在频繁冲击的冲压工况下，不会因为长期受载出现结构变形，保证动作位置的重复精度。

在汽车冲压模具的配套应用里，这类执行机构常用来做模具内部的气动元件替代方案，尤其是在多工位级进模的工位间送进触发、斜楔机构的辅助复位、安全防护门的联锁触发环节，24V的供电可以直接接入冲床的现有控制回路，不需要额外增加控制模块，接线逻辑简单，现场调试的工作量更小。相比同行程的气缸，它的动作响应延迟更低，在高速冲压的节拍下，能够跟上每分钟数十次的冲次节奏，不会因为响应滞后出现动作时序错乱的问题。

建模过程中，所有配合面的公差都按照冲压工装的常用配合等级做了预留，铰接孔的位置度、安装面的平面度都符合实际加工的工艺要求，输出端的连接接口尺寸和行业常用的标准件匹配，设计人员在做模具整体结构设计时，可以直接把这套机构嵌入装配体，不需要再对安装接口做二次修改，能够缩短工装设计的周期。同时整套机构的零件拆分逻辑符合常规的机加工艺，除了电磁线圈是标准外购件，其余金属结构件都可以通过常规的铣削、钻孔工艺加工完成，不需要特殊的加工设备，加工成本可控，后期维护更换零件也比较方便。

需要注意的是，这类电磁驱动的执行机构输出推力和供电电压稳定性直接相关，在车间电网波动较大的场景下，需要配套稳压模块保证动作推力稳定，同时安装时要保证衔铁的运动方向和输出受力方向同轴度偏差在允许范围内，避免出现偏载导致的衔铁卡滞、线圈过热问题。在冲压模具的震动态工况下，固定螺栓需要加装防松垫圈，避免长期震动导致固定松动，影响动作精度。
