驱动系统用RFI型EMC滤波装置结构

在工业驱动系统的电气回路搭建中，电磁干扰抑制是保障设备稳定运行的核心环节之一，这类适配驱动场景的RFI滤波装置，主要作用是滤除电力线路中传导的高频干扰信号，避免驱动单元运行时产生的电磁噪声沿供电回路传导至电网侧，同时也能阻隔电网侧的浪涌、杂波侵入驱动控制回路，降低信号误触发、功率器件异常击穿的故障概率。从实际应用场景来看，这类滤波装置常配套安装在伺服驱动器、变频调速单元的进线端，在汽车冲压生产线的伺服送料机构、自动化冲压设备的主驱动回路中都有广泛应用，冲压车间内大功率设备启停频繁，电网谐波成分复杂，滤波装置的接入可有效提升整套驱动系统的电磁兼容性能，满足工业现场的电磁抗扰度要求。

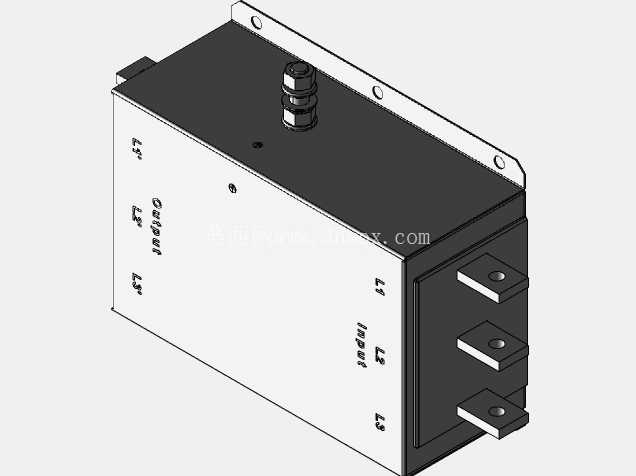

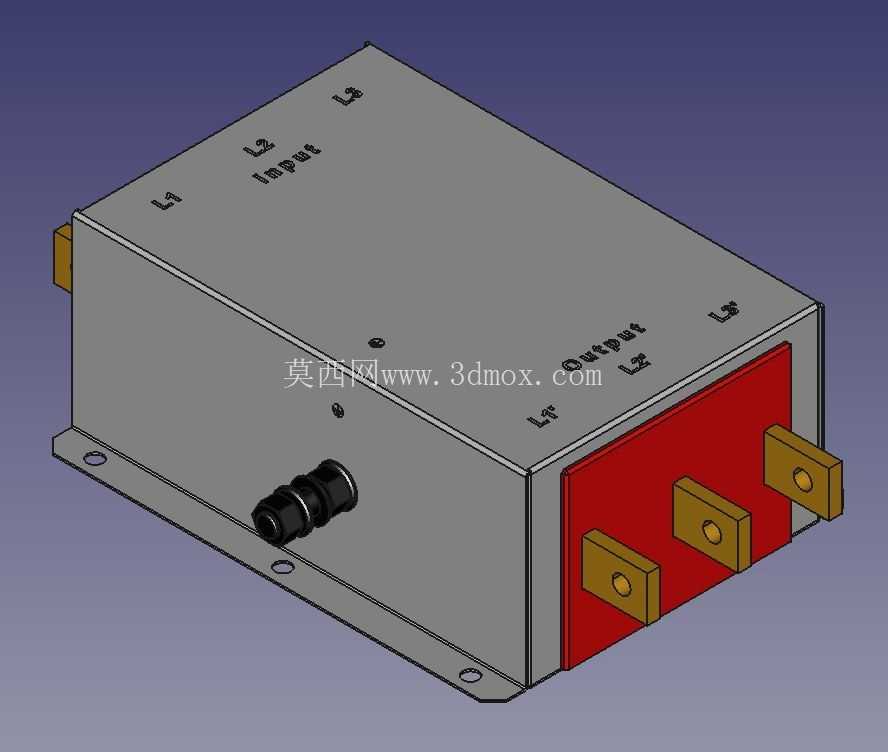

从产品功能特性来看，该装置采用金属屏蔽壳体结构，壳体表面做导电氧化处理，接缝处保证连续导电接触，可形成完整的法拉第屏蔽笼，既能够阻隔内部滤波电路工作时的电磁辐射向外泄漏，也能屏蔽外部空间的电磁干扰侵入内部电路。装置的输入输出端采用分区布局，输入侧标识清晰对应三相回路接线位，输出侧采用大载流铜排接线结构，适配驱动系统大电流传输的需求，铜排表面做镀锡处理，降低接触电阻，避免长期大电流工作时出现接头发热氧化的问题。壳体侧面预留了防水格兰头安装位，可方便控制引线或者接地引线的引出，格兰头与壳体配合处做密封处理，适配车间多粉尘、少量油污的安装环境。

在设计思路上，该结构优先考虑了安装维护的便捷性与电气安全距离，壳体底部预留了带安装孔的固定折边，安装孔位间距符合常规电气柜内安装梁的标准尺寸，可直接通过螺栓固定在柜体安装梁或者安装板上，不需要额外制作转接支架。内部电路的布局充分考虑了爬电距离与电气间隙，输入与输出回路之间设置隔离挡板，避免高低压回路之间出现击穿风险，滤波所用的电感、电容元件均通过减震衬垫固定在壳体内腔，可承受冲压设备运行时产生的持续振动，避免长期振动导致元件引脚脱焊、接线松动。壳体的盖板采用可拆卸结构，紧固螺丝采用防松设计，日常维护时可快速拆开盖板检查内部元件状态，不需要将整个装置从安装位拆除。

从外形尺寸与安装边界来看，该装置整体为长方体金属壳体结构，长度方向预留了接线铜排的伸出空间，安装时需要在输出侧预留不小于铜排长度2倍的接线操作空间，方便接线时螺栓紧固操作；宽度方向的安装孔位对称布置，固定后整体重心落在安装支撑面中心，不会出现偏载问题；高度方向考虑了电气柜内的分层布局，壳体顶部与上层安装板之间预留足够的散热间隙，保证装置工作时内部损耗产生的热量可通过金属壳体自然散出，不需要额外加装散热风扇。接线铜排的开孔尺寸适配标准大电流接线端子，可直接压接对应线径的电力电缆，不需要额外加工转接铜排；侧面的格兰头接口采用标准管螺纹，可适配常规规格的电缆锁紧接头，现场布线时可根据实际走线方向调整格兰头的安装朝向，灵活适配不同的柜内布线走向。

在实际选型配套时，需要结合驱动系统的额定工作电流、电网电压等级匹配对应的滤波参数，该结构的安装尺寸可覆盖常用功率段驱动单元的配套需求，壳体的防护等级可满足工业电气柜内的安装要求，不需要额外做防尘防水处理。接地端子直接与金属壳体连通，安装时需要将壳体接地端与柜体接地排可靠连接，保证屏蔽层的接地连续性，才能发挥最佳的滤波效果。输入输出端的标识采用激光蚀刻工艺，长期在车间环境下使用不会出现标识磨损脱落的问题，方便现场接线与后期维护时的回路核对，避免接反输入输出方向导致滤波失效甚至损坏装置。
