汽车冲压线用卧式液压压装工装结构

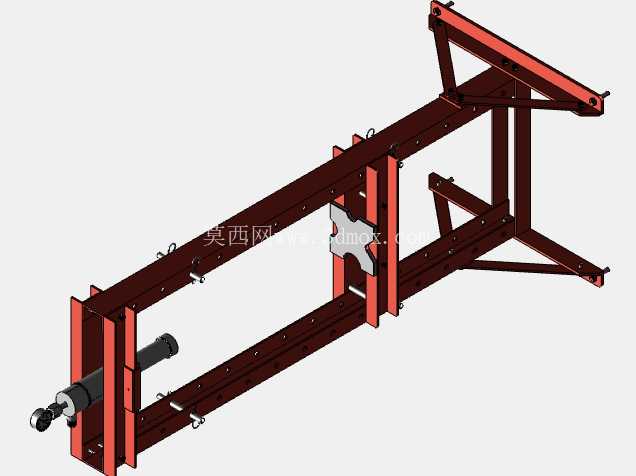

这套卧式结构的液压压装设备，主要面向汽车冲压零部件生产环节的工序间压装、整形、校直作业场景，区别于常规立式四柱液压机的垂直下压逻辑，卧式布局的设计初衷是适配长条形冲压件、车架类构件的侧向压装需求，避免立式设备吊装长工件时的重心偏移、装夹干涉问题，在汽车焊装车间的冲压件后处理工位、底盘小总成预装工位都有广泛的适配空间。从结构设计逻辑来看，整套设备采用型钢焊接一体式机架作为承载主体，主框架选用矩形型钢拼焊成型，焊接后预留了二次加工的工艺基准面，保证液压缸安装面、工件定位面的平行度公差控制在0.1mm/m以内，避免长期受侧向压装力出现机架变形、液压缸偏磨的问题。机架上设置了可调节的工件定位挡块，挡块通过T型螺栓固定在机架的长条安装槽内，可根据不同长度的压装工件调整挡块位置，适配从300mm到1800mm长度范围内的构件压装需求，调整过程无需额外打孔，仅需松开螺栓滑动挡块到指定位置后锁紧即可，适配多品种小批量的冲压件生产切换需求。液压执行单元采用单杆双作用液压缸横向安装在机架的固定端座上，缸体通过法兰盘与端座刚性连接，活塞杆前端配置了可快换的压头接口，可根据压装工序的需求更换平压头、V型压头、仿形压头，满足不同型面工件的压装接触要求，避免压伤工件表面。压装过程中，液压缸的推力通过活塞杆直接传递到工件上，机架另一侧的可调挡块提供反向支撑力，力的传递路径完全在机架的型钢框架内部形成闭环，不会对设备安装基础造成额外的倾覆力矩，降低了设备安装时的地基强度要求，普通硬化水泥地面即可完成安装固定，无需额外浇筑预埋地脚螺栓的专用基础。机架上方设置的斜向支撑臂，主要用于安装压装过程的安全防护光幕、工件到位检测传感器的走线槽，同时可作为小型辅助工装的悬挂支点，方便操作人员放置压头、扳手等常用工具，减少作业过程中的无效走动距离。两侧的导向立柱配合滑动式压头座，可在压装过程中为活塞杆提供辅助导向支撑，避免长行程压装时活塞杆出现径向攒动，保证压装力的作用线与工件受压面保持垂直，防止压装过程中工件出现偏移、压装错位的问题。从安装边界尺寸来看，整套设备的总长度控制在2400mm以内，宽度方向最大尺寸为850mm，高度方向不含顶部支撑臂的尺寸为1100mm，占用车间地面空间不足2.1平方米，可直接布置在冲压生产线的末端工位，与冲压设备的出料传送带对接，工件冲压完成后可直接送入该液压设备进行压装整形，无需长距离转运。设备的液压动力单元可根据车间布局选择集成在机架底部或者分体布置在设备侧方，集成布置时整体设备的移动灵活性更高，可通过叉车直接转场到不同的作业工位，适配临时生产任务的调整需求。在实际使用过程中，这套结构的液压设备除了汽车冲压件的压装整形外，还可完成小型构件的过盈装配、型材校直、铆接压合等工序，通过调整液压系统的压力调节阀，可在0.5MPa到16MPa的压力范围内灵活调整输出压装力，适配不同材质、不同压装过盈量的工件加工需求，避免压力过大压坏工件或者压力不足导致压装不到位的问题。机架上预留的多个安装孔位，可额外加装位移传感器、压力传感器，实现压装过程的力位移曲线监控，满足高精度压装工序的质量追溯要求，适配汽车零部件生产的IATF16949质量体系管控要求。整套结构的设计没有采用复杂的铸造件，全部采用常用的型钢、标准液压件、标准紧固件拼接而成，加工难度低，后期维护更换配件的成本低，普通的机械加工车间即可完成整套设备的制作装配，无需依赖高精度的大型加工设备，对于中小规模的汽车零部件加工厂来说，投入成本远低于同吨位的商用立式液压机，同时卧式布局的操作高度刚好匹配操作人员的站立作业高度，工件放置、定位、取件的操作流程更符合人体工程学要求，长时间作业的疲劳度更低。
