四节18650电芯单串升压移动电源结构

这款便携供电结构的设计，最初是面向户外零散作业、随身数码设备应急补能的场景做的定向开发，核心是解决小功率数码设备在外无市电场景下的持续供电问题，日常可给蓝牙耳机、便携导航、小型手持检测设备、智能手机这类5V输入的终端补能，相比市售成品移动电源，这个结构预留了足够的改装空间，用户可根据自身续航需求选配不同容量的18650电芯，也能灵活替换故障电芯，降低长期使用的成本。

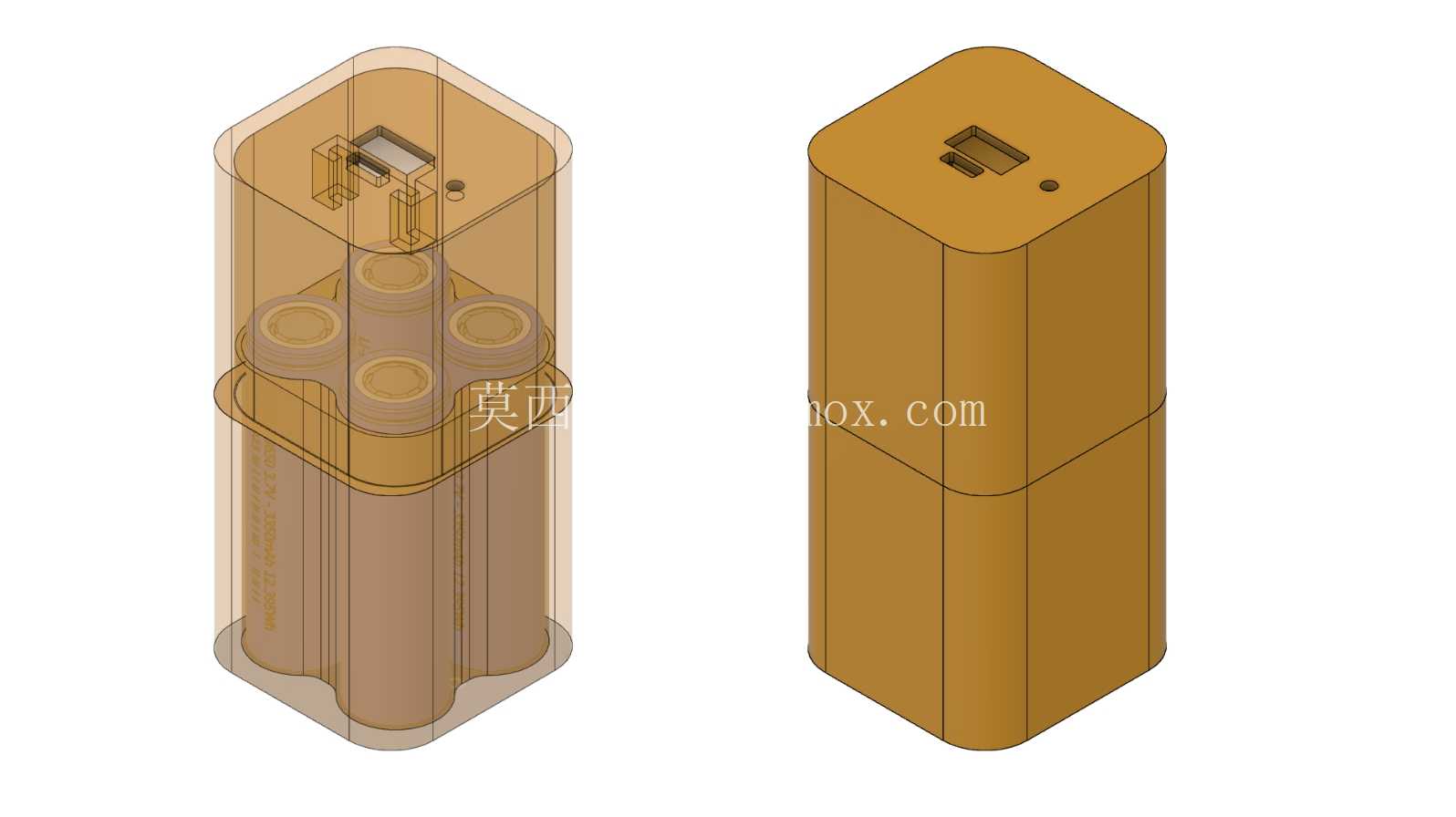

从结构布局来看，整体采用立式长方圆角造型，外壳做了R角过渡处理，没有尖锐棱角，放在随身包袋里不会剐蹭其他物品，握持携带的手感也更贴合手掌轮廓。内部电芯排布采用2×2的并列布局，四节18650电芯竖直放置，电芯之间预留了0.8mm的间隙，一方面是给电芯充放电过程中的轻微膨胀留出余量，避免长期使用后电芯挤压外壳导致变形，另一方面间隙内可以预留少量导热空间，配合外壳内壁的薄筋位把电芯工作产生的热量均匀传导到外壳表面散出，避免局部积热影响电芯循环寿命。

上盖部分集成了USB输出接口、充电输入接口以及状态指示灯的安装位，接口位置做了下沉式的挡边设计，日常插拔线材时不会因为外力拉扯导致接口开焊脱落，接口周围的筋位直接和上盖主体连为一体，能承受至少50N的侧向拉扯力，满足日常使用的插拔强度要求。升压模块的安装位设置在电芯组的上方，和电芯顶端之间预留了2mm的绝缘间隙，模块通过卡扣固定在上盖内侧，不需要额外打胶固定，后期维修更换模块时只需要撬开上盖就能直接操作，拆装效率更高。模块和电芯之间的连接采用镍片焊接的方式，走线沿着外壳内壁的走线槽布置，避免线材被电芯挤压破损造成短路风险。

外壳采用上下扣合的装配方式，扣合位置设置在整体高度约二分之一处，扣合边做了错位止口设计，装配后上下壳之间的缝隙控制在0.2mm以内，既可以防止日常使用中灰尘、少量泼溅的水进入壳体内部，也不需要额外打螺丝固定，装配工序更简单，适合小批量量产组装。壳体壁厚设计为1.5mm，采用常见的ABS注塑工艺就能生产，壁厚均匀没有突变位置，注塑生产时不会出现缩水、缺胶的问题，外壳表面做细晒纹处理，日常使用不容易留下指纹和划痕，不需要额外做表面喷涂处理就能达到不错的外观质感。

从安装边界来看，整体截面尺寸控制在45mm×45mm以内，整体高度约110mm，这个尺寸刚好可以放进牛仔裤的侧袋或者小型随身挎包，不会占用过多携带空间。电芯仓的内径尺寸严格匹配18650电芯的标准外径，每节电芯的安装位都设置了两个环形定位筋，刚好卡住电芯的中部和下部，电芯装入后不会出现晃动移位的问题，即使产品从1米高度自由跌落，电芯也不会撞击到上方的升压模块，避免内部电路损坏。底部设置了四个微小的凸点，放置在光滑桌面上时可以增加摩擦力，不会轻易滑落，同时凸点把壳体底部和桌面抬升0.5mm，避免桌面的积水直接接触壳体接缝，提升日常使用的可靠性。

在电路适配性上，这个结构预留的安装空间可以兼容市面上常见的1S4P升压电源模块，模块支持5V2A的输出能力，充电部分适配常规的5V1A锂电池充电管理，四节18650并联后总容量可以根据选配的电芯容量灵活调整，从单节2000mAh到3500mAh都能兼容，总容量覆盖8000mAh到14000mAh的区间，能满足不同续航需求的使用场景。内部没有设置多余的冗余结构，所有筋位都同时承担定位、加强、导热的作用，整体空间利用率达到85%以上，在保证结构强度的前提下尽可能压缩了整体体积，兼顾了便携性和续航能力。

考虑到长期使用的维护需求，整个结构没有设计不可逆的装配结构，所有卡扣都可以通过常规的拆机片撬开，更换电芯或者维修电路时不会破坏外壳结构，用户自行维护的门槛很低。壳体内部在升压模块对应的位置预留了绝缘片的安装槽，可以加装0.3mm厚的青稞纸绝缘片，进一步避免模块引脚和电芯外壳接触造成短路，提升使用的安全性。
