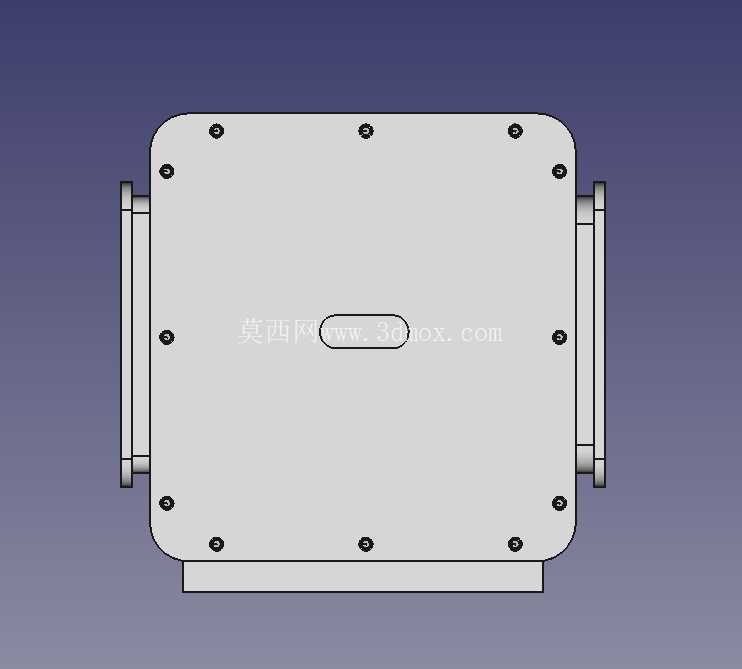

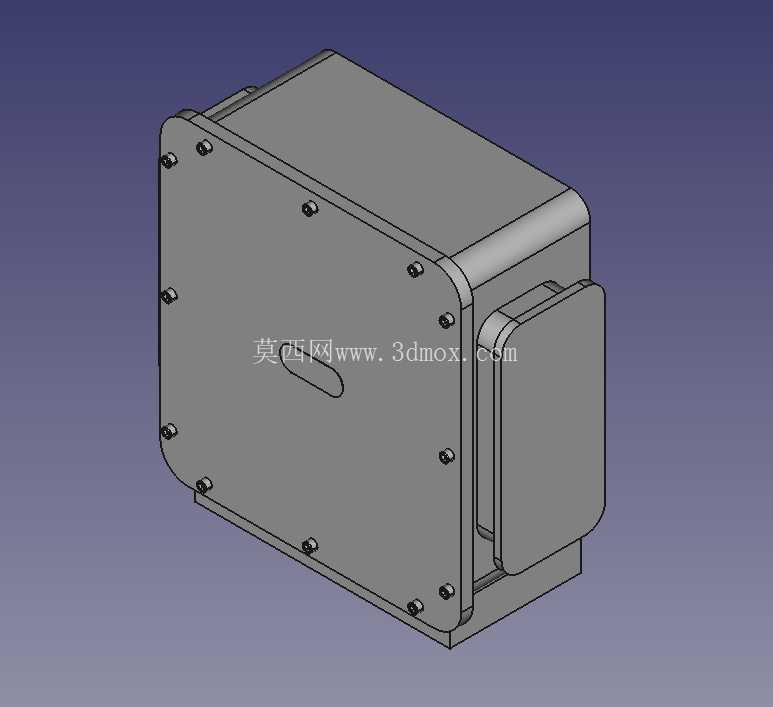

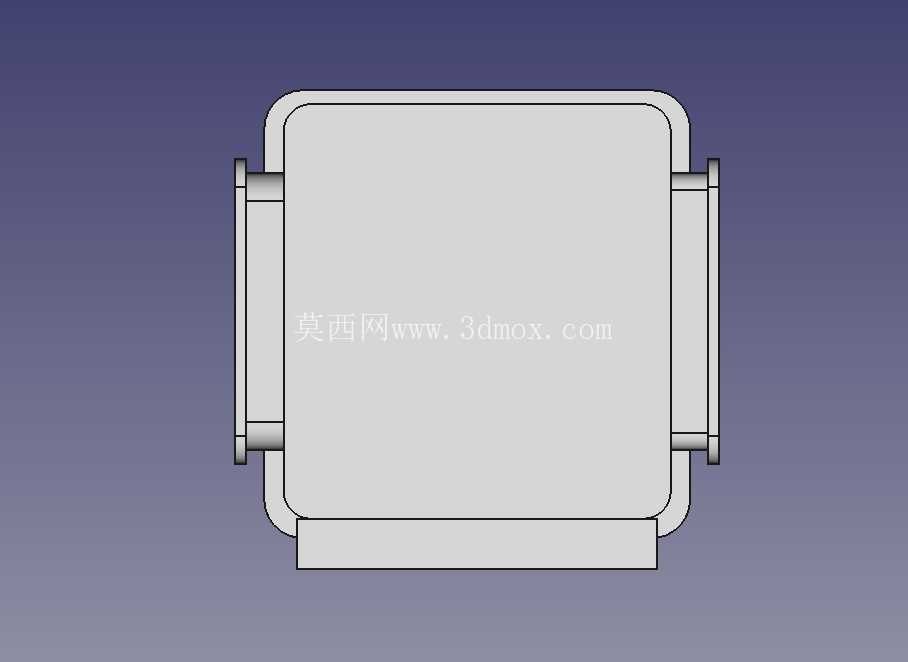

华为LUNA2000光伏串式逆变器智能PC结构

在分布式光伏与集中式地面电站的串式逆变场景中，智能PC作为逆变器核心的功率转换与控制承载单元，其结构设计直接决定了设备户外长期运行的防护可靠性、散热效率与安装适配性。本次呈现的华为LUNA2000-213KTL配套智能PC结构，完全围绕光伏电站户外严苛运行环境展开设计，没有多余的装饰性结构，每一处壳体特征、连接点位都对应实际工程中的功能需求。

从实际应用场景来看，这类智能PC大多安装在光伏阵列周边的支架、水泥台或者预制舱侧壁，常年直面昼夜温差、强紫外线、雨水冲刷甚至部分高海拔区域的覆冰考验，因此壳体采用了全密封的螺栓紧固结构，周圈均匀分布的紧固螺栓能够保证密封圈的压缩量均匀一致，避免局部密封失效导致的凝露、进水问题。侧面突出的接线腔体是专门为交直流线缆进出设计的独立隔舱，能够将强电连接区域与主功率腔体分隔开，现场接线时不需要打开主腔体盖板，既降低了现场施工的防护破坏风险，也能避免接线过程中异物掉入主功率腔引发的电路故障。

从设计思路上，整个结构优先考虑了生产装配与现场运维的便利性：主腔体采用一体化压铸成型的边角过渡，没有尖锐的直角结构，既能够提升壳体的整体结构强度，在吊装、搬运过程中不容易出现磕碰变形，也能减少应力集中点，避免长期户外温度循环下出现壳体开裂。主盖板上预留的内凹式把手位，是为了运维人员开盖检修时能够稳定发力，不需要额外加装突出的金属把手，减少了外部突出结构带来的积水、积灰风险，也能降低整体设备的风阻，在西北等强风区域安装时减少支架的受力负载。

关于安装边界与尺寸适配，该结构的安装孔位完全匹配华为213KTL系列逆变器的标准机架接口，底部预留的安装支脚间距适配行业通用的光伏支架C型钢槽距，现场安装时不需要额外打孔定制转接件，直接通过标准螺栓就能完成固定。整体外形的长宽高比例经过优化，既能够容纳内部的功率板、控制板、散热模组等核心器件，也能控制整体重量在单人运维可操作的范围内，不需要借助大型吊装设备就能完成更换作业。壳体侧面的散热筋结构与内部风道走向完全对应，能够在自然对流条件下将功率器件产生的热量快速导出，不需要额外加装外置散热风扇，减少了转动部件带来的故障点，适配光伏电站25年以上的长期运行需求。

在结构细节上，所有螺栓孔位都做了沉台设计，螺栓紧固后头部不会突出壳体表面，避免户外长期运行后螺栓部位积水锈蚀导致的拆卸困难。接线腔体的盖板同样采用密封螺栓固定，预留的格兰头安装位适配不同线径的交直流线缆，能够满足不同装机容量下的线缆接入需求，不需要现场额外扩孔改动结构。整个壳体的边角圆角半径统一，既符合户外设备的安全防护要求，避免尖锐边角划伤施工人员，也能在喷涂表面防护层时保证涂层厚度均匀，提升整体的防腐蚀能力，在沿海高盐雾区域也能保证足够的使用寿命。
