改装款JW摇摆式蒸汽机结构设计

这款摇摆式蒸汽机的改型设计，核心瞄准小型动力演示装置、科普教学教具以及微型动力实验平台的应用场景，区别于常规固定式配气的蒸汽机结构，摇摆式的配气逻辑省去了复杂的滑阀配气机构，整体结构更紧凑，加工装配难度更低，非常适合小型化动力单元的搭建。从实际用途来看，这类微型蒸汽机既可以作为机械原理教学的具象演示载体，让学习者直观理解曲柄连杆机构的运动转换、蒸汽膨胀做功的完整流程，也可以作为小型蒸汽动力模型的动力源，搭配迷你锅炉即可驱动小型车船模型、微型发电机组等负载运行，在 hobby 级机械制作领域有着很高的复用价值。

设计层面，本次改型在原有JW摇摆蒸汽机的基础上做了尺寸放大处理，整体放大比例控制在50%，这个比例的选择并非随意设定，而是兼顾了零件加工的容错率与整机运行的稳定性——原尺寸过小的零件对加工精度要求极高，活塞与气缸的配合间隙稍有偏差就会出现漏气或者卡滞问题，放大50%之后，各个零件的加工公差带更宽，普通桌面级铣床、车床即可完成零件加工，不需要超高精度的加工设备就能做出可稳定运行的整机。结构改动上，特意增设了0.089英寸的安装孔位，配套4-40规格的固定螺钉来完成所有部件的紧固，这种统一规格的紧固件选择，大幅降低了装配时的零件管理难度，不需要准备多种规格的螺丝即可完成整机组装，同时螺钉紧固的方式也方便后期拆解维护，调整活塞配合间隙、清理积垢的时候不需要破坏零件结构即可完成拆装。

从功能特性来看，整机的核心运动逻辑依靠气缸的摇摆动作完成配气：当曲柄转动到特定角度时，气缸绕铰接点摆动，让气缸上的进排气口分别与机体上的蒸汽通道对齐，高压蒸汽进入气缸推动活塞运动，活塞带动曲柄旋转，随着曲柄转动带动气缸反向摆动，切换进排气通路，完成做功循环，这种结构没有额外的配气传动部件，运动部件数量少，运行故障率更低。活塞与气缸的配合是整机运行的核心要点，设计上要求配合面既有足够的密封性减少蒸汽泄漏，又要保留合适的间隙保证活塞运动顺畅，同时间隙还能留存少量润滑油形成油膜，减少运动磨损，实际装配时需要对活塞外圆和气缸内孔做研磨处理，保证配合面的粗糙度达到运行要求，避免出现卡滞或者漏气导致动力不足的问题。

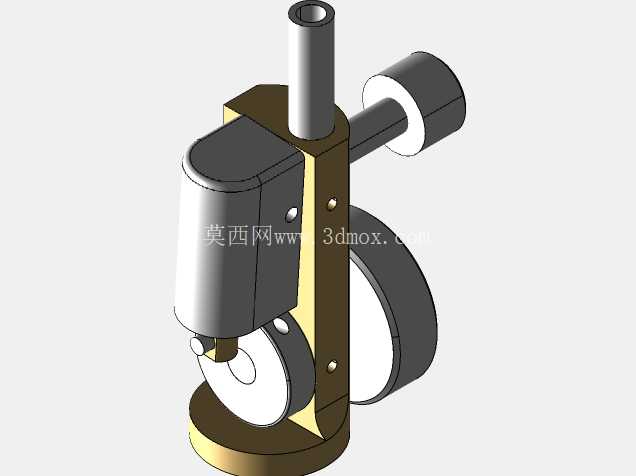

安装边界方面，整机的立式结构布局让安装基面只需要预留底部圆形底座的安装空间即可，侧面伸出的曲柄轴用于输出动力，顶部的管道接口用于连接蒸汽输入管路，安装时需要保证曲柄轴的输出端与负载轴的同轴度误差控制在允许范围内，避免额外的径向力加剧轴承磨损。气缸摇摆的铰接点位置精度直接影响配气相位的准确性，加工时需要保证铰接孔与气缸进排气口的位置度公差，否则会出现进排气切换时机不对，导致整机运行无力甚至无法启动的问题。飞轮的配置选择了大小两个飞轮分别布置在曲柄轴的两端，既可以平衡曲柄运动的惯性，让整机运转更平稳，也可以根据负载需求选择单侧或者双侧安装飞轮，适配不同的运行转速要求。

实际运行验证中，这种改型结构的蒸汽机在合适的蒸汽压力下可以稳定持续运转，没有出现原尺寸机型常见的加工精度不足导致的漏气、卡滞问题，统一紧固件的设计也让装配过程更顺畅，后期维护调整的难度大幅降低，不管是用于机械原理的教学演示，还是作为个人DIY蒸汽动力装置的核心动力单元，都有很好的适配性。结构上没有复杂的异形曲面，所有零件都是常规的回转体和板类结构，不需要特殊的加工工艺即可完成制作，对于机械加工爱好者、教学教具开发人员来说，都是非常实用的结构参考。
