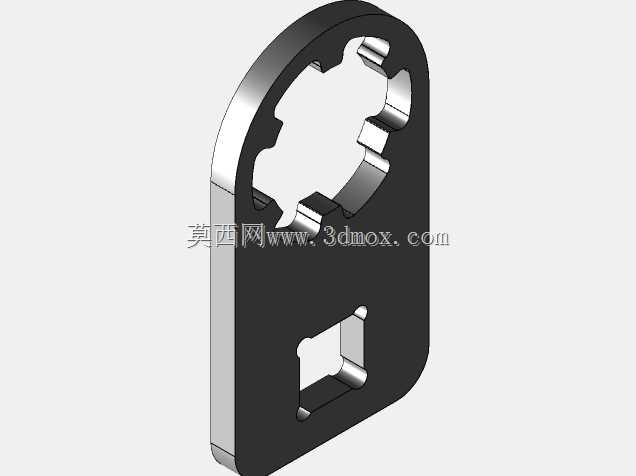

Maritool ER20M扭矩扳手适配连接头

在机加工装夹作业场景中，ER夹头的锁紧扭矩直接影响刀具装夹刚性，扭矩不足会导致加工过程中刀具打滑、振刀，扭矩过大则会造成夹套变形、螺母螺纹损伤，甚至损坏刀柄锥面配合精度，这款适配头正是为解决ER20M规格夹头螺母的定扭矩锁紧需求设计。日常车间作业里，不少操机人员习惯用普通勾型扳手凭手感锁紧ER螺母，不同人员的施力力度差异极大，新手很容易出现锁紧力不足或过扭的情况，尤其是在高速精雕、硬质合金铣削的工况下，装夹扭矩偏差带来的加工风险会被放大，而搭配定扭矩扳手使用这款适配头，就能把锁紧力控制在工艺要求的精准区间内。从结构设计来看，适配头一端采用与ER20M夹头螺母外周卡槽完全匹配的仿形卡口，卡口的凸起卡爪做了圆角过渡处理，避免硬接触刮伤螺母表面的防锈层，卡合后不会出现打滑松脱的问题；另一端设置了标准0.5英寸驱动方孔，能够直接匹配市面上绝大多数常规规格的扭矩扳手、棘轮扳手的驱动头，不需要额外加装转接头。整体外形采用长圆形扁平结构，这种轮廓设计是为了避让刀柄周边的主轴端面、防尘盖等结构，在靠近主轴端面的狭窄空间内也能顺利卡入螺母，不会因为结构干涉导致卡合不到位。设计过程中，方孔与卡口的同轴度公差控制在0.05mm以内，保证施力时扭矩能够均匀传递到螺母的各个卡槽上，不会出现偏载导致的螺母单边受力变形；整体厚度控制在适配操作空间的合理范围内，既保证了足够的结构强度，在承受最大额定锁紧扭矩时不会发生形变断裂，又不会因为厚度过大无法伸入狭窄的主轴端部空间。实际使用时需要注意，卡入螺母后要保持适配头与扳手呈90度垂直角度，避免斜向施力带来的扭矩偏差，同时也能防止卡爪从螺母卡槽中滑脱。这款适配头不仅适用于加工中心的ER刀柄装夹，也能在车床刀架、磨头接杆等使用ER20M夹头的设备上使用，覆盖了大部分常见的金属切削加工装夹场景，相比传统的勾型扳手，它的受力接触面积更大，长期使用也不会磨损螺母的卡槽，能有效延长夹头螺母的使用寿命，减少工装耗材的更换成本。在做三维结构校核时，针对卡口的受力位置做了应力集中优化，把卡爪根部的直角改为圆弧过渡，避免反复施力后出现根部断裂的问题，方孔的边缘也做了倒角导向，方便快速对接扳手驱动头，提升作业效率。
